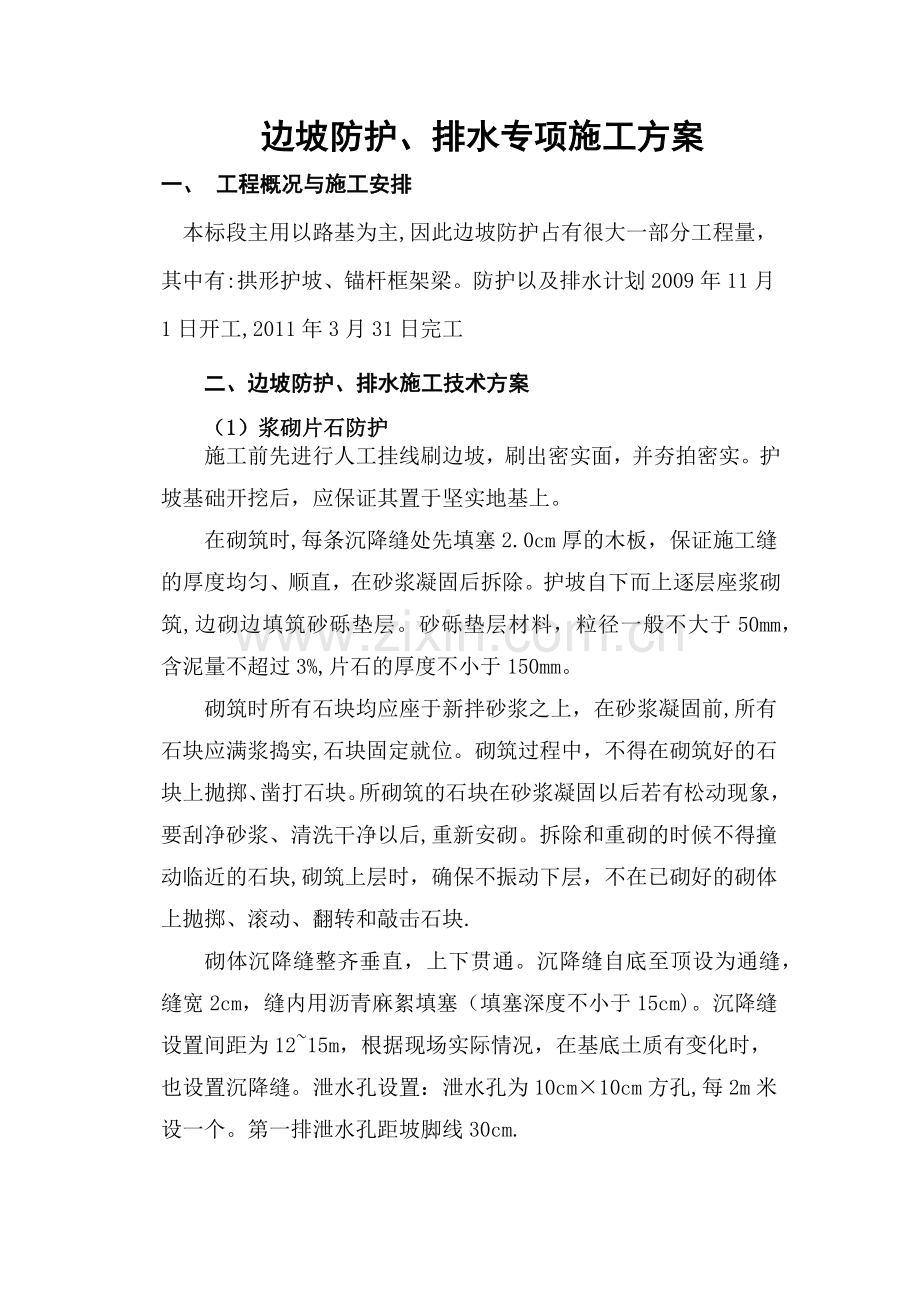

边坡防护、排水施工方案.docx

边坡防护、排水专项施工方案一、 工程概况与施工安排 本标段主用以路基为主,因此边坡防护占有很大一部分工程量，其中有:拱形护坡、锚杆框架梁。防护以及排水计划2009年11月1日开工,2011年3月31日完工二、边坡防护、排水施工技术方案（1）浆砌片石防护施工前先进行人工挂线刷边坡，刷出密实面，并夯拍密实。护坡基础开挖后，应保证其置于坚实地基上。在砌筑时,每条沉降缝处先填塞2.0cm厚的木板，保证施工缝的厚度均匀、顺直，在砂浆凝固后拆除。护坡自下而上逐层座浆砌筑,边砌边填筑砂砾垫层。砂砾垫层材料，粒径一般不大于50mm，含泥量不超过3%,片石的厚度不小于150mm。砌筑时所有石块均应座于新拌砂浆之上，在砂浆凝固前,所有石块应满浆捣实,石块固定就位。砌筑过程中，不得在砌筑好的石块上抛掷、凿打石块。所砌筑的石块在砂浆凝固以后若有松动现象，要刮净砂浆、清洗干净以后,重新安砌。拆除和重砌的时候不得撞动临近的石块,砌筑上层时，确保不振动下层，不在已砌好的砌体上抛掷、滚动、翻转和敲击石块.砌体沉降缝整齐垂直，上下贯通。沉降缝自底至顶设为通缝，缝宽2cm，缝内用沥青麻絮填塞（填塞深度不小于15cm)。沉降缝设置间距为1215m，根据现场实际情况，在基底土质有变化时，也设置沉降缝。泄水孔设置：泄水孔为10cm10cm方孔,每2m米设一个。第一排泄水孔距坡脚线30cm.砌体砂浆采用砂浆拌和机拌合，其拌和时间不小于1。5mm.砂浆拌和后2小时内使用完毕，不允许加水重拌.严格按试验室出具的配合比通知单配料，已凝结的砂浆不得使用。砌筑完成以后要对其顶部进行清扫，洒水湿润。勾缝在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm,一律采用凹缝。勾缝前先将墙面修正、清扫、洒水充分湿润,从上而下进行，勾缝时必须将灰浆嵌压入缝内，勾完一段后，再对缝内的砂浆进行压实、平整，使其深浅一致、搭接平整、光滑.勾完缝以后要对砌体进行清扫，草帘覆盖养护不小于7天。(2）浆砌片石方格网及浆砌拱防护浆砌片石方格网植草护坡的施工，应先清理施工场地，修整边坡使砌筑地带的标高和边坡坡度与图纸要求相一致.然后按图纸所示的尺寸进行施工放样，确定出沟槽的平面位置及开挖深度,浅挖骨架的基坑，并进行人工夯实。浆砌拱施工前先放样，放样从桥、涵等控制点开始，受距离限制个别拱圈宽度需变化时,采用多拱圈、慢变化的方式过渡，避免大小突变。衬砌拱各接缝处密实，不得透水。挂线检查砌筑地带的标高和坡度与图纸的要求相一致后，即可埋置预制混凝土块、砌筑边坡泻水槽，砌筑流水槽与埋置预制块同时进行，预制块与浆砌片石之间采用7.5号砂浆沟缝,要求整齐、顺直、无凹凸不平不现象。砌筑时，先铺一层适当厚度的砂浆再安放砌块和填塞砌缝。各砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时,竖缝砂浆应先在已砌石块侧面铺放一部分,然后于石块放好后填满捣实.伸缩缝设于拱柱中，用沥青麻筋填塞。经必要的养生后，将砌筑材料的残留物清除干净，同时不得损坏已成形的骨架,如有松动或脱落之处必须及时修整。骨架形成后，应及时进行铺草皮或播种草种。路堤防护工程中3H4m为一级拱,只有L1,H4m为二级拱时，L1一般为定值，且L1/L21.3时,根据现场坡脚线形状，在保证上排拱整齐的情况下，以协调、美观为原则，适当调整L1，L2的大小.(3)浆砌排水沟全线排水工程要保证地下排水与地表排水畅通无隐患，同时应保证不影响农田灌溉,排水设施的断面应符合设计要求，排水沟的沟壁平顺整齐，沟内无积水无淤塞。排水沟、蒸发池、桥涵结构互相联系,以便水流通畅。施工前先根据设计放样定出排水沟、蒸发池平面位置及开挖深度.开挖用挖掘机并辅以人工清理整平基底和坡面，夯实基底和坡面,并保证基底干燥，排水沟的整修挂线进行。对排水沟的纵坡用水准仪检测,清理完毕后即可进行砌筑.铺砌时先铺一层10cm厚的砂砾垫层，然后挂线砌筑。施工时注意灰浆饱满，勾缝密实。平曲线处排水沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。伸缩缝应与护坡伸缩缝对齐,填缝材料饱满.砌体咬扣紧密，嵌缝饱满、密实，勾缝平顺无脱落，缝宽一致。勾缝时，排水沟内侧顶应勾出一条直线边。确保表面平整美观.（4)、质量要求 1、浆砌片石护坡、骨架植草护坡： 石料规格和质量应符合规范规定，基础埋置深度及地基符合图纸要求,砌体咬扣紧密，嵌缝饱满密实，砌体表面平顺，线条清晰。浆砌时砂浆饱满密实，不得有空洞.沉降缝、泄水孔的位置和数量符合图纸要求. 2、浆砌排水沟 排水沟在施工中做到各种水沟的沟壁平整坚实，沟内不留有松土、石块.沟底平顺、排水畅通，无阻水现象。(5）、放样及报检程序 测量放样 1、路基填土至95区（95区最上一层素土施工完成，即6%石灰改善土下承层施工完成）时,由项目测量班放样排水沟平面位置及高程，项目测量班要对现场质检人员和施工人员进行桩位交接，未经交接的桩不得使用,同时要对已交接的桩做好护桩埋设工作. 2、排水沟基坑开挖采用人工配合机械时，要预留1020cm，防止超挖。 浆砌排水沟 1、基坑开挖经质检人员检验合格后报请监理工程师验收。 2、基坑经监理工程师验收合格后方可进行碎石垫层施工。 3、浆砌片石施工完成后，经质检人员检验合格报监理工程师验收。 4、不允许现场施工负责人或其他施工人员直接对监理工程师进行报检。(6）、其他1、 施工中以小石子代替砂子做垫层.2、 各路段的填土度H，浆砌防护拱中的L1、L2的尺寸,沉降缝的设置间距由测量班和现场质检员共同确定。3、 浆砌片石施工质量检测方法：开天窗，检测一点不合格，该班组当天作业段路全部返工.4、 现场砂石料的计量器具要齐全,同时要投入使用。5、 抛掷片石时要注意安全，并设专人负责现场施工的安全工作。
