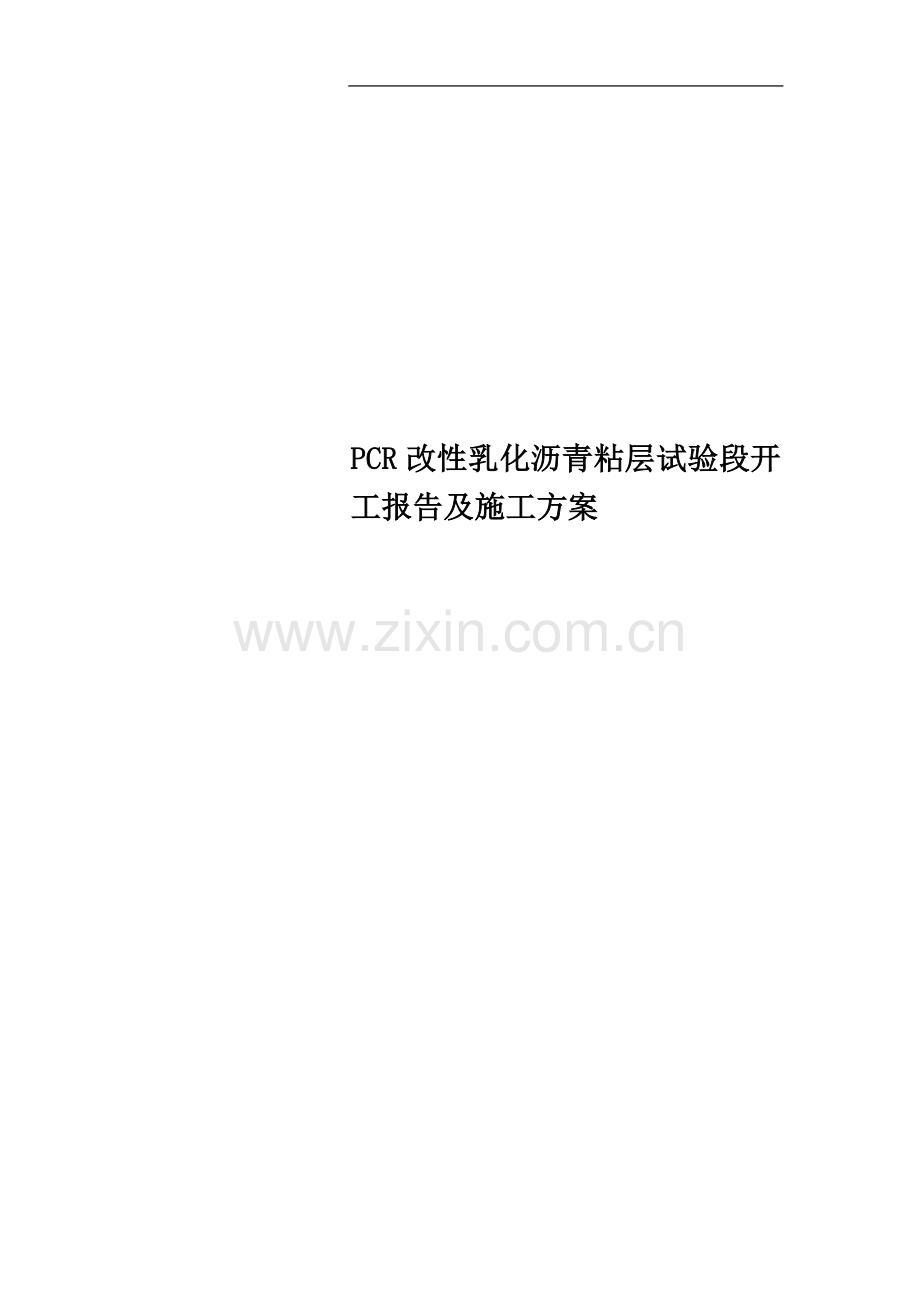

PCR改性乳化沥青粘层试验段开工报告及施工方案.doc

PCR改性乳化沥青粘层试验段开工报告及施工方案

XX公路固安（京冀界）至深州段高速公路X合同段

粘层试验段开工报告

XX高速京衡段
XX路桥集团有限公司X项目部

XX公路固安（京冀界）至深州段高速公路
承包人申报表
承包单位：XX路桥集团有限公司 合同号：X
监理单位：XX公路工程咨询监理有限公司 编 号：X-29 监表24
致监理工程师 XX先生：
我项目经理部计划于2010年7月23日进行PCR改性乳化沥青粘层试验段的施工，试验段选在K5+377-K5+683左幅。下承层清扫干净经监理工程师验收，技术、施工人员已到位, 技术交底工作已进行，机械设备调试完成，施工准备就绪，具备开工条件，申请进行粘层试验段的施工。试验路施工技术方案附后，请批示为盼！

承包人： 日期：
驻地（专业）监理工程师意见：

签 字： 日期：
总监理工程师意见：

签 字： 日期：
附注：本申报表适用于承包人无固定表格但必须以书面报告形式申报监理工程师的各类事项.
XX公路固安（京冀界）至深州段高速公路
粘层试验段开工申请批复单
承包单位：XX路桥集团有限公司 合同号：X
监理单位：XX公路工程咨询监理有限公司 编 号：X-29 监表05
致：驻地监理工程师
工程项目名称： X标PCR改性乳化沥青粘层试验段
桩号及部位：K5+377-K5+683左幅
计划开工日期：2010年7月23日
附件资料： 1.工程概况
2.人员组织机构、设备进场报验单
3.施工放样报验单
4.施工工艺（检验标准）、
5.试验资料（进场材料报验单、原材料试验、配合比批复等）
6.质量、安全、环保、文明施工保证措施
7.其他问题的说明

承包人： 年 月 日
此项工程负责人：
专业监理工程师意见：

专业监理工程师： 年 月 日
审批意见：

驻地监理工程师： 年 月 日

XX高速京衡段
粘层试验段施工技术方案

XX高速京衡段XX路桥集团有限公司X项目部

粘层试验段施工方案
一．工程概况：
本合同工程起止桩号为K0+598.8-K14+400，主线长13.801千米，正常段单幅宽15.83米，粘层的总工程量为460412㎡。在沥青混凝土下面层与中面层之间设计喷洒PCR改性乳化沥青作为粘层。
二．试验目的：
通过试验段的施工，检验计划用于本工程的机械设备的数量性能、施工工艺、材料、质量控制方法、人员配备等施工组织能否满足施工时间（进度）、施工质量的要求。进而找到合理的施工工艺、合适的机械、严密的施工组织。根据规定的沥青洒布量获取撒布车的行进速度、洒布宽度、沥青稳定等技术参数，用这些方法和参数指导粘层的大面积施工，保证施工进度、施工质量。
三．试验段落：
计划于2010年7月23日在K5+377-K5+683左幅，进行PCR改性乳化沥青粘层试验段的施工。
四．施工技术依据：
《沥青路面施工作业指导书》
《招标文件》
《公路沥青路面施工技术规范》JTG F40-2004中有关规定
五.计划投入的人员、机械设备
机 械 配 置
智能沥青洒布车
LMT5250CLQ,12000升
1台
洒水车/吹风机
6000升/森林灭火
1台/3台
人 员 配 置
姓名
职务
职责
王英杰
项目副经理
负责现场施工组织
张博
路面工程师
现场质量管理
赵海魁
路面工程师
现场技术管理
陈博
现场工长
负责现场施工
李书峰
测量主管
负责测量管理
亢馥
质检主管
负责质量管理
丁科、耿帅、毛书华
试验室员
负责现场试验管理
劳务工人
6人
负责施工现场施工
耿英辉
专职安全员
负责现场安全指挥
六．材 料
本项目粘层油采用PCR改性乳化沥青，技术要求见下表
喷洒用PCR改性乳化沥青技术要求
试验项目
单位
技术要求
试验方法JTJ052-2000
破乳速度
-
快裂
T0658
粒子电荷
-
阳离子（+）
T0653
筛上残留物（1.18mm筛），不大于
%
0.1
T0652
粘度（道路标准粘度计C25.3）
s
8-25
T0621
恩格拉粘度计E25（可选用）
-
1-10
T0622
蒸发残留物
残留分含量，不小于
%
50
T0651
溶解度，不小于
%
97.5
T0607
针入度（25℃，100g，5s）
0.1mm
40-120
T0604
延度（5cm/min，15℃），不小于
cm
20
T0605
与粗集料的粘附性，裹附面积，不小于
-
2/3
T0654
常温储存稳定性
1d，不大于
%
1
T0655
5d，不大于

5
七. 具体实施方案
1. 现场施工准备
1)下承层:在进行沥青路面粘层撒布前对下面层进行彻底清扫。清扫采用人工和风力灭火机相结合，做到清扫干净彻底。也可以采用水车冲洗的方法，但要注意不要水压过大，待表面干燥后才可施工。作业面经监理工程师验收后施工。
2)在喷洒粘层油前，要对已铺成的路缘石、路肩石以及结构物防撞护栏用彩条布进行覆盖遮挡，以防污染。
3）设置施工工艺标示牌、安全标志标牌、禁止通行标志牌，采取措施对洒布粘层油的路段进行交通管制。
4）施工人员着工作服，做好安全防护。
5）提前试用撒油车：对洒布车的油泵、速率计、压力表、计量器、温度计及罐内循泵搅拌装置进行检查、试用。保证各项显示数据的准确有效，保证喷油孔的畅通
2. 技术交底：召集有关施工人员进行技术交底，讲解施工方案、控制重点和确质量标准。
1）粘层油的撒布宽度与沥青稳定碎石同宽。
2）对进场的改性乳化沥青材料按要求的频率和项目进行检验，经监理工程师批准后使用。改性乳化沥青的蒸发残留物含量应不小于50%，洒布量为0.5kg/m2，通过试验验证洒布量是否满足要求。粘层油必须以均匀雾状进行喷洒，使路面全宽内形成一均匀薄层，不得有洒花、漏空或成条状，也不得有堆积现象。喷洒不足要补洒，喷洒过量要刮除。
3）采用具有自动控制用油量功能的智能型沥青洒布车一次性喷洒均匀，洒布车有独立操作的油泵、速率计、压力表、计量器、温度计及罐内循泵搅拌装置。洒布时应保持稳定的速度和喷洒量，并保证在喷洒宽度内喷洒均匀；
4）当遇到大风、即将降雨或气温低于10℃的天气时不得喷洒粘层油。
3. 施工过程
1）底面层清扫干净后尽快施工。
2）改性乳化沥青可适当加热，一般不超过70℃为宜。
3）按路面宽度计算每次洒布宽度，按智能撒布车设计的用量或以往的施工经验数据、车速控制一次洒布满足设计用量。
4）按《公路路基路面现场测试规程》（JTG E60-2008）中的有关要求和方法检查沥青洒布量，每次不少于3处。
5）对接盘部位或漏洒的部位人工进行补，喷洒过量要刮除。
6）在未铺筑中面层前，采取措施，严谨车辆、行人通过。
7）应立即铺筑沥青面层，一般在24小时内完成。
八.质量保证措施
1、为确保粘层试验段成功，我项目经理部组成了以项目经理为主的质量领导班子和“横向到底，控制有效”的质量自检体系，并层层落实到人。
2、健全测试手段，加强测试检人员力量和素质培养，配备先进的试验、测量、检验仪器，以满足本试验段的需要。
3、严格执行路面作业指导书、严格监理程序，认真听取监理工程师的意见，接受监理的指导，做好试验段各项工作。
九.环境保护及安全措施
1、施工人员不得违章指挥、违章作业现象。
2、现场工人穿好工作服，带上口罩。
3、不随意倾改性乳化沥青。
4、不在大风天气洒布沥青，以免污染附近的百姓庄稼和果树。
