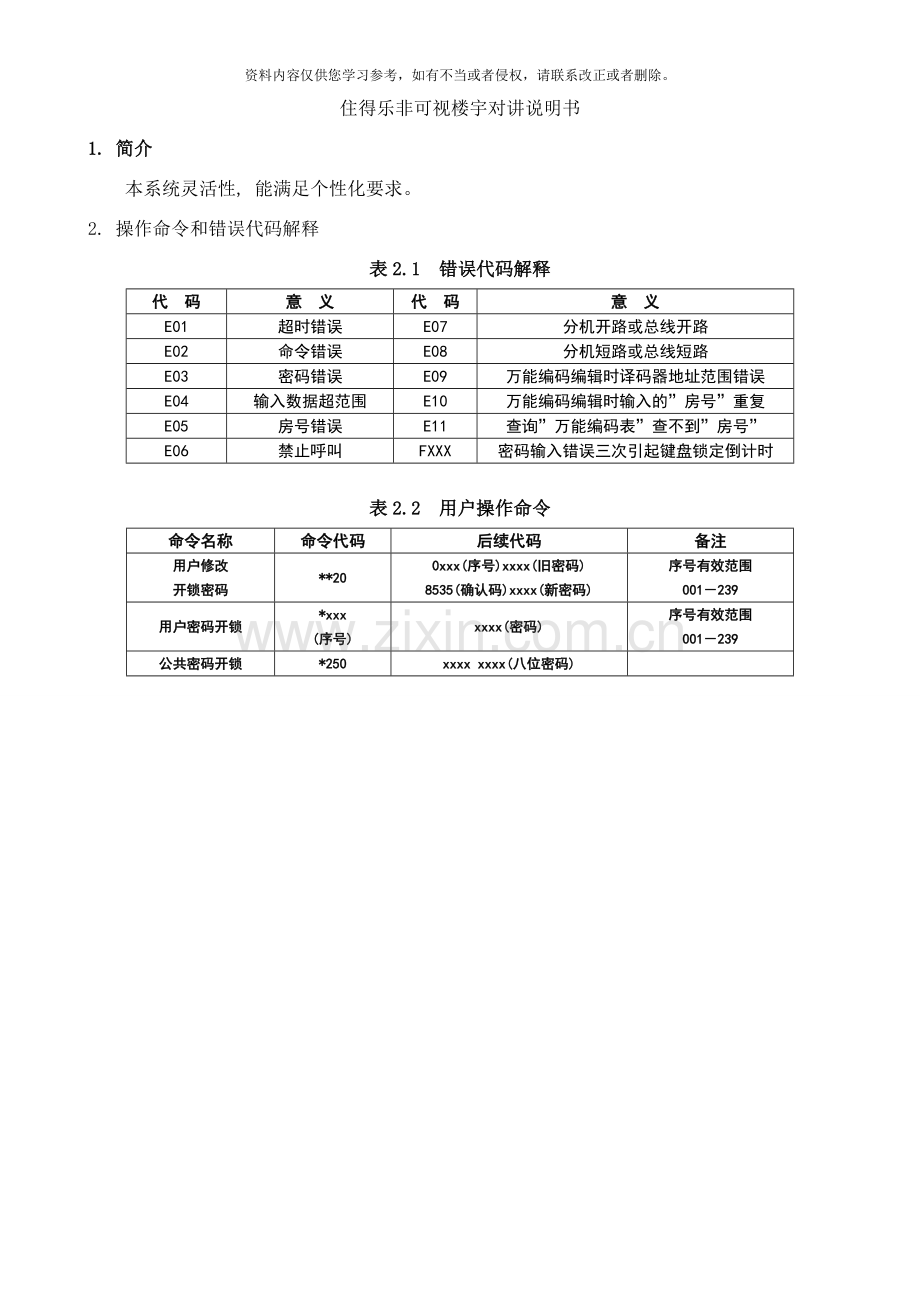

住得乐非可视楼宇对讲说明书
1. 简介
本系统灵活性, 能满足个性化要求。
2. 操作命令和错误代码解释
表2.1 错误代码解释
代 码
意 义
代 码
意 义
E01
超时错误
E07
分机开路或总线开路
E02
命令错误
E08
分机短路或总线短路
E03
密码错误
E09
万能编码编辑时译码器地址范围错误
E04
输入数据超范围
E10
万能编码编辑时输入的”房号”重复
E05
房号错误
E11
查询”万能编码表”查不到”房号”
E06
禁止呼叫
FXXX
密码输入错误三次引起键盘锁定倒计时

表2.2 用户操作命令
命令名称
命令代码
后续代码
备注
用户修改
开锁密码
**20
0xxx(序号)xxxx(旧密码)
8535(确认码)xxxx(新密码)
序号有效范围
001－239
用户密码开锁
*xxx
(序号)
xxxx(密码)
序号有效范围
001－239
公共密码开锁
*250
xxxx xxxx(八位密码)

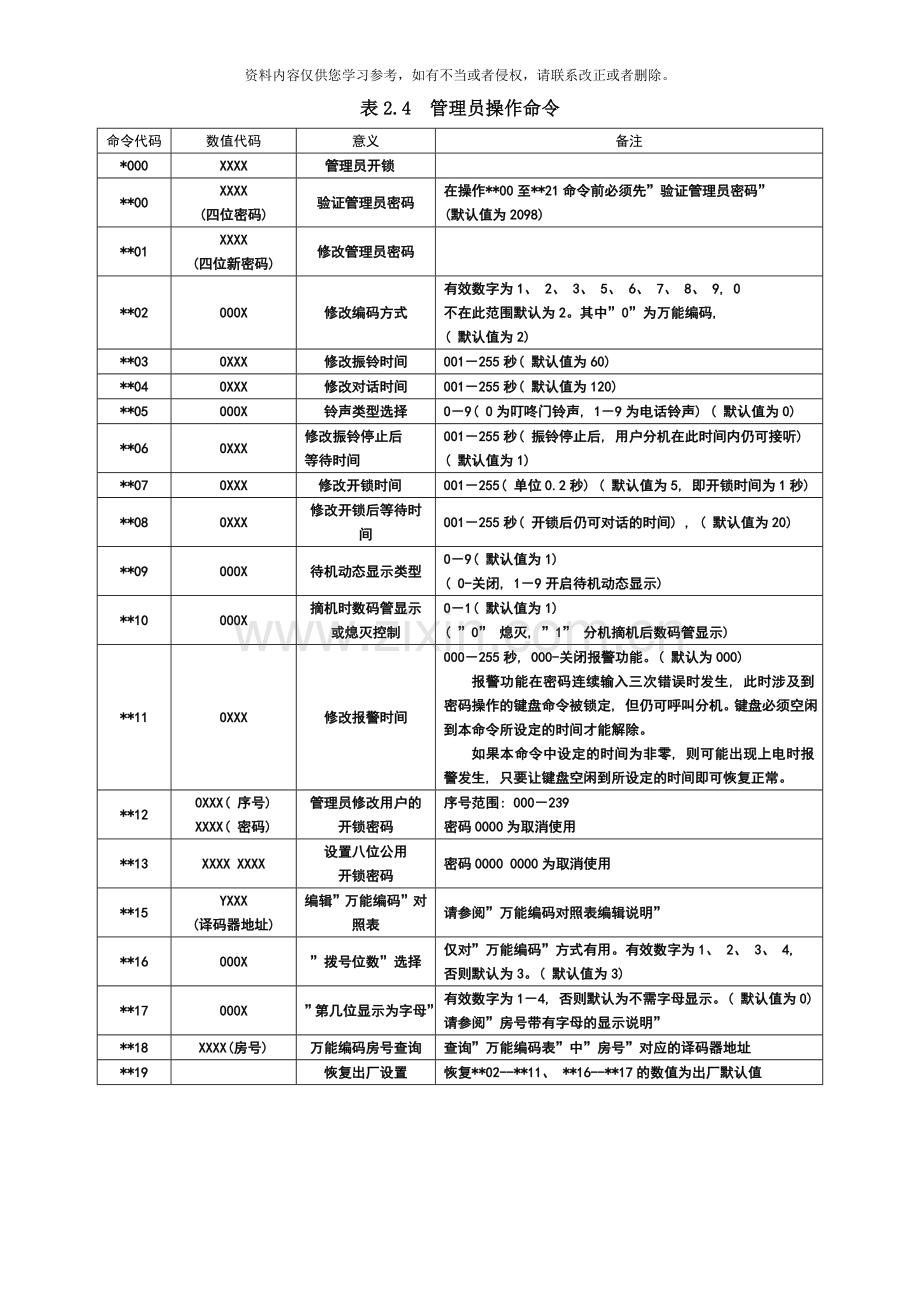

表2.4 管理员操作命令
命令代码
数值代码
意义
备注
*000
XXXX
管理员开锁

**00
XXXX
(四位密码)
验证管理员密码
在操作**00至**21命令前必须先”验证管理员密码”
(默认值为2098)
**01
XXXX
(四位新密码)
修改管理员密码

**02
000X
修改编码方式
有效数字为1、 2、 3、 5、 6、 7、 8、 9, 0
不在此范围默认为2。其中”0”为万能编码,
( 默认值为2)
**03
0XXX
修改振铃时间
001－255秒( 默认值为60)
**04
0XXX
修改对话时间
001－255秒( 默认值为120)
**05
000X
铃声类型选择
0－9( 0为叮咚门铃声, 1－9为电话铃声) ( 默认值为0)
**06
0XXX
修改振铃停止后
等待时间
001－255秒( 振铃停止后, 用户分机在此时间内仍可接听)
( 默认值为1)
**07
0XXX
修改开锁时间
001－255( 单位0.2秒) ( 默认值为5, 即开锁时间为1秒)
**08
0XXX
修改开锁后等待时间
001－255秒( 开锁后仍可对话的时间) , ( 默认值为20)
**09
000X
待机动态显示类型
0－9( 默认值为1)
( 0-关闭, 1－9开启待机动态显示)
**10
000X
摘机时数码管显示或熄灭控制
0－1( 默认值为1)
( ”0” 熄灭, ”1” 分机摘机后数码管显示)
**11
0XXX
修改报警时间
000－255秒, 000-关闭报警功能。( 默认为000)
报警功能在密码连续输入三次错误时发生, 此时涉及到密码操作的键盘命令被锁定, 但仍可呼叫分机。键盘必须空闲到本命令所设定的时间才能解除。
如果本命令中设定的时间为非零, 则可能出现上电时报警发生, 只要让键盘空闲到所设定的时间即可恢复正常。
**12
0XXX( 序号)
XXXX( 密码)
管理员修改用户的开锁密码
序号范围: 000－239
密码0000为取消使用
**13
XXXX XXXX
设置八位公用
开锁密码
密码0000 0000为取消使用
**15
YXXX
(译码器地址)
编辑”万能编码”对照表
请参阅”万能编码对照表编辑说明”
**16
000X
”拨号位数”选择
仅对”万能编码”方式有用。有效数字为1、 2、 3、 4,
否则默认为3。( 默认值为3)
**17
000X
”第几位显示为字母”
有效数字为1－4, 否则默认为不需字母显示。( 默认值为0)
请参阅”房号带有字母的显示说明”
**18
XXXX(房号)
万能编码房号查询
查询”万能编码表”中”房号”对应的译码器地址
**19

恢复出厂设置
恢复**02--**11、 **16--**17的数值为出厂默认值

3. 一般编码方式
先在门口机上输入对应命令: **00 2098 **02 7 ( 最后一位7代表不同的编码方式)
一般编码方式是为不同的房号规律而设计, 让译码器的地址和用户分机号码一一对应。当前共有8种一般编码方式, 见表3。
表3 一般编码方式种类
编码方式
编码范围
备注
方式1
01 1到99 4
99层, 每层4户
方式2
1 01到9 64
9层, 每层64户
方式3
01 1到79 8
79层, 每层8户
方式4
预留

方式5
01 01到51 16
51层, 每层20户
方式6
01 01到99 04
99层, 每层4户
方式7
01 01到39 16
39层, 每层16户
方式8
01 01到79 08
79层, 每层8户
方式9
01 01到19 32
19层, 每层32户

3.1 编码方式1
插针分配见图3.1。本编码方式编码为三位, 范围011到994, 即楼层为01到99层, 房号为1-4。楼层号的十位和个位分别分配四对插针。当短路块插上时下面的数字有效, 把有效数字相加后即得到楼层号的十位或个位。图中所示楼层号为57, 房号码由接线端子号决定。图中如接在02端子上的分机号应为572, 在主机上拨三位号码572即能选通此分机。

3.2 编码方式2
本编码方式房号码为三位, 范围101到964, 即楼层为1到9层, 房号为01-64。
插针分配见图3.2。本方式分机编号规则如下:
房号=房号基数+端子号, 房号基数=4X倍数
图中楼层号=4+1=5, 倍数=1+2+4=7, 如果分机接在03端子上, 那么这个分机的房号码=4X7+3=31, 这个分机的编码则为531。
如果实际应用中每层分机不超过4个, 那么编码时不考虑倍数( 全部不插短路块) 。对分机的编码就很简单。

3.3 编码方式3
本编码方式房号码为三位, 范围011到798, 即楼层为01到79层, 房号为1-8。
插针分配见图3.3。本编码方式的楼层号编码同以上各种编码方式, 房号由一对”房号范围”插针控制, 当这一插针不插短路块时, 解码器端子F01至F04分别对应房号1至4, 当这一插针插上短路块时, 解码器端子F01至F04分别对应房号5至8。图中若有一分机接在端子03上, 则这一分机编码为297。
3.4 编码方式5
本编码方式每层20户、 最大51层, 第51层只能16户。
插针分配见图3.4。插针编码的数字代表解码器地址( 序号) , 图中解码器序号＝64＋16＋4＋2＋1＝87。解码器序号和房号的对应关系见下表。
现场安装时, 译码器的编码能够对照表格3.4.1或使用公式算出。算法如下:
某层的解码器起始地址＝( 楼层号－1) ×5＋1。
例如: 32层解码器起始地址＝( 32－1) ×5＋1＝156,
安装在32层解码器地址则为156、 157、 158、 159、 160
对应房号为3201－3204、 3205－3208、 3209－3212、
3213－3216、 3217－3220。
表3.4.1 解码器和房号的对应关系
楼层号
房号
01－04
房号
05－08
房号
09－12
房号
13－16
房号
17－20
51
解码器251
解码器252
解码器253
解码器254
不能用
。。。
。。。
。。。
。。。
。。。
。。。
08
解码器36
解码器37
解码器38
解码器39
解码器40
07
解码器31
解码器32
解码器33
解码器34
解码器35
06
解码器26
解码器27
解码器28
解码器29
解码器30
05
解码器21
解码器22
解码器23
解码器24
解码器25
04
解码器16
解码器17
解码器18
解码器19
解码器20
03
解码器11
解码器12
解码器13
解码器14
解码器15
02
解码器06
解码器07
解码器08
解码器09
解码器10
01
解码器01
解码器02
解码器03
解码器04
解码器05

3.5 编码方式6
本编码方式房号码为四位, 范围0101到9904, 即楼层为01到99层, 房号为01-04。插针分配见图3.5, 编码方法同”编码方式1”。

3.6 编码方式7
本编码方式房号码为四位, 范围0101到3916, 即楼层为01到39层, 房号为01-16。插针分配见图3.6, 编码原理同”编码方式2”。图中楼层号=15, 若有一个分机接在02端子, 则房号=2X4+2=10,那么本分机的编码为1510。
3.7 编码方式8
本编码方式房号码为四位, 范围0101到7908, 即楼层为01到79层, 房号为1-8。插针分配见图3.7, 编码原理同”编码方式3”。图中楼层号=29, 若有一个分机接在03端子, 那么这一分机的编码为2907。

3.8 编码方式9
本编码方式房号码为四位, 编码房号范围0101至1932, 即最多19层、 每层32户。
插针分配见图3.8, 右面五对插针控制楼层号, 图中编号为16; 左边3对插针控制房号基数, 图中接在01端子的分机房号=5X4+1=21。因此, 下图编码对应四个分机的编号分别为1621、 1622、 1623、 1624。
