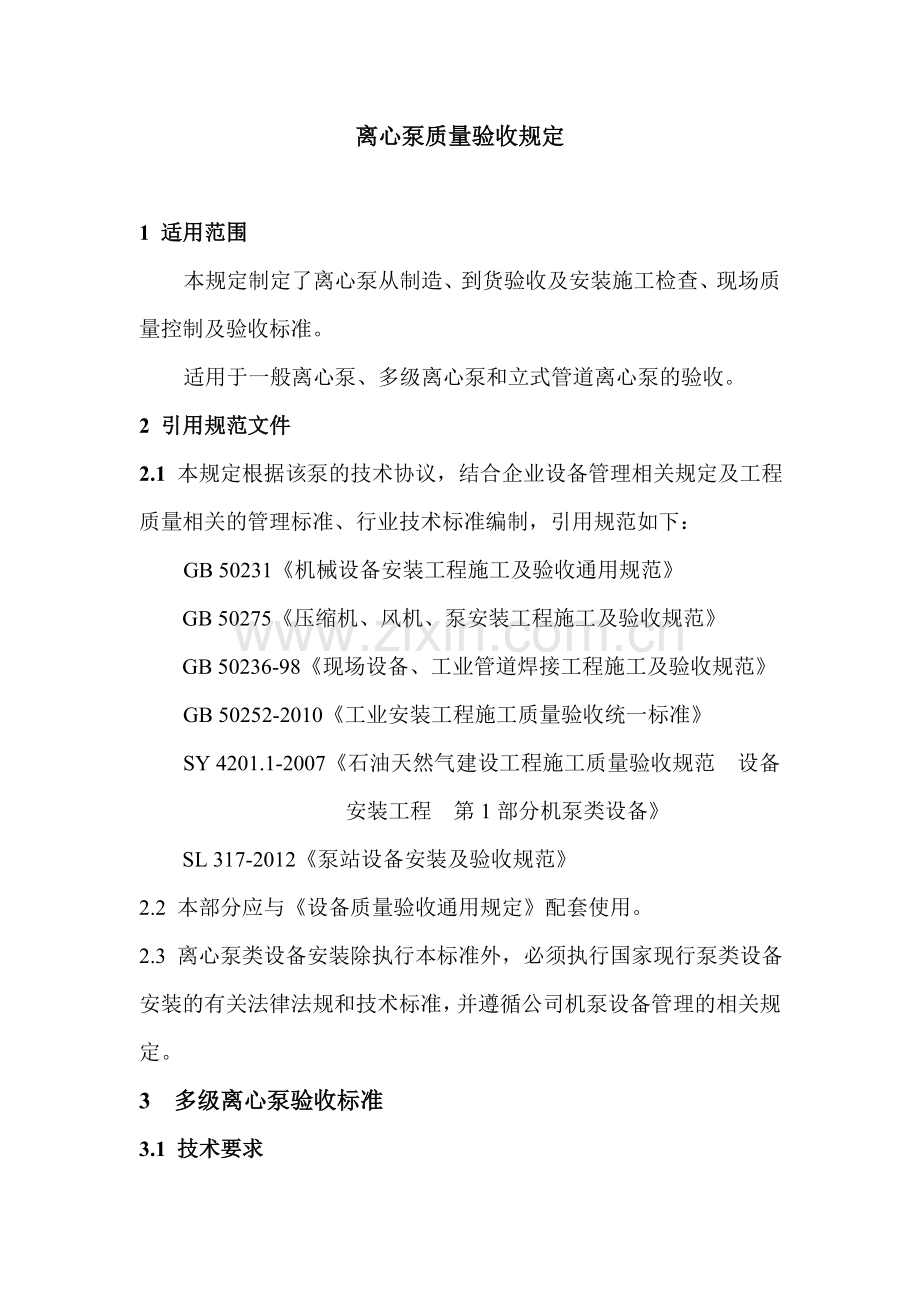

离心泵质量验收规定

1 适用范围
本规定制定了离心泵从制造、到货验收及安装施工检查、现场质量控制及验收标准。
适用于一般离心泵、多级离心泵和立式管道离心泵的验收。
2 引用规范文件
2.1 本规定根据该泵的技术协议，结合企业设备管理相关规定及工程质量相关的管理标准、行业技术标准编制，引用规范如下：
GB 50231《机械设备安装工程施工及验收通用规范》
GB 50275《压缩机、风机、泵安装工程施工及验收规范》
GB 50236-98《现场设备、工业管道焊接工程施工及验收规范》
GB 50252-2010《工业安装工程施工质量验收统一标准》
SY 4201.1-2007《石油天然气建设工程施工质量验收规范　设备安装工程　第1部分机泵类设备》
SL 317-2012《泵站设备安装及验收规范》
2.2 本部分应与《设备质量验收通用规定》配套使用。
2.3 离心泵类设备安装除执行本标准外，必须执行国家现行泵类设备安装的有关法律法规和技术标准，并遵循公司机泵设备管理的相关规定。
3　多级离心泵验收标准
3.1 技术要求
该多级离心泵由泵体、防爆电机、配套底座、不锈钢过流部件组成。主要为气举工艺模拟试验装置中模拟地层供液提供动力源。主要技术参数如下：
规格型号
D25-50×11
安装形式
卧式
级数
11
轴功率KW
90
流量m3/h
25
扬程m
550
电机型号
YB2-280M-2
功率KW
90
转速r/min
2900
电压/频率
380V/50Hz
防爆、防护等级
ExdⅡ BT4/IP55
绝缘等级
F级
过流部件材质
304不锈钢
泵轴材质
2Cr3
3.2 验收标准
5.2.1 到货验收
（1）按《设备质量验收通用规定》与技术协议进行到货包装、件数、附件、备件、随机工具及资料等进行开箱验收和记录，并符合技术协议和购置合同要求。
（2）外观验收
1）泵体、电机、底座等各部件，均应按要求进行表面预处理和涂漆防护，涂层不能出现起泡、皱纹、脱落等现象，并保持颜色一致。
2）设备名牌、转向、安全警示等，应置于醒目位置，并标识清楚，项目齐全。
3）设备型号、附件型号以及件数必须符合技术协议要求。
4）机组及泵的零件和部件，应无缺件、损坏和锈蚀等。
5）泵进出口等管口应密封，保护物和堵盖应完好，且对应的法兰、垫片及密封件也必须完好。
6）电机的防护标识明晰，接线盒也应有完好的保护措施，进出线的密封圈完整无损伤。
7）机组各联接部位应紧固无松动，泵和电机的联轴器联接牢靠完整；转动部分应有防护罩保护。
8）对照技术协议检查进出口法兰及孔径尺寸，并根据随机提供的设备安装图检测各部分安装尺寸，误差不能大于±0.1mm。
（3）材质检定
按照技术协议，制造厂家必须提供符合设计要求的泵体及轴等部件材质（过流部件材质为304不锈钢、轴的材质为2Cr3）报告,包括：
1）化学分析报告；
2）金相检测报告；
3）金相低倍组织和断口报告；
4）力学性能检测报告。
各个报告必须有相关检定人员及审核人员的签字。若现场条件允许可取样进行化验及检测，并根据检测结果与制造厂家提供的相关报告进行对比，必须达到95%以上符合。
（4）性能检定
主要是根据《GB3216-89离心泵、混流泵、轴流泵和旋转泵试验方法》和技术协议要求，泵在出厂前，制造厂家应根据泵的性能测试规程对组装后的泵进行测试和检验，试验项目应包括原型水泵装配及调节情况以及流量、扬程、转速、功率、效率、振动、噪声、温度等，均应符合设计要求，并提供完整的试验报告，且作为机组安装后验收对比依据。
1）打压试验：所有承压零部件静压试验压力为设计压力的1.5倍，保压时间不小于10分钟；
2）性能试验：在额定工作电压、工作转速下，至少选择5个性能点，进行完整的流量、扬程、压力、功率、振动、噪音、温度等测试，并达到设计要求，符合国家、行业标准，并绘制性能曲线，出具试验报告。
3）对配套YB2-280M-2型防爆电机进行性能测试，提供有资格试验室出具的有效的检验报告和有效的防爆电气配件生产资格证或防爆电气生产许可证。

3.2.2 安装验收
（1）核查基础的尺寸，位置，标高应符合设计要求，其允许偏差应为-5～5mm；基础纵向中心线应垂直于横向中心线，与主机组设计中心线的偏差不宜大于5mm，水平偏差不应大于5mm/m。
（2）预埋地脚螺栓的材料、型号、形状尺寸及位置尺寸必须符合施工图的要求，并恰当和正确地固定在混凝土地基中，机器不应有缺件，损坏或锈蚀等情况。
（3）根据泵所输送介质的特性，必要时应该核对主要零件，轴密封件和垫片的材质。
（4）机组的找平：纵向安装水平偏差不应大于0.10/1000，横向安装水平偏差不应大于0.20/1000（一般在底座的水平加工面上进行测量）。
（5）机组的找正：盘车（每次将转子旋转90°）检查不同方向（0°、90°、180°、270°方向）联轴器的同轴度，若为刚性联轴器，其允许偏差为：径向错位≤0.10mm，端面倾斜≤0.05mm; 若为弹性联轴器，其允许偏差为：径向错位≤0.12mm，端面倾斜≤0.08mm；端面间隙控制在1～4mm以内。
（6）所有与泵体连接的管道，管件的安装以及润滑油管道的清洗要求应符合相关国家标准的规定。
（7）检查机组所有联接件紧固，接地牢靠，标识明晰，各润滑部位加注润滑剂的规格和数量应符合设备技术文件的规定；有预润滑要求的部位应按规定进行预润滑；泵的密封填料处应无渗漏。
（8）电机的绝缘和防护检查：
序号
试验项目
试验标准
1
测量绕组的绝缘电阻
在额定电压380V，常温下采用1000V兆欧表测量： 1、绝缘电阻值不应低于0.5MΩ；
2、定子绕组不应低于1MΩ/kV；
3、转子绕组不应低于0.5MΩ/kV。
2
定子绕组的交流耐压试验
以额定电压的1..5~1.8倍进行耐压试验。

3
测量可变电阻器、起动电阻器、灭磁电阻器的绝缘电阻
与回路一起测量时，绝缘电阻值不应低于0.5MΩ。
4
检查定子绕组极性及其连接的正确性
1、检查定子绕组的极性及其连接应正确，电机转向应与泵的转向一致。
2、中性点未引出者可不检查极性。
5
电动机空载转动检查和空载电流测量
电动机空载转动检查的运行时间为2h，并记录电动机的空载电流。当电动机与其机械部分的连接不易拆开时，可连在一起进行空载转动检查试验。
（9）盘车应灵活，无阻滞、卡住现象，无异常声音。
（10）各指示仪表、安全保护装置及电控装置均应灵敏、准确、可靠。

3.2.3 试运行验收
（1）安装施工单位应按照功能技术要求，联合项目组、供货单位编制试运行方案或试运转操作规程以及事故预案，经项目组、安全主管部门审批同意后方可实施。
（2）试运行由安装施工单位负责，供货单位派驻专业技术人员进行技术指导和调试，项目组组织参与并协调。
（3）参与试运行人员应熟悉有关技术资料和试运行方案的各种细节规定，其中配备的检测人员应具备相应的检测技能。
（4）审查施工单位设备安装过程中的检查调试记录，核实检查数据与工程设计是否相符。
（5）泵的试投运应具备下列条件：
1）机组及其附属装置、管线等均已安装完毕，并经试压、检验合格。
2）机组的安装找平找正已调整至允许的范围，各部分紧固件联接牢固可靠。
3）与泵配套的其他系统安装完毕符合试运行条件。
4）泵试运转需要的动力、介质、材料、机具、检验仪器，应按技术要求配备到位。
5）润滑、液压、冷却、水、气（汽）和电气等系统，应符合系统单独调试和主机联合调试的要求。
6）泵试运行过程中需要的检测仪器、仪表、工具配备到位，符合精度要求，并检定合格。
7）试运行机泵周围的环境应清扫干净，对人身或设备可能造成损伤的部位，相应的安全设施和安全防护装置应设置完善。
（6）泵试运转过程中应遵循的规定：
1）严格按照设备操作规程，进行试投运中的各部设备操作，磨合时间按照技术协议的规定执行；当无规定时，按国家规范和行业标准执行。
2）设备工作能力必须达到技术协议规定，设备动作准确、平稳，无明显撞击、振动、无跑、冒、滴、漏等现象，密封处的渗漏量应≤15ml/h，机组及其附件温升符合技术协议或者相关标准要求。
3）附属设备、安全附件、仪表等应齐全，运行正常，报警系统、联锁控制系统等均应符合设计功能要求。无其他技术隐患，电气、液压、冷却、润滑等系统工作正常可靠。
（7）填写机泵试运转过程中的检测、调整数据，形成试运转质量验收记录，对设备试运行过程中出现的问题及缺陷进行登记汇总，并由项目组下发整改通知单，限期整改，并按原标准进行复查，直至符合工程设计及技术质量要求。

3.2.4 交工验收
（1）试投运合格后，项目组及时组织监理、施工单位、设计单位按照工程设计组织交工验收，并签订验收单。
（2）交工验收时，应具备以下资料：
1）泵出厂质量合格证和随机的技术文件。
2）主材料、外购件、加工件的出厂合格证，检验记录或试验报告。
3）泵设备到货验收记录。
4）泵设备安装基础复查记录。
5）与设计有关的技术文件。
6）重要焊接工作的焊接质量评定书，检验记录，焊工考试合印件。
7）隐蔽工程质量检查及验收记录。
8）设备安装施工过程中的各种实测记录以及质量验收记录。
9）设备试运行各项检查记录。
10）质量问题及其处理的有关文件和记录。
（3）设备安装工程交工验收单应作为设备交接和投入运行使用的依据，并归档管理。

4 立式管道离心泵验收标准
4.1 技术要求
该立式管道离心泵由泵体、防爆电机、配套底座、不锈钢过流部件组成。主要是将模拟井采出的液体泵入储液灌。主要技术参数如下：
规格型号
ISG40-250（I）
安装形式
立式
级数
1
轴功率KW
15
流量m3/h
25
扬程m
80
电机型号
YB2-160M-2
电机功率KW
15
转速r/min
2900
电压/频率
380V/50Hz
防爆、防护等级
ExdⅡ BT4/IP55
绝缘等级
F级
过流部件材质
304不锈钢
泵轴材质
304不锈钢
4.2 验收标准
4.2.1 到货验收
（1）按《设备质量验收通用规定》与技术协议进行到货包装、件数、附件、备件、随机工具及资料等进行开箱验收和记录，并符合技术协议和购置合同要求。
（2）外观验收
1）泵体、电机、底座等各部件，均应按要求进行表面预处理和涂漆防护，涂层不能出现起泡、皱纹、脱落等现象，并保持颜色一致。
2）设备名牌、转向、安全警示等，应置于醒目位置，并标识清楚，项目齐全。
3）设备型号、附件型号以及件数必须符合技术协议要求。
4）机组及泵的零件和部件，应无缺件、损坏和锈蚀等。
5）泵进出口等管口应密封，保护物和堵盖应完好，且对应的法兰、垫片及密封件也必须完好。
6）电机的防护标识明晰，接线盒也应有完好的保护措施，进出线的密封圈完整无损伤。
7）机组各联接部位应紧固无松动，防护齐全。
8）对照技术协议检查进出口法兰及孔径尺寸，并根据随机提供的设备安装图检测各部分安装尺寸，误差不能大于±0.1mm。
（3）材质检定
按照技术协议，制造厂家必须提供符合设计要求的泵体及轴等部件材质（过流部件、轴的材质均为304不锈钢）报告,包括：
1）化学分析报告；
2）金相检测报告；
3）金相低倍组织和断口报告；
4）力学性能检测报告。
各个报告必须有相关检定人员及审核人员的签字。若现场条件允许可取样进行化验及检测，并根据检测结果与制造厂家提供的相关报告进行对比，必须达到95%以上符合。
（4）性能检定
主要是根据《GB3216-89离心泵、混流泵、轴流泵和旋转泵试验方法》和技术协议要求，泵在出厂前，制造厂家应根据泵的性能测试规程对组装后的泵进行测试和检验，试验项目应包括原型水泵装配及调节情况以及流量、扬程、转速、功率、效率、振动、噪声、温度等，均应符合设计要求，并提供完整的试验报告，且作为机组安装后验收对比依据。
1）打压试验：所有承压零部件静压试验压力为设计压力的1.5倍，保压时间不小于10分钟；
2）性能试验：在额定工作电压、工作转速下，至少选择5个性能点，进行完整的流量、扬程、压力、功率、振动、噪音、温度等测试，并达到设计要求，符合国家、行业标准，并绘制性能曲线，出具试验报告。
3）对配套YB2-160M-2型防爆电机进行性能测试，提供有资格试验室出具的有效的检验报告和有效的防爆电气配件生产资格证或防爆电气生产许可证。
4.2.2 安装验收
（1）核查基础的尺寸，位置，标高应符合设计要求，其允许偏差应为±3mm；基础纵向中心线应垂直于横向中心线，与主机组设计中心线的偏差不宜大于2mm，水平偏差不应大于0.07mm/m。
（2）预埋地脚螺栓的材料、型号、形状尺寸及位置尺寸必须符合施工图的要求，并恰当和正确地固定在混凝土地基中，机器不应有缺件，损坏或锈蚀等情况。
（3）根据泵所输送介质的特性，必要时应该核对主要零件，轴密封件和垫片的材质。
（4）机组的找平找正：机组固定部件垂直同轴度测量应以水泵轴承承插口止口中心为基准，基准中心位置偏差不应大于0.05mm，水泵单止口承插口轴承支撑平面水平偏差不应超过0.03mm/m；垂直同轴度应以定子铁芯和水泵上导轴承承插口止口中心与水泵下导轴承承插口基准中心垂直同轴度允许偏差不应大于0.08mm。
（5）所有与泵体连接的管道，管件的安装以及润滑油管道的清洗要求应符合相关国家标准的规定。
（6）检查机组所有联接件紧固，接地保护牢靠，标识明晰，各润滑部位加注润滑剂的规格和数量应符合设备技术文件的规定；有预润滑要求的部位应按规定进行预润滑；泵的密封填料处应无渗漏。
（7）电机的绝缘和防护检查：
序号
试验项目
试验标准
1
测量绕组的绝缘电阻
在额定电压380V，常温下采用1000V兆欧表测量： 1、绝缘电阻值不应低于0.5MΩ；
2、定子绕组不应低于1MΩ/kV；
3、转子绕组不应低于0.5MΩ/kV。
2
定子绕组的交流耐压试验
以额定电压的1..5~1.8倍进行耐压试验。

3
测量可变电阻器、起动电阻器、灭磁电阻器的绝缘电阻
与回路一起测量时，绝缘电阻值不应低于0.5MΩ。
4
检查定子绕组极性及其连接的正确性
1、检查定子绕组的极性及其连接应正确，电机的转向应与泵的转向一致。
2、中性点未引出者可不检查极性。
5
电动机空载转动检查和空载电流测量
电动机空载转动检查的运行时间为2h，并记录电动机的空载电流。当电动机与其机械部分的连接不易拆开时，可连在一起进行空载转动检查试验。
（8）各指示仪表、安全保护装置及电控装置均应灵敏、准确、可靠。
（9）盘车应灵活，无阻滞、卡住现象，无异常声音。

4.2.3 试运行验收
（1）安装施工单位应按照功能技术要求，联合项目组、供货单位编制试运行方案或试运转操作规程以及事故预案，经项目组、安全主管部门审批同意后方可实施。
（2）试运行由安装施工单位负责，供货单位派驻专业技术人员进行技术指导和调试，项目组组织参与并协调。
（3）参与试运行人员应熟悉有关技术资料和试运行方案的各种细节规定，其中配备的检测人员应具备相应的检测技能。
（4）审查施工单位设备安装过程中的检查调试记录，核实检查数据与工程设计是否相符。
（5）泵的试投运应具备下列条件：
1）机组及其附属装置、管线等均已安装完毕，并经试压、检验合格。
2）机组的安装找平找正已调整至允许的范围，各部分紧固件联接牢固可靠。
3）与泵配套的其他系统安装完毕符合试运行条件。
4）泵试运转需要的动力、介质、材料、机具、检验仪器，应按技术要求配备到位。
5）润滑、液压、冷却、水、气（汽）和电气等系统，应符合系统单独调试和主机联合调试的要求。
6）泵试运行过程中需要的检测仪器、仪表、工具配备到位，符合精度要求，并检定合格。
7）试运行机泵周围的环境应清扫干净，对人身或设备可能造成损伤的部位，相应的安全设施和安全防护装置应设置完善。
（6）泵试运转过程中应遵循的规定：
1）严格按照设备操作规程，进行试投运中的各部设备操作，磨合时间按照技术协议的规定执行；当无规定时，按国家规范和行业标准执行。
2）设备工作能力必须达到技术协议规定，设备动作准确、平稳，无明显撞击、振动、无跑、冒、滴、漏等现象，密封处的渗漏量应≤15ml/h，机组及其附件温升符合技术协议或者相关标准要求。
3）附属设备、安全附件、仪表等应齐全，运行正常，报警系统、联锁控制系统等均应符合设计功能要求。无其他技术隐患，电气、液压、冷却、润滑等系统工作正常可靠。
（7）填写机泵试运转过程中的检测、调整数据，形成试运转质量验收记录，对设备试运行过程中出现的问题及缺陷进行登记汇总，并由项目组下发整改通知单，限期整改，并按原标准进行复查，直至符合工程设计及技术质量要求。

4.2.4 交工验收
（1）试投运合格后，项目组及时组织监理、施工单位、设计单位按照工程设计组织交工验收，并签订验收单。
（2）交工验收时，应具备以下资料：
1）泵出厂质量合格证和随机的技术文件。
2）主材料、外购件、加工件的出厂合格证，检验记录或试验报告。
3）泵设备到货验收记录。
4）泵设备安装基础复查记录。
5）与设计有关的技术文件。
6）重要焊接工作的焊接质量评定书，检验记录，焊工考试合印件。
7）隐蔽工程质量检查及验收记录。
8）设备安装施工过程中的各种实测记录以及质量验收记录。
9）设备试运行各项检查记录。
10）质量问题及其处理的有关文件和记录。
（3）设备安装工程交工验收单应作为设备交接和投入运行使用的依据，并归档管理。

附表1 离心泵安装工程检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准
名称及编号

检验批
编号

质量验收规范规定
施工单位检查评定记录
建设(监理)
位验收记录
主控项目
1
泵设备型号、规格、性能、参数尺寸、外观质量
符合技术协议要求,外表无裂纹、损伤和锈蚀等缺陷

2
基础混凝土验收及承重面预留垫铁高度
符合工程设计需要，并预留30-70mm垫铁高度

3
地脚螺栓、螺母、垫片、材质和规格
符合设计要求,完整不缺失

4
垫铁的材质、规格及安装位置和距离
符合技术协议及工程设计需要

5
地脚螺栓的安放及预留孔的灌浆
应垂直无倾斜安装

6
泵的找正
卧式
3.2.2(4)(5)

立式
4.2.2(4)

7
泵的试运
符合技术协议要求

一般项目
1
泵安装时基础混凝土强度
应达到设计强度的80%以上

2
地脚螺栓的安装及灌浆
螺栓干净无锈蚀,灌浆平整

3
垫铁安放及泵的调平
斜垫铁应成对使用,每组不得超过5个

4
采用联合底座安装及无垫铁安装
底座的水平度偏差≤0.15/1000

5
电机底座上的垫板与机爪之间的接触面
接触面≥75%,结合应紧密

6
泵调平找正后的允许偏差
与安装基准线允许偏差
纵、横中心线
5mm

标 高
±5mm

泵水平度允许偏差
整体
安装
纵向
≤0.10/1000

横向
≤0.20/1000

无公
用底座
纵向
≤0.05/1000

横向
≤0.05/1000

7
仪表
必须检验合格, 灵敏、准确、可靠

8
电机检查
3.2.2(8),4.2.2(7)

9
试运转
3.2.3,4.2.3

施工单位检查
评定
结果

项目专业质量检查员 年 月 日
建设
(监理)
单位验收结论

建设单位项目代表（监理工程师） 年 月 日
