测量控制程序.doc

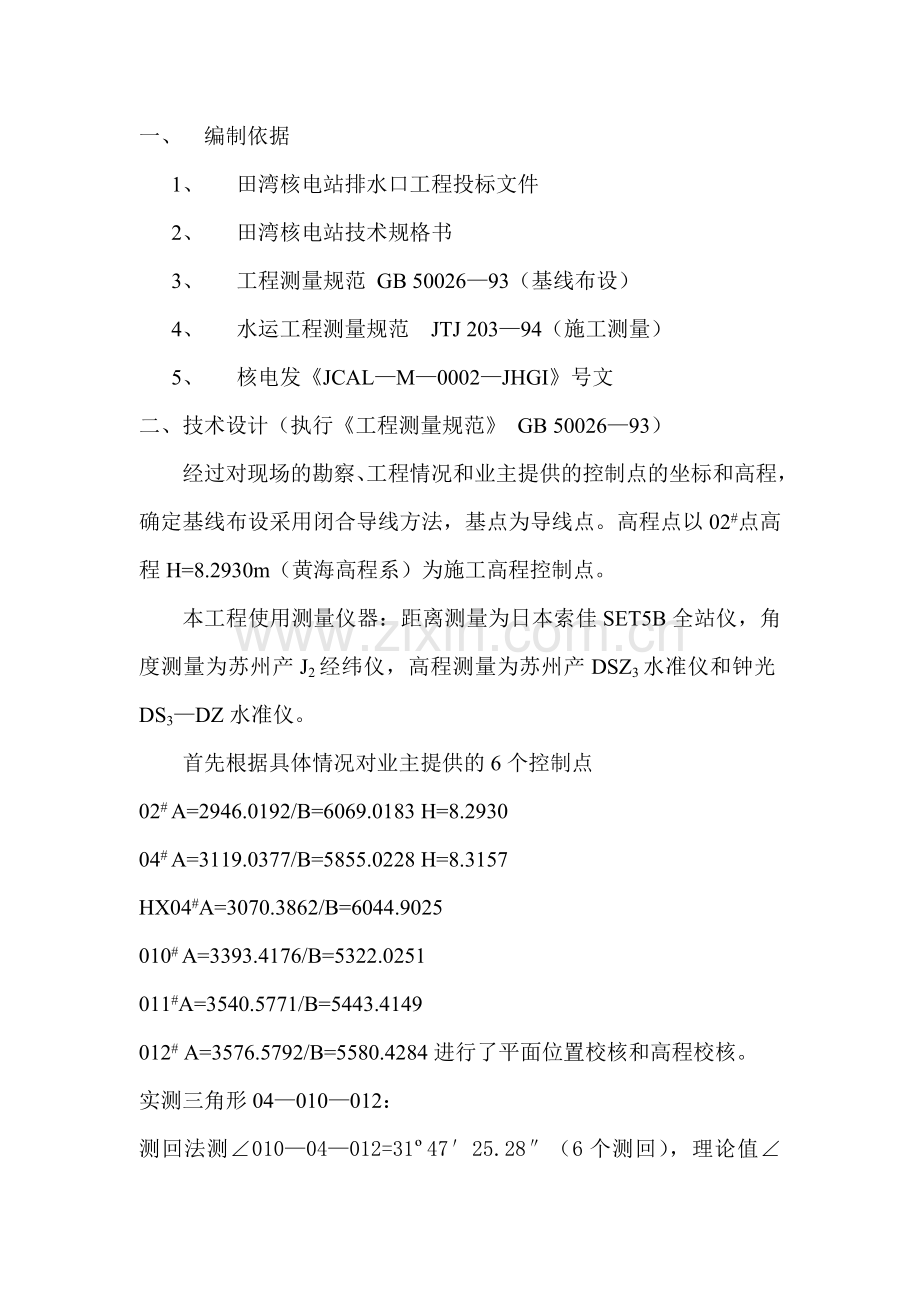

一、 编制依据
1、 田湾核电站排水口工程投标文件
2、 田湾核电站技术规格书
3、 工程测量规范 GB 50026—93（基线布设）
4、 水运工程测量规范 JTJ 203—94（施工测量）
5、 核电发《JCAL—M—0002—JHGI》号文
二、技术设计（执行《工程测量规范》 GB 50026—93）
经过对现场的勘察、工程情况和业主提供的控制点的坐标和高程，确定基线布设采用闭合导线方法，基点为导线点。高程点以02#点高程H=8.2930m（黄海高程系）为施工高程控制点。
本工程使用测量仪器：距离测量为日本索佳SET5B全站仪，角度测量为苏州产J2经纬仪，高程测量为苏州产DSZ3水准仪和钟光DS3—DZ水准仪。
首先根据具体情况对业主提供的6个控制点
02# A=2946.0192/B=6069.0183 H=8.2930
04# A=3119.0377/B=5855.0228 H=8.3157
HX04#A=3070.3862/B=6044.9025
010# A=3393.4176/B=5322.0251
011#A=3540.5771/B=5443.4149
012# A=3576.5792/B=5580.4284进行了平面位置校核和高程校核。
实测三角形04—010—012：
测回法测∠010—04—012=31º47′25.28″（6个测回），理论值∠010—04—012=31º47′27.54″。
全站仪测距D04—010=599.496m，理论值D04—010=599.476m。
D04—012=533.633m，理论值D04—012=533.633m。
符合规范要求。详见附件。
012：A=3576.5792
B=5580.4284

010：A=3393.4176
B=5322.0251

04：A=3119.0377
B=5855.0228
图一
复核02—04点的高程：采用三等水准测量的方法进行。实测高差0.0235m，理论值0.0227m。符合规范要求。详见附件。
平面控制网布设如图：

012：A=3576.5792
B=5580.4284

安1 A=2738.1647
B=6136.4934
010：A=3393.4176
B=5322.0251

A=2743.8717 转1
B=5649.612 基1 A=2738.1647
采用一级闭合导线，观测、计算和平差见附件。 B=6150.0393
高程控制网布设：因业主提供的02#点（H=8.2930m，黄海高程）位于施工现场不足200m，已能满足现场的施工需要，待工程进行到一定的进度以后，再按三等水准测量进行测设。
平面控制点的的标志如下图：

预埋铁板

浆砌乱石
厂区地面

1500mm

三、施工测量（执行《水运工程测量规范》 JTJ 203—94）
安全厂用水构筑物：
以安1点为基准点，用支导线的方法施放出安全厂用水排水口中心线控制点、北侧柔性地连墙中心线控制点和内外侧袋装土底边线控制点、南侧柔性地连墙中心线控制点和内外侧袋装土底边线控制点。施工前，立底边线控制导标南北侧内外侧各两对如图，用以控制各分项工程的施工，距离控制使用SET5B全站仪。
灌注桩工程施工：灌注桩桩位定位采用极坐标法定位（事先算出每一根桩的坐标，与控制点的坐标反算出转角和到桩的距离，进行施放。）。
CDM拌和体施工：钻机就位采用极坐标法定位。
柔性地连墙的施工：用地连墙中心线控制点控制地连墙中心，进行地连墙施工。
暗沟施工：用排水口中心线控制点控制暗沟的施工。

地连墙中心线

袋装土底边线 袋装土底边线

暗沟中心线

12188 8050 18950 18950 8050 12188

安全厂用水工程施工测量控制图

循环冷却水排水构筑物：
以基1点为基准施放出排水暗沟中心线控制点、南北导流堤轴线控制点。施工前，设立南北导流堤轴线导标各一对用以控制爆破挤淤工程的施工，待工程施工到横堤里程时设立横堤导标两对（如图）。
其它项目工程施工控制同安全厂施工控制。

暗沟中心线

北导堤中心线导标 南导堤中心线导标

65000 65000

循环冷却水工程施工测量控制图

导流堤边标

7500 7500

横堤轴线

横堤爆破挤淤平面控制图

高程控制采用三等水准测量方法引测临时水准点，临时水准点每月定期校核一次，发现问题及时解决。
变形观测：根据技术规格书要求设立各有关分项工程的水平位移和沉降观测点。定期对其进行观测，前期每周观测一次，逐步稳定后每月观测一次直至交工。水平位移观测采用SET5B全站仪支导线法进行观测，基准点每观测前进行一次校核。沉降观测采用三等水准测量方法进行观测，观测前要对基准点进行校核。
、
六其它附件附后。
