高铁路基边坡防护工程施工方案.docx

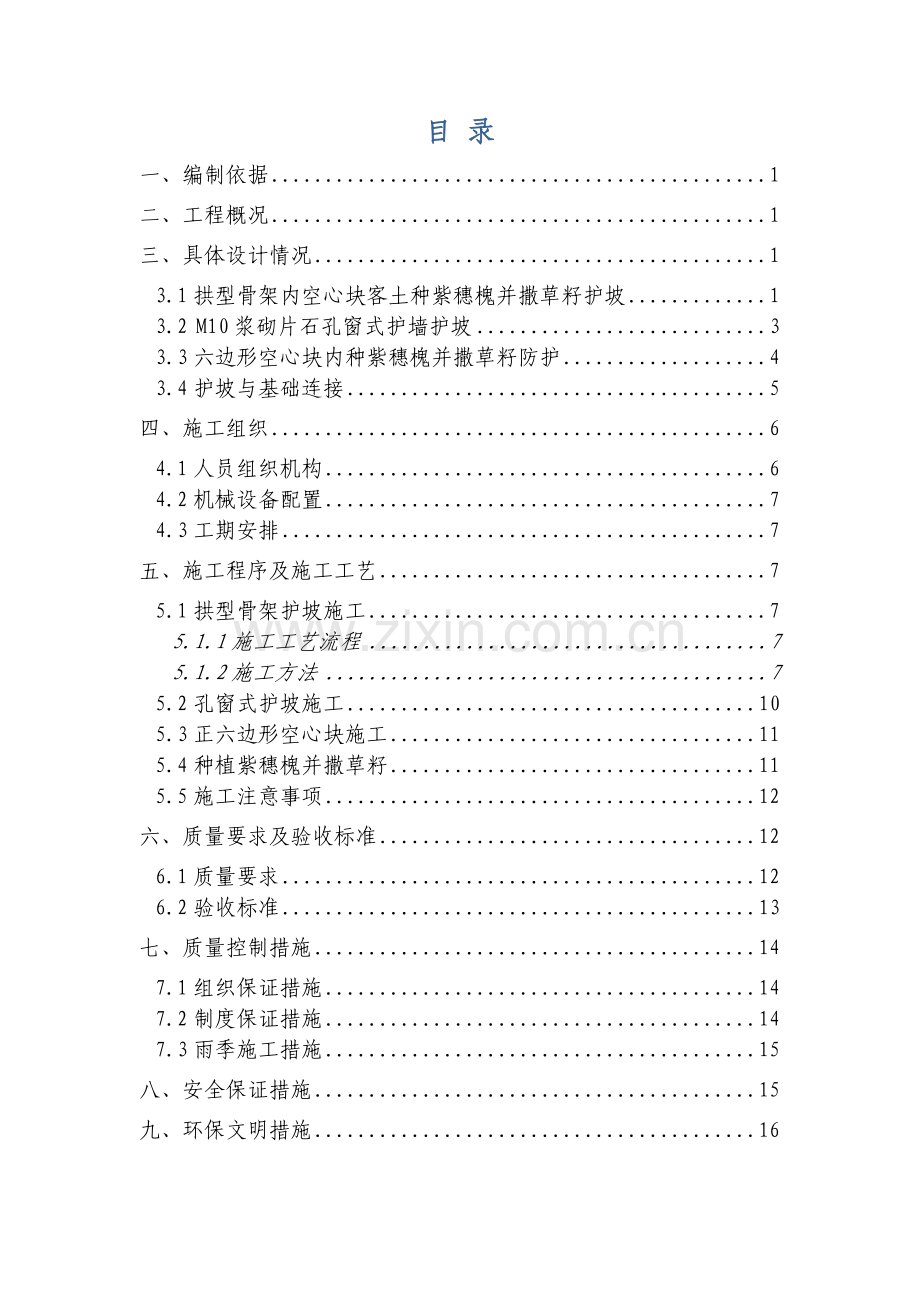

目 录
一、编制依据 1
二、工程概况 1
三、具体设计情况 1
3.1拱型骨架内空心块客土种紫穗槐并撒草籽护坡 1
3.2 M10浆砌片石孔窗式护墙护坡 3
3.3六边形空心块内种紫穗槐并撒草籽防护 4
3.4护坡与基础连接 5
四、施工组织 6
4.1人员组织机构 6
4.2机械设备配置 7
4.3工期安排 7
五、施工程序及施工工艺 7
5.1拱型骨架护坡施工 7
5.1.1施工工艺流程 7
5.1.2施工方法 7
5.2孔窗式护坡施工 10
5.3正六边形空心块施工 11
5.4种植紫穗槐并撒草籽 11
5.5施工注意事项 12
六、质量要求及验收标准 12
6.1质量要求 12
6.2验收标准 13
七、质量控制措施 14
7.1组织保证措施 14
7.2制度保证措施 14
7.3雨季施工措施 15
八、安全保证措施 15
九、环保文明措施 16

路基边坡防护工程施工方案
一、编制依据
1.1《新建青岛至荣成城际铁路施工图》（青荣城际施路-015B~19B）；
1.2《新建青岛至荣成城际铁路施工图》（青荣城际施路通-01B~39B）；
1.3《高速铁路路基工程施工质量验收标准》TB10751-2023/J1147-2023；
1.4《高速铁路路基工程施工技术指南》铁建设[2023]241号。
二、工程概况
新建铁路青岛至荣成城际铁路工程DK47+200~DK49+943.5、
DK58+814~DK59+500段路基边坡防护工程由三种边坡防护形式组成：带截水槽的C25混凝土拱型骨架内铺C25混凝土六边形空心块，块内种紫穗槐并撒草籽；M10浆砌片石孔窗式护墙防护，孔窗内铺C25混凝土六边形空心块，块内客土种紫穗槐并撒草籽；C25混凝土六边形空心块防护，内种紫穗槐并撒草籽。
路基段落防护设计情况见附表一。
三、具体设计情况
3.1拱型骨架内空心块客土种紫穗槐并撒草籽护坡
①拱型骨架净距宽×高=3×3m，拱型骨架截面为L型，宽0.5m，主骨架截面为U型，宽0.6m，骨架嵌入路堤边坡深0.6m，外露截水槽0.1m，宽0.1m。条形基础，底宽0.8m，深1.0m，地面（护道）以上高度1.0m范围边坡坡面采用C25混凝土防护，厚0.4m。
②骨架采用C25混凝土浇筑，截水槽部分采用C25素混凝土预制块砌筑，尺寸为0.3（长）×0.25（宽）×0.1m（厚）。
③每4个拱设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋，深0.3m。
④为便于养护，当防护长度大于300m时应在适当位置如桥头设立C25混凝土踏步，大于500m时每隔300m左右设1道踏步，踏步厚0.6m，两侧的骨架的流水面宽度均为0.3m。
如图所示：

3.2 M10浆砌片石孔窗式护墙护坡
①C25方形植草窗护坡厚0.4m，坡面按间距2m，上、下、左、右交错设立方形绿化窗，窗口尺寸2m×2m，窗内采用预制C25混凝土空心块客土种紫穗槐并撒草籽防护，绿化窗靠上部两个边沿设立C25混凝土挡水板，防止水流冲刷绿化窗内的植物，板厚0.1m，埋入坡面0.15m，外露0.1m。
②护坡每隔2～3m上、下、左、右交错设立孔径0.1m的PVC管泄水孔，孔后0.5m×0.5m 范围内设砂砾石窝状反滤层，厚0.3m。
③护坡沿线路方向每隔10～20m设伸缩缝一道宽0.02m，缝内填塞沥青麻筋。
④坡面适当位置设立踏步，宽0.3m单级踏步高0.2m。采用M10浆砌片石砌筑。
如图所示：

3.3六边形空心块内种紫穗槐并撒草籽防护
①路堤地段护肩下设0.1m宽，0.3m厚的镶边，路堑地段顶设宽1m，厚0.3m帽石；路堤地段坡脚防护高度0.55m（沿坡面斜长1.0m），路堑地段坡脚防护高度0.5m；基础顶宽0.5m，底宽0.7m，埋深不小于1m，在护坡起终点及沿护坡长度每隔10~15m设一道宽0.6m，厚0.1m的肋柱，镶边下部及肋柱两侧设高0.1m的截水槽护肩，镶边、基础、肋柱、截水槽均采用强度等级为C25的混凝土现浇。
②混凝土空心块采用C25混凝土预制,为正六边形。边长0.2m，厚0.04m，高度0.12m。空心块内客土种紫穗槐并撒草籽,用于路基边坡防护即可提高景观效果,又可防止表水对路基边坡的直接冲刷。

3.4护坡与基础连接
如图所示：
3.5重要工程数量
重要工程量有现浇C25混凝土1.5万方，六边形空心块C25混凝土约0.17万方，计约28万块，M10浆砌片石约0.8万方。
四、施工组织
4.1人员组织机构
本段路基防护施工由第四架子队负责。架子队设队长1名，技术负责人1名，专业技术员2名，领工员和工班长各1名。架子队根据管段内的工作量及工期进度规定安排施工人员。拟在第四架子队管段内安排路基边坡防护工程施工人员50人。
第四架子队重要人员组成如下：
架子队队长：李传让
技术负责人：王全心
材料员：王欣余
实验员：吴兴华
质检员：张生敏
安全员：毕士波
技术员：李洪强
领工员：司文震
工班长：郑平良
4.2机械设备配置
机械设备名称
规格型号
单位
数量
备注
挖掘机

台
2

小型发电机
15KW
台
3

混凝土运送车
8-10m3
台
8

空心砖机

台
1~2

吊车

台
2

4.3工期安排
计划施工时间2023月3月10~2023年8月10日。
五、施工程序及施工工艺
5.1拱型骨架护坡施工
5.1.1施工工艺流程
施工准备→测量放样→路基刷坡→护坡基础开挖→混凝土护坡基础浇注→养护→浇筑护脚→养护→拟定拱形骨架位置、尺寸→拱形骨架基础开挖→C25混凝土拱形骨架、截水槽施工→养护→伸缩缝设立→踏步施工→养护→铺设混凝土空心砖→边坡培土、种植紫穗槐及撒草籽→养护。
5.1.2施工方法
5.1.2.1测量放样
①主骨架放样
根据事先排好的主骨架里程计算出主骨架在的坐标，使用全站仪放样主骨架中心里程，并钉桩做标记。
②条形基础放样
参照主骨架的位置，使用线绳和坡度尺按照断面放样基础位置，并钉桩做标记，最后撒白灰线标记出基础开挖的范围。
③主拱架放样
施工前先按照主拱的尺寸制作一个模具，模具尺寸如图所示：

待主骨架的放样完毕后，使用钢尺（或卷尺）测量出主拱底脚所在位置，并将模具固定在坡面上，用白灰线撒出主拱的开挖范围。
5.1.2.2路基刷坡
边坡按设计坡度挂线进行人工修整，路堤段清除坡面浮土及松动石块，缺土部分挖台阶分层填筑；施工前对坡体进整平、夯实，达成路堤压实标准，经验收合格后再做防护。
5.1.2.3条形基础
基础涉及C25混凝土护坡条形基础及护脚施工。条形基础底宽80cm，深100cm。按设计规定挖至设计标高，开挖一段完毕一段。地面以上坡长1m范围内采用现浇混凝土护坡防护，厚40cm。
护坡基础一方面进行测量放样，用白灰洒出开挖轮廓线，采用小型挖掘机进行开挖，基底预留20~30cm，采用人工进行开挖，基底浮土所有清理干净，同时保证原土不受扰动，基底经验收合格后进行混凝土浇筑，使用土模就地浇筑。
条形基础及护脚分两次浇筑，一方面施工混凝土条形基础，达成一定强度后再施工护脚，在施工脚墙时留接茬钢筋。混凝土在拌和站集中拌和，混凝土运送车运送至现场，基础采用滑槽的方式入模，护脚采用小型吊车吊送混凝土入模，插入式振捣器振捣。护脚混凝土施工完毕后分两次进行收面，第一次在混凝土浇筑完毕后，第二次在混凝土初凝前几分钟内进行二次收面效果最佳，可以有效的防止混凝土收缩裂纹。混凝土浇注完毕后及时覆盖洒水养护。基础混凝土按需要及时进行回填，回填过程中采用小型打夯机进行分层夯实。
5.1.2.4拱形骨架施工
①开挖：拱形骨架基础的开挖要根据测量放样的结构形式，做出样板、线架，有关的各部尺寸、变化点的高程要标定在线架与样板上，施工中可经常检查、核对，能较好地控制施工质量。
②浇筑：混凝土在第四拌和站集中拌和，混凝土运送车运送至现场，泵送入模，插入式振动棒振捣。由于路基边坡坡度为1：1.5，骨架混凝土浇筑应从护脚开始，由下而上进行浇筑。混凝土浇筑完毕并收面平整后，及时覆盖洒水养护。
③勾缝：伸缩缝的设立：沿线路方向每4个拱设一道伸缩缝，缝宽0.02m，缝内填塞沥青木板，深0.3m。
④泄水孔：路肩电缆槽外侧设现浇拱形骨架，顶宽0.1m，沿纵向每隔2m设泄水孔一个（与电缆槽泄水孔相应），泄水孔采用预埋PVC管，设4%的向外排水坡。
⑤踏步：为便于养护，在桥台、涵洞等设计规定位置设宽0.6m，厚0.6m的C25混凝土踏步，台阶高0.2m，踏步两侧的骨架的流水面宽度均为0.3m。
5.2孔窗式护坡施工
按照设计位置放出方形植草窗的位置，并挂线做标记。此外按照设计位置放样出坡面泄水孔的位置，并撒白灰标示出管后砂砾石窝状反滤层的开挖范围。
施工前必须清刷坡面松动土层，必要时应进行夯实。浆砌片石护坡砌体应采用坚硬、不易风化的片石以挤浆法砌筑，片石的强度不低于MU30，护坡浆砌前应将石料表面的泥土冲洗干净。砌筑石块的顺序应自下而上进行，试块立砌，缝要错开，石块之间应镶紧，缝隙间用小石块填满塞紧。护坡表面及两端应砌筑平顺，背面必须与坡面密贴，顶面与边坡的缝隙必须封严，对于边坡上的松动土层或石块应清除并用M10浆砌片石回填。
5.3正六边形空心块施工
正六边形空心块边长0.2m,宽0.04m，厚0.12m，采用C25混凝土预制，预制场设在原第四架子队钢筋加工场内，空心块严格按照实验配比材料拌和后，经专业空心砖机压制而成，成品保温保湿养护10天，根据工程进度由汽车运送至现场。
空心块施工要根据测量放样的结构形式，做到混凝土块和坡边一致，空心块和坡面密贴，排列整齐平整，不得扭曲。每隔10m设立一道肋柱，深0.6m,宽0.6m。肋柱中间设立一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋，塞入深度不小于0.2m，在护坡起点和终点设立肋柱。
空心块施工前将路堤坡面按设计坡度刷平，坑洼不平部分填补夯实，使坡面平整。空心块铺设应自下而上，铺设时用橡皮锤敲打使之与坡面密贴，不得用铁锤等硬物。砌筑完毕后在空心块的空心部分回填种植土、清表土、黏性土等。
拱型骨架及孔窗内空心块砌筑参考上述施工，空心块应与骨架流水面平顺，表面与坡面顺接。
5.4种植紫穗槐并撒草籽
在铺设完毕六边形空心块后，在块的空心部分回填适宜植物生长的黏性土，再种植紫穗槐。并根据天气情况进行种植，及时浇水，保证紫穗槐的成活率。撒草籽前，需先清除坡面杂物，再将土体捶实平整，培土坡面比设计喷播后的坡面低5cm，可用木桩将土体固定，并在喷播前洒水，保证喷播时草种与土体良好粘贴；喷射后，覆盖无纺布、草帘等保温保湿及防止雨水冲刷。
在草坪草逐渐生长过程中，对其适时施肥、浇水养护和防治病虫害，施肥坚持“多次少量”的原则。喷播完毕后一个月，应全面检查植草生长情况，对生长明显不均匀的位置予以补播。
5.5施工注意事项
5.5.1施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。
5.5.2骨架混凝土浇筑应自下而上进行，两骨架衔接处应处在同一高度。骨架应与坡面密贴，骨架流水面应与草坡表面平顺。
5.5.3孔窗为了保证质量和外观整齐，施工时应按设计的坡度、厚度和窗口形式挂线放样。
5.5.4护坡圬工与坡面密贴，防护顶面与边坡间的缝隙必须封严。
5.5.5 植物植物防护草籽需选用根系发达茎矮叶茂且适于本地区成活的数年生草种，草籽埋入深度不小于5cm，为使草籽均匀分布，可将种子与砂、干土或锯末混合。草籽养生期内，需用透气农膜覆盖，避免雨水冲刷，及时进行洒水养生。对漏撒、草籽发芽成活过稀部位还应进行补撒。
六、质量规定及验收标准
6.1质量规定
6.1.1施工前应按照《高速铁路路基工程施工质量验收标准》（TB
10751-2023）规定清刷坡面浮土，填补坑凹并拍实使坡面平整。
6.1.2拱形骨架浇筑前应按设计形式尺寸挂线放样、开挖沟槽。拱部骨架应从下往上布置，间距局限性时调整拱间间距在上部增长设拱一道。
6.1.3骨架内填土坡面与骨架坡面保持一致。
6.1.4骨架应与截水槽同时施工，浇筑后边沿应回填好，夯填密实，防止表水侵入冲毁骨架。
6.1.5为保证紫穗槐成活率，种植应在适宜的季节、气候条件下进行，并准时浇灌。
6.2验收标准
（1）骨架护坡防护各部允许偏差及检查数量、检查方法
序号
检查项目
允许偏差
检查数量
检查方法
1
平面位置
±50cm
每段护坡抽样检查4点
仪器测量
2
基底高程
±50cm
每段护坡抽样检查3点
3
坡顶高程
-20/0 mm
每段护坡抽样检查3点
4
骨架净距
±50cm
每段护坡抽样检查6处（上、中、下部各2处）
尺 量
5
骨架宽度及边槽高度
≥设计值
尺 量
6
骨架厚度及嵌置深度
≥设计值
尺 量
7
护肩、镶边及基础
厚度、宽度
≥设计值
每段护坡抽样检查3组
尺 量
8
踏步宽度、厚度
≥设计值
每踏步抽样检查1处
尺 量
9
坡面平整度
≤40mm
每段护坡抽样检查3处
3m长直尺量测
注：每50m护坡作为一段，每段护坡长局限性50m按50m计。
（2）混凝土预制件防护各部允许偏差及检查数量、检查方法
序号
检查项目
允许偏差
检查数量
检查方法
1
平面位置
±50cm
每段护坡抽样检查4点
仪器测量
2
基底高程
±50cm
每段护坡抽样检查3点
3
坡顶高程
-20/0 mm
每段护坡抽样检查3点
4
坡率
±0.5%
每段护坡抽样检查3点
吊垂线
5
护肩、镶边及基础
厚度、宽度
≥设计值
每段护坡抽样检查3组
尺 量
6
踏步宽度、厚度
≥设计值
每踏步抽样检查1处
尺 量
7
坡面平整度
15mm
每段护坡抽样检查3处
3m长直尺量测
8
混凝土块边长
+6/-3mm
按混凝土预制件数量的2%抽样检查
尺 量
混凝土块对角长
+6/-3mm
尺 量
混凝土块厚度
+4/-2mm
尺 量
注：每50m护坡作为一段，每段护坡长局限性50m按50m计。
七、质量控制措施
7.1组织保证措施
建立健全质量保证体系，成立质量管理机构，将质量责任贯彻到人。全面实行质量管理工作,不断推动新技术、新工艺、新材料、新设备的应用，不断提高施工工序质量的控制能力，保证工程质量达成优质标准，实现创优目的。
7.2制度保证措施
依据分工负责，互相协调的管理原则，层层贯彻职能、责任、风险和利益，做到各司其职、各负其责，保证在整个工程施工生产过程中，质量保证体系正常运作和发挥保障作用；坚持自检、互检、工序交接检查的“三检”制度，做好施工全过程的质量控制工作，发现问题及时报告并解决。；坚持材料检查制度，材料进场前检查验收或取样送检，防止不合格材料进入现场；坚持施工过程质量检查制度，施工过程的质量控制通过“跟踪检测、复测、抽样检查”三级检测制度来实现，对工班作业检测由专业人员跟踪检测，实验室进行复测和抽样检测；各种仪器、仪表均按照计量法的规定进行标定。分部设专人负责计量工作，设立帐卡档案，进行监督和检查；测量资料必须经换手复核无误，再报监理工程师审查认可，方可用于施工，并对中线桩、水准点建立定期复测检查制度，测量与施工建立联系制度，对监控测量的数据及时反馈到施工方案中，并根据反馈信息及时调整施工方法，保证施工质量。
7.3雨季施工措施
工区成立雨季施工领导小组，组长由工区经理兼任，各职能部门负责人为小组成员。制订和贯彻雨季施工工作制度。明确领导小组成员和各施工单位的责任分工，做到责任到人，各负其责。实行雨季值班制度。
雨季来临前备足水泥、砂、石等重要材料，保证路基防护的正常施工。工管部做好天气预报资讯收集，遇有雨情及时告知做好防止工作。现场配备水泵等必要的机具设备，以便及时排除施工场地积水，保证较好的作业场面。施工作业人员配备雨衣、雨鞋等劳动保护用品。
根据天气情况，灌注砼时应尽量避开大雨天气，若确需雨天施工时，必须搭设工棚，以保证砼的浇筑质量。刚浇好的砼若遇雨天，采用塑料薄膜进行覆盖，不宜用草袋覆盖，以免影响砼面层色泽。拌和站人员经常检查砼骨料的含水量，及时调整配合比。
保持排水设施的畅通，严禁将弃土、弃渣、生活垃圾等倾倒于临时水沟内，保证其泄洪能力。对电机设备做好避雨防潮设施，使用前检查接地装置、漏电保护是否正常。
八、安全保证措施
8.1、 树立安全第一、文明生产的观念，严守操作规程，避免设备、质量和人身事故的发生。
8.2、 关键工序上墙，技术工种持证上岗。
8.3、 实行逐级安全技术交底制。
8.4、 安全防护措施齐备，设备器具必须合理使用。
8.5、 参与施工的人员均应通过培训及技术交底，熟悉施工的流程及关键环节。
8.6、对的佩带安全帽。
8.7、严格遵守安全用电的有关规程。
8.8、严禁对运转中的机械设备进行维修、保养调整等作业。
8.9、与本地气象部门加强联系，了解近期气象预报，掌握雨汛情况，做到心中有数，一旦遇有灾害性天气和水情，及时做出部署。
九、环保文明措施
9.1现场因修整石料而产生碎屑，必须集中堆放，便于清理，避免四处散落，污染环境。
9.2用于植草的肥料，使用后妥善保管，避免泄露，污染水源。
9.3现场浇注混凝土而产生的废料应集中解决，统一运至指定弃土场妥善解决。
9.4基础施工完毕后，保证临时排水设施通畅，避免积淤。
9.5现场模板等周转材料堆放整齐，机具设备摆放位置合理。
9.6现场设立工程简介，操作规程、安全揭示等标牌。
9.7保证施工现场清洁卫生，施工便道无积水。
