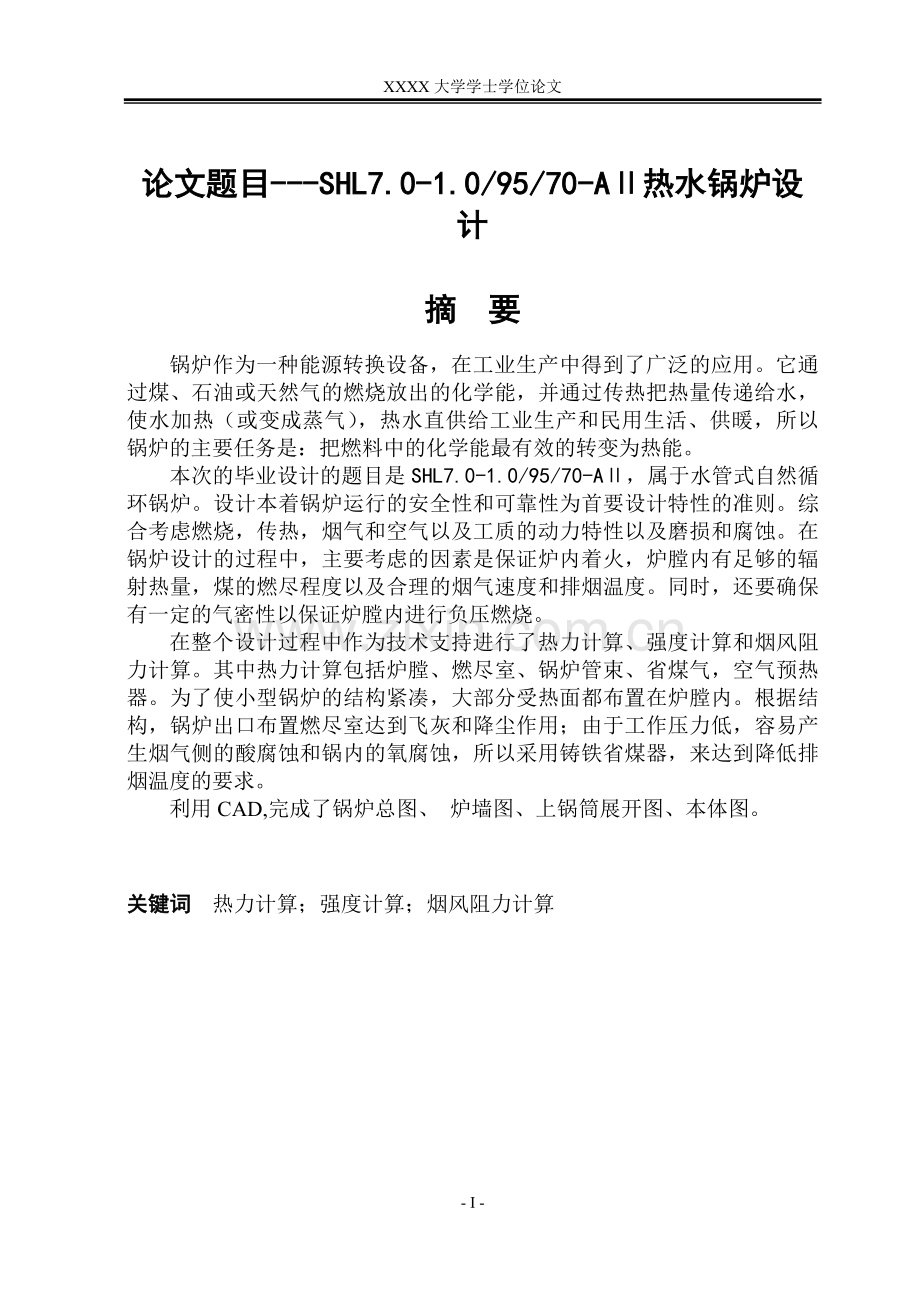

1、XXXX大学学士学位论文论文题目-SHL7.0-1.0/95/70-A热水锅炉设计摘 要锅炉作为一种能源转换设备,在工业生产中得到了广泛的应用。它通过煤、石油或天然气的燃烧放出的化学能,并通过传热把热量传递给水,使水加热(或变成蒸气),热水直供给工业生产和民用生活、供暖,所以锅炉的主要任务是:把燃料中的化学能最有效的转变为热能。本次的毕业设计的题目是SHL7.0-1.0/95/70-A,属于水管式自然循环锅炉。设计本着锅炉运行的安全性和可靠性为首要设计特性的准则。综合考虑燃烧,传热,烟气和空气以及工质的动力特性以及磨损和腐蚀。在锅炉设计的过程中,主要考虑的因素是保证炉内着火,炉膛内有足够的辐射

2、热量,煤的燃尽程度以及合理的烟气速度和排烟温度。同时,还要确保有一定的气密性以保证炉膛内进行负压燃烧。在整个设计过程中作为技术支持进行了热力计算、强度计算和烟风阻力计算。其中热力计算包括炉膛、燃尽室、锅炉管束、省煤气,空气预热器。为了使小型锅炉的结构紧凑,大部分受热面都布置在炉膛内。根据结构,锅炉出口布置燃尽室达到飞灰和降尘作用;由于工作压力低,容易产生烟气侧的酸腐蚀和锅内的氧腐蚀,所以采用铸铁省煤器,来达到降低排烟温度的要求。利用CAD,完成了锅炉总图、 炉墙图、上锅筒展开图、本体图。关键词热力计算;强度计算;烟风阻力计算Design of SHL7-1.0/95/70-P boilerAb

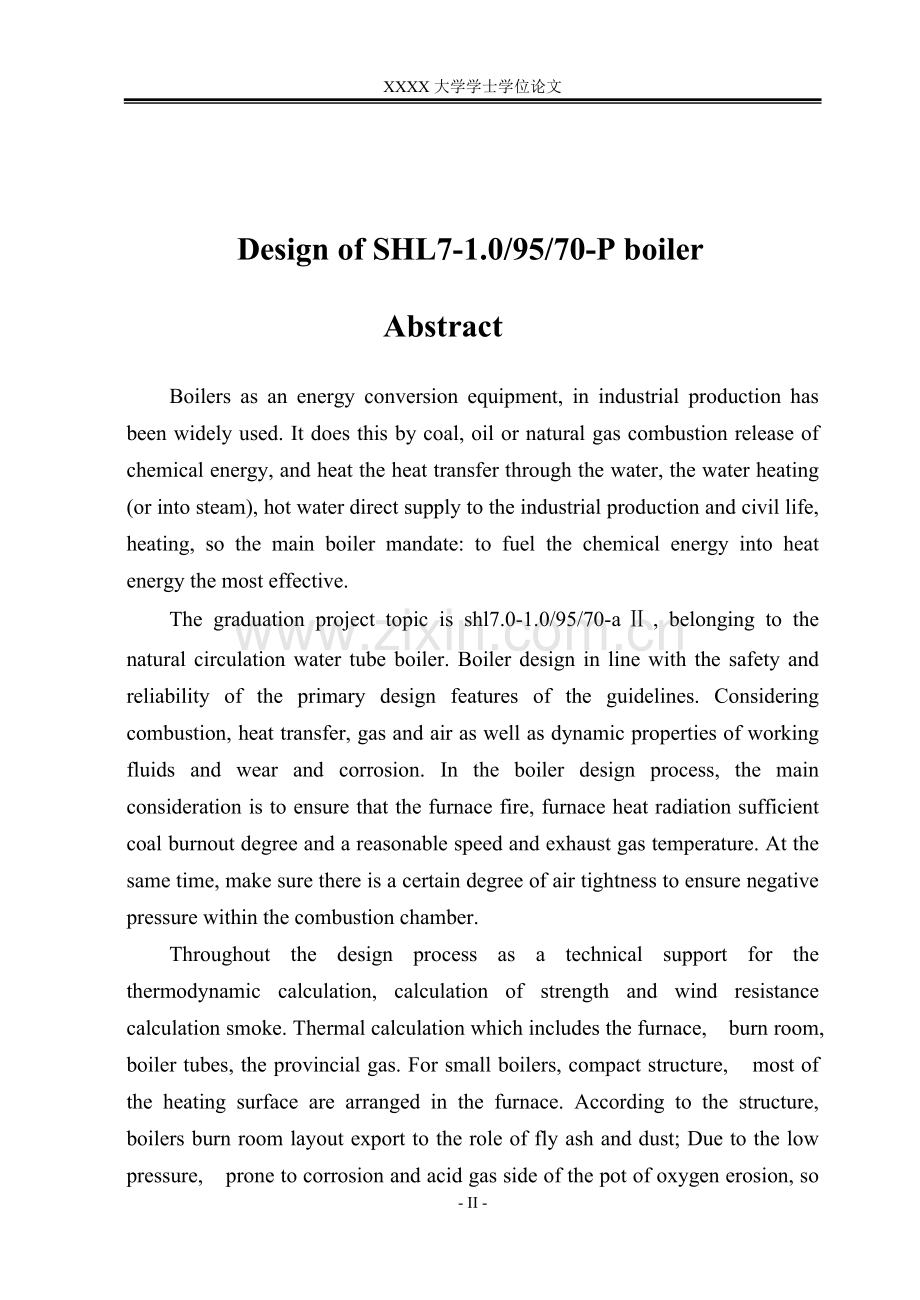

3、stractBoilers as an energy conversion equipment, in industrial production has been widely used. It does this by coal, oil or natural gas combustion release of chemical energy, and heat the heat transfer through the water, the water heating (or into steam), hot water direct supply to the industrial p

4、roduction and civil life, heating, so the main boiler mandate: to fuel the chemical energy into heat energy the most effective. The graduation project topic is shl7.0-1.0/95/70-a, belonging to the natural circulation water tube boiler. Boiler design in line with the safety and reliability of the pri

5、mary design features of the guidelines. Considering combustion, heat transfer, gas and air as well as dynamic properties of working fluids and wear and corrosion. In the boiler design process, the main consideration is to ensure that the furnace fire, furnace heat radiation sufficient coal burnout d

6、egree and a reasonable speed and exhaust gas temperature. At the same time, make sure there is a certain degree of air tightness to ensure negative pressure within the combustion chamber. Throughout the design process as a technical support for the thermodynamic calculation, calculation of strength

7、and wind resistance calculation smoke. Thermal calculation which includes the furnace, burn room, boiler tubes, the provincial gas. For small boilers, compact structure, most of the heating surface are arranged in the furnace. According to the structure, boilers burn room layout export to the role o

8、f fly ash and dust; Due to the low pressure, prone to corrosion and acid gas side of the pot of oxygen erosion, so cast iron economizer, reducing the exhaust gas temperature requirements. Use of CAD, to complete the total Figure boiler, furnace wall chart, the drum expansion plan, body plan.Keywords

9、 thermodynamic calculation; strength calculation; smoke wind resistance calculation目 录摘要Abstract第1章 绪论1第2章 锅炉方案设计及结构简介22.1 方案论证22.2 设计锅炉结构及特性:42.2.1 锅炉各部分结构特点如下:52.2.2 锅炉特性:7第3章 热力计算83.1 锅炉规范、辅助计算及热平衡计算83.1.1 设计参数83.1.2 燃料特性83.1.3 辅助计算83.2 各部分热力计算133.2.1炉膛计算133.2.2燃尽室计算173.2.3锅炉管束203.2.4省煤器计算223.2.5

10、空气预热器计算243.3 热力计算的误差校核263.4 热力计算结果汇总表263.5 本章小结27第4章 强度计算284.1 上锅筒强度计算284.1.1 筒节壁厚计算284.1.2 上锅筒有孔封头的强度设计304.2 下锅筒强度计算314.2.1 下筒节壁厚计算314.2.2 下锅筒有孔封头的强度设计324.3 前后集箱开孔计算334.4 集箱无孔端盖计算344.5 安全阀排放能力计算354.6 本章小结35第5章 锅炉烟风阻力计算36结论44致谢45参考文献46附录A47附录B53- V -第1章 绪论热水锅炉在人们的日常生活中不可缺少的热力设备。又因为其分布的部门广,数量多,在国民经济中

11、占有重要的地位。它通过煤,石油等燃料的燃烧释放出的化学能,并通过传热把热量传给水,使水加热,热水直接供给工业生产和民用生活。随着高科技的飞速发展,锅炉的设计和应用技术也得到了很大的提高,现在燃烧机械化,给水自动化都已经得到实现。然而,在我国东北,华北,西北地区,冬天寒冷,利用蒸汽锅炉采暖,热量损失巨大,与蒸汽锅炉采暖相比,热水系统的热量损失要小的多。因为他使用的是单相介质热水作为系统,无蒸汽产生,漏水量很少,管道的散热损失也少,同时,热水锅炉连续供给温度不很高的热水,室内温度比较稳定,系统比较安全,维修费用比较低。因此,热水采暖正逐步取代原有的蒸汽采暖。本次的设计方案完成SHL-7-1.0/9

12、5/70-A的设计。锅炉的燃烧设备采用机械化的链条炉排,采用分段送风,出灰有灰渣井。锅炉的炉膛内设有前后拱,燃烧后的烟气从炉室出来后在对流受热面中多次绕行,然后进入尾部的烟道,在尾部的烟道设有省煤器和空气预热器,用来加热给水和预热空气。本次设计设计方案过程中,本着可靠性,经济性,简单易行的原则,使个结构的布置尽量首尾相顾,浑然一体。由于理论知识以及实际经验的欠缺,希望通过本次毕业设计,对锅炉的设计和设计有更进一步的了解和掌握,并巩固了基础知识,设计中难免存在一些缺点和错误,恳请老师给予帮助和指正。第2章 锅炉方案设计及结构简介2.1 方案论证对于锅炉的设计,可以采用局部设计方案,也可以采用整体

13、设计方案。本次设计的任务是锅炉进行设计,一般来说,不适合采用局部的设计。整体设计是为了保证锅炉出力和参数的条件下,尽量的使用原有的设备,对锅炉进行大规模的彻底的设计。由于利用了一些原有的设备,整体设计可以节约一定的成本,而且能够满足锅炉的额定出力,满足锅炉的负荷要求,但是整体设计的改动较大,工期较长,而且设计后的和原有的设备的寿命不同,两者之间存在着隐患。相比较而言,整体的设计就有更大的优点。整体的设计就是保持原有的燃烧受热面和对流受热面不便,只是对相关的差异性的地方进行设计,这可以说是合条件的适当的设计。本次设计主要应用了局部的设计方案,主要的设计有:1)设计了锅内装置;2)优化了一次风系统

14、;3)对省煤器给水方式的设计;4)设计了空气预热器的结构;5)对锅炉顶棚,平台及扶梯的设计。该方案的优点是避免了过多的能源浪费,结构简单,工程的工期短,工作量少。本次设计的课题为SHL71.0/95/70A,该锅炉属于低压小型工业锅炉,受到应用条件的限制,需要停炉和起炉,负荷经济变化,采用双锅筒,正是基于此。因双锅筒水容量较大,并且有较大的蓄热能力,所以适应负荷变化能力强,且气压稳定,运行特性好,自然循环特性条件好,对于低压锅炉单靠辐射受热面是不够的,而双锅筒可以布置较多的对流受热面。采用横置式可以使锅炉结构紧凑,尺寸小,便于安装。设计后的热水锅炉也沿袭了蒸汽锅炉的这些优点。热水锅炉自然循环的

15、运动压头来自水温差而产生的密度差,其植极小。由于热水所载带的只是物理显热,不存在蒸发潜热,热水的载热量要比蒸汽小得多,热水锅炉锅水不浓缩,水质变化不大,因此对补给水硬度要求克略低点,此外,热水锅炉的低温受热面容易发生低温腐蚀和堵灰。为了减少不完全燃烧损失,以便提高热效率,在炉膛和锅炉管束之间布置燃尽室,燃尽室既可以调节合理烟速,烟气中的飞灰在其中起飞灰沉淀作用,也承担部分的换热,使得未燃物得到充分的燃烧,同时,也起了保护后面管束免受磨损的作用。锅炉管束中烟气作混合冲刷。烟道呈倒S形,可以降低钢耗,减少总体尺寸。对于错列的管束,传热的效果好,但烟气的流动阻力大,对于管的磨损较大,所以管束采用顺列

16、布置,目的是为了减少阻力,降低电耗,提高效率,同时也使加工工艺简化。因为烟气流程中有冲刷死角,可以采用较小的热有效系数来补偿,而三个烟道的流通截面积逐渐减小,保证了烟速的均匀性,换热效果好。同时每一流程都设置了吹灰器。管束在节距的选择上主要考虑以下因素:第一,相邻两根管子焊接时,热影响区不重合;第二,焊缝及热影响区内,不可开孔;第三,保证烟速合理性。烟气温度的选取重点是炉膛出口烟温l”和排烟温度py的选取。由于l” 直接影响锅炉的经济性和安全性,所以l” 的选择一定要合理:若l” 过低,不经济且炉膛温度水平降低,对燃烧不利,使固体和气体不完全燃烧损失增加;若l” 过高,将引起受热面结渣,影响锅

17、炉的安全可靠运行。所以对一般煤种,在热水锅炉中,l” 应选择在900-950范围内。同样对排烟温度的选择,也应根据技术经济性分析来选取:若py降低,锅炉排烟热损失减少,效率提高从而节约燃料,降低锅炉运行费用。但py 过低时,传热不良从而使尾部受热面增加,体积增大,金属耗量增加,投资增加,同时py 太低时尾部受热面易发生低温腐蚀或堵灰,影响运行可靠性。所以py 在D6t/h的锅炉中,根据所用煤种水分和硫分的大小,不宜低于150,通常新设计锅炉取为160-180。热空气温度trk的选择同样重要。原则是:“保证燃料在锅炉炉膛中迅速着火”,根据这一要求,trk 应该高一些,但选高些将会使空气预热器的体

18、积增大,安装困难,投资大,因此,对于一般工业锅炉只要燃烧稳定,热空气温度不必太高,在上述的排烟温度条件下,trk也不可能太高,对火床炉trk在80160。为了降低py,锅炉尾部设有尾部受热面:省煤器、空气预热器。省煤器除了可以降低排烟温度,还可以利用尾部烟气的热量加热锅炉给水,提高锅炉热效率减少燃料耗量,然而,对于热水锅炉的省煤器而言,省煤器加热给水的作用并不是很明显的主要还是用来降低烟气的温度,为了避免省煤器中的水速过高,发生水冲击,把省煤器改成并列式,以减小水的流速.此外,在省煤器的给水进口加一条直通锅炉的给水管,以备省煤器损坏的时候,由此管直接供水给锅炉,防止影响锅炉给水,并且,还要给省

19、煤器定期吹灰,保证其传热的最佳效果.而采用省煤器降低py时省煤器的工质锅炉给水比这一饱和温度低得多,因此传热温压较大,这样在降低同样数值的烟气温度时,所需省煤器受热面积比蒸发受热面少很多,降低了生产成本。由于本锅炉压力低,所以采用耐腐蚀的铸铁省煤器,为了安全,设置烟气和给水旁通系统。空气预热器除了可以为燃料提供热空气,改善着火和燃烧条件外,更重要的是,省煤器的给水温度为70,仅用省煤器来降低排烟温度其传热温差太小,不经济,因此必须布置入口温度为20的空气预热器。为了烟气侧和空气侧放热系数接近,得到较大的传热系数,尽量使wk/wy=50%-55%,使流动趋于逆流,可以得到较大的温压。此外,还加进

20、了外伸烟道,这种布置有利于省煤器,空气预热器的布置,同时,也能减少对于锅炉房的设计,节约成本。还对扶梯的不合理布置进行了设计。2.2 设计锅炉结构及特性:锅炉本体大致可分为:水冷壁、锅炉管束、省煤器、空气预热器,它们都是各种类型的受热面,烟气的热能通过这些受热面传递给工质。锅炉本体一侧处在高温烟气条件下,因而要求它们的结构和材料要能够承受高温和抵抗烟气的腐蚀;锅炉的另一侧工质是水和空气,水和空气工作时具有很高的压力,所以锅炉本体主要部件还要具有一定的承受能力;另外,锅炉本体还要有良好的传热性能。燃烧设备:煤斗、煤闸门、链条炉排、风室和炉拱等。燃烧设备要能适应不同煤种的燃烧,保证燃料的及时着火和

21、燃尽,还应有一定的燃烧强度,能给锅炉提供足够的可利用热能。锅炉炉墙:金属框架和砖结构。金属框架起支撑、稳定作用,要具有一定的强度和稳定性;砖结构起耐热、绝热、保温、密封作用。本次设计任务是设计SHL71.0/95/70- A,即双锅筒横置式链条炉,自然循环水管锅炉,额定热功率14MW,额定工作压力为1.25Mp,设计成SHL-7.0-1.0/95/70-A,即双锅筒横置式链条炉,自然循环热水锅炉,设计煤种为山东良庄二类烟煤,它包括以上三大部分,其结构特点如下:1 据锅炉行业长期对双锅筒7MW锅炉运行经验,水管系列采用51的碳素钢管,管束弯头半径R160mm。2 燃烧方式采用加煤斗正转链条炉排。

22、3 锅炉炉膛采用前后拱配合方式。后拱低而长,倾角为14,覆盖率为35%,通过前后拱的配合可以使燃料迅速着火,减少了固体不完全燃烧损失。4 炉排有效宽度为2100mm,长度为5000mm,有效面积为10.61m2。 5 采用双侧进风,分段送风,可调节燃烧状况,改善燃烧区段性。2.2.1 锅炉各部分结构特点如下:本锅炉是按燃用贫煤设计的,但也适用于其它与贫煤煤种近似的燃料。锅炉构造仅考虑承受锅炉本体的载荷在六级地震情况下安全运行。因此当属于锅炉以外的烟、风、汽水管道要支撑在锅炉构架上时,必须按负荷的大小及负荷着力点的位置校核构架强度,必要时另行加固。设计后的锅炉为双锅筒横置式自然循环水管锅炉,燃料

23、从加煤斗落至炉排上,转动炉排,把煤送到炉膛点燃燃烧,空气由炉排先分段进入炉膛后端,煤燃成灰渣后经挡渣板落入灰斗,燃烧产生的烟气,从炉膛上部通过燃尽室,对流管束后,流向尾部受热面,最后由引风机排入烟囱。水循环的路线:上锅筒中的水,从锅筒后部对流管束下降到下锅筒,经过各个连接器进入集箱,在从各水冷壁管上升,进入上锅筒.另一个循环回路是由锅筒的后部的下降管送入下锅筒,然后由前方的上升管进入上升管,完成锅炉本题的水循环.锅炉各部分特点如下:1. 锅筒及炉内设备:锅筒是容纳水和蒸汽的筒形受压容器,采用双锅筒结构,既经济易安装,检修固定方便。a.上锅筒:内径1200mm,壁厚22 mm,筒身长3800 m

24、m,包括两侧封头一起为4888mm。上锅筒筒身用20g钢板热卷冷校而成,封头为20g钢冲压而成的椭圆形封头,为了焊接方便,封头和筒身壁厚都采用一致即22 mm,上锅筒中的设备有:在锅筒内安放了直径219的进水管和出水管,还有均匀分水系统.b.下锅筒:下锅筒内径Dn=1000mm,壁厚=16mm,筒身长 3000 mm,包括两侧封头一起为3885mm,筒身及封头都为20g钢板制成。下锅筒底部有定期排污管,以便排出杂质和沉淀物。上下锅筒之间有管束。2. 水冷壁在锅炉炉膛内经常布置大量水冷壁,一方面可以充分发挥辐射受热面热强度的特点,同时它用来保护炉墙免受高温破坏使灰渣不易粘结在炉墙上,防止炉膛被冲

25、刷磨损,过热破坏。它是自然循环锅炉构成水循环回路不可缺少的重要部件。本锅炉炉膛内四壁都布置有水冷壁其中前墙由19根513的碳素钢管节距为120mm组成,前墙水冷壁管组下部焊在2196的集箱上,上部直接与锅筒焊在一起,后墙与前墙相同由 19根513的碳素无缝钢管组成。两侧水冷壁分别由18根513的碳素无缝钢管节距为110mm组成,上下部分别与上下集箱连接,集箱规格为2196,由6根1084,的钢管,所有下降管均从上锅筒中引出。3. 燃烧设备:燃烧由煤斗和正转链条炉排及其传动装置组成,炉排有效燃烧面积为10.6m2 . 4. 锅炉管束:上下锅筒中心距为4600mm,中间由224根513碳素无缝钢管

26、焊在上下锅筒而组成,管子顺列布置,横向14根,纵向16根,横向节距为110 mm,纵向节距为110 mm,同时隔板把它分隔成倒“S”型烟道,流通面积逐渐减小,以利于传热和烟道烟速均匀。上下锅筒及管束通过上锅筒支撑在锅炉钢架上。 5. 省煤器:本锅炉为小型低压锅炉,采用单级耐腐蚀铸铁式省煤器。省煤器规格为603,安装有4排8列省煤器管,受热面积为69.76 m2,烟气流通截面积为0.704 m2,6空气预热器该蒸汽锅炉采用钢管式空气预热器,顺列布置,由484根401.5组成,横向节距60mm,纵向节距40mm,烟气在管内自上而下流动,空气在管外做横向冲刷。,冷空气由20被加热到119.21变成热

27、空气后由热空气管道进入炉膛,空气预热器的受热面积为116.37m2。设计后的空气预热器顺列布置,由484根401.5组成横向节距为60mm, 纵向节距为40mm,高3000mm. 7. 钢架、平台和扶梯:为了支撑锅筒、集箱、管子及炉墙,设置了钢架,锅炉本体重量由钢架传至基础,为安装、检查和维修,设置了平台,各平台之间由扶梯连接。8. 炉墙炉膛炉墙的负荷作用在钢架和基础,分三层。内层为耐火砖,中间层为硅藻土保温砖,外层为红砖。在侧墙上分别在前拱下方,锅炉管束中部,燃尽室,省煤器上方,空气预热器上方,以及后拱上方均开有人孔,以便安装维修,清除灰渣。9. 锅炉范围内的阀门仪表锅炉产生的热水由热水引出

28、管供给用户。为了保证锅炉安全,装有两个的安全阀,同时在上锅筒装有两个Y200的压力表以便观察压力,有紧急排气阀一个,水压表两个。为了省煤器检修时锅炉安全运行,设有旁通烟道和旁通水道。2.2.2 锅炉特性:1.锅炉规范:见锅炉参数表2-1表2-1锅炉参数型号额定热功率额定压力热水温度给水温度SHL-7.0-1.0/95/70A7MW1.0Mpa95702.燃料特性:见燃料特性表 2-2表2-2 燃料特性碳氢氧氮硫水分灰分挥发分低位发热量符号数值46.553.066.110.881.949.0032.4838.5017693.4KJ/Kg3管子特性:管子特性见表2-3表2-3 管子特性名称管径厚度

29、节距排列及气流流向符号Dw横向纵向管子排列方式烟气冲刷方式烟气与工质流向单位MmMmMm水冷壁513110锅炉管束513100125顺列横向交叉流省煤器603144144顺列横向交叉流空气预热器401.5错列纵向交叉流下降管1084.5导水管10844.主要经济技术指标:主要经济技术指标见表2-4表2-4 主要经济技术指标锅炉效率(%)排烟温py()燃料耗B(kg/s)给水温度tgs()78.431700.5070 5.锅炉基本尺寸:锅炉基本尺寸见表2-5表2-5 锅炉基本尺寸炉膛宽度炉膛深度上下锅筒中心距锅炉外形尺寸长宽高单位MmMmMmMmMmMm数值2100220046001080040

30、009300第3章 热力计算3.1 锅炉规范、辅助计算及热平衡计算3.1.1 设计参数本次设计的任务是设计SHL7-1.0/95/70-A.主要参数如下: 1锅炉额定热功率:Q=7MW 2锅炉额定压力:p=1.0MPa 3回水温度:tgs=70 4冷空气温度 tlk =20 5出水温度 tcs=953.1.2 燃料特性1 燃料名称:烟煤;产地:山东良庄 2 燃料工作基(应用基)成分碳氢氧氮硫水分灰分挥发分低位发热量符号数值46.553.066.110.881.949.0032.4838.5017693.4KJ/Kg3.1.3 辅助计算1空气平衡烟道各处过量空气系数,各受热面的漏风系数,列于表3

31、-1中。炉膛出口过量空气系数按文献1表3-1取。烟道中各受热面的漏风系数按表3-3取。表3-1烟道中各处过量空气系数及各受热面的漏风系数烟道名称过量空气系数漏风系数 炉 膛1.450.1燃 尽 室1.451.550.05锅 炉 管 束1.551.600.1省 煤 器1.601.750.15空 气 预 热 器1.751.850.12 烧产物的容积及焓的计算1)理论空气量及=1时的燃烧产物容积的计算理论空气量Vo=0.0889(+0.375)+0.265-0.0333 =4.81Nm3/kgRO2理论容积VRO2=0.01866(+0.375)=0.882 Nm3kgN2理论容积VoN2=0.79

32、Vo+0.8/100=3.807Nm3/kgH2O理论容积VoH2O=0.111Hy+0.0124Wy+0.0161Vo=0.529 Nm3/kg2)不同过量空气系数下燃烧产物的容积及成分见表3-2 表3-2 烟 气 特 性 表序号名称符号单位计算公式及来源炉 膛燃尽室锅炉管束省煤器空气预热器1入口过量空气系数1.451.501.601.752出口过量空气系数1.451.501.601.751.853平均空气系数pj1.451.4751.551.6751.804水蒸汽容积VH2ONm/ 0.56380.56580.57160.58130.59105烟气总容积VyNm/ 7.38257.5028

33、7.86358.46489.06606RO2容积份额rRO2/0.11950.11760.11220.10420.09737H2O容积份额rH2O /0.07170.07050.06730.06250.0583.8三原子气体容积份额rq 0.0.19010.1880.17950.16670.15569烟气重量G/ 9.7849.94110.41211.41211.98310飞灰浓度fh/ 0.00660.00650.00620.00590.0054注:飞灰份额afh按表3-1取0.2。3)不同过量空气系数下燃烧产物的焓温表见表3-3表 表3-3 不同过量空气系数下燃烧产物的焓温表烟气温度VRO

34、2=1.047 (m3)标准/kgVoN2=4.4068(m3)标准/kgVoH2O =0.4619 (m3)标准/kgV=5.57 (m3)标准/kgCco2kJ/(m3)标准IRO2= VRO2* Cco2kJ/kgCN2kJ/(m3)标准IN2= VN2 * CN2kJ/kgCH2OkJ/(m3)标准IH2O= VH2O* CH2OkJ/kgCkkJ/(m3)标准Iko=Vo* CkkJ/kg100170.0149.94129.6494.91150.579.88132.4634.92200357.5315.32259.9993.63304.5161.35266.41279.4630055

35、8.8493.04392.01492.62462.7244.93402.71938.43400771.9680.90526.52006.29626.2331.15541.82607.02500994.4877.71663.82527.85794.9420.50684.23290.046001224.71080.45804.13060.83968.9512.55829.73992.37001461.91289.48947.53609.041148.8607.72978.34704.188001704.91503.811093.64164.861334.4705.691129.15430.4990

36、01952.31721.661241.64728.291526.0807.251282.36166.4210002203.51943.931391.75299.341722.6911.471437.36902.3511002458.42168.961543.75978.011925.11018.331594.97671.9512002716.62396.391697.26460.482132.31127.831753.48431.9313002976.72625.171852.87054.372343.61239.981914.39206.3414003239.02856.802008.776

37、48.262559.21353.712076.29986.5615003503.13089.652166.08245.962779.11470.092238.910769.1116003768.83324.262324.58851.283001.81588.062402.911557.9517004036.33559.7524849456.593229.31708.142567.312348.71续表3-3Iyo=IRO2+IN2+IH2OIy= Iy+(-1) Iko KJ/Kg=1.45=1.50=1.60=1.75=1.85kJ/kgIIIIIIIIII722.941264.411465

38、.732238.422430.342558.282230.593393.453684.413878.263018.344582.64947.445224.163825.125799.17549.134653.885506.347858.436374.369089.617257.2011027.09100340.418154.7411260.8011605.929064.3012516.689984.3013779.0710920.0615062.9111858.7716352.2712805.7017652.0113763.6018964.8914724.9119664.393锅炉热平衡及燃料

39、耗量计算见表3-4表3-4 热平衡及燃料消耗量计算序号名称符号单位计算公式或来源数值1燃料低位发热量KJ/由给定燃料定17693.00 2冷空气温度tlk给定20.00 3理论冷空气焓IlkKJ/127.08 4排烟温度py假设170.00 5排烟焓IpyKJ/(表-3)2170.12 6固体不完全燃烧损失q4%1表3-187气体不完全燃烧q3%1表3-11.08排烟损失q2%10.69散热损失q5%1表3-61.710飞灰份额afh1表3-60.20 11灰渣焓chzKJ/按附表取(600)554 12灰渣物理热损失q6%0.814 13锅炉总热损失q%21.574 14锅炉热效率%78.4

40、3 15给水温度tgs给定70.00 16给水焓igsKJ/查未饱和水性质表293.89 17排污率pw%给定0.00 18热水焓ibqKJ/查水和蒸汽性质表398.79 19锅炉输出热量QlKW给定7000.00 20燃料消耗量B/s0.5 21计算燃料消耗量Bj/s0.4997 22热风温度trk取定10.27 23理论热空气焓I0rkKJ/查表-31.30 24保热系数0.983.2 各部分热力计算3.2.1炉膛计算3.2.1.1炉膛周界计算炉排面积热负荷qR=800KW/m2炉排面积R=BQyd/qR =0.4717963.4/800=10.6m2取炉排长度L=5m 炉排宽S=R/L=

41、10.6/5=2.12m 锅炉炉膛草图a.前墙面积Fq光管面积:Fq1=2.52.1=5.25覆盖耐火砖面积:Fq2=2.5(1.151+1.018)=4.94前墙面积:Fq3=2.50.4=1前墙总面积:Fq= Fq1Fq2Fq3=11.67b.后墙面积Fh光管面积:Fh1=2.12.850=5.985覆盖耐火砖面积:Fh2=2.51.809=4.523后墙面积Fh3=2.50.4=1后墙总面积:FH=FH1+FH2+FH3=13.168c.左侧墙面积Fzc 软件计算 左侧墙总面积:Fzc= 13.619 d.右侧墙面积Fyc 右侧墙面积:Fyc= Fzc=13.619 e.顶棚面积Fd 顶棚面积 : Fd=2.52.319=5.758 f.出口窗面积Fch 出口窗面积:Fch=2.11.35=2.835 g.炉排面积R=10.6 周界面积:Fl=Fq+Fh+Fzc+Fyc+Fd+Fch+R=69.70372. 炉膛容积计算Vl 炉膛容积Vl=2.5Fzc=2.513.619=87.02m33. 辐射受热面的计算a.前墙辐射受热面积Hq光管:s/d=125/51=2.45,e/d=0.5,x=0.735 Hq1=xFq1=0.7355.25=4.466耐火砖:Hq2=0.15Fq2=0.155.4225=0
