PPR管各种接头产品名称.doc

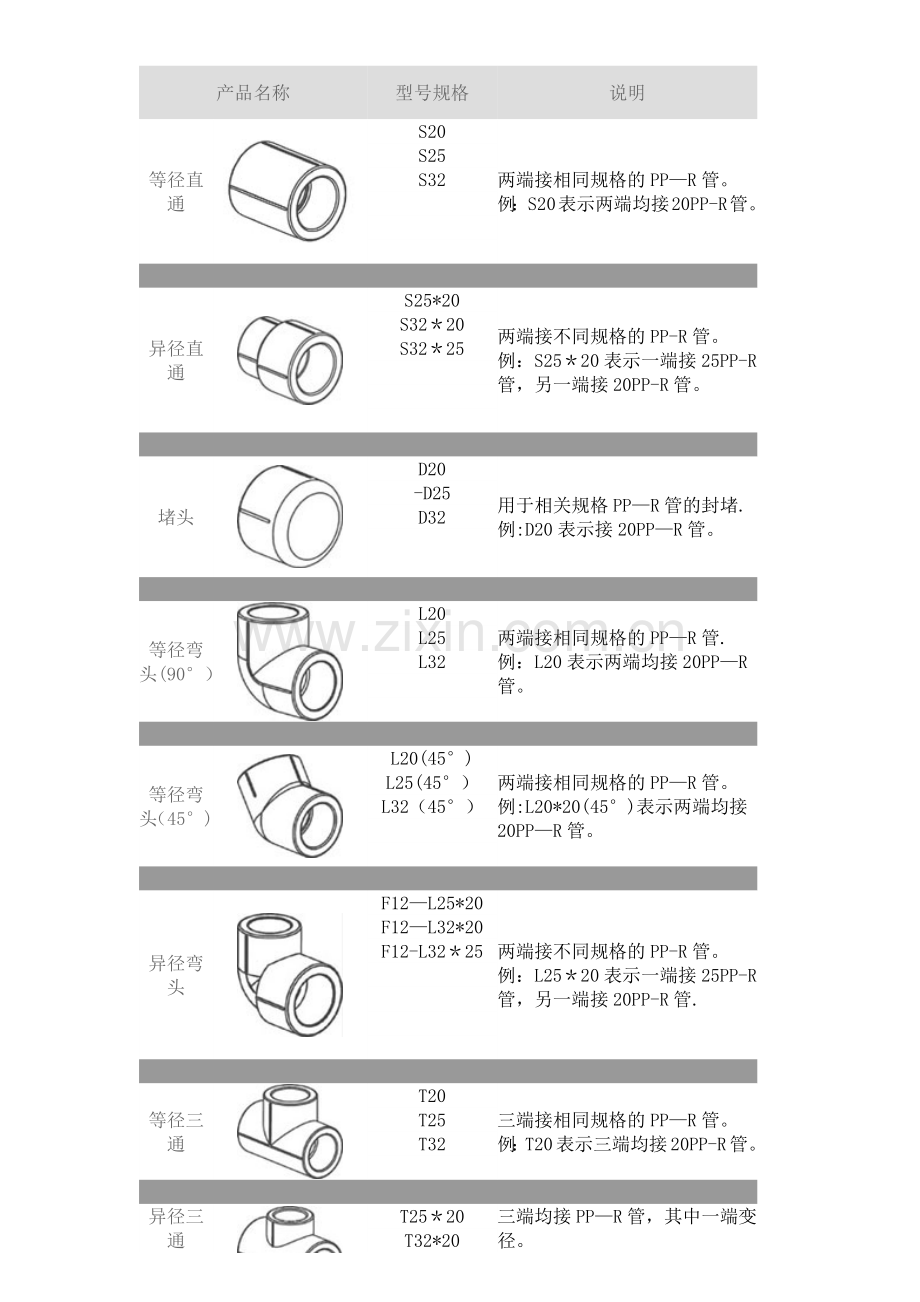

产品名称
型号规格
说明
等径直通

S20
两端接相同规格的PP—R管。
例： S20表示两端均接20PP-R管。
S25
S32

异径直通

S25*20
两端接不同规格的PP-R管。
例：S25＊20表示一端接25PP-R管，另一端接20PP-R管。
S32＊20
S32＊25

堵头

D20
用于相关规格PP—R管的封堵.
例:D20表示接20PP—R管。
-D25
D32

等径弯头(90°）

L20
两端接相同规格的PP—R管.
例：L20表示两端均接20PP—R管。
L25
L32

等径弯头（45°)

L20(45°)
两端接相同规格的PP—R管。
例:L20*20(45°)表示两端均接20PP—R管。
L25(45°）
L32（45°）

异径弯头

F12—L25*20
两端接不同规格的PP-R管。
例：L25＊20表示一端接25PP-R管，另一端接20PP-R管.
F12—L32*20
F12-L32＊25

等径三通

T20
三端接相同规格的PP—R管。
例：T20表示三端均接20PP-R管。
T25
T32

异径三通

T25＊20
三端均接PP—R管，其中一端变径。
例：T25表示两端均接25PP-R管，中间接PP-R管。
T32*20
T32*25
PREFIX = O

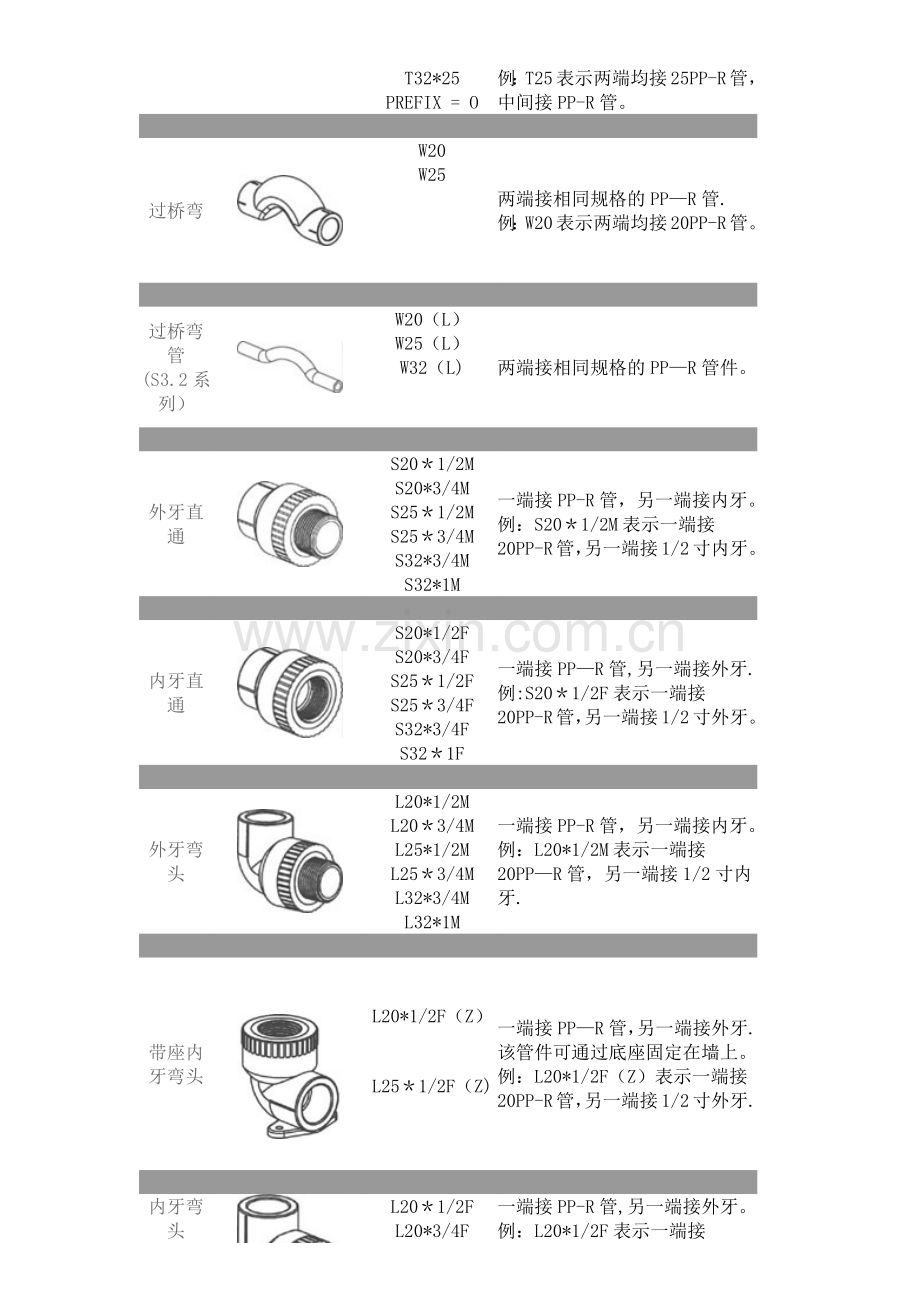

过桥弯

W20
两端接相同规格的PP—R管.
例：W20表示两端均接20PP-R管。
W25

过桥弯管
(S3.2系列）

W20（L）
两端接相同规格的PP—R管件。
W25（L）
W32（L)

外牙直通

S20＊1/2M
一端接PP-R管，另一端接内牙。
例：S20＊1/2M表示一端接20PP-R管，另一端接1/2寸内牙。
S20*3/4M
S25＊1/2M
S25＊3/4M
S32*3/4M
S32*1M

内牙直通

S20*1/2F
一端接PP—R管,另一端接外牙.例:S20＊1/2F表示一端接20PP-R管，另一端接1/2寸外牙。
S20*3/4F
S25＊1/2F
S25＊3/4F
S32*3/4F
S32＊1F

外牙弯头

L20*1/2M
一端接PP-R管，另一端接内牙。
例：L20*1/2M表示一端接20PP—R管，另一端接1/2寸内牙.
L20＊3/4M
L25*1/2M
L25＊3/4M
L32*3/4M
L32*1M

带座内牙弯头

L20*1/2F（Z）
一端接PP—R管，另一端接外牙.该管件可通过底座固定在墙上。
例：L20*1/2F（Z）表示一端接20PP-R管，另一端接1/2寸外牙.
L25＊1/2F（Z)

内牙弯头

L20＊1/2F
一端接PP-R管,另一端接外牙。
例：L20*1/2F表示一端接20PP—R管，另一端接1/2寸外牙。
L20*3/4F
L25＊1/2F
L25*3/4F
L32*3/4F
L32*1F

内牙三通

T20*1/2F
两端接PP-R管，中端接外牙。
例：T20*1/2F*20表示两端接20PP—R管，中间接1/2寸外牙.
T25*1/2F
T25＊3/4F
T32＊1/2F
T32＊3/4F
T32*1F

外牙三通

T20＊1/2M
两端接PP—R管，中端接内牙。
例：T20＊1/2M*20表示两端接20PP—R管，中间接1/2寸内牙。
T25*3/4M
T32*1/2M
T32*3/4M＊32

外牙活接

F12-S20*1/2M（H）
用于需拆卸处的安装连接,一端接PP—R管,另一端接内牙。
例：T20＊1/2M＊20表示两端接20PP—R管，中间接1/2寸内牙.
F12-S25＊3/4M（H）
F12—S25＊1M（H）
F12—S32＊1M（H）
F12—S40＊1 1/4M（H）
F12-S50*1 1/2M（H)
F12—S63＊2M(H)

内牙活接

F12—S20＊1/2F（H）
用于需拆卸处的安装连接,一端接PP—R管,另一端接外牙.
例:S20*1/2F（H)表示一端接20PP—R管，另一端接1/2寸外牙.
F12—S25*3/4F（H）
F12-S32＊1F(H)

等径活接

F12—S20*20（H）
用于需拆卸处的安装连接，可拆卸结构，两端接PP—R管。
F12—S25＊25（H）
F12—S32＊32（H）

内牙直通活接

S20*1/2F（H2）
用于需拆卸处的安装连接，一端接PP—R管，另一端接外牙,主要用于水表连接。

内牙弯头活接

L20＊1/2F（H2）
用于需拆卸处的安装连接，一端接PP-R管，另一端接外牙，主要用于水表连接。
