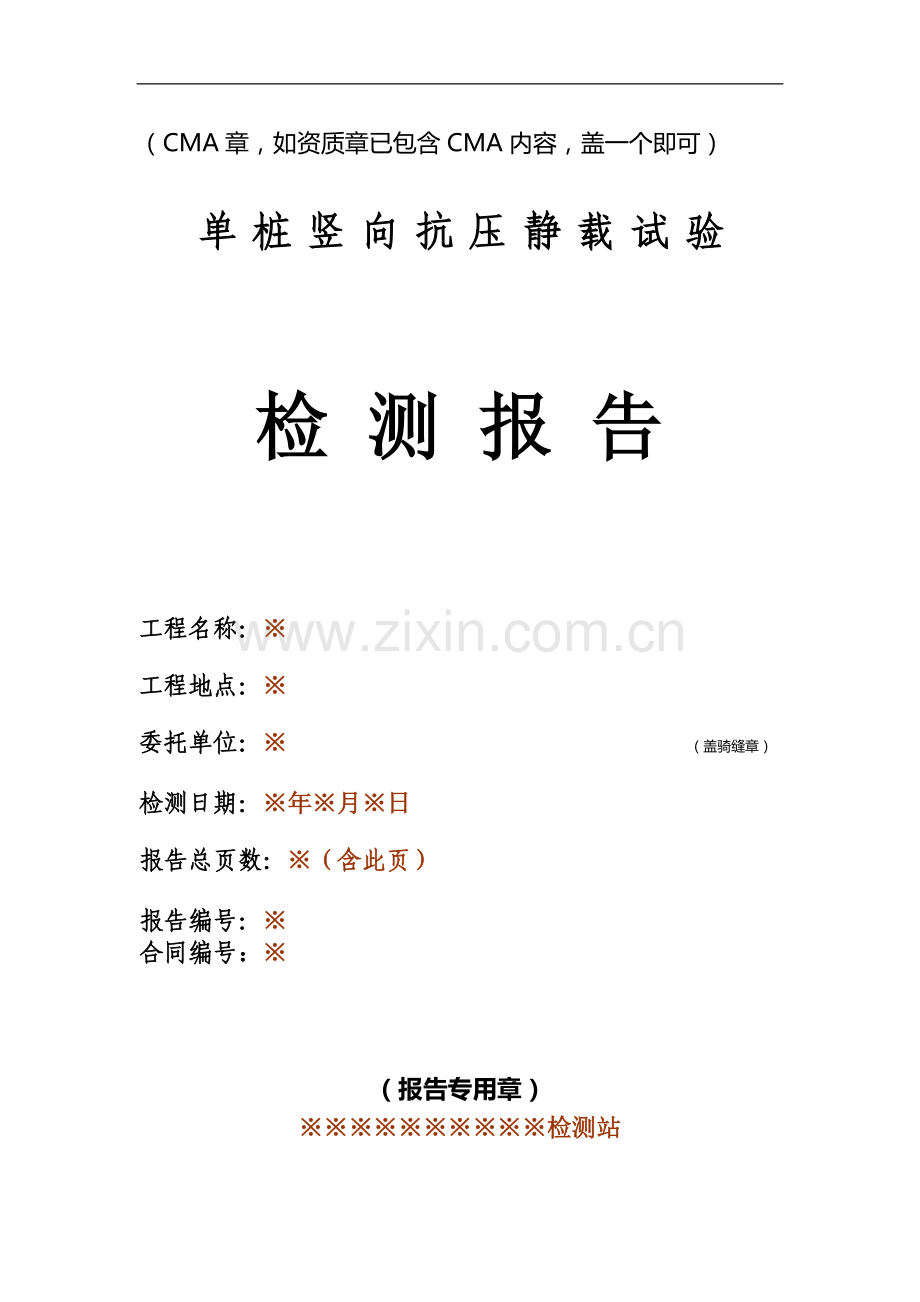

单 桩 竖 向 抗 压 静 载 试 验
检 测 报 告
工程名称:※
工程地点:※
委托单位:※ (盖骑缝章)
检测日期:※年※月※日
报告总页数:※(含此页)
报告编号:※
合同编号:※
(报告专用章)
※※※※※※※※※※检测站
※年※月※日
※※※※※※※※※※工程
单桩竖向抗压静载试验检测报告
项 目 负 责:
现 场 检 测: (上岗证号)
报 告 编 写: (上岗证号)
校 核: (上岗证号)
审 核: (上岗证号)
技 术 负 责:
声明: 1. 本报告涂改、缺页、错页、换页无效;
2. 检测单位名称与检测报告专用章名称不符者无效;
3. 本报告无我单位“技术资格专用章”无效;
4. 本报告无检测、审核、技术负责人签字无效;
5. 未经书面同意不得复制或作为他用;
6.如对本检测报告有异议,可在报告发出后20 天内向本检测单位书面提请复议。
(报告专用章)
年 月 日
地址: 邮政编码:
电话: 联系人:
目 录
一 项目概况…………………………………………※
二 地质概况…………………………………………※
三 成桩概况…………………………………………※
四 现场检测…………………………………………※
五 计算原理…………………………………………※
六 检测结果…………………………………………※
七 结论与建议………………………………………※
八 附图表……………………………………………※
网 址:
e_mail:
- 项目概况
表1
工程名称
工程地点
委托单位
建设单位
勘察单位
设计单位
基桩施工单位
监理单位
质量监督站
结构型式
层 数
建筑面积(m2 )
开工日期
桩 型
桩径(mm)
单桩承载力
设计值(kN)
可以为极限值
预定最大加载(kN)
工程桩总数
检测桩数
桩顶标高
(委托方提供)
设计持力层
设计桩长(m)
检测性质
检测方法
检测日期
检测依据
备 注
二、工程地质概况
注:可从简。表述方式虽不限,但仍以图表结合为宜,基本情况亦应说明清楚,如资料溯源,各层尤其持力层性状及基本物理力学指标,桩顶桩底位置描述等。以下为一参考描述
根据由武汉市勘测设计研究院提供的《武汉长虹房地产建筑开发有限公司西北湖广场东方国际公寓岩土工程勘察报告》(2001-K-117),东方国际公寓场地所在部位为次级背斜,场地外围有三条断层(系推测),对场地的稳定性没有影响。拟建场地地势较平坦,岩土层概况、相关岩土物理力学性质指标、桩周土概况详见表2。
场区岩土层概况 表2
地 层编 号
岩土名称
岩土层描述及相关物理力学性质指标
标高(m)
粉喷桩桩周土柱状图
自然地面
0.00
注:依据岩土工程勘察报告16-16’剖面绘制。
三 成桩情况及桩位图
根据委托单位提供的设计及施工资料,各检测桩的单桩承载力设计值和有关成桩参数见表3,桩位平面图见附图。
检测桩的有关成桩参数(打入桩) 根据桩型选用表格,没用到的表格应删除。
表3
试验
编号
试验
桩号
桩径
入土
桩长
单桩
承载力
设计值
打桩锤型
总锤
击数
最后三阵贯入度
备注
(配桩
情况)
锤型
锤重
落距
#
#
mm
m
kN
t
m
cm/10锤
检测桩的有关成桩参数(钻孔(冲孔、人工挖孔)灌注桩) 表3
桩 号(#)
桩 径(mm)
入土桩长(m)
单桩承载力
设计值(kN)
桩 端 持 力 层
备 注
检测桩的有关成桩参数(静力压桩) 表 3
桩 号(#)
桩 径(mm)
入土桩长(m)
单桩承载力
设计值(kN)
配 桩 情 况
接桩方法
备 注
上(m)下(m)
四 现场检测
1、 试验设备及加载方法
本条格式不限,但应讲透,包括加载方式和加载设备,举例如下:
荷载
百分表
基准梁
承压板
桩
顶
泵
本次试验采用堆载(或锚桩)法,由桁架、主梁、工字钢和跳板搭成堆载平台,上面均匀堆放砂袋,构成加载反力系统(详见所附示意图)。加载采用三个5000kN油压千斤顶并联,通过电动油泵驱动加载,千斤顶的合力通过试桩中心。压力值由经过标定的压力表给出,再由千斤顶的标定曲线换算成荷载值,压力表精度不小于0.4级。试验用千斤顶、电动油泵、高压油管的容许压力分别大于最大加载时压力的1.2倍。试桩的沉降变形,通过对称布置于桩头的量程为500mm百分表测量,其分辨力不小于0.01mm。所有百分表均用磁性表座固定于基准梁上,基准梁具有一定刚度。基准桩中心与试桩中心的距离不小于2m,基准桩中心与压重平台支墩边的距离不小于2m。
以文字或表格形式写清楚主要设备及计量器具,如。
现场检测设备一览表 表4
型号
编号
检定日期
千斤顶
百分表/
位移传感器
压力表/
压力传感器
2、 沉降观测
1、试验标准:严格按※※※※※执行。
2、采用慢(快)速维持荷载法逐级加载。根据设计单位的要求,加载分级详见各桩附表※。每级荷载达到相对稳定后加下一级荷载。读数时间为每级加载后, 按5,10,15,15,15,30,30...(或※※※※※)分钟的时间间隔读数,直至变形达到稳定标准或满足中止加载条件时为止。
3.稳定标准:每一小时沉降不超过0.1mm,并连续出现两次。
4.卸载与卸载沉降观测:每级卸载值为每级加载值的2倍。每级卸载后按15min,15min,30min读数,即可卸下一级荷载,全部卸载后,隔3h再读一次。
五 承载力取值
据※※※※※之规定,当出现下列现象之一时,可终止试验:
1、某级荷载作用下,桩的沉降量为前一级荷载作用下沉降量的5倍;
2、某级荷载作用下,桩的沉降量大于前一级荷载作用下沉降量的2倍,且经24小时尚未达到相对稳定。
3、总加载量已达到设计要求最大试验荷载或压重平台的最大重量时。
当为第一种情况时,其对应的前一级荷载为极限荷载;当为第二种情况时,取桩的沉降量s=40mm时对应的荷载值为极限荷载;当为第三种情况时,且其Q-s曲线为缓变形,同时桩的沉降量不超过40mm时,取其极限承载力为不小于最大试验荷载;当桩的沉降量超过40mm时,取桩的沉降量s=40mm时对应的荷载值为极限荷载。
六 检测结果及分析
检测结果汇总表见表5,检测桩试验荷载和沉降数据见表※,检测桩的Q~s曲线和s~lgt曲线见附图※。
检测结果汇总表 表5
试 验
编 号
试 验
桩 号
桩 径
入 土
桩 长
单 桩 承 载
力 特征值
单 桩 极 限
承 载 力
最 大
沉 降 量
残 余
沉 降 量
承 载 力 特征值
对 应 沉 降 量
#
#
m m
m
k N
k N
m m
m m
m m
≥
≥
(注:上表必须加盖报告专用章,本处宜对各被测桩进行分析,具体举例如下)
1、 号工程桩
试验加载到 kN时,总沉降量为 mm,沉降量不大,而且Q~s曲线平缓,无明显陡降段,s~lgt曲线呈平缓规则排列。
综合分析,该桩极限承载力为Qu≥ kN。
2、 号工程桩
试验加载到 kN时,总沉降量为 mm,沉降量不大,而且Q~s曲线平缓,无明显陡降段,s~lgt曲线呈平缓规则排列。
综合分析,该桩极限承载力为Qu≥ kN。
七 结论与建议
系主要结论和建议,可包含必要的说明,不用太细。
八 附图表(加粗为必须项)
1.单桩荷载—沉降数据汇总表 张;
2.单桩Q~s曲线图及s~lgt曲线图 张;
3.现场反馈单 张;
4.检测桩位平面图 张;
5.检测桩附近地质资料附图 张;
6.检测桩施工记录表 张;
7.桩基检测委托单 张;
8.检测人员资格证明 份;
9.单位资质证书;
10.相关图片 张。
现 场 见 证 单
工程名称
工程地址
检测单位
桩 号
试验时间
年 月 日开始 年 月 日结束
试桩类型及规格
加 载 方 式
堆载/锚桩
千
斤
顶
型 号
反
力
梁
主梁规格
数 量
主梁量
检定日期
次梁规格
压力
表/压力传感器
型 号
次梁数量
量 程
堆
载
堆载方量(米3)
精 度
堆载物种类
检定日期
平台面积(米2)
百分表/位移传感器
型 号
堆载高度(米)
量 程
锚桩
锚桩数量
精 度
锚桩间距
检定日期
基 准 梁 长 度
试桩选定单位
测试人: 上岗证编号:
测试人: 上岗证编号:
测试人: 上岗证编号:
测试人: 上岗证编号:
见证人: (甲方、委托方或监理均可)
年 月 日
