河南理工大学毕业设计（论文）说明书
目录
摘要 1
前言 1
第一章 绪论 2
1.1国内外研究及发展现状 2
1.2焦作地理情况 2
1.3焦作电厂基本情况 3
1.4本课题的研究任务 4
第二章 电气主接线设计及变压器选择 5
2.1电气主接线设计原则 5
2.2电气主接线设计的基本要求 5
2.3电气主接线方案的拟定 7
2.4变压器的选择 11
第三章 短路电流计算 18
3.1短路电流计算的目的及短路电流计算条件 18
3.2电抗标幺值的计算 18
3.3短路电流计算 20
第四章 电气设备的选择 24
4.1电气设备选择的一般条件 24
4.2电器设备选择 27
4.3进出线和母线的选择 38
4.4母线支柱绝缘子的选择 45
第五章 配电装置 47

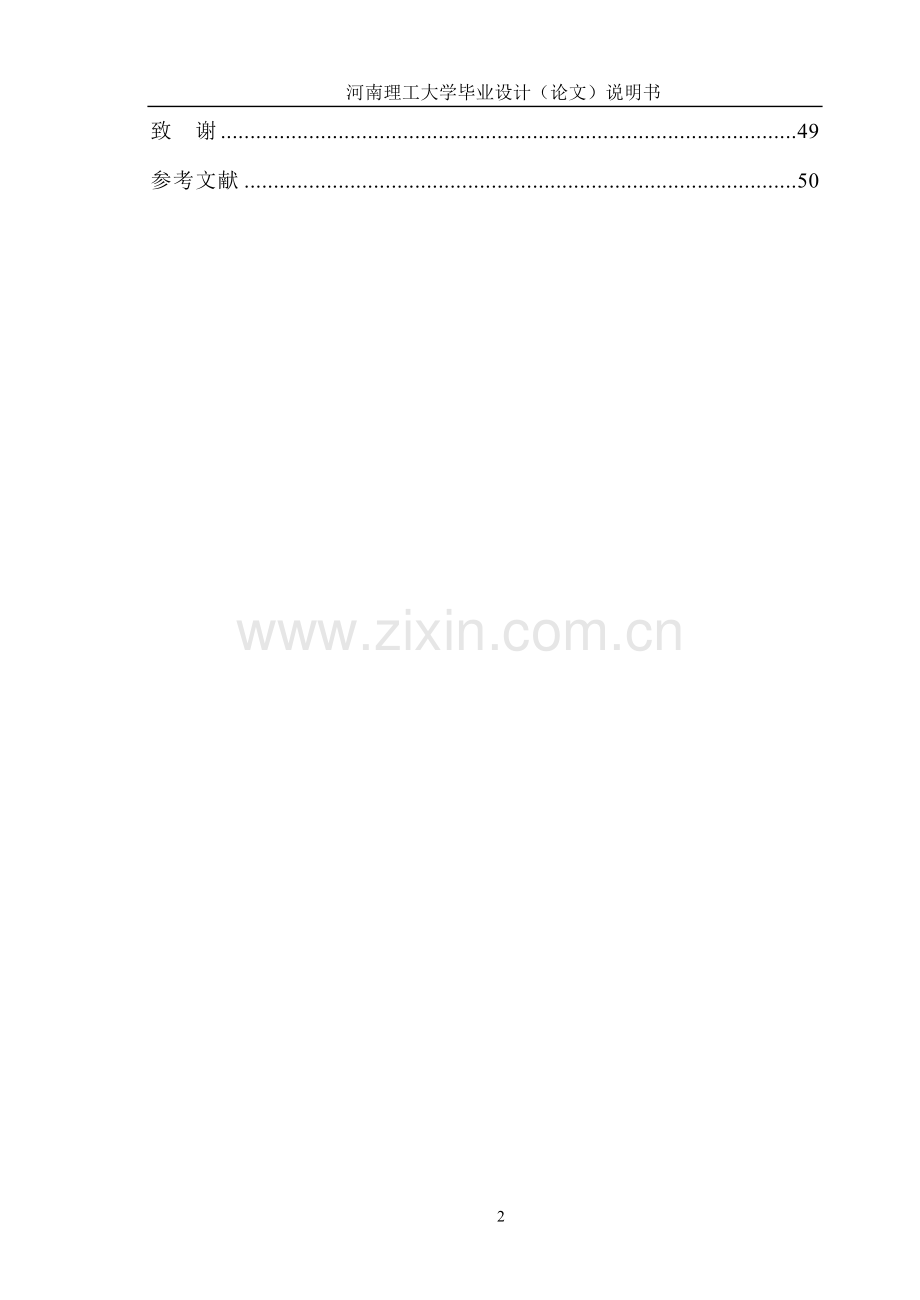

结束语 48
致 谢 49
参考文献 50

2
河南理工大学毕业设计（论文）说明书
毕业设计（论文）原创性声明和使用授权说明

原创性声明
本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得 及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作 者 签 名：　　 　 　　日　 期：　　 　 　　
指导教师签名：　　 　 　　 日　　期：　　 　 　　

使用授权说明

本人完全了解 大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：　　 　 　　 日　 期：　　 　 　　
学位论文原创性声明
本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。

作者签名： 日期： 年 月 日

学位论文版权使用授权书
本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权　　 　 　大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。

作者签名： 日期： 年 月 日
导师签名： 日期： 年 月 日
摘要
本设计主要是针对焦作电厂的110kV一次系统，概述了焦作电厂设计的基本过程和基本方法。第一章概括介绍了国内外电力工业的研究及发展现状和焦作电厂的基本情况，为后几章提供所需的基本资料。第二章是电气主接线和电气设备的选择，根据焦作电厂的原始资料拟定了主接线方案，确定发电机、主变压器、高压厂用变压器和高备变压器的容量和型号。发电厂电气主接线是发电厂电气设计的主体，与电厂运行的可靠性、经济性要求等密切相关，对电器选择和布置，继电保护和控制方式等都有较大的影响。第三章对焦作电厂一次系统做了短路电流计算，为后面设备的选型提供了依据。第四章是一次系统电器设备的选择，并在正常工作条件下和短路条件下对其进行校验。第五章是针对配电装置的设计，同时也是对前几章内容的综合概括。
随着国民经济和科学技术的发展，发电机单机容量在不断扩大，这就对电厂的主接线形式和配套设备提出了更高的要求，同时也要求发电厂做到可靠、经济、合理地运行，满足人们对电能的基本需求。
关键词：一次系统 主接线 短路计算 电气设备 配电装置

Summary
This design is to aim at making one subsystem of Jiao Zuo power station 110 kV mainly.Chapter 1 has generalized to introduce research of domestic and international electric power industry and present conditions and basic circumstance of Jiao Zuo power station that is basic data needed by several chapters later . Chapter 1 is a choice that connects line and the electricity equipments.According to the original data of Jiao Zuo power station to draft connect line form, capacities andt model numbers of generators, main transformers,the transformer the high pressure used by an factories, high the capacity transformers used in case.Connects the line is body of designs the power plant,.Credibility and economy standard of power station is closely related,it has bigger influence to choice and arrangement of the electric appliances, to the way of protection and control, etc.According to the technique data of chapter 2, do the short-circuit electric current calculation of subsystem in chapter 3, provides basises for the behind equipments. The choice of the subsystem in Chapter 4, it's carry on check electric of appliances equipments under the condition of normal hort-circuit condition. Chapter 5 is aim to the design of the配电装置

Also is the synthesization of before part.
Along with the development of science and technology, single machine capacity of generator is extending continuously,it needs higher requests to connected the line form and the kit equipmentses of the power station, also request the power plant to attain the credibility, economy, reasonable movement, also satisfy the people's basic need that is the electric power.
Keywords：the subsystem，forms of main connected lines, short-circuit calculation，electricity equipments.

7
前言
在高速发展的现代社会中，电力工业是国民经济的基础，在国民经济发展中的作用已为人所共知：它不仅全面地影响国民经济其他部门的发展，同时也极大地影响着人民的物质和文化生活水平的提高，影响着整个社会的进步。
国民经济的发展和人们生活水平的提高对电能的需求量也大大增加,因此，电能生产与消耗增加的同时，更加要求在自力更生的基础上发展我国的电力工业。同时，为了减少传输损耗，特别是为了保证电力系统运行的安全稳定性，应尽可能地做到各大区电力系统发电功率与受电负荷的平衡。
近年来由于电力需求旺盛，为了满足人们生活的基本需要，各地纷纷上马了新的电厂。在新建的电厂中，多数是火电机组。从目前在建规模的结构来看，火电比重较大的局面今后很长时期可能不会有所改变。因此，大规模电厂将逐渐兴起，取代容量小，效率低，污染严重的小型发电厂。
本设计的对象是焦作电厂110kV一次系统，焦作电厂的设计与建设过程对我们以后的工作和学习有十分重要的意义和参考价值。

56
第一章 绪论
1.1国内外研究及发展现状
在2005年全国电力工业快速平稳发展，电力供需形势总体有所缓和的基础上，2006年电力建设速度继续加快，新增电源机组容量创历史最高水平，电网建设取得长足进展。继2005年全国电力装机突破5亿千瓦，在不到一年的时间内，全国电力装机再上新台阶，突破了6亿千瓦。同时首批国产超超临界百万千瓦机组相继投运，标志着我国电力工业技术装备水平和制造能力进入新的发展阶段。电网建设方面，1000千伏交流特高压试验示范工程和云南至广东±800千伏特高压直流输电示范工程奠基仪式已分别举行，标志着交、直流特高压试验示范工程建设已拉开帷幕。
     从电力生产情况看，全国发电量达到28344亿千瓦时，同比增长13.5%。随着大批电源项目的相继建成投产，电力供需形势进一步缓和。2006年，全国加快电源结构调整，优化节能环保经济调度，陆续关停凝汽式燃煤小机组和老小燃油机组，加大科学、精细和对标管理实施力度，电力行业节能降耗取得持续进展。2006年全国供电煤耗为366克/千瓦时，比2005年降低4克/千瓦时；电网输电线路损失率比去年减少0.13个百分点，降为7.08%。
     电力基建方面，2006年全国基建新增投运的发电装机10117万千瓦，其中水电971万千瓦，火电9048万千瓦，风电92万千瓦；基建新增投运的220千伏及以上输电线路回路长度3.51万公里，基建新增投运的220千伏及以上变电设备容量15531万千伏安。
    2006年，在党中央、国务院的正确领导下，在共创和谐电力目标的指引下，通过广大电力职工的共同努力，全国电力工业继续保持快速平稳发展，为2007年国民经济和社会又好又快的发展目标提供了坚实的基础。
现在，电力工业在国际上发展迅速,其发展的特点是采用大容量发电机组(单机容量200～1300MW),超高压输电线路(最高已达1000kV)和巨大的水、火、核电联合电力系统。
虽然，我国的电力工业目前已居世界前列，但与发达国家相比仍有一定的差距，今后还有待奋力追赶。就国民经济建设的情况来看，电力工业仍未能满足工农业生产和人民生活对用电的需求，有的地区缺电还比较严重，还将会阻碍国民经济的稳步发展。因此，我国必须加速电力工业的发展，以推动整个国民经济持续、稳步、快速地发展。
1.2焦作地理情况
焦作电厂位于河南省焦作市，眦邻郑州市，洛阳市，新乡市等城市，焦作电厂所在地的土质为砂质粘土，其冻土厚度0.30m。常年主导风向为西北风，最大风力级数为西北风8级。气候情况四季分明，其最热月室外最高气温月平均：=42，最热月室内最高气温月平均：=30。最热月土壤最高气温月平均：=25℃。
1.3焦作电厂基本情况
焦作电厂隶属于河南省电力公司，始建于1905年，现总装机容量132万千瓦，职工3581人，是华中电网的主力发电厂之一，国家特大型企业。1992年以来，该厂连年完成各项经营指标，6台机组累计完成发电量915亿千瓦时，超计划发电22.75亿千瓦时，创产值97.5327亿元，为焦作地区乃至河南省及整个华中地区的经济发展做出了卓越的贡献。1#到6#发电机均采用东方电机厂制造的汽轮发电机，同轴交流励磁机和稀土钴永磁发电机组，1998年后惊增容改造，发电机额定功率由200 MW，增为220MW，同时也更换了幅励磁机。
焦作电厂原始资料：
（一）装机容量：6台，6X220MW，UN=15.75kV，cosφ=0.85。
（二）机组每年利用小时为：Tmax=7200h/a。
（三）气象条件为年最高温度42℃，平均气温25度，条件一般，
无特殊要求。
（四）厂用电率占6% 。
（五）共有6回进线，14回出线，主要为一类，二类负荷供电。
（六）有110kV和220kV两种电压等级，以承担基荷为主。
（七）110kV电压等级系统的短路容量为4780.32kVA，220kV电压等级系统的短路容量为16651.45kVA。
根据焦作电厂的原始资料和系统容量，焦作电厂采用6台单机容量为220MW的发电机组。

1#，2#，3#，4#，5#，6#发电机额定运行参数：
参数
单位
型号 QFSN—220—2
额定功率
kVW
220000
视在功率
kVA
258800
额定电压
V
15750
额定电流
A
9487
转子电压
V
443
转子电流
A
1845
空载励磁电流
A
640
空载励磁电压
V
151
满载励磁电流
A
1844.8
满载励磁电压
V
442.4
同步电抗
%
220.96
暂态电抗
%
27.29
次暂态电抗
%
15.63
转速
转/分
3000
频率
Hz
50
定子接法

2—Y
相数
相
3
功率因数

0.85
焦作电厂是以煤炭作为燃料的凝汽式火力发电厂，电厂装机容量大，设备年利用率高，主要用于发电，是大型电厂。 在电力系统中主要承担基荷，因此，在电力系统中的地位和作用都较为重要，所生产的电能除直接供地方企业使用外，以升高电压送往电力系统。
六台发电机均采用三绕组变压器分别接成单元接线，单元接线省去了发电机出口断路器，为了检修调试方便，在发电机与变压器之间装设了隔离开关和负荷开关。
110kV电压由于较为重要，出线较多，采用了双母带旁路母线接线。220kV电压等级高，为了保证供电的可靠性，采用双母四分段带旁母接线。所有三绕组主变压器低压侧作为厂用电备用电源和启动电源。
1.4本课题的研究任务
发电厂一次系统设计方案的比较与确定：包括发电机，主变压器的选择、各级电压接线方式的设计等。短路电流计算，包括确定主接线的运行方式，绘制等值网络，计算各短路点的三相短路电流。选择主要电气设备：包括主变压器、厂用变压器、断路器、隔离开关、互感器、避雷器、绝缘子、导线等。绘制的工程设计图纸：包括电气主接线图和配电装置布置图。.
第二章 电气主接线设计及变压器选择
2.1电气主接线设计原则
发电厂电气主接线是发电厂电气设计的主体，它与电力系统、电厂动能参数、基本原始资料以及电厂运行可靠性、经济性的要求等密切相关，并对电器选择和布置、继电保护和控制方式等都有较大的影响。
电气主接线是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主接线。主接线代表了发电厂电气部分主体结构，它表明了发电机、变压器、线路和断路器等电气设备的数量和连接方式，从而完成发电、变电、输配电的任务。它的设计直接影响电器设备运行的可靠性、灵活性，关系着全厂电气设备的选择、配电装置的布置、继电保护和自动装置的确定，关系着电力系统的安全、稳定、灵活和经济运行。
因此，电气主接线的设计必须结合电力系统和发电厂的具体情况，全面分析有关因素，必须综合处理各个方面的因素，正确处理它们之间的关系，经过技术、经济论证比较后方可合理地选择接线方案，在进行论证分析阶段，更应辨证地统一供电可靠性与经济性的关系，方能达到先进性和可靠性。
2.2电气主接线设计的基本要求
发电厂主接线的基本要求是可靠性，经济性和灵活性。
(1)可靠性：供电可靠性是电能生产和分配的首要任务，主接线应该满足这个要求。为了保证供电的可靠性，主接线应考虑到在事故或检修的情况下，应尽可能减少对用户供电的中断。特别重要的
负荷，还应考虑设置备用供电电源。这样一来，在满足上述可靠性要求的情况下，就必然增加设备和线路，使接线复杂。显而易见，提高可靠性是以增加投资为代价。由于接线复杂，会导致较复杂的操作，切换程序，有可能引起事故，反而降低了可靠性。因此，要综合考虑多种因素来对提高可靠性的措施作出合理选择。
(2)灵活性：主接线应满足在调度，检修及扩建时的灵活性。
①调度时，可以灵活地投入和切除发电机，变压器和线路，调配电源和负荷，满足系统在事故运行方式，检修运行方式以及特殊运行方式下的系统调度要求。
②检修时，可以方便地停运断路器，母线及其继电保护设备，而不至于影响电力网的运行和对用户的供电。
③扩建时，可以容易地从初期接线过渡到最终接线。在不影响连续供电或停电时间最短的情况下，投入新机组，变压器或线路，并对一次和二次部分的改建工作量最少。
(3)经济性：主接线在满足可靠性，灵活性要求前提下做到经济，合理和节约。
①主接线线应力求简单，以节省断路器，隔离开关，电流和电压互感器以及避雷器等一次设备；必要时，要能限制短路电流，以便选择廉价的电气设备或轻型电器等等。
②占地面积小。主接线设计要为配电装置布置创造条件，尽量使占地面积减少，电气主接线设计要为配电装置的布置创造条件，以便节约用地和节省架构、导线、绝缘子及安装费用。在运输条件许可的地方，都应采用三相变压器。
③年运行费用少。年运行费用包括年电能损耗和设备的维修费用等，应经济合理选择主变压器的容量和台数，要避免因二次变压而增加电能损耗。
2.3电气主接线方案的拟定
主接线的基本形式可概括地分为两大类：①有汇流母线的接线形式 ②无汇流母线的接线形式；有汇流母线的接线形式可概括地分为单母线接线和双母线接线两大类；无汇流母线的接线形式主要有桥形接线、角形接线和单元接线。
发电厂电气主接线的基本环节是电源（发电机）、母线和出线（馈线）。发电厂的出线回路数和电源数不同，且各路馈线所传输的功率也不一样。在进出线数较多时，为了便于电能的汇集和分配，采用母线作为中间环节，起到联络作用可使接线简单清晰、运行方便，有利于安装和扩建。其缺点是：有母线后，配电装置占地面积较大，使用断路器、隔离开关等设备增多。无汇流母线的接线使用开关电器较少，占地面积小，但只适用于进出线回路少，不再扩建和发展的发电厂。
2.3.1 对原始资料的分析
焦作电厂为大型电厂，其单机容量为220MW，总装机容量为6×220MW，年利用小时数为7200h/a，为火电厂，在电力系统中承担基荷，从而该电厂的设计要着重考虑可靠性。由于该电厂共有6回进线，14回出线回路，机组容量大，可靠性要求高，所以110kV母线采用双母带旁母接线，发电机出口母线采用单元接线。
2.3.2 110kV母线的电气主接线
通过对原始资料进行分析，根据主接线的基本要求，对110kV一次系统的主接线形式拟定以下几种：
一台半断路器接线如右图所示：
在母线W1和W2之间，每串接有三台断路器，两条回路，每两台断路器之间引出一回路，故称为一台半断路器接线，又称二分之三接线。这种接线是大型电厂和变电站的超高压配电装置广泛采用的一种接线。它具有较高的供电可靠性和运行灵活性。母线故障，只断开与此母线相连的断路器，任何回路不停电。与双母线类的各种接线相比，其可靠性又有了提高。而且由于隔离开关不作操作电器，减少了误操作的几率。这种接线形式是超高压配电装置的基本接线，得到广泛应用，特别适用于图示的情况。
一台半断路器接线的优点：
（1）可靠性高。每一回路有两台断路器供电，发生母线故障时，只断开与此母线相连的断路器，任何回路不会停电。在事故与检修和重合情况下的停电也不会多于两回。
（2）运行调度灵活。正常时两组母线和全部断路器都投入工作，从而形成多环形供电，运行调度灵活。
（3）操作检修方便。隔离开关仅在检修时用来隔离电源，避免误操作的可能性。检修断路器时，不需带旁母的倒闸操作；检修母线时，回路不需切换。
一台半断路器接线的缺点：
（1）继电保护及二次回路接线复杂，控制和保护的整定复杂。
（2）接线最少应有三个串（每串为三个断路器），才能形成多环形，保证接线的可靠性。
（3）同名串的布置应遵循一定的规则，即同名回路应布置在不同串内，例如：当某一串中母线侧断路器检修，同一串中另一侧回路故障时，使该串中两个同名回路（双回路出线或变压器）同时停电，就降低了可靠性。
双母线带旁路母线接线如下图所示：
右图是具有专用旁路断路器QF2的双母线接线示意图，QS3，QS4为线路的旁路隔离开关，在检修任一出线的断路器时，都可以由旁路断路器QF2及相应线路上的旁路隔离开关代替，而不必中断该回路的连续供电。
双母线接线具有两组母线W1，W2，每一回路经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF（简称母联）连接。
双母线接线的优点：
（1）供电可靠。通过两组母线隔离开关的倒闸操作，可以轮流检修一组母线而不致使供电中断；一组母线故障后，能迅速恢复对故障母线负荷供电；检修任一回路的母线隔离开关只停该回路。
（2）调度灵活。各个电源和各个负荷可以任意分配到某一组母线上，能灵活地适应系统中各种运行方式调度和潮流变化需要。
（3）扩建方便。向双母线的左右任何一个方向扩建，均不影响两组母线的电源和负荷的均匀分配，不会引起原有回路的停电，可以顺序布置，连接于不同母线上，不会导致交叉跨越的现象。
（4）便于试验。当个别回路需要单独进行试验时，可将该回路单独接至一组母线上。
双母线接线的缺点：
（1）每回进出线均要多加一组隔离开关。
（2）当母线故障或检修时，隔离开关做倒闸电器，容易误操作。
双母接线有这么多的优点，在考虑经济合理配置的情况下加装旁路母线则可避免检修断路器时造成短时停电。
双母带旁母接线方式运行操作方便，不影响双母线正常运行，缺点是多装了一台断路器，增加了投资和配电装置的占地面积。且旁路断路器的继电保护为适应各回路出线的要求，其整定也较复杂。
根据以三种接线方式的优缺点，现初步确定发电厂的110kV电压等级的电气主接线形式采用双母线带旁路母线接线形式。110kV电压等级采用双母线带旁路母线接线能保证母线在发生故障时，仍有一段母线正常工作，经过实践证明可提高供电的可靠性，并且具有经济性和可靠性，能够提供给重要的负荷七回馈电线路，保障社会生产生活的正常进行。并且两个电压等级采用双母线带旁路母线分段接线形式，虽然在初期投资上进行较大的投入，但随社会生产的发展，并根据5~10年规划的发展可以对变电所进行扩建。
2.3.3 发电机侧母线的电气主接线
没有汇流母线的接线，其最大的特点是使用断路器数量最少，一般采用断路器数都等于或少于出线回路数，从而结构简单，投资小，一般在6—220KV电压等级电气主接线中广泛采用。常见有以下几种形式：a.单元接线；b.角形接线；c.桥形接线。其中单元接线常用于发电厂中。
单元接线如右图所示：
发电机与变压器直接连接成一个单元，组成发电机—变压器组，称为单元接线它具有接线简单，开关设备少，操作简便，以及因不设发电机电压母线，使得在发电机和变压器低压侧短路时，短路电流相对于具有母线时，有所减小等特点。发电机和三绕组变压器组成的单元接线。
为了在发电机停止工作时，还能保持和中压电网之间的联系，在变压器的三侧均装断路器。三绕组变压器中压侧由于制造原因，均为死抽头，从而影响电压水平及负荷的灵活性 。此外，在一个发电厂或边点所中采用三绕组变压器台数过多时，增加了中压侧引线的构架，造成布置的复杂和困难。所以，通常采用三绕组主变压器一般不多于三台。
扩大单元接线如下图所示：
为了减少变压器台数和高压侧断路器数目，并节省配电装置占地面积，在系统允许时将两台发电机与一台变压器相连接，组成扩大单元接线。这种接线简单，使用设备最少。线路故障或检修时，变压器停运；反过来，变压器故障或检修时，线路停电。适用于只有一台变压器和一回线路时或 当发电厂内不设高压配电装置，直接将电能送至系统枢纽变电站时的情况。
焦作电厂有110kV和220kV 两种电压等级，发电机发出的电能通过在满足本地企业对电能需求的情况电能按负荷分配直接送往两级电压系统，其电能主要以升高电压送往电力系统。发电机容量较大，出线回路数又多，为了减少故障，为了提高供电的可靠性，通过经济计算比较，可靠性计算比较，选用桥行接线运行方式增加了投资，从经济性来说是不太符合实际情况的。根据焦作电厂输送容量大小，电压等级，出线回路数以及在电力系统中的位置和重要作用，最终确定为发电机—变压器单元接线运行方式。
2.4变压器的选择
在发电厂中，用来向电力系统或用户输送功率的变压器，称为变压器。变压器的容量，台数直接影响主接线的形式和配电装置的结构，它的确定除依据传递容量基本原始资料外，还应根据电力系统5—10年发展规划。输送功率大小，馈线回路数，电压等级以及接入系统的紧密程度等因素，进行综合分析和合理选择。
变压器容量的选择应遵循以下原则：
(1)应尽量采用三相变压器。
(2)容量为200MW及其以上的发电机与变压器为单元接线时，
按发电机额定容量扣除本机组厂用负荷，留有10%的裕度且变压器绕组的温升在标准环境温度或冷却温度下不超过55K。
2.4.1主变压器的选择
发电机单机容量为220MW，考虑留有10%的裕度，则焦作电厂选择主变压器的计算数据如下表所示：

发电机
厂用电率（%）
厂用负荷(MW)
110%送出功率
主变压器选择容量（MW）
PN(MW)
功率因数
SN(MW)
220
0.85
258.8
6
13.2
227.5
240

1#主变压器铭牌参数：
型号
SSPS3—240000/220
频率
50Hz
额定容量
240000/240000/240000
额定电压
24222.5%/121/15.75KV
冷却方式
强迫油导向风冷式
线圈连接组别
Y0/Y0/△—12—11
相数
3
器身约重
181.5t
油箱及附件重
35.5t
上节油箱吊重
10t
油约重
46t
运输重约
203.5t
总重约
263t
高压
电压
电流
分接开关位置
开关连接
V
A
NA
NB
NC
254100
546
1
A2—A3
B2—B3
C2—C3
248050
559
2
A3—A4
B3—B4
C3—C4
242000
573
3
A4—A5
B4—B5
C4—C5
235950
586
43
A5—A6
B5—B6
C5—C6
229900
603
5
A6—A7
B6—B7
C6—C7
中压
电压（V）
电流（A）
121000
1146
低压
电压（V）
电流（A）
15750
8800/5080
运行方式
短路损耗
阻抗电压(%)
容量（KVA）
损耗（KW）
（240000）千伏安时
高压—中压
240000
1243
27.6
高压—低压
240000
1016.1
16.56
中压—低压
240000
822
9.25
空载损耗 245（KW）
空载电流 0.54%
套管型电流互感器技术数据：
互感器型号
电流比
准确级次
负荷欧
倍数10%
连接端
高压
LR—220—B
1000/5
0.5
2

1K1—1K4
LRD—220—B
1000/5
D
4
29
2K1—2K4
中压
LRD—110—B
1200/5
0.5
2

4K1—4K5
LRD—110—B
1200/5
D
4
28
5K1—5K5
高压中性点
LRD—110—B
600/5
1.0
2

3K1—3K2
中压中性点
LR—35—B
1200/5
0.5
2.4

6K1—6K5
2#主变压器铭牌参数：
型号
SSPSB—240000/220
频率
50Hz
额定容量
240000/240000/240000
额定电压
242/121/15.75KV
冷却方式
强迫油导向风冷式
线圈连接组别
Y0/Y0/△—12—11
相数
3
器身约重
179t
油约重
48t
运输重约
209t
总重约
272.8t
高压
调压范围%
电压
电流
分接开关位置
开关连接
V
A
NA
NB
NC
+ 5
254100
546
1
A2—A3
B2—B3
C2—C3
+ 2.5
248050
559
2
A3—A4
B3—B4
C3—C4
额定
242000
573
3
A4—A5
B4—B5
C4—C5
—2.5
235950
586
43
A5—A6
B5—B6
C5—C6
—5
229900
603
5
A6—A7
B6—B7
C6—C7
中压
电压（V）
电流（A）
121000
1145
低压
电压（V）
电流（A）
电流（A）
15750
8797.5
a—y b—z c—x
运行方式
短路损耗
阻抗电压(%)
容量（KVA）
损耗（KW）
（240000）千伏安时
高压—中压
240000
1004.8
23.9
高压—低压
240000
904
14
中压—低压
240000
726.8
8.67
空载损耗 293（KW）
空载电流 0.57%
套管型电流互感器技术数据：

互感器型号
电流比
准确级次
负荷欧
倍数10%
出现端标志
连接端
高压
LR—220—B
1200/5
0.2

A—E
1K1—1K2
2K1—2K2
3K1—3K2
LRB—220—B
1000/5

4
29
A—D
中性点
LRB—110—B
600/5

4
15
A—E
7K1—7K2
中压
LR—110—B
1200/5
2

28
A—E
4K1—4K2
5K1—5K2
6K1—6K2
LRB—110—B
1200/5

4
21
A—E
中性点
LRB—35—B
1200/5

4

A—E
8K1—8K2
2.4.2厂用变压器的选择
由于厂用电率为6%，根据1#，2#厂用变压器各自承担的负荷则1#，2#厂用变压器的参数如下：
1#，2#高厂变铭牌数据：
型号
SFFL3—31500/20
相数
3
额定容量
31500/15750—15750KVA
额定电压
15.755%/6.3—6.3KV
冷却方式
油浸风冷
连接组别
△/△—△—12—12
无吹风时容量
21000/10500—10500KW
空载损耗
35KW
空载电流
0.533%
器身约重
23.6t
油重
10.3t
上节油箱重
2.84t
总重
44.51t
产品代码
1ET.710.991.1
高压
电流
电压
开关位置
开关连接
V
A
NA
NB
NC
16538
1100
1
A2—A3
B2—B3
C2—C3
15750
1154
2
A3—A4
B3—B4
C4—C5
14962
1215
3
A4—A5
B4—B5
C5—C6
低压
电压（V）
电流（A）
`6300
1442
套管型电流互感器技术数据：
互感器型号
电流比
准确等级
负荷VA
连接端
高压
LR—35—B
1500/5
0.5
50
1K1—1K2
2K1—2K4
2 K1—2K2
LRB—35—B
1500/5

60
阻抗
电压
高压—（低压1+低压2）在31500千伏安时10.16%
高压—低压1在31500千伏安时18.85%
高压—低压2在31500千伏安时18.85%
低压—低压2在31500千伏安时36.3%
短路
损耗
高压—（低压1+低压2）在15750千伏安时186KW
高压—低压1在15750千伏安时91KW
高压—低压2在15750千伏安时85KW
低压1—低压2在15750千伏安时160KW
1#高压备用变压器数据：
型号
SFFZ3—31500/110
相数
3
频率
50Hz
额定容量
31500/15750—15750KVA
额定电压
11072.14%/6.3—6.3KV
冷却方式
油浸风冷
连接组别
Y0/△—△—11—11
无吹风时容量
21000/10500—10500KW
器身约重
27.7t
油重
16.08t
上节油箱重
3.7t
总重
55.88t
运输重
46.38t
高压
电流
电压
分接位置
分接连接
V
A
126500
143.7
1
X 1—Y1—Z1
124140
146.4
2
X 2—Y2—Z2
121790
149.5
3
X 3—Y3—Z3
119430
152.2
4
X 4—Y4—Z4
117070
155.3
5
X 5—Y5—Z5
114720
158.5
6
X 6—Y6—Z6
112360
161.8
7
X 7—Y7—Z7
110000
165.3
8
X K—YK—ZK
107640
168.9
9
X1 —Y1—Z1
105290
172.6
10
X 2—Y2—Z2
102930
177
11
X3 —Y3—Z3
100570
180.7
12
X4 —Y4—Z4
98220
180.7
13
X5 —Y5—Z5
95860
180.7
14
X 6—Y6—Z6
93500
180.7
15
X 7—Y7—Z7
低压1
低压2
电压（V）
电流（A）
电压（A）
电流（A）
`6300
1443.5
6300
1443.5
阻抗
电压
高压—（低压1+低压2）在31500千伏安时
