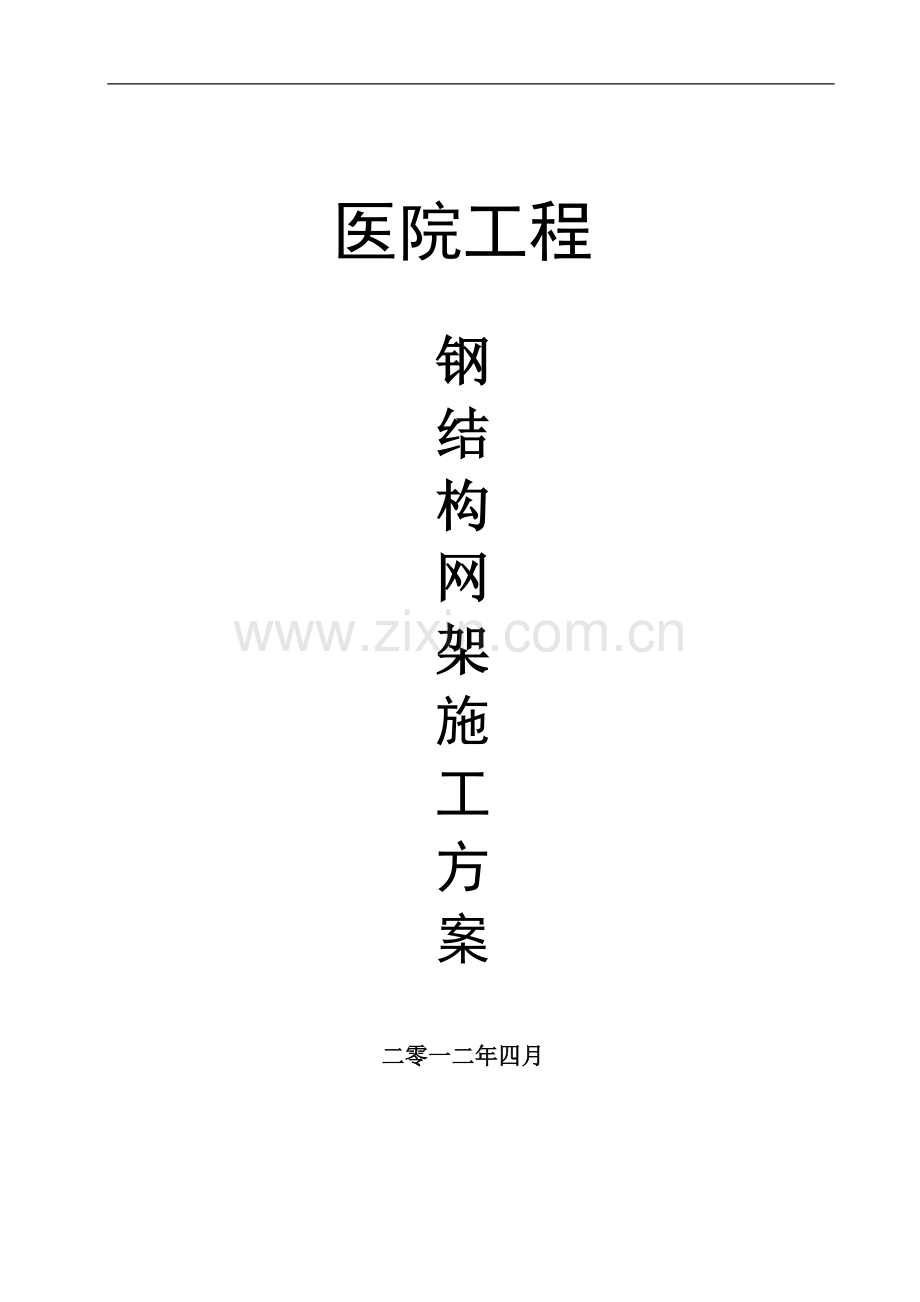

[内蒙古]框架结构医院工程钢结构网架工程施工方案(29页-附图)-secret.doc

医院工程钢结构网架施工方案二零一二年四月目 录1、编制依据12、工程简介22.1、工程概况22.2、工程重点和难点分析23、施工部署33.1、施工组织机构33.2劳动力计划33.3、主要工、机具计划43.4、施工进度计划43.5、施工总平面布置43.6、施工准备44、主要工序的施工工艺74.1、网架构件制作与涂装74.2、网架安装94.3、防火涂料施工155、质量保证措施176、安全文明施工措施227、施工进度保证措施251、编制依据1.1、建设单位提供的的施工图纸及设计修改、图纸会审修改意见。1.2、我公司现有的施工队伍布置及设备、材料配备情况。1.3、医院医疗综合楼施工合同及其相关资料。1.4、医院医疗综合楼的实际场地及施工条件。1.5、医院施工组织设计。1.6、国家现行各种相关专业设计及施工验收规范。主要规范有：钢结构设计规范（GB50017-2003） 网架结构设计与施工规程（JGJ7-91） 网架结构工程质量检验评定标准（JGJ78-91） 钢结构工程施工质量验收规范（GB50205-2001） 建筑钢结构焊接技术规程（JGJ81-2002） 屋面工程技术规范（GB50207-2002） 钢结构防火涂料应用技术规范（CECS24:90） 钢结构高强度螺栓连接的设计、施工及验收规程（JGJ82-91） 压型金属板设计施工规程（JBJ216-88） 建筑玻璃应用技术规范（JGJ113-2003） 点支式玻璃幕墙工程技术规程（JGJ113-2003）CECS127：20012、工程简介2.1、工程概况医院医疗综合楼由市政府投资建设，位于。本工程网架分综合楼、天井一和天井二，三个部分。本工程采用螺栓球网架结构：综合楼网架位于22-25/D-J轴线，支座标高13.3米，网架中心投影面积23.4539.76=932.372。采用正放四角锥、三边支承螺栓球节点网架，总重量35吨，用钢量37.53/，矢高2.5米，网格2.932.93米，属于中高度、中跨度、大矢高、中网格、中重型网架。网架安装具有较大的难度。天井一网架位于16-19/H-K轴线，支座标高17.45米，网架中心投影面积13.215.3=201.96。采用正放四角锥、三边支承螺栓球节点网架，总重量4.2吨，用钢量20.8/，矢高0.8米，网格2.22.2米。天井二网架位于19-20/F-G轴线，支座标高17.45米，网架中心投影面积7.77.7=27.5。采用正放四角锥、三边支承螺栓球节点网架，总重量1.63吨，用钢量20.8/，矢高0.8米，网格1.921.92米。因为网架是一个连续统一的结构面，考虑到施工安全和与土建配合作业，以及高空与交叉作业和降雨对施工的不利影响，所以施工工期比较紧张，施工组织格外重要。2.2、工程重点和难点分析本工程中网架不但是绝对的主体，而且重点和难点也体现在网架结构的施工上。2.2.1、网架的吊装和安装是本工程的第一个难点。综合楼网架面积大，搭设满堂红脚手架做安装平台显然是不现实的，而且杆件重，直接影响并决定了网架的安装方案。经计算，可以采用2台100吨吊车侧面就行整体吊装，吊装安装能大大节约措施成本、提高安装速度，并且减少了场地占用，给其他工序施工创造更便利的条件。整体就位调整后采用地面拼三角四角、吊车配合高空组装的方法，计划分左右两个班组、两台吊车同时作业，短期分为两个作业面加快安装进度。天井一、天井二在楼面整体拼装后采用现场土建塔吊就行吊装就位。2.2.2、网架防火涂料涂刷是本工程第二个难点。由于综合楼工程网架矢高2.5米，已远远超出正常人手工操作的高度范围，同时缺少安全系留的支撑点和操作平台，故防腐和防火涂料施工的安全防护和措施须特别考虑。3、施工部署3.1、施工组织机构组织计划见下图：项目经理技术负责人安全员质检员测量员资料员网架加工厂施工员油漆组钢架组电工起重工屋面组网架组安装工电焊工安装工电焊工安装工电焊工油漆工3.2劳动力计划根据本部分钢结构工程的特点及施工的具体要求，具体劳动力计划如下：专业班组工 种人数（人）网架班组安装工10电焊工2油漆班组油漆工10杂工辅助工6合计283.3、主要工、机具计划序号名 称规格数量序号名 称规格数量1交流焊机BX-450112五芯电缆4*6+4200米2直流逆变焊机ZX-270113四芯电缆3*4+2.5200米3冲击钻博世32114两芯电缆2*2.5200米4空压机1.5KW115透明胶管1250米5角向磨光机100mm216水平尺60026气割设备套117管钳87烘箱118扳手168吊车50T219千斤顶20吨49吊车25T220经纬仪210钢卷尺50米121全站仪111钢卷尺7.5米422水平仪23.4、施工进度计划见施工进度计划横道图：3.4.1、本展厅网架构件制作运输计划周期为25天，网架安装15天，3.4.2、工期排定原则为：流水作业，交叉作业（1）工程分为分区段作业面：综合楼网架、天井一、天井二。（2）工程施工顺序为：网架工程：预埋件埋设-网架加工-网架安装防火涂料；3.5、施工总平面布置3.5.1、施工现场道路：根据现场情况，施工车辆和材料由左右专用的施工通道进场。3.5.2、施工临设布置：根据总平面布置，工人在生活区住宿，现场安排工具房、材料场值班条件。3.5.3、网架的材料进入安装场地，吊到网架作业面。3.5.4、施工用电布置从楼内接驳点接入施工现场，并设置移动式二级电箱。3.5.5、安全警示与围护：由于存在较多的交叉施工，所以施工场地不进行封闭，但在进行高空作业时，作业区域下方拉警戒线、并派安全员全程蹲守，严禁其他班组人员机械进入危险区域。3.6、施工准备3.6.1、施工人员准备（1）选派技术熟练、经验丰富的专业人员组成项目组和施工劳务队。（2）焊工等特殊岗位做到持证上岗，其他人员做到先交底、培训然后派驻工地。（3）所有人员均应办理人身意外保险和签署劳务合同，确保无影响工作的残疾、病史和不适状态。3.6.2、材料准备（1）按设计要求选材，待明确的建筑要素、如油漆、等送样品确认。（2）采购材料符合设计和甲方的要求，资料齐备。进场材料按规范要求进行复验。网架构件材料、加工、检测均由徐州四方特种屋盖有限公司在其徐州加工厂内完成，构件进场按要求结合监理要求和国家相关规范进行检测，现场则可直接进入安装程序，节约工期。（3）由于市场供应、配件配套或其他原因需要材料代换的，应提前向甲方、监理和设计单位提出申请并获得批准，未经许可不得随意替换。（4）根据施工进度计划与加工厂制定详细的构件加工、进场计划表，争取及时、配套、合格的供应材料，同时又减少资金、场地占用。（5）易损伤、受潮的材料准备具备条件的材料场地和彩条布等材料保护措施，避免进场后反复搬运和下雨受淋。3.6.3、施工设备准备 按工程特点配置足够、良好的专用设备工具，检修调试好方可发往工地。 检验、测量设备应校准统一、准确和可靠。3.6.4、施工技术准备（1）结合设计图纸进行现场尺寸校核，并做好加工工艺图转换和施工用图的准备，包括各种安装图、定位图、大样图等，做到1：1放样。（2）组织人员进入施工现场，修正和完善施工组织设计，与各单位协商制定穿插作业计划，准备相关的技术文件和资料表格。（3）组织进行施工要点讲座、讨论，对主要技术工人、班组长进行技术交底。（4）组织吊车操作员到现场实地测量，根据现场情况及吊装部分网架的吊点设计，确定吊车的吨位和站位，准备和检查吊装用具。（5）由甲方协调清除现场障碍物，包括吊机站位的位置和工程就位工作面的物体，确保吊装的安全。3.6.5、施工场地准备（1）施工人员生活设施统一安排至生活区，届时将需要28人的生活条件。（2）准备一间钢结构班组办公室，为其班组管理工作提供方便。（3）协调现场材料堆场、构件加工与分类、吊机站位和场地计划，为后续施工的整体协调做好准备。4、主要工序的施工工艺4.1、网架构件制作与涂装如前所述，本网架构件的材料、加工、底漆和检测均由徐州四方特种屋盖有限公司承担，其加工厂位于江苏省徐州四方工业园区，具有全套的生产、检测设备，是具有网架、钢结构专业资质的大中型专业公司。4.1.1、钢网架制作工艺A、杆件：钢管下料在专用切管机上进行，然后和锥头、封板焊接。焊接前，在专用定位焊接胎具上，进行长度定尺，并控制两端面的距离、钢管同轴度及垂直度。夹具夹紧后，以此定位，进行点焊。杆件长度误差控制在1mm之内。锥头或封板两端面对钢管轴线垂直误差控制在0.2mm以内。杆件焊接是在全自动网架专用CO2保护焊机上进行的，分规格批次做焊接工艺评定检测后批量生产，焊接完成后进入车间检验及半成品仓库检验。杆件焊接质量控制在零件组装工艺上已经保证了焊缝有足够的长度与面积，焊缝能充分与母材融合。焊缝检验采用GTS22型或GTS12型超声波探伤仪进行无损探伤。每种类型按3（且不少于3组）抽样进行成品破坏试验，由专业检测中心检测并出具报告单。网架成品杆件进入全自动专用抛丸除锈机进行除锈，根据预先设定的抛丸等级调节的进给速度一次性达到设计要求，之后进入防腐喷漆车间喷涂底漆。B、螺栓球节点：毛坯球进厂后应进行以下项目的检查：圆度、直径，过烧、裂纹，检验合格后入库。加工前首先进入全自动专用抛丸除锈机进行除锈，除锈完成进入精加工车间加工。螺栓球精加工在车床上利用万能球类夹具进行加工， 程序为首先夹紧毛坯球加工出定位孔和定位孔基准面，然后以基准孔和基准面为定位基准定位毛坯球，然后转动分度盘加工各弦杆孔，最后转动夹具加工各腹杆孔。夹具的转动定位偏差为+5，保证了各螺纹孔的夹角误差控制在+30之内，加工后，用角度盘、角度尺和芯棒进行角度检测。螺纹孔加工精度按照 GBG7-81普通螺纹公差与配合中6H进行。螺纹孔端面，与球中心距离D，允许偏差在D150mm时，为0.26mm，用高度尺，芯棒，游标卡尺进行检测。C、六角套筒： M30以上的六角套筒用150Kg空气锤模锻，M30以下为精密铸造。六角套筒的精加工在CA6140车床上加工，两端面平行度偏差不大于0.5mm。D、封板与锥头：采用Q235-B钢，毛坯由150Kg空气锤和300T磨擦压力机模锻而成。封板和锥头的精加工在CA6140车床上进行加工，三爪卡盘夹住端面和内孔。两端面平行度偏差不大于0.3mm。E、紧定螺钉：采用优质高强钢丝，螺纹公差按GBQ7-81，普通螺纹公差与配合规定，在仪表车床上加工螺纹公差6G精度规定制造。F、高强螺栓：由专业厂家江都高强度螺栓厂供应，出厂均附有合格证书和测试报告。高强度螺栓采用40cr钢，螺纹由滚丝机滚压完成。加工后经调质处理，硬度HRC32-36，热处理后不允许存在任何部位、任何长度或深度的淬火裂纹。进厂后高强螺栓进行外形几何尺寸检验和硬度与裂纹的检验，外形几何尺寸按10%抽样检验。硬度在HR-150A洛氏硬度仪上检验，按1%取样，且每批不少于3组，每组不少于13条。裂纹在8WGY-11型钢材质无损分选仪上进行10%检验。G、支座：采用加强肋支座，支座钢扳采用Q345B钢扳，支座与球焊接时先在定位夹具上点焊定期位，然后在转动架上转动烧焊，要求支座高度偏差不大于+1mm，使斜度偏差不大于2mm，中心偏移偏差不大于3mm，支座底板在焊前经磨光加工，保证边缘整齐。4.1.2网架构件工厂涂装A、涂装范围在加工厂只对成品杆件、支托和支座进行涂装，螺栓球接点和六角套筒在网架安装完成后再涂防锈底漆和防火涂料。高强度螺栓和紧定螺钉按规范不作除锈涂装。B、抛丸除锈与手工机械除锈本工程网架除锈等级为Sa2.5抛丸除锈在专用网架抛丸除锈机上进行，通过高速钢丸直接打击钢管外壁从而彻底清楚钢管外壁的氧化层，同时使表面形成密集的坑凹表面、增加了油漆的接触面积，从而提高了油漆的附着力和防腐蚀效果。杆件除锈完成后应于24小时内涂好第一道防锈底漆。采用抛丸除锈的构件在除锈后可以刷子或无油、无水的压缩空气清理，除去锈尘等污染物，然后进入喷漆、编号，打捆包装工序。C、油漆与涂装本工程网架油漆采用环氧富锌底漆两道，环氧云铁中间漆两道。杆件的除锈、焊接（检测）和油漆应当当班连续完成。涂装过程必须注意环境天气的变化情况，空气湿度大于80%，或钢材表面温度低于空气露点温度30C时不得进行涂装。涂装后4小时内应保护免受雨淋。采用喷涂的涂装方法。喷涂时喷枪压力为0.30.5MPa，小型喷枪喷嘴与物面的距离为150250mm，大型喷枪为200300mm；喷枪应依次保持与物面垂直或平行的运行，移动速度为300-600mm/s，操作要稳定；每行涂层边缘的搭接宽度要保持一致，前后搭接宽度一般为喷涂幅度的1/41/3；多层次喷涂时各层应纵横交叉施工，第一层横向施工时第二层则要纵向施工；喷枪使用后应立即用溶剂清洗干净。涂料使用前应搅拌均匀，配好的涂料应当天用完，涂装时不得任意添加稀释剂。当漆膜局部破坏损伤时应清理损伤的漆膜，并且按照原涂装工艺进行补涂。完成后钢构件表面应均匀，色泽一致，无皱皮、流坠和气泡，附着良好。所有安装过程中或安装后需要连接或焊接的部位（包括支座与过渡板底面、支座球接点部位，支托板顶面，高强度螺栓和六角套筒、紧定螺钉、钢方通焊接口等）不得涂刷油漆，喷涂时应予以保护。D、质量检查、涂料、稀释剂的品种、型号和质量应符合设计要求和现行国家和行业标准规定且有检查质量证明书、合格证，经现场检查涂料、稀释剂状态良好并在保质期内使用。、表面预处理应按照设计要求进行，保证构件表面无焊渣、焊疤、灰尘、油污。、涂层的外观应均匀、平整、丰满，不得有漏涂、返锈、咬底、分层剥落、裂纹、透底等缺陷。有缺陷和损坏的漆膜，必须清理砂磨后进行补漆。E、漆膜厚度计量方法：(1)测点位置应随机选定，表面积大于2平方米检测10处，每处测量3点取平均值记录，表面积小于2平方米检测5处，每处测量3点取平均值记录。漆膜涂层厚度必须达到两个90%的规定才为合格，即90%的检测点应达到或大于工艺设计值。(2)漆膜厚度可用电子测厚仪，磁力型杠杆测厚仪等仪器测量。(3)每层漆膜涂装后应进行附着力试验测定，测试按GB9286-88色漆和清漆漆膜的划格实验执行。4.1.3、网架构件的运输，工厂生产的杆件经打捆后用汽车直接运送到工地，其他散货或装框发车。4.2、网架安装根据工程现场情况和施工经验，从工期、质量、安全和现场情况等各方面综合考虑，综合楼网架可以采用整体网架吊装（22-25/D-J轴网架地面拼装，吊起后拼装22-25/D轴部位然后就位）。这样的安装方法可以避免搭设大量的脚手架、从而降低成本和加快进度，同时也能有效网架的安装挠度、减少人力和材料的浪费，也更保证施工人员的安全。4.2.1、安装准备工作：、准确定位支座位置与轴线、标高控制线，按要求设置支座的位置和高度。、构件清点分类，材料摆放到位，规格编号检查无误。、做好吊车吊装的技术要求与分块安装计划，熟悉作业场地和任务。、清除周边有关的障碍物，防止安全和质量事故的发生。4.2.2、试拼装：、小单元拼装：选取安装起点一个小单元（四角锥）网格，按照安装图顺序将球及杆件拼成小单元整体就位后进行校正、复测，确认构件安装配合达到加工工艺和安装要求。、将杆件螺栓掏出并装好套筒，检查高强度螺栓和套筒质量情况，将螺纹上沾染的铁砂、铁锈等杂物清理干净。4.2.3、拼装方案本网架为支座起坡构造，整体成长方形，受力方向清晰、对称，根据支撑情况和安装吊装难度确定22-25/J-E轴网架地面安装整体起吊、22-25/D轴最后一排网格及支座分两组在两侧同时高空散装的顺序，方案分为以下三个阶段：第一阶段是地面拼装：本网架的地面拼装分为地面整体拼装和地面小单元拼装两种类型：如下照片：左图：地面拼装、散件组装四角锥 右图：地面推锥组装地面整体拼装根据作业计划，地面拼装部分的网架下弦可先组装起来，这样相当于定位和放线的作用，使前后左右的距离都最接近安装就位位置，下弦铺开后初步定位并垫平整后即开始安装腹杆和上弦节点，上弦与腹杆均通过推锥的方式进行，根据每个安装位置上弦球的位置、角度和安装走向组合腹杆和上弦单元，然后按单元追个对孔组装，拼单元锥和推锥组装分多个小组流水作业，加快组装速度。地面小单元拼装22-25/D轴高空散装部分吊装的小单元是以单个球节点为中心的三角或四角杆件锥体。与地面整体拼装一样，小单元拼装时首先找到该球节点并确定其角度方位，然后根据高空拼装的走向和结构按顺序安装相应的弦杆和腹杆，小单元的杆件应在拧紧后反向松开45度，这样便于高空角度的对接。地面小单元可提前安排专人小组连续进行，以形成施工的连续流水作业，提高吊车的作业效率。地面小单元可集中人力事先在地面拼装完成，然后按安装走向和位置分行摆放，拼装完成再分开两组进行散装作业。地面拼装须注意三个方面：1.网架整体是要避开北侧和西侧的结构柱，离柱边保持一米，2.22-25/D轴最后一排杆件放置安装位置地面；3是整体拼装完成后检查所有杆件和螺栓球的紧固，确保连接可靠。这也是地面拼装和顺利起吊的关键。第二阶段是起吊和就位：如吊装作业平面、立面图所示，地面拼装部分面积865.77（23.45*36.92米），构件总重量约35吨，采用2台100T汽车吊作业。经计算，东侧两部吊车站位的最大作业半径为14米，网架提升之14米，查100T吊车作业曲线图，该位置允许吊重为18.5T，实际吊重为17T。吊点选在网架下弦，采用12米的长吊索以减小钩吊索的夹角、减小吊索水平分力。按吊装立面图所示，双吊点距离6米、吊索夹角35度、查钢丝绳技术参数表，规格的吊索按最低强度等级（抗拉强度1550MPa）计算，使用46则抗拉力为19.337吨，安全系数6，完全可以满足要求并有足够的安全储备。选用46的钢丝绳时应首先检查钢丝绳有无破损，吊索与网架球绑扎时采取3个绳卡和1个安全扣，同时钢丝绳吊点与网架应采用夹杆固定、以增强吊点的刚度和便于钢丝绳松脱取下。起吊后若绑扎绳扣有无滑移绷紧的现象则应先落钩、待再紧固后方可起吊。在地面拼装阶段2.22-25/D轴最后一排杆件是暂不拼装的，在网架起吊悬空到达安装高度时再行拼装，这是平稳起吊后的第一步，随后继续提升至略高于设计高度。到达预定高度后先适当回位使支点球对正预埋件和支座。然后D/J轴线的支座适当落下受力、以利于网架稳定。天井一、天井二在楼面进行散装，该部分材料吊装前提前分拣、检查齐全并运送至相应安装位置，部分可预先拼装成小单元以加快散装速度。全部拼装完成后高空人员撤离、人员集中在各个支座位置，指挥塔吊使网架准确就位在预定轴线位置。焊接支座。高空安装前先在地面拼装三角或四角锥，并根据安装走向和重心位置合理绑扎。小单元提升时根据需要设置留绳，以便地面或高空人员控制各杆件的角度和位置、方便上弦安装人员拉近和稳定上弦杆件。小单元各杆件到达安装部位时，各工位应先互答号令、确认各工位杆件到位并同时开始拧进，避免腹杆位置挤死角而出现虚拧等不安全因素，确保安装质量。起吊部分全部拼装检查完毕即落绳，检查各球与杆件落实无误后撤绳完成一次散装。余下锥体以次类推，直到整体安装完成。本网架跨度较大其自身刚度较弱，网架高空散装过程中会产生下挠，也可以通过千斤顶使支座就位。4.2.4、安装要点安装过程中经常检查螺栓和套筒紧固程度，发现松动立即给予上紧，同时注意观察和测量网架造型几何尺寸，控制对接位置的准确，减少网架安装误差积累。网架拼装完成后，组织人员对各个球连接处的螺栓逐个检查拧紧程度，待网架工程安装完毕后报请有关部门验收合格后再进行屋面施工。地面拼装时应用方木将网架整体垫平，到拼装完成后拆除中央支撑点后进行测量，测量符合要求方可进行下一榀网架的施工。D轴边置需要高空散装，散装时单条杆件拧进后不可立即紧固，须待本四角锥单元所有杆件都拧进后再顺次拧紧，防止腹杆挤压造成的不能进入和虚拧现象。高空散装作业前各个人员应提前就位，每组高空共5人，4人分列四角连接点、另1人机动配合带管钳；地面共5人，3人移动小单元锥体至起吊点、1人绑绳挂钩、另1人机动配合。即每台吊车配合一组10人，高空人员配备安全带、扳手、管钳、螺丝刀、胶钳以及必要的绳索，作业前与地面组和吊车司机明确统一协调的当班的作业计划。4.2.5、安装的安全措施：施工中必须遵守一般建筑工程安全技术法规和安全技术操作规程以及有关安全技术规定。尤其是高空作业阶段，更要安排专职的安全员予以不间断巡逻检查，问题一经发现必须立即整改甚至停工整改，决不允许拖延、推委。严格按照后附吊车作业安全措施、防吊车倾翻措施和高空作业人员安全措施进行准备、落实和检查各项安全工作。吊车作业前对吊车司机、指挥和安装工人进行统一的技术交底，明确并协调各方面各工位的工作和步骤，保证两台吊车的起吊速度、吊点高度和动作步调一致。技术交底与吊装准备落实情况见下表：人员、设备到位情况序号准备事项要求内容检查落实情况1人员安装人数不少于10人，且状态良好2安全防护用具安全带、安全帽、安全鞋3施工用具扳手8把，管子钳2把，绳子3套4散装用料南支座南部1行上弦与1行下弦，确保正确5拼装检查支托安装、污染泥巴清理、补油漆螺栓紧固检查、抽空处增加钢管与抗拉绳6场地检查埋件清理干净并放出控制线超长内架拆除、地面平整压实7吊车吊索、指挥吊机就位、支点可靠，吊索满足要求统一指挥程序和信号，配备对讲机8后勤应急饮用水、方便食品、鞭炮、祭品贡品应急车辆、专业工程师及计算用电脑9辅助用具架子钢管、脚手板、方木若干电焊机1套、测量用具10其他交底全员签名吊装过程计划与交底序号准备事项要求内容技术交底情况1站位与挂钩吊机按平面图位置站位、确保起吊后平移挂钩应有防夹绳和防滑脱措施、2吊索等长检查绑扎腹杆牢固、挂上下钢梯2起钩与试吊四角绑扎留绳辅助控制旋转和偏移两个吊机高度平衡、速度同步3起吊17米高平衡稳定后向西平移2米悬停50分钟、安装南侧杆件4再起吊15米高平衡稳定后向北平移2米再向西平移1米，落钩使支座摩擦接触22-25/D/J轴线6人目测复测各控制线，摘钩完成作业4.3、防火涂料施工在屋面板施工的同时，可以同时进行结构表面的油漆补涂，对于支座焊接、马道焊接部位清除焊渣、并经除锈后涂刷两道防锈底漆，观感不佳的部位还应该用打磨机进行打磨，然后方可进行防腐油漆处理。本工程选用的防火涂料为超薄型防火涂料。现场施工时，只需用干净木棒搅拌均匀即可用于刷涂施工，开包装时间长出现粘稠是则稀释剂稀释。具体施工步骤如下：1）基层处理：在刷涂防火涂料前，先清洁钢构件表面之灰尘、污垢，并检查防锈漆是否有破损、脱落现象等：有脱落需用同种防绣漆修补。2）防火涂料在施工前，应充分搅拌均匀，不能出现沉底现象。3）防火涂料施工时，每遍施工厚度不得超过0.5mm，且必须在前一遍干燥后，再刷涂后一遍，常温下，涂料2小时可表干，24小时完全干燥固化。4）施工过程中和涂层干燥固化前，环境温度宜保持在5-38，相对湿度不宜大于90%，空气应流通。当风速大于5m/s、雨天和构件表面有结露时，不宜作业。5) 本工程钢结构耐火时间为2小时，涂层厚度按照检验报告的要求，施工需刷涂2-4遍，每遍刷涂厚度不少于0.3mm；第1遍打底，提高凝胶的比例、做到遮盖全面提高附着粘结力，第2-3遍刷涂成型，满足施工厚度，最后对涂层表面做修饰光滑处理，满足观感需要。6）超薄型钢结构油性防火涂料是一种以二甲苯、天那水等有机溶剂的油性涂料，在涂料未完全干燥固化前属易燃物品，故在施工时，现场严禁烟火，其他明火作业工种必须远离涂料施工现场，其他工种可采取流水分段作业方式，待涂层干燥固化后方可施工。7）所有涂层在干燥固化前，严禁碰撞，敲打以免影响涂层的粘接强度和外观。5、质量保证措施按照ISO9000质量体系的质量保证模式的具体要求，制定质量保证手册，按质量保证手册的程序文件管理焊接施工的质量活动。5.1、建立技术质量管理制度，成立QC小组，推行全面质量管理。全体人员牢固树立“质量第一，信誉至上”的思想。5.2、施工队长、工程技术人员在施工前，要对参加作业人员进行详尽的技术、质量及安全交底。技术人员应熟悉设计图纸要求、工艺规格和质量标准。5.3、建立技术质量岗位制度。施工中，各班组应认真进行每道工序的自检、互检及专职质量安全员制度，合格后才能进行下道工序作业。建立严格的交接班制度，交进度、交问题，交检测资料。5.4、设置专人负责质量保证资料及验收所需的一切技术资料。及时准确地收集质量保证原始资料，并做好整理归档工作，各类资料的整理与施工进度同步。5.5、严格检查标高、平面尺寸并做好记录。构件安装、螺栓连接、焊接均应作好原始记录。5.6、注意掌握构件在焊接、日晒温差及风力引起的偏差规律，以便在施工中予以合理调整。按焊接工艺规范施焊，确保工程质量。5.7、所用仪器精度必须符合规范要求，并经过质量检定。构件制作应严格按工艺进行，组对胎模一旦成形后，复测胎模的几何尺寸，确保基准准确。5.8、采用质量预控法，把质量管理的重点放在事前控制，达到“预防为主”的目标。5.9、加强施工工艺管理，保证工艺过程的先进、合理和相对稳定。质量的保证有赖于科学的管理和严格的要求，网架制作、拼装、焊接及油漆工程质量控制程序图。网架制作工程质量程序控制图钢材、焊条准备、出具合格证焊接工具准备焊工合格材料检测、检验工具准备核实下料品种、规格、尺寸按不同型号挂牌保证焊接质量中间检查自检材料代用核定单材料合格证焊接试验记录自检记录质量评定记录出厂合格证明施工记录办理出厂证明不合格的处理执行验评标准清理现场、文明施工焊接试验办理隐蔽部位签证制作拼装模板架或大样装资料整理质量评定制作厂内下料操作人员参加书面交底技术交底学习图纸和技术资料学习操作规程和质量标准准备工作钢材、焊条准备、出具合格证场地和焊接工具准备焊工考试合格检验工具准备核实下料品种、规格、尺寸按不同型号挂牌保证焊接质量中间检查自检材料代用核定单材料合格证焊接试验记录自检记录质量评定记录出厂合格证明施工记录钢材、焊条准备、出具合格证场地和焊接工具准备焊工考试合格检验工具准备核实下料品种、规格、尺寸按不同型号挂牌保证焊接质量中间检查自检材料代用核定单材料合格证焊接试验记录自检记录质量评定记录出厂合格证明施工记录 网架安装工程质量控制程序图焊条、焊剂准备，出具合格证注意上下挠度，保证螺栓五虚拧注意构件安装方向和平面位置自 检中 间 抽 查学习操作规程和质量标准熟悉图纸和技术资料焊接工具准备出厂合格证明执行检评标准不合格的处理（返工）检验清理现场、文明施工操作人员参加书 面 交 底吊装前对钢结构复检资料整理质量评定安装技术交底准备工作准备工作施工记录质量评定记录自检记录测量记录钢结构出厂合格证焊条合格证测 量 定 位克服上道工序弊病的补救措施电焊工考试合格网架焊接工程质量程序控制图禁止在焊缝区外的母材上打火引弧注意焊缝长度、厚度及质量缺陷焊条、焊剂准备、出具合格证不合格的处理执行验评标准清理现场、文明施工在焊缝附近打上钢印号清理溶渣及金属飞测物自 检中 间 抽 查办理上道工序交接检查复查组装质量和焊缝区处理操作人员参加书 面 交 底书面图纸和技术资料学习操作规程和质量标准资料整理 质量评定焊接技术交底准备工作焊接记录质量评定记录自 检 记 录焊接试验记录焊缝质量检验记录焊条合格证及烘焙记录和下道工序办理交接手续首次施焊的钢种和焊接材料，进行焊接工艺和力学性能实验焊工考试合格焊接机具、焊接试验工具准备焊 条 烘 焙油漆工程质量程序控制图资料整理质量评定施 工施工记录质量评定记录自检记录隐蔽验收记录油漆质量证明涂油漆后4小时内严防雨淋自 查技术交底学习图纸和技术资料学习操作规程和质量标准准备工作喷 丸 除 锈中 间 抽 查操作人员参加清理现场、文明施工不合格的处理执行验评标准控制设计要求涂刷遍数防止灰尘污染不得任意稀释控制漆膜厚度安装焊缝及摩擦面外应留出3050mm不涂涂装时，按涂料要求相对湿润度施工书面交底克服上道工序弊病的补救措施按设计要求准备油漆、出具合格证6、安全文明施工措施针对本工程特征，我公司将严格遵守企业的质量方针，按照公司质量体系文件的规定进行操作，切实贯彻和实施GB/TI9000ISO9000系列标准，加强项目质量管理，规范各项管理工作程序，最终实现我方提出的质量、安全目标：杜绝机械事故和人身安全事故。施工中必须遵守一般建筑工程安全技术法规和安全技术操作规程以及有关安全技术规定。尤其是高空安装作业阶段，更要安排专职的安全员予以不间断巡逻检查，问题一经发现必须立即整改甚至停工整改，决不允许拖延、推委。做到问题早发现、早解决，不留任何隐患，然后才能进行施工。操作各种机械及电动工具的人员，应经专门培训，经考试合格持证止岗，应遵守各种机械及工具的操作规程。6.1、作业人员携带工具、垫铁、焊条、螺栓等应放入随身携带的工具包内，在高空作业时，应有保险绳，防止滑脱意外事故。高处进行切割或焊接时，应有防止割下的金属或火花下伤人和破坏墙面、玻璃的措施。6.2、施工现场用电线路的设置和架设必须按建设部施工现场临时用电安全技术规范及用电设计布置图进行，电力线路采用三相五线制，TN-S接零保护系统。6.3、确定安全员专职负责现场安全检查，由负责安全的各方领导人员组成安全监督小组，严格检查和督促安全措施的实施并能及时解决现场安全事宜和问题；保证准确、稳妥、安全顺利完成全部工作任务。6.4、工完场清，对零乱散料件及时归堆整理固定。具有防风、防雨、防火应急能力的措施。6.5、进入施工现场必须正确戴好安全帽，高空作业系好安全带，穿防滑绝缘鞋作业。携带榔头、扳手、小撬棍、冲头等工具要有挂环，用绳穿牢，防止失落伤人。6.6、由于吊装交叉作业，火花溶液容易引起燃爆，故指定专人监护，每天随时检查气瓶是否严密不漏。气瓶要指定地点安全存放。6.7、上岗检查，认真开展安全讲评日活动，把安全生产、文明施工摆在议事日程上，使每个职工牢牢树立安全第一的认识，切实做到杜绝事故的隐患。6.8、临时用电实行单机单闸，并设有正确的熔断丝和漏电开关双层保护。闸刀、开关、插座保证齐全、完整、无漏电现象。电缆走向合理安全，遇到有棱角的地方要垫上胶皮套绑扎牢固。6.9、本工程的危险作业是网架吊装和高空散装，特制定吊车与高空作业重点项目安全保证措施如下表：项目保证措施吊车操作安全（1）吊车司机要遵守起重机安全操作规程一般规定中的有关内容。（2）起重机工作、行驶或停放时，应与沟渠、基坑保持安全距离，不得停放在斜坡上。（3）起动前要重点检查：各安全装置齐全可靠；钢丝绳及连接部位应符合规定；燃油、润滑油、冷却水等均应充足；各连接件无松动。（4）起动前应将主离合器分离，将各操纵杆放在空挡位置，并按有关规定起动内燃机。（5）内燃机起动后应检查各仪表指示值，待运转正常后再结合主离合器，进行空载运转，确认正常后，方可作业。（6）起重机变幅应缓慢平稳，严禁在起重臂未停稳前变换档位，起重机满载或接近满载时严禁下落臂杆。（7）吊装作业时臂杆的最大仰角不得超过生产厂家规定，如无资料可查时，不得超过78度。（8）起重机如需带载行走时，荷载不得超过允许起重的70%，并要求行走道路坚实平整，重物应在起重机行走正前方向，重物离地面不得超过50CM，并栓好拉绳、缓慢行驶，严禁长距离带载行驶。（9）行走时转弯不应过急，如转弯半径小，应分次转弯，下坡时严禁空挡滑行。（10）起重机转移工地时，应用平板车运送。特殊情况需自行移动时，应卸下配重，拆短臂杆，主动轮应在后面，回转、臂杆、吊钩都必须处于制动位置，并加保险固定，每行驶5001000m对行走机构进行检查润滑。（11）起重机通过桥梁、水坝、排水沟等建筑时，必须先查明其允许荷载后再通过
