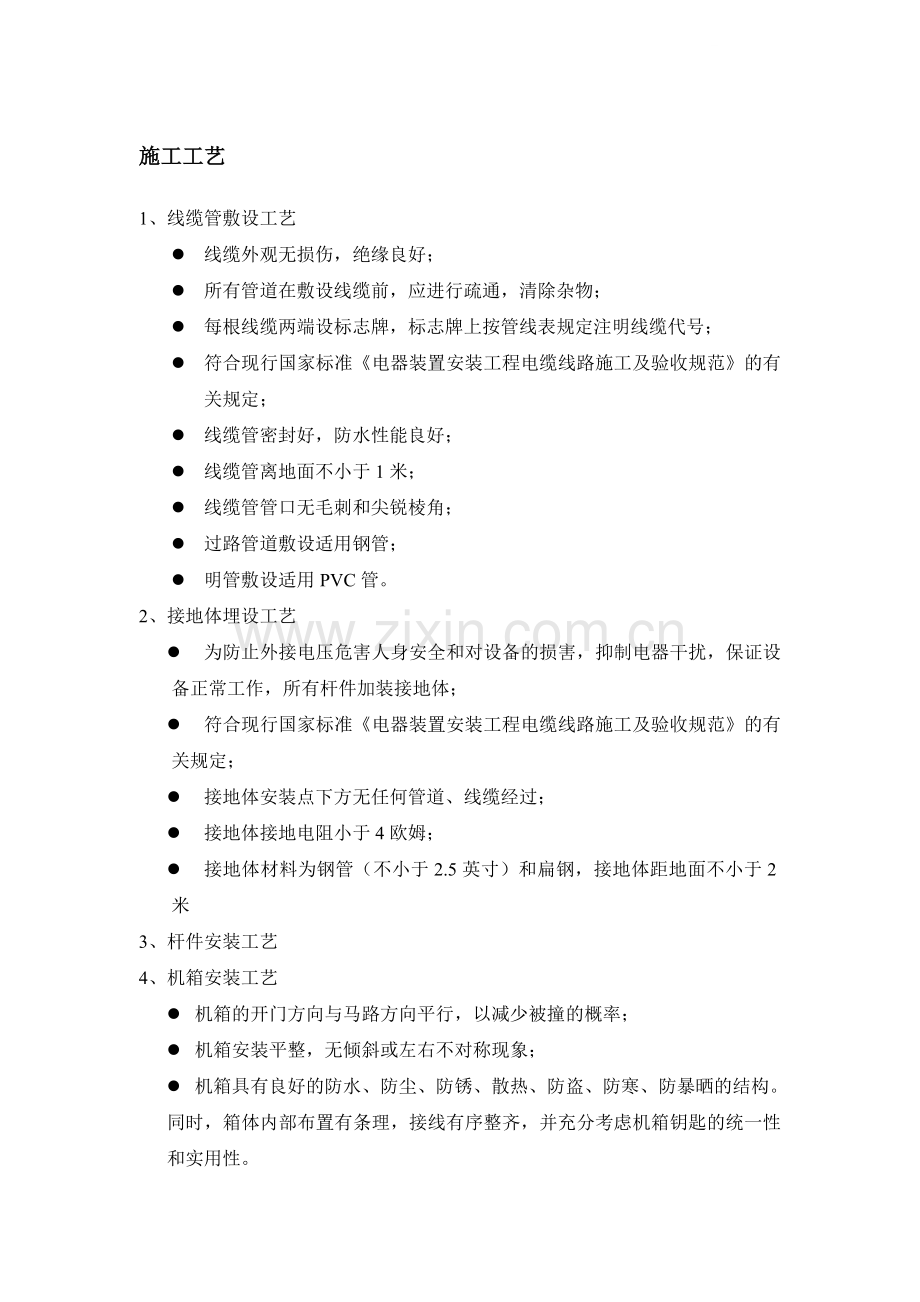

机电安装施工工艺.doc

施工工艺
1、 线缆管敷设工艺
l 线缆外观无损伤，绝缘良好；
l 所有管道在敷设线缆前，应进行疏通，清除杂物；
l 每根线缆两端设标志牌，标志牌上按管线表规定注明线缆代号；
l 符合现行国家标准《电器装置安装工程电缆线路施工及验收规范》的有关规定；
l 线缆管密封好，防水性能良好；
l 线缆管离地面不小于1米；
l 线缆管管口无毛刺和尖锐棱角；
l 过路管道敷设适用钢管；
l 明管敷设适用PVC管。
2、 接地体埋设工艺
l 为防止外接电压危害人身安全和对设备的损害，抑制电器干扰，保证设备正常工作，所有杆件加装接地体；
l 符合现行国家标准《电器装置安装工程电缆线路施工及验收规范》的有关规定；
l 接地体安装点下方无任何管道、线缆经过；
l 接地体接地电阻小于4欧姆；
l 接地体材料为钢管（不小于2.5英寸）和扁钢，接地体距地面不小于2米
3、 杆件安装工艺
4、 机箱安装工艺
l 机箱的开门方向与马路方向平行，以减少被撞的概率；
l 机箱安装平整，无倾斜或左右不对称现象；
l 机箱具有良好的防水、防尘、防锈、散热、防盗、防寒、防暴晒的结构。同时，箱体内部布置有条理，接线有序整齐，并充分考虑机箱钥匙的统一性和实用性。
l 机箱表面有防锈防腐蚀涂层，涂层无起泡、龟裂、脱落和磨损现象；
l 机箱带有电源插座和空气开关；
l 具有防水功能；
l 具有防鼠功能：机箱安装好后，各种线缆可自如从箱体外手井管进入机箱，但老鼠不能进入机箱；
l 机箱座的固定机箱螺丝全部应采用不锈钢螺丝。
