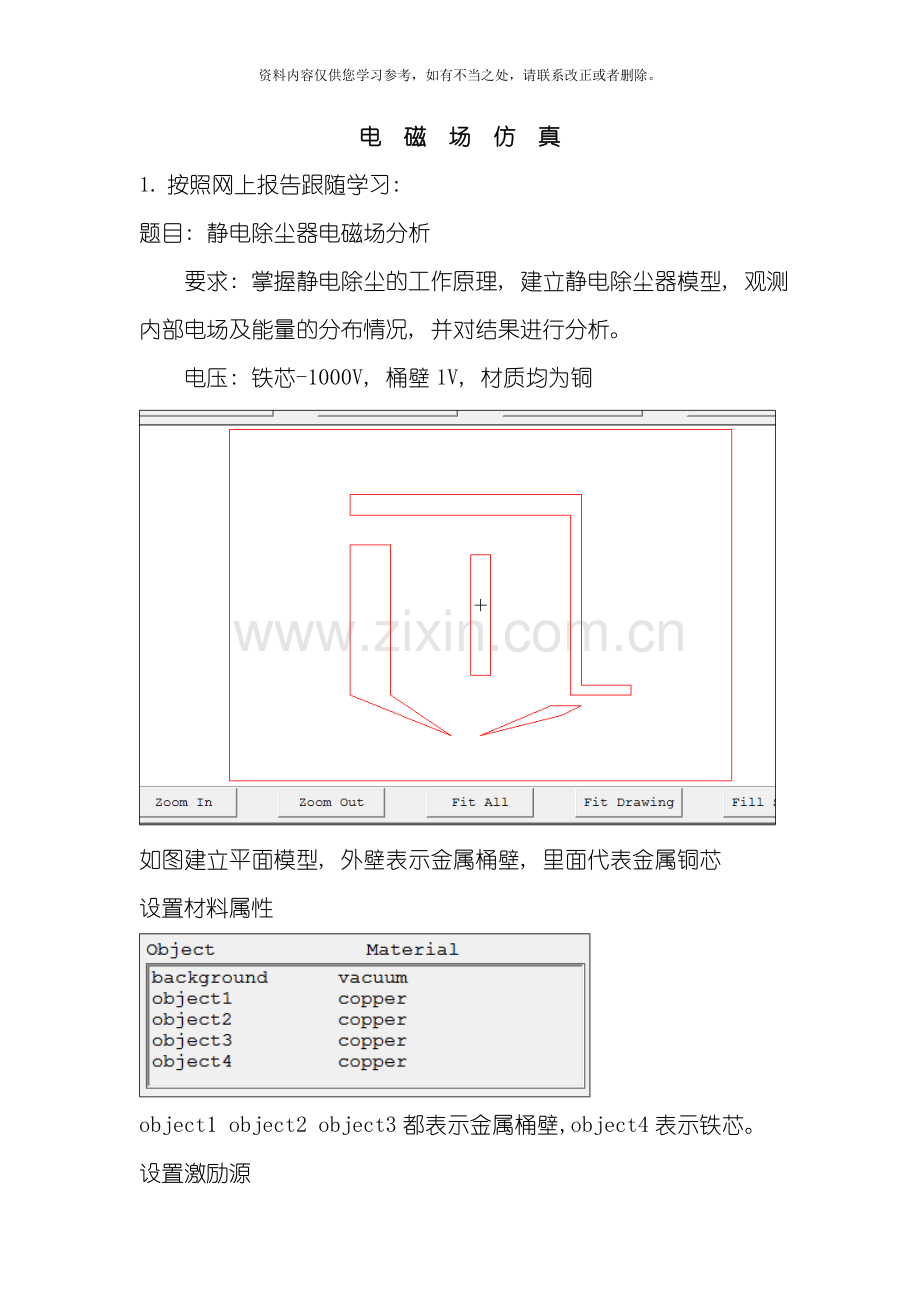

电 磁 场 仿 真
1. 按照网上报告跟随学习:
题目: 静电除尘器电磁场分析
要求: 掌握静电除尘的工作原理, 建立静电除尘器模型, 观测内部电场及能量的分布情况, 并对结果进行分析。
电压: 铁芯-1000V, 桶壁1V, 材质均为铜
如图建立平面模型, 外壁表示金属桶壁, 里面代表金属铜芯
设置材料属性

object1 object2 object3都表示金属桶壁,object4表示铁芯。
设置激励源

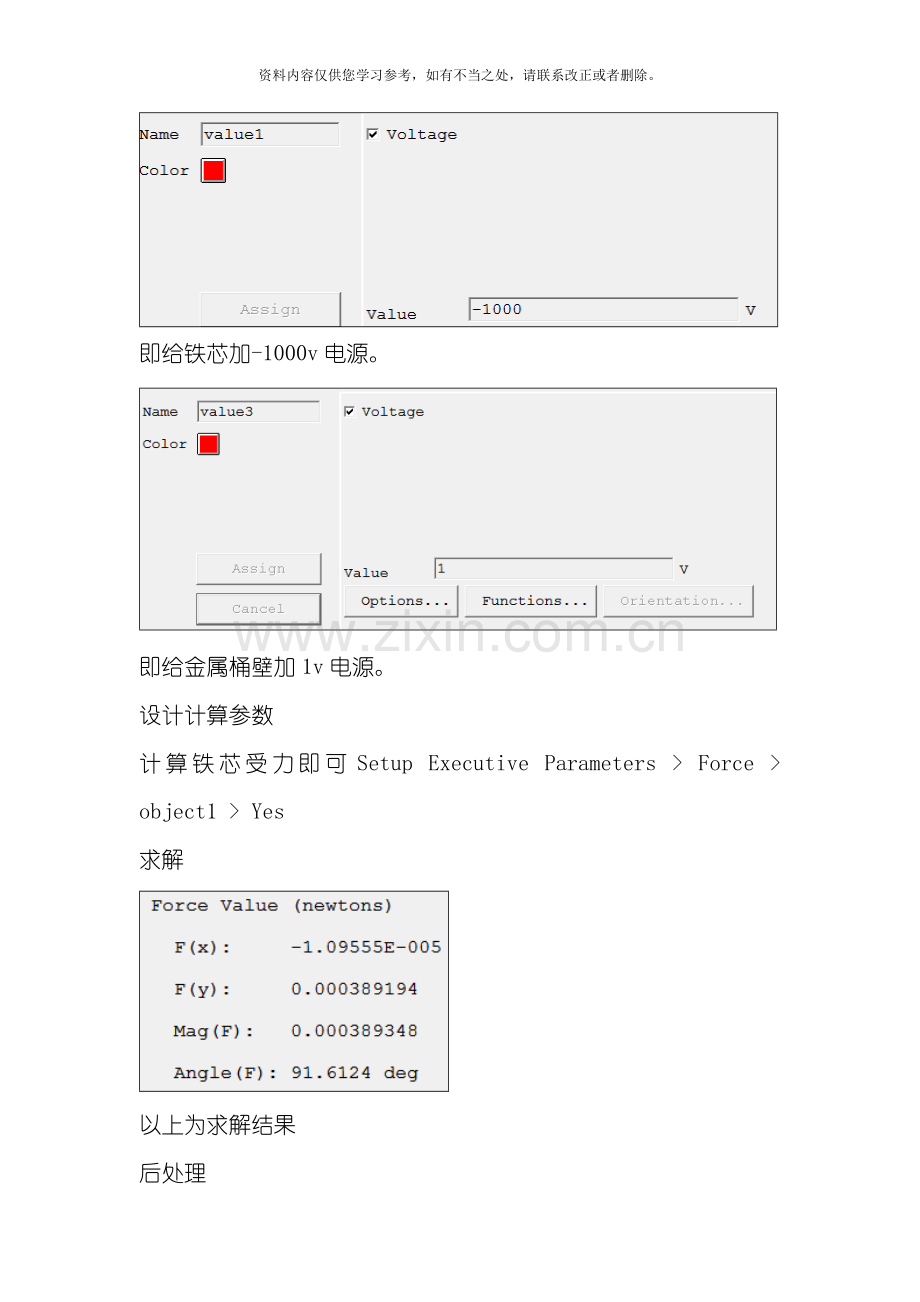

即给铁芯加-1000v电源。

即给金属桶壁加1v电源。
设计计算参数
计算铁芯受力即可Setup Executive Parameters > Force > object1 > Yes
求解

以上为求解结果
后处理
Post Process > plot > field > E Vector/Energy
电场图像

与样例中的图进行对比, 差别不大:

题目2( 自行设计) :
一平行板电容器, 极板厚2mm, 宽100mm, 极间距50mm, 所充介质的相对介电常数为5。计算电场、 电容值和极板所受的力。
操作过程:

1. 点击PROJECTS/New创立一个新的项目, 命名为: 11291118
2. Model/Drawing Size: Minima: X=-70, Y=-40; Maxima: x=70, Y=40; dU、 dV均为1。

3. 在点(-50, 25) dU=100, dV=2点OK退出建立上极板, 在绘制下极板。最后角点为(-50,-25)(50,25)的矩形为电容间区域

4. background为真空vacuum( 默认值) ; Object1, Object2均是Copper; Object3设定Rel. Permittivity5

5. 上极板电位值10V, 下极板设定0V电压。Background设为Balloon。

6. 设定Object1, Include in matrix, Signal Line, Assign; Object2, Include in matrix, Ground, Assign。
7. 求解设置
Starting Mesh: Initial
Percent refinement per pass: 30,
Number of requested passes: 8
Percent Error: 0.01.
8、 力的计算结果为F(x)=3.161098E-11, F(y)=-4.74926E-7N
电容: 1.0091E-010

结果:
