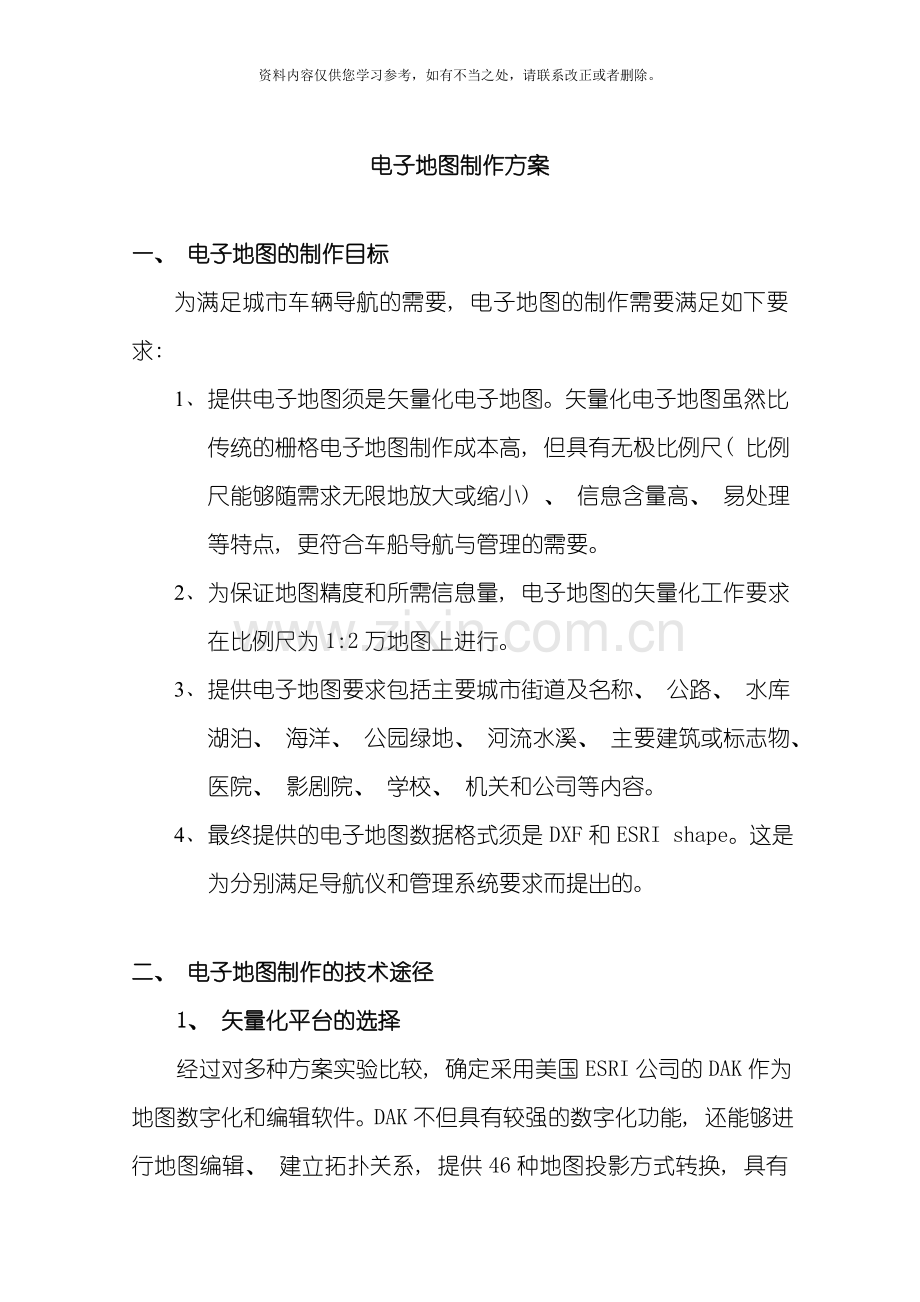

电子地图的制作方案样本.doc_第1页
第1页 / 共8页
电子地图的制作方案样本.doc_第2页
第2页 / 共8页
电子地图的制作方案样本.doc_第3页
第3页 / 共8页
电子地图的制作方案样本.doc_第4页
第4页 / 共8页
电子地图的制作方案样本.doc_第5页
第5页 / 共8页
点击查看更多>>
资源描述

1、资料内容仅供您学习参考,如有不当之处,请联系改正或者删除。电子地图制作方案一、 电子地图的制作目标为满足城市车辆导航的需要, 电子地图的制作需要满足如下要求: 1、 提供电子地图须是矢量化电子地图。矢量化电子地图虽然比传统的栅格电子地图制作成本高, 但具有无极比例尺( 比例尺能够随需求无限地放大或缩小) 、 信息含量高、 易处理等特点, 更符合车船导航与管理的需要。2、 为保证地图精度和所需信息量, 电子地图的矢量化工作要求在比例尺为1:2万地图上进行。3、 提供电子地图要求包括主要城市街道及名称、 公路、 水库湖泊、 海洋、 公园绿地、 河流水溪、 主要建筑或标志物、 医院、 影剧院、 学校

2、、 机关和公司等内容。4、 最终提供的电子地图数据格式须是DXF和ESRI shape。这是为分别满足导航仪和管理系统要求而提出的。二、 电子地图制作的技术途径 1、 矢量化平台的选择 经过对多种方案实验比较, 确定采用美国ESRI公司的DAK作为地图数字化和编辑软件。DAK不但具有较强的数字化功能, 还能够进行地图编辑、 建立拓扑关系, 提供46种地图投影方式转换, 具有支持ARC/INFO E00、 AGF、 DXF、 ESRI shape等数据格式。另外, 利用DAK也能够方便以后对电子地图的修改和更新。 2、 纸图的确定根据电子地图的制作要求, 选择1: 2万的地图为矢量化对象。3、

3、其它条件的选择制作矢量化电子地图在硬件上需要数字化仪、 计算机等设备。计算机能够选择普通PC兼容机, 数字化仪可选择DAK所支持的CAL COM9100等品牌。三、 电子地图制作主要工作及步骤 1、 地图控制点的选择与测定因为购买的大比例尺地图缺少经纬度坐标和地理控制点, 根据地图数字化的要求, 需要首先测定一些高精度控制点。为提高控制精度, 控制点的选择既要均匀, 还要具有的易测点、 易标定的特点。 2、 地图数字化分层方案的制定 根据地图数字化的内容和地理信息处理与存储的需要, 将地图分为9个图层( Coverage) 。面状图层: 包括主要城市街道和公路、 建筑、 水库湖泊、 海洋面状河

4、流, 公园绿地等。城市区界边界层高速路及主干道层城市街道图层次要街道图层建筑物图层水体图层绿地公园图层线状图层: 包括河流水溪、 铁路等, 另外还包括一些面状图层中部分辅助线。点状图层: 包括主要建筑或标志物, 主要医院、 影剧院、 学校、 机关, 主要公司等。在以后使用中能够根据需要从以上8层中提取数据, 做更多分层。 3、 数字化编码方案制定 为满足电子地图在使用中显示、 查询检索和定位导向的需要, 在数字化过程中要对地物进行编码。 根据管理中心和车载设备对电子地图的不同要求, 地图数字化采取了普遍编码的措施。对某一具体地物来说, 其编码即用户标识码( User_ID) 共7位, 由两部分

5、组成: 前3位为属性码, 后4位为识别码。 属性码 识别码因为面状图层中的线不必具体区分, 因此编码只有3位属性码, 没有识别码。 属性码的编码办法: 对所有地物, 例如普通建筑物、 街道边线、 边界线等, 都采用3位属性码。首位代表大类, 第二位和第三位代表终极分类。地物属性编码首位意义: 1代表交通及附属设施; 2代表居民地和建筑; 3代表代表水系和绿地( 海、 河湖、 水库等) ; 4代表境界; 5代表城市公共设施及机构; 6代表其它地形、 地貌及人文景观; 9代表其它辅助性符号; 具体每类地物属性编码如下: ( 共48类) 地物名称编码线状地物: 多边形辅助线100高速路及城市主干道边

6、界线101城市街道( 国道) 边界线102次要街道( 没标注名称) 和省道边界线103县级公路边界线104桥梁105省边界402地市边界401区县界400建筑物轮廓线( 面状城市边界) 200铁路110水体边界线300公园绿地边界线302大坝307河流水溪、 水渠301城墙、 长城600地形轮廓线900内图廓线999辅助线998其它901面状地物: 高速公路及主干道101城市街道102次要街道( 没标注名称) 103立交桥104火车站111建筑物( 面状城市) 201突出建筑物202湖泊水库鱼塘、 面状河流302海洋303公园304绿地305体育场306城市空地307行政区划400山区 601

7、其它902点状地物: 党政机关、 团体500高速公路收费站106加油站107出租机车公司108长途汽车站109公安交通管理局110交通中队、 大队111公安局、 派出所112停车场113机动车检测场114公安交通执法站115汽车配件商店116汽车修厂117点状县市驻地200乡镇驻地201自然村202飞机票预售处501火车票预售处502港口503新闻出版504科研机构505医院506学校507公司、 工厂508影剧院、 俱乐部509餐厅、 酒楼510宾馆、 饭店511旅游服务机构512邮政电信513银行514商场、 商店515图书馆、 博物馆、 展览馆516体育设施517书店518变电站、 发电

8、站519个别突出点状建筑物520灯塔521水文站522旅游景点、 文化古迹601山峰602其它9034、 地图的矢量化首先要将纸图粘贴到数字化仪上。为减小误差, 纸图的粘贴要做到平整。对面积比较大或地图图幅多的地图分成多幅分别进行矢量化。地图的矢量化选择常见的手扶跟踪数字化方法。 5、 地图的编辑与修改 数字化后得到的电子地图不免有许多错误, 需要对其进行编辑修改。地图的编辑在DAK中ARCEDIT模块下进行。经过编辑修改, 消除图层中错误的点、 线、 多边形标识点及编码、 不需要的Dangle线、 假结点等。 6、 地图拓扑关系的建立 为实现对地图的拼接和坐标转换以及空间操作, 需要将图层建

9、立起空间拓扑关系。、 地图的坐标转换矢量化后地图坐标为数字化仪坐标, 没有实际地理意义。另外, 不经过地图的坐标转换就不能进行地图拼接。利用Transform模块将地图数字化仪坐标转换为大地直角坐标或经纬度坐标。、 地图的无缝拼接 分幅数字化的地图经过地图坐标转换后, 再经过在DAK中ARCEDIT模块下的局部调整后, 使用Mapjoin模块进行拼接, 得到完整的电子地图。拼接后的电子地图还要重新进行编辑修改, 消除错误。、 有关属性地理信息的添加电子地图中除了位置信息以外, 还包括许多属性信息。首先在属性数据文件中添加相应字段, 例如type、 name等, 然后根据每一地物对应的User-ID, 为其添加相应的地理信息。这一部分工作能够经过将DAK与FOXPro等数据库管理系统结合完成。10、 地图格式的转换根据对电子地图的不同具体用途和要求, 经过转换、 拼接、 编辑修改和添加属性地理信息的电子地图图层( Coverage) 格式利用DAK转换成DXF和ESRI shape格式。以上是电子地图制作的基本步骤和工作。以后信息更新和添加的方法和步骤基本与制作方法一致。
