编号:

。

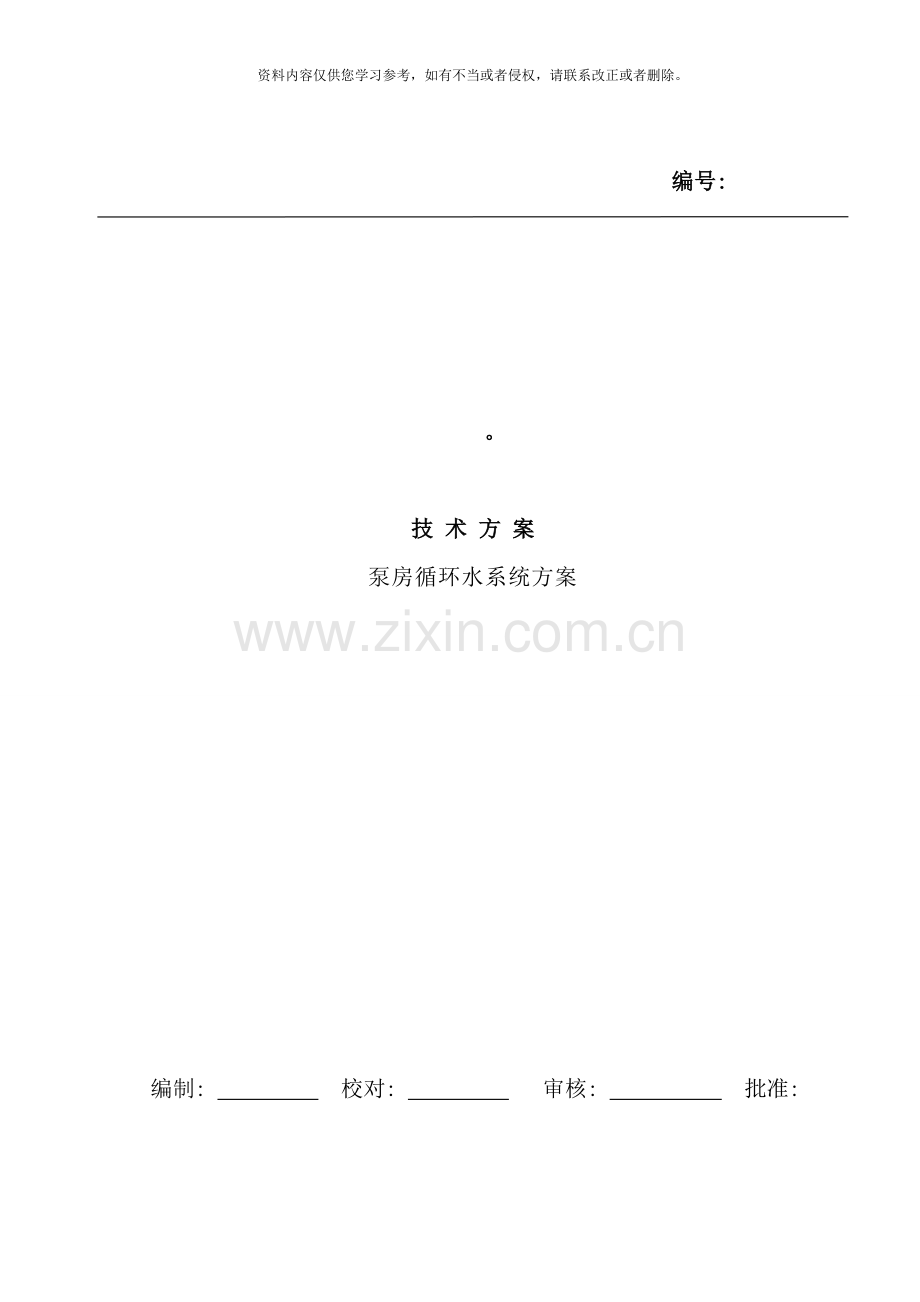

技 术 方 案
泵房循环水系统方案

编制: 校对: 审核: 批准:

投 标 文 件 目 录

序号
资 料 名 称
页 数
备 注
1
冷却塔设计说明

1.1
冷却塔技术参数
共1页

1.2
冷却塔结构示意图
共1页

1.3
冷却塔基础图
共1页

1.4
报价
共1页

2
循环水泵的的选配说明
共1页

2.1
水泵示意图
共1页

2.2
报价
共1页

3
配电箱的选配说明
共1页

3.1
水泵与冷却塔配电控制柜示意图
共4页

3.2
报价
共1页

4
循环水处理设备选配说明
共1页

4.1
加药设备介绍
共3页

4.2
报价
共1页

5
泵房施工与冷却塔管线施工
共 1页

5.1
示意图
共2页

5.2
材料清单
共2页

5.3
报价
共1页

( 一) 冷却塔型号设计说明
贵项目总计冷却水循环水量为4000m3/h, 设计工况为国标湿球温度为28度, 进水42℃-出水32℃, 10℃温差。如果按此计算, 那么每小时工艺循环水中所释放出的热量为4.0 x 107kcal/h, 。
选用大型工业冷却塔NTG- x2的体积为13m x26m, 选用两台塔的理由是, 项目所在地在黑龙江地区, 一年四季温差变化较大能够根据不同季节的温度选择停起风机的方式能够节省大量的耗电, 再有就是如采用单一风机形式的话, 一旦出现故障维修不便的同时会影响整个工艺的生产。
根据黑龙江省冬季的运行环境冷却塔侧面与围板下方加安装化冰管。

( 1) 冷却塔设计基本参数
项 目 名 称

工 艺 参 数
备 注

设
计
参
数
塔类别

钢结构逆流式机力通风冷却塔

塔型号

GFNDP— 集水型

总流量 Q

4000

单塔流量 q
m3/h

数量
台
2

进塔水温 T1
℃
42

出塔水温 T2
℃
32

干球温度 θ
℃
31.5

湿球温度 τ
℃
28

大气压 P
Kpa
100.350

蒸发量

0.1%

飞水率

0.01%

风机系统配置
风机类别

玻璃钢轴流
河北保定
风机直径 φ
Mm
8000

设计风量 G
m3/h
2550000

风机动压 Pd
Pa
50

风机全压 ΔP
Pa
167

风机轴功率 N’
kW
94.7

电机转速

1484
YX3-315M-4
配用电机功率 N
kW
132
北京毕捷
电力条件
V/ Hz/P
380/50/3

风机质保期

1年

其它
单塔外形尺寸
m
13*13

填料类别

PVC填料

填料高度
m
1.5m

布水形式

管状平压式

相对湿度 ψ
%
74

空气容重 γ
kg/m3
1.12

淋水密度 q
m3/ (m2·h)
11.7

气水比 λ

0.896

淋水段风速 v
m/s
2.6

重量风速 ga
kg/( m2·s)
2.91

设计交换数 N

1.21

进水总管
mm
DN400*2

玻璃钢面板厚度3mm
填料采用全新一级片PVC材质

( 2) GFNL- 型双台钢骨架逆流式冷却塔材料规格
序号
名称
规格
材质
备注
1
导风筒
Φ8056, h=3000
FRP

2
风机丶减速机

3
电机

4
收水器
160-45
PVC

5
收水器支架
38
FRP

6
补水管
机制缠绕
FRP

7
喷头
三溅式
ABS

8
淋水填料
S波
PPC

9
填料托架
58
FRP

10
围板

FRP

11
塔梯
步梯
Q235
涂两道氯磺化漆
12
立柱
Φ140
Q235
涂两道氯磺化漆
13
中心柱
Φ325
Q235
涂两道氯磺化漆
14
平台梁
工140【140
Q235
涂两道氯磺化漆
15
填料梁
工120【120
Q235
涂两道氯磺化漆
16
布水梁
工120【120
Q235
涂两道氯磺化漆
17
电机支座
14x12
Q235
涂两道氯磺化漆
18
减速机支座
14x12
Q235
涂两道氯磺化漆
19
平台板
花纹板
Q235
涂两道氯磺化漆
20
面板梁
工120【120L50
Q235
涂两道氯磺化漆
21
拉筋
【60
Q235
涂两道氯磺化漆
22
检修平台
L50
Q235
涂两道氯磺化漆

( 3) 冷却塔外观示意图

( 4) 冷却塔基础图

( 5) 工业冷却塔价格汇总表

项目名称: 价格单位: 人民币元
序号
设备名称、 型号
单位
数量
单价( 元)
金额( 元)
1
工业逆流冷却塔GFNL- L( 含化冰管)
组
2
537500.00
1075000.00
2
合计
￥1075000.00元 计: 壹佰零柒万伍仟元整
3
安装、 调试
免费
4
运输、 保险及各种税费
免费
5
付款方式

6
供货周期
合同生效之日起60日内
7
安装周期
到货后30个工作日内

( 二) 循环水泵价格汇总表

项目名称: 价格单位: 人民币元
序号
设备名称、 型号
单位
数量
单价( 元)
金额( 元)
1
单级双吸离心泵、 DFSS500-13/6
扬程39米; 流量2050; 功率315KW
台
3
135000.00
405000.00
2
补水泵; DFG100-160/2/11
扬程27米; 流量88; 功率11KW
台
2
7200.00
14400.00
3
合计
￥419400.00元 计: 肆拾壹万玖仟肆佰元整
4
安装、 调试
免费
5
运输、 保险及各种税费
免费
6
付款方式

7
供货周期
合同生效之日起60日内
8
安装周期
到货后15个工作日内

( 三) 控制柜价格汇总表

项目名称: 价格单位: 人民币元
序号
设备名称、 型号
单位
数量
单价( 元)
金额( 元)
1
循环水泵软启动柜
组
3
5 .00
156000.00
2
补水水泵变频控制柜
组
1
23500.00
23500.00
3
冷却塔控制柜
组
1
47900.00
47900.00
4
合计
￥227400.00元 计: 贰拾贰万柒仟肆佰元整

电气工程施工费用总表

项目名称: 价格单位: 人民币元
序号
名称
规格型号
单位
数量
单价( 元)
金额( 元)
1
电力电缆
YJV 3*185+1*95
米
265
455.00
120575.00
2
电力电缆
YJV 3*150+1*70
米
136
359.00
48824.00
3
电力电缆
YJV 3*6+1*4
米
75
25.00
1875.00
4
桥架
400*150
米
75
141.00
10575.00
5
桥架
300*150
米
84
115.00
9660.00
6
辅材

项
1
7958.00
7958.00
7
人工费

项
1
28964.00
28964.00
4
合计
￥228431.00元
计: 贰拾贰万捌仟肆佰叁拾壹元整

( 四) 加药器说明
产品介绍:
中央空调/工业循环冷却水系统都将面临腐蚀、 结垢和生物粘泥附着三大隐患, 导致传热效率降低、 能耗增加, 设备锈蚀、 管道堵塞或渗漏等一系列故障隐患, 缩短设备寿命周期。当前, 消除上述隐患的办法有多种, 如臭氧法、 超低频振动法以及化学净化法( 投加阻垢剂、 缓蚀剂和杀菌-灭藻剂) 。后者最为常见, 一次性设备投入较低, 但对药剂的投加有一定要求, 如适量、 均匀、 连续或定时, 否则可能达不到预期效果, 或增加运行费用。实践表明: 采用自动加药技术及成套设备是提高设备效率、 延长使用寿命、 减少运行费用、 强化管理工作的有效手段。

一．工作原理:
从系统供回水主管道上分别连接小管道至自动加药装置, 形成一个循环管路。装置经过高精度在线水质检测设备, 跟踪循环水质变化, 并控制加药泵自动实时定量向水中添加药剂, 达到相对应的水处理效果。同时, 装置检测循环冷却水的浓缩倍数, 实现定量自动排污, 确保冷却水的浓缩倍数处于经济合理的范围内, 以充分发挥药剂作用, 节约排污水量。
可随着气候变化, 补充水质的变化以及冷却塔运行的时间等诸多因素的变化, 自动判断排污时机及排污量, 排污一结束就自动启动加药计量泵,并留有足够的空间供水处理工程师调整计量泵的每次持续运行的时间, 除了排污阀外, 冷却水浓缩状况感知探头, 水流状况感知开关间。(防止冷却水系统关闭时该装置输出错误信号)、 缓蚀阻垢剂加药口,杀菌灭藻剂加药口, 取样阀等都集成在一1″的支路上, 固定于控制柜下方(也可根据需要分开安装), 用户只需在冷却水主回水管、 制柜上方
主供水管上分接上-1”的旁路, 与之对接即可(祥见设备安装部分), 非常方便。排污阀就近安装于主回水管上, 其管径和数量视循环水量大小和时间而定, 也可利用系统原来的排污管路。
二．热交换系统、 空调制冷系统、 热水锅炉系统。
适用行业包括、 化工、 电力、 治金、 橡胶、 轻纺、 食品等行业。三。安装及注意事项
1. 设计安装时, 系统水泵附近应经给加药系统留安装位置。加药系统的进水口与水泵的出水管连接, 加药系统的出水口与泵的进水口相连接。排污阀就近安装在回水管上。
2. 进水口前应加装压力表, 出水口安装单向阀。
3.设备安装时应在周围留出不小于 600的检修空间。
4.智能控制器的输入电源为交流 220V/50比, 本系统应安装在通风较好的室内。
5. 对于新系统, 在系统正式启用前, 必须冲洗整个管道系统, 排除系统中的焊渣、 铁丝、 钢管氧化皮等杂毛, 排尽系统中的黄锈水。对于结垢严重的老系统, 安装前应清除积垢以防老垢脱落堵塞管道。

水处理加药价格汇总表

项目名称: 价格单位: 人民币元
序号
设备名称、 型号
单位
数量
单价( 元)
金额( 元)
1
智能加药设备
台
1
43900.00
43900.00
3
合计
￥43900.00元 计: 肆万叁仟玖佰元整
4
安装、 调试
免费
5
运输、 保险及各种税费
免费
6
付款方式

7
供货周期
合同生效之日起60日内
8
安装周期
到货后15个工作日内

( 五) 设备工程材料施工费用总表
项目名称: 价格单位: 人民币元
序号
名称
规格型号
单位
数量
单价( 元)
金额( 元)
1
铸钢涡轮蝶阀
DN600
个
3
10304
30912
2
铸钢涡轮蝶阀
DN500
个
3
9085
27255
3
铸钢涡轮蝶阀
DN400
个
4
7475
29900
4
铸钢涡轮蝶阀
DN125
个
4
1146.55
4586.2
5
Y型过滤器
DN600
个
3
14720
44160
6
止回阀
DN500
个
3
5
60375
7
止回阀
DN125
个
2
661.25
1322.5
8
止回阀
DN25
个
1
51.75
51.75
9
橡胶软连接
DN600
个
3
5474
16422
10
橡胶软连接
DN500
个
3
4025
12075
11
橡胶软连接
DN125
个
4
276
1104
12
铜球阀
DN25
个
16
42.55
680.8
13
压力表
0~1.6Mpa
个
10
48.3
483
14
螺旋钢管
DN1000
米
48
1559.4
74851.2
15
螺旋钢管
DN600
米
66
955.65
63072.9
16
螺旋钢管
DN500
米
12
792.35
9508.2
17
螺旋钢管
DN400
米
42
630.2
26468.4
18
无缝钢管
DN125
米
42
109.25
4588.5
19
无缝钢管
DN25
米
30
17.25
517.5
20
封头
DN1000
个
3
1230.5
3691.5
21
冲压弯头
DN1000
个
2
8625
17250
22
冲压弯头
DN400
个
3
1000.5
3001.5
23
冲压弯头
DN125
个
8
50.55
404.4
24
冲压三通
DN1000
个
1
7360
7360
25
冲压三通
DN125
个
2
82.8
165.6
26
冲压三通
DN1000-400
个
4
5980
23920
27
冲压三通
DN1000-500
个
3
6612.5
19837.5
28
变径
DN125-100
个
4
143.75
575
29
变径
DN600-500
个
3
977.5
2932.5
30
变径
DN500-400
个
3
759
2277
31
辅材

项
1
13225
13225
32
运费

项
1
20350
20350
33
人工费

项
1
155250
155250
34
合计
￥678574.00元
计: 陆拾柒万捌仟伍佰柒拾肆元整

工程报价: 泵房水系统设备材料与施工总报价: ( 2672705.00元) 。
大写: 贰佰陆拾柒万贰仟柒佰零伍元整

长春红石机电设备有限公司
郭金鑫
