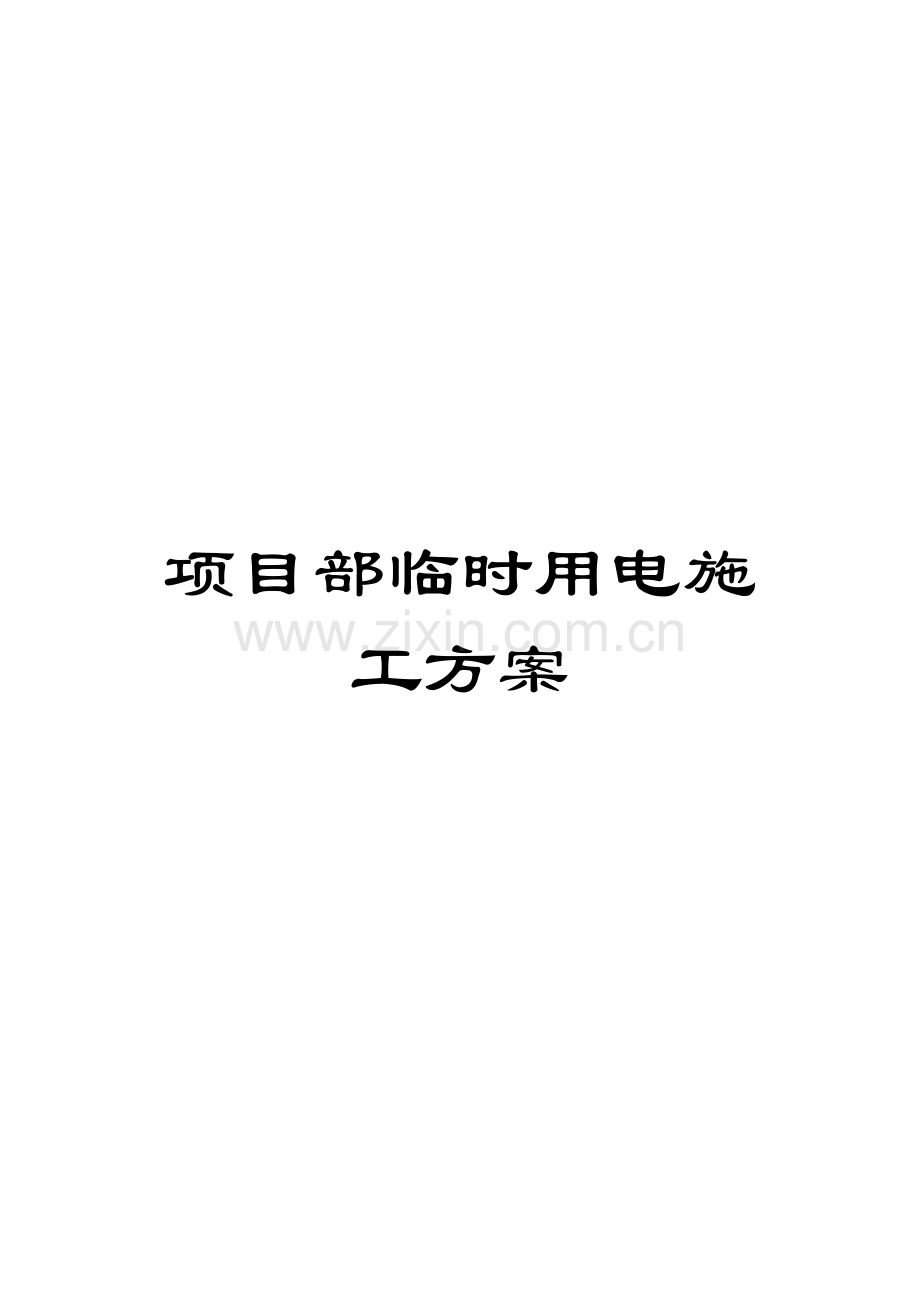

项目部临时用电施工方案.doc

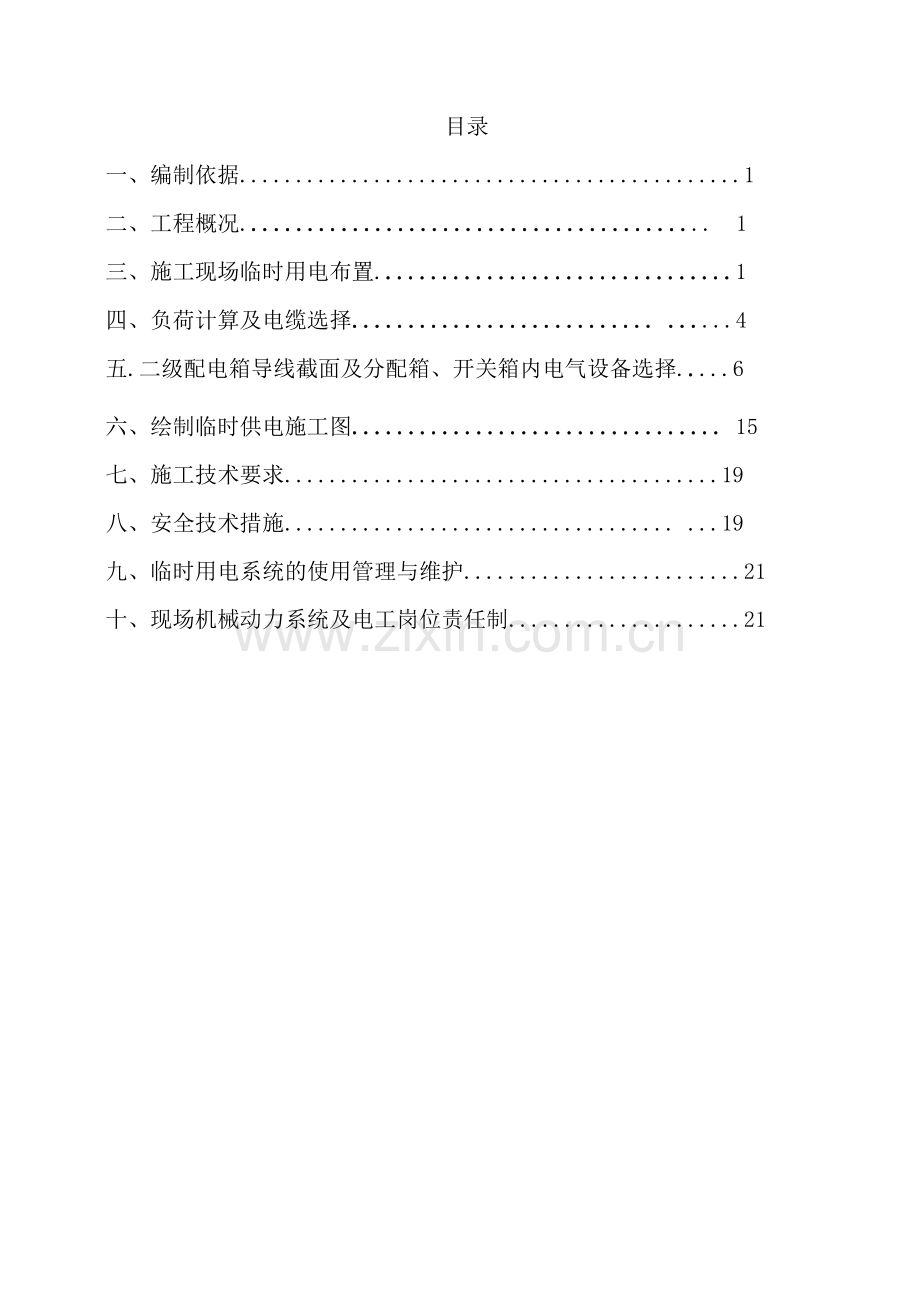

项目部临时用电施工方案目录一、编制依据.1二、工程概况. 1三、施工现场临时用电布置.1四、负荷计算及电缆选择. .4五.二级配电箱导线截面及分配箱、开关箱内电气设备选择.6六、绘制临时供电施工图. 15七、施工技术要求.19八、安全技术措施. .19九、临时用电系统的使用管理与维护.21十、现场机械动力系统及电工岗位责任制.21 一、编制依据1.1根据卓尔总部电子研发基地B1图纸1.2施工现场临时用电安全技术规范1.3根据中天建设集团有限公司临时设施CIS标准1.4国家及地方临时用电相关标准二、工程概况2.1工程建设地点、建设、设计、监理、施工单位建设地点:天津市西青区精武镇学府路工业园,津涞公路北侧主要功能分区(用途):厂房建设单位:卓尔发展(天津)有限公司设计单位:天津市建筑设计院监理单位:天津市华泰监理有限公司施工单位:中天建设集团有限公司2.2工程概况2.2.1本工程为框架结构,地上五层,无地下室,首层层高为5.2米,二、三层层高为5.1米,四层层高为4.8米,五层层高为3.3米,总高度为23.5米,总建筑面积约77169.48平米。三、施工现场临时用电布置 3.1由甲方在施工现场西北侧提供一台315KVA变压器。现场采用三相五线制接零保护系统供电。3.2配电线路布置本工程建筑面积大,现场临时用电采取放射式多路主干线送至各用电区域,然后在每个供电区域内再分级构成放射型,树干型配电网络,采用TN-S配电系统,三级配电,两级漏电保护,总箱和二级箱分别做重复接地。在工程现场靠近B区变压器位置设置一台配电总柜(A箱),由总柜分别给6台二级箱(B箱)单独供电,由二级箱再分别给各区域三级箱(C箱)构成放射型配电网络。三级配电箱根据规范,按就近、方便原则布置,保证末端用电线路不超过30米。现场配电线路具体设计如下:a)主体阶段:主体阶段主要是塔吊,电焊机等设备用电,塔吊等大型用电负荷单独设置配电箱。二级配电箱就近由一级总箱引出电源,采用放射与树干相结合方式布设。具体线路及线路型号参见平面布置图。装修阶段:装修阶段主要是电焊机、室外电梯、电锤、气泵等设备用电。按需要拆除若干配电箱,现场配电基本保持不变。从B2箱、B3箱分别引接三级箱向室内装修供电。d)基本保护系统的接地方式按照规定,本工程一级配电箱,二级配电柜处均做重复接地。施工现场设备分散,立面作业,故采用电力电缆输送电能。本工程电缆线路的敷设主要为埋地穿管敷设。c)配电箱和开关箱的设计1.配电箱、开关箱的设计依据及JGJ46- 等电气安全、技术标准。1)箱体材料选用铁板,铁板厚度为1.5mm,保证使用强度。2)箱体结构上配置电器安装板和箱门,为便于接线箱体前后各设两扇门。电器安装板用绝缘板制作,箱体关闭严密并配锁。箱体的尺寸保证电器的安装接线、维修方便和电气安全距离。3)箱体的电器保护措施主要是防漏电触电措施。作为防漏电、触电的电气保护措施之一,箱内电器正常不带电的金属基座、外壳、铁质电器安装板以及铁质箱体之间应经过金属连接螺栓等保证电气连接,并应在铁质箱体安装明确的保护接零端子(即采用TN-S保护系统),专门用于连接专用保护零线PE线)。2.配电箱与开关箱的电气配置与接线1)各区域用电主配电箱的电气配置和接线各主配电箱内均设置漏电开关。2)各区域用电内分配电箱的电器配置与接线 分配电箱的电器配置和接线应与总箱电器配置和接线以及配电线路相适应。配电箱也设置漏电保护器,按TN-S系统保护要求接线,N与PE接线端子分别设置。开关箱的电器配置与接线,与分配电箱的电器配置和接线以及配电线路相适应,设置自动空气开关与漏电保护器。3)防雷于接地装置设计依据规定该现场采用中性点直接接地的TN-S接零保护系统。重复接地:为了增强接地的作用和效果,在其中性线或零线的一处或多处再与大地作金属性连接。降低漏电设备的对地电压。减轻零线断线时的触电危险和三相负荷不对称对地电压危险性。缩短碰壳或接地短路持续时间。改进架空线路的防雷性。重复接地装置:本工程临时用电配电系统采取在配电室低压配电柜、各用电区域内主配电箱处分别设置重复接地装置,重复接地装置采用L404镀锌扁钢。塔吊用50X50X5的镀锌角钢对角做两组接地极,用L404镀锌扁钢做接地母线,与塔吊塔身进行可靠焊接。即使塔吊的防雷半径能保护住外脚手架为安全起见,脚手架每隔二十米作一次接地。接地电阻:依据规定,接地电阻值不大于4欧姆。4)现场施工照明基坑及周围的照明考虑镝灯照明。镝灯沿基坑周围搭架装设,并随结构的上升移至塔吊上,并注意调整镝灯的照明方向,必要时镝灯四周做适当的遮挡,以防止对周围居民的干扰;上人马道道等特殊场所的照明均采用36V低压照明。职工生活区采用36v低压照明。结构施工时,施工走道内由供结构施工用的配电箱内单独提供36V照明电。d)现场电路布线1)施工现场临时用电:由甲方在施工现场西北侧提供一台315KVA变压器:根据供电线路的特点及现场施工要求。由此315KVA变压器引出一路电源为N1回路接一级柜至再由一级柜分别接至1#二级箱、2#二级箱、3#二级箱、4#二级箱、5#二级箱、6#二级箱:1#二级箱引出电源:供场区1#塔吊用电2#二级箱引出电源:供场区2#塔吊用电3#二级箱引出电源:供场区3#塔吊用电4#二级箱引出电源:供场区4#塔吊用电5#二级箱引出电源:供钢筋、木工加工区6#二级箱引出电源:供钢筋、木工加工区2)电箱的保护1、每个二三级箱内必须设可靠的漏电保护器。2、开关箱部分,每台用电设备应有各自专用的开关箱,必须实行”一箱一漏一闸一机”制,严禁用同一个开关箱控制2台及2台以上用电设备。3、漏电器选型一般采用以下规格产品CDML15-40A、60A、100A和CDML25100A、200A、250A的漏电器。二级箱选用的漏电器的漏电电流为50mA,三级箱选用的漏电器的漏电电流为30mA。漏电动作时间小于0.1秒四、负荷计算及电缆选择4.1主要施工用电一览表表:序号设备名称铭牌功率(kW)安装功率(kW)数量合计功率(kW)1电焊机38kVA17.1468.42混凝土振捣棒336183塔吊606031804室外照明226125钢筋调直机44286钢筋切断机44287钢筋弯曲机44448钢筋切割锯33139钢筋套丝机44284.2确定用电负荷及计算式4.2.1电焊机Kx = 0.45,Cos = 0.45,tg = 1.98Pjs = KxPe = 0.45 17.10 = 7.70kWQjs = Pjstg = 7.70 1.98 = 15.27kVar4.2.2混凝土振捣棒Kx = 0.70,Cos = 0.70,tg = 1.02Pjs = KxPe = 0.70 6.00 = 4.20kWQjs = Pjstg = 4.20 1.02 = 4.28kVar4.2.3塔吊Kx = 0.70,Cos = 0.70,tg = 1.02Pjs = KxPe = 0.70 60.00 = 42.00kWQjs = Pjstg = 42.00 1.02 = 42.85k4.2.4室外照明Kx = 1.00,Cos = 0.90,tg = .48Pjs = KxPe = 1.00 8.00 = 8.00kWQjs = Pjstg = 8.00 .48 = 3.87kVar4.2.5钢筋调直机Kx = 0.70,Cos = 0.70,tg = 1.02Pjs = KxPe = 0.70 4.00 = 2.80kWQjs = Pjstg = 2.80 1.02 = 2.86kVar4.2.6钢筋切断机Kx = 0.70,Cos = 0.70,tg = 1.02Pjs = KxPe = 0.70 8.00 = 5.60kWQjs = Pjstg = 5.60 1.02 = 5.71kVar4.2.7钢筋弯曲机Kx = 0.70,Cos = 0.70,tg = 1.02Pjs = KxPe = 0.70 8.00 = 5.60kWQjs = Pjstg = 5.60 1.02 = 5.71kVar4.2.8钢筋切割锯Kx = 0.70,Cos = 0.70,tg = 1.02Pjs = KxPe = 0.70 3.00 = 2.10kWQjs = Pjstg = 2.10 1.02 = 2.14kVar4.2.9钢筋套丝机Kx = 0.70,Cos = 0.70,tg = 1.02Pjs = KxPe = 0.70 12.00 = 8.40kWQjs = Pjstg = 8.40 1.02 = 8.57kVar4.3总的计算负荷计算干线同期系数取 Kx = 0.90总的有功功率Pjs = 1.1KxPjs = 1.10.90(7.70+4.20+42.00+8.00+14.00+2.80+5.60+5.60+2.10+8.40) = 100.4kW总的无功功率Qjs =1.1KxQjs = 1.10.90(15.27+4.28+42.85+3.87+14.28+2.86+5.71+5.71+2.14+8.57) = 105.54kVar总的视在功率Sjs = (Pjs2+Qjs2)1/2 = (100.42+105.542)1/2 = 146.17kVA总的计算电流计算Ijs = Sjs/(1.732Ue) = 146.17/(1.7320.38) = 222.09A4.4、选择变压器根据计算的总的用电功率选择SL7-315/10 型三相电力变压器,它的容量为315.00kVA248.16kVA1.20(增容系数)能够满足使用要求,其高压侧电压为10.00kV同施工现场外的高压架空线路的电压级别一致。4.5、选择总箱的进线截面及进线开关(1)选择导线截面:1) 按安全载流量: 上面已经计算出总计算电流Ijs = 377.05A2) 按允许电压降: S = 1.1Kx(PL)/CU = 1.1 0.9010116.00/(77.005.00) = 26.01mm23) 根据前面两条: 电缆线埋地敷设,铜芯聚氯乙烯(铠装)绝缘电缆线YJV22 3120+270 ,其安全载流量为402.53A,截面面积120mm2,能够满足使用要求。4) 选择总进线开关:DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。5)、 选择总箱中漏电保护器:ZBM1-630/400五、二级配电箱导线截面及分配箱、开关箱内电气设备选择51、二级配电箱1#线路上导线截面及分配箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分1至开关箱,开关箱至用电设备采用铜芯聚氯乙烯(铠装)绝缘电缆线空气明敷。5.1.1、二级配电箱分1#至第1组电机的开关箱的导线截面及分配箱内开关的选择1)Ijs = 43.41A2)选择导线选择VV22 350+225 ,空气明敷时其安全载流量为178.48A。室外架空铜芯电缆线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择分配箱内开关为DZ15-63/3 ,其脱扣器整定电流值为Ir = 49A。5.1.2、二级配电箱分2#进线及进线开关的选择1)计算电流Kx = 0.70,Cos = 0.60Ijs =1.1 KxPe/(1.732UeCos) = 1.10.70(20.001)/(1.7320.380.60) = 39.00A由于计算电流小于该分配箱下支线电流,因此取最大支线电流值:43.41A2)选择导线按允许电压降:S =1.1 Kx(PL)/CU = 1.10.701200.00/(77.005.00) = 2.40mm2选择YJV2234+22.5 ,埋地敷设时其安全载流量为60.76A。3)选择电气设备选择分配箱进线开关为DZ15-63/3 ,其脱扣器整定电流值为Ir = 49A。5.1.3、二级配电箱分3#导线截面及出线开关的选择1)选择导线截面按导线安全载流量:Kx = 0.70,Cos = 0.60Ijs =1.1 KxPe/(1.732UeCos) = 1.10.7020.00/(1.7320.380.60) = 39.00A由于计算电流小于该干线下支线电流,因此取最大支线电流值:43.41A按允许电压降:S =1.1 Kx(PL)/CU = 1.10.701200.00/(77.005.00) = 2.40mm2选择YJV2234+22.5 ,埋地敷设时其安全载流量为60.76A。2)选择出线开关干线1出线开关选择DZ15-63/3 ,其脱扣器整定电流值为Ir = 49A。5.1.4干二级配电箱2#.3#.4#线路上导线截面及分配箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分3#至开关箱,开关箱至用电设备采用铜芯聚氯乙烯(铠装)绝缘电缆线埋地敷设。5.1.4.1、塔吊开关箱至塔吊导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.060.00/(1.7320.380.70) = 130.23A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.01800.00/(77.005.00) = 4.68mm2选择BV-316+26,空气明敷时其安全载流量为132.91A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。漏电保护器为ZBM1-225/140 。5.1.4.2、空气压缩机开关箱至空气压缩机导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.015.00/(1.7320.380.70) = 32.56A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0450.00/(77.005.00) = 1.17mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ5-50/3 ,其脱扣器整定电流值为Ir = 40A。漏电保护器为DZ15L-40/3 。5.1.4.3、电焊机开关箱至电焊机导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.45Ijs = KxPe/(1.732UeCos) = 1.017.10/(1.7320.380.45) = 57.74A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0513.00/(77.005.00) = 1.33mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。漏电保护器为DZ15L-63/3 。5.1.4.4、振捣棒开关箱至振捣棒导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.03.00/(1.7320.380.70) = 6.51A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.090.00/(77.005.00) = 0.23mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。漏电保护器为ZBM1-63/10 。5.1.4.5、分3至第3组电机的开关箱的导线截面及分配箱内开关的选择1)Ijs = 149.05A2)选择导线选择VV223120+270 ,埋地敷设时其安全载流量为336.71A。3)选择电气设备选择分配箱内开关为DZ10-250/3 ,其脱扣器整定电流值为Ir = 200A。5.1.4.6、分3进线及进线开关的选择1)计算电流Kx = 0.70,Cos = 0.60Ijs =1.1 KxPe/(1.732UeCos) = 1.10.70(60.001+15.001+17.101+3.002)/(1.7320.380.60) = 191.28A2)选择导线按允许电压降:S =1.1 Kx(PL)/CU = 1.10.702853.00/(77.005.00) = 5.71mm2选择YJV22335+216 ,埋地敷设时其安全载流量为201.27A。3)选择电气设备选择分配箱进线开关为DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。5.1.4.7、干3导线截面及出线开关的选择1)选择导线截面按导线安全载流量:Kx = 0.70,Cos = 0.60Ijs =1.1 KxPe/(1.732UeCos) = 1.10.7098.10/(1.7320.380.60) = 191.28A按允许电压降:S =1.1 Kx(PL)/CU = 1.10.702943.00/(77.005.00) = 5.89mm2选择YJV22335+216 ,埋地敷设时其安全载流量为201.27A。5.2选择出线开关干3出线开关选择DZ10-600/3 ,其脱扣器整定电流值为Ir = 480A。二级配电箱干5#线路上导线截面及分配箱、开关箱内电气设备选择,在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分4至开关箱,开关箱至用电设备采用铜芯塑料绝缘导线架空敷设。5.2.1、物料提升机开关箱至物料提升机导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.07.50/(1.7320.380.70) = 16.28A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0300.00/(77.005.00) = 0.78mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ15-40/3 ,其脱扣器整定电流值为Ir = 32A。漏电保护器为ZBM1-100/20 。5.2.2、电焊机开关箱至电焊机导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.45Ijs = KxPe/(1.732UeCos) = 1.017.10/(1.7320.380.45) = 57.74A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0684.00/(77.005.00) = 1.78mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。漏电保护器为DZ15L-63/3 。5.2.3、混凝土振捣棒开关箱至混凝土振捣棒导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.03.00/(1.7320.380.70) = 6.51A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0120.00/(77.005.00) = 0.31mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。漏电保护器为ZBM1-63/10 。5.2.4、分4至第4组电机的开关箱的导线截面及分配箱内开关的选择1)Ijs = 57.74A2)选择导线选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择分配箱内开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。5.2.5、分4进线及进线开关的选择1)计算电流Kx = 0.70,Cos = 0.60Ijs =1.1 KxPe/(1.732UeCos) = 1.10.70(7.501+17.101+3.002)/(1.7320.380.60) = 59.67A2)选择导线按允许电压降:S =1.1 Kx(PL)/CU = 1.10.701104.00/(77.005.00) = 2.21mm2选择YJV2234+22.5 ,埋地敷设时其安全载流量为60.76A。3)选择电气设备选择分配箱进线开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。5.2.6、二级配电箱干4#导线截面及出线开关的选择6选择导线截面按导线安全载流量:Kx = 0.70,Cos = 0.60Ijs =1.1 KxPe/(1.732UeCos) = 1.10.7030.60/(1.7320.380.60) = 59.67A按允许电压降:S =1.1 Kx(PL)/CU = 1.10.70612.00/(77.005.00) = 1.22mm2选择YJV2234+22.5 ,埋地敷设时其安全载流量为60.76A。2)选择出线开关干4出线开关选择DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。5.3、干5#线路上导线截面及分配箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分5至开关箱,开关箱至用电设备采用铜芯塑料绝缘导线架空敷设。5.3.1、物料提升机开关箱至物料提升机导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.07.50/(1.7320.380.70) = 16.28A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0300.00/(77.005.00) = 0.78mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ15-40/3 ,其脱扣器整定电流值为Ir = 32A。漏电保护器为ZBM1-100/20 。5.3.2、电焊机开关箱至电焊机导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.45Ijs = KxPe/(1.732UeCos) = 1.017.10/(1.7320.380.45) = 57.74A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0684.00/(77.005.00) = 1.78mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。漏电保护器为DZ15L-63/3 。5.3.3、混凝土振捣棒开关箱至混凝土振捣棒导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.03.00/(1.7320.380.70) = 6.51A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0120.00/(77.005.00) = 0.31mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。漏电保护器为ZBM1-63/10 。5.3.4、分5至第4组电机的开关箱的导线截面及分配箱内开关的选择1)Ijs = 57.74A2)选择导线选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择分配箱内开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。5.3.5、分5进线及进线开关的选择1)计算电流Kx = 0.70,Cos = 0.60Ijs =1.1 KxPe/(1.732UeCos) = 1.10.70(7.501+17.101+3.002)/(1.7320.380.60) = 59.67A2)选择导线按允许电压降:S =1.1 Kx(PL)/CU = 1.10.701104.00/(77.005.00) = 2.21mm2选择YJV2234+22.5 ,埋地敷设时其安全载流量为60.76A。3)选择电气设备选择分配箱进线开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。5.3.6、二级配电箱干5#导线截面及出线开关的选择1)选择导线截面按导线安全载流量:Kx = 0.70,Cos = 0.60Ijs =1.1 KxPe/(1.732UeCos) = 1.10.7030.60/(1.7320.380.60) = 59.67A按允许电压降:S =1.1 Kx(PL)/CU = 1.10.70612.00/(77.005.00) = 1.22mm2选择YJV2234+22.5 ,埋地敷设时其安全载流量为60.76A。2)选择出线开关干5出线开关选择DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。5.3.7干6#线路上导线截面及分配箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。分6至开关箱,开关箱至用电设备采用铜芯塑料绝缘导线架空敷设。5.3.7.1、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.04.00/(1.7320.380.70) = 8.68A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0120.00/(77.005.00) = 0.31mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。漏电保护器为ZBM1-63/10 。5.3.7.2、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.04.00/(1.7320.380.70) = 8.68A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0120.00/(77.005.00) = 0.31mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。漏电保护器为ZBM1-63/10 。5.3.7.3、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.04.00/(1.7320.380.70) = 8.68A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0120.00/(77.005.00) = 0.31mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。漏电保护器为ZBM1-63/10 。5.3.7.4、钢筋切割锯开关箱至钢筋切割锯导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.03.00/(1.7320.380.70) = 6.51A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.090.00/(77.005.00) = 0.23mm2选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。漏电保护器为ZBM1-63/10 。5.3.7.5、钢筋套丝机开关箱至钢筋套丝机导线截面及开关箱内电气设备选择1)计算电流Kx 取 1.0,Cos = 0.70Ijs = KxPe/(1.732UeCos) = 1.04.00/(1.7320.380.70) = 8.68A2)选择导线按允许电压降:S = Kx(PL)/CU = 1.0120.00/(77.005.00) = 0.31mm2选择BV-310+16+14,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择开关箱内开关为DZ5-20/3 ,其脱扣器整定电流值为Ir = 16A。漏电保护器为ZBM1-63/10 。5.3.7.6、分6至第6组电机的开关箱的导线截面及分配箱内开关的选择1)Ijs = 53.18A2)选择导线选择BV-310+26,空气明敷时其安全载流量为94.94A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。3)选择电气设备选择分配箱内开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。5.3.7.7、分6进线及进线开关的选择1)计算电流Kx = 0.70,Cos = 0.60Ijs =1.1 KxPe/(1.732UeCos) = 1.10.70(4.001+4.002+4.002+3.001+4.003)/(1.7320.380.60) = 68.25A2)选择导线按允许电压降:S =1.1 Kx(PL)/CU = 1.10.70570.00/(77.005.00) = 1.14mm2选择YJV2236+24 ,埋地敷设时其安全载流量为73.42A。3)选择电气设备选择分配箱进线开关为DZ10-100/3 ,其脱扣器整定电流值为Ir = 80A。5.3.7.8、干6导线截面及出线开关的选择1)选择导线截面按导线安全载流量:Kx = 0.70,Cos = 0.60Ijs =1.1 KxPe/(1.732UeCos) = 1.10.7035.00/(1.7320.380.60) = 68
