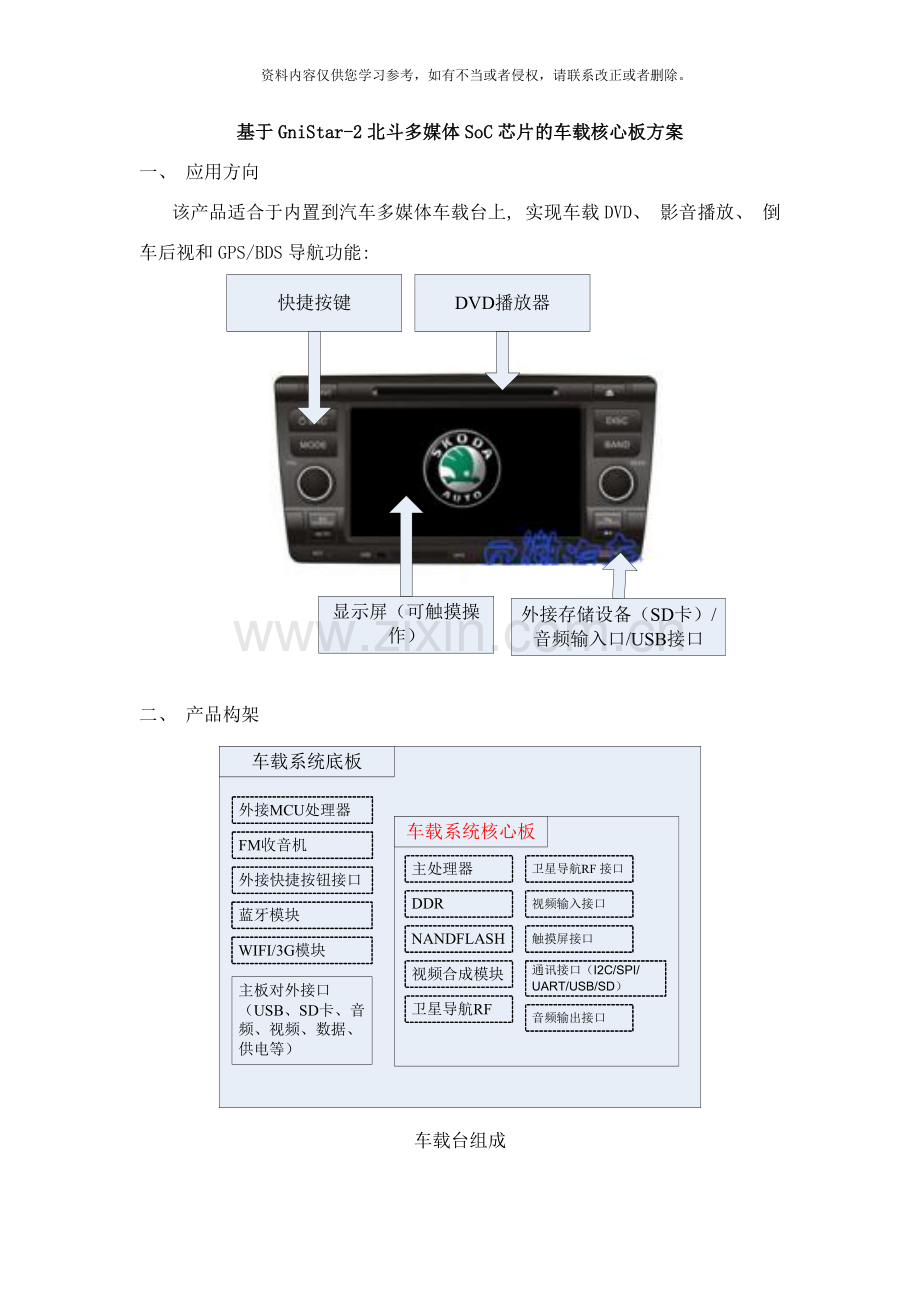

基于GniStar-2北斗多媒体SoC芯片的车载核心板方案
一、 应用方向
该产品适合于内置到汽车多媒体车载台上, 实现车载DVD、 影音播放、 倒车后视和GPS/BDS导航功能:

二、 产品构架

车载台组成

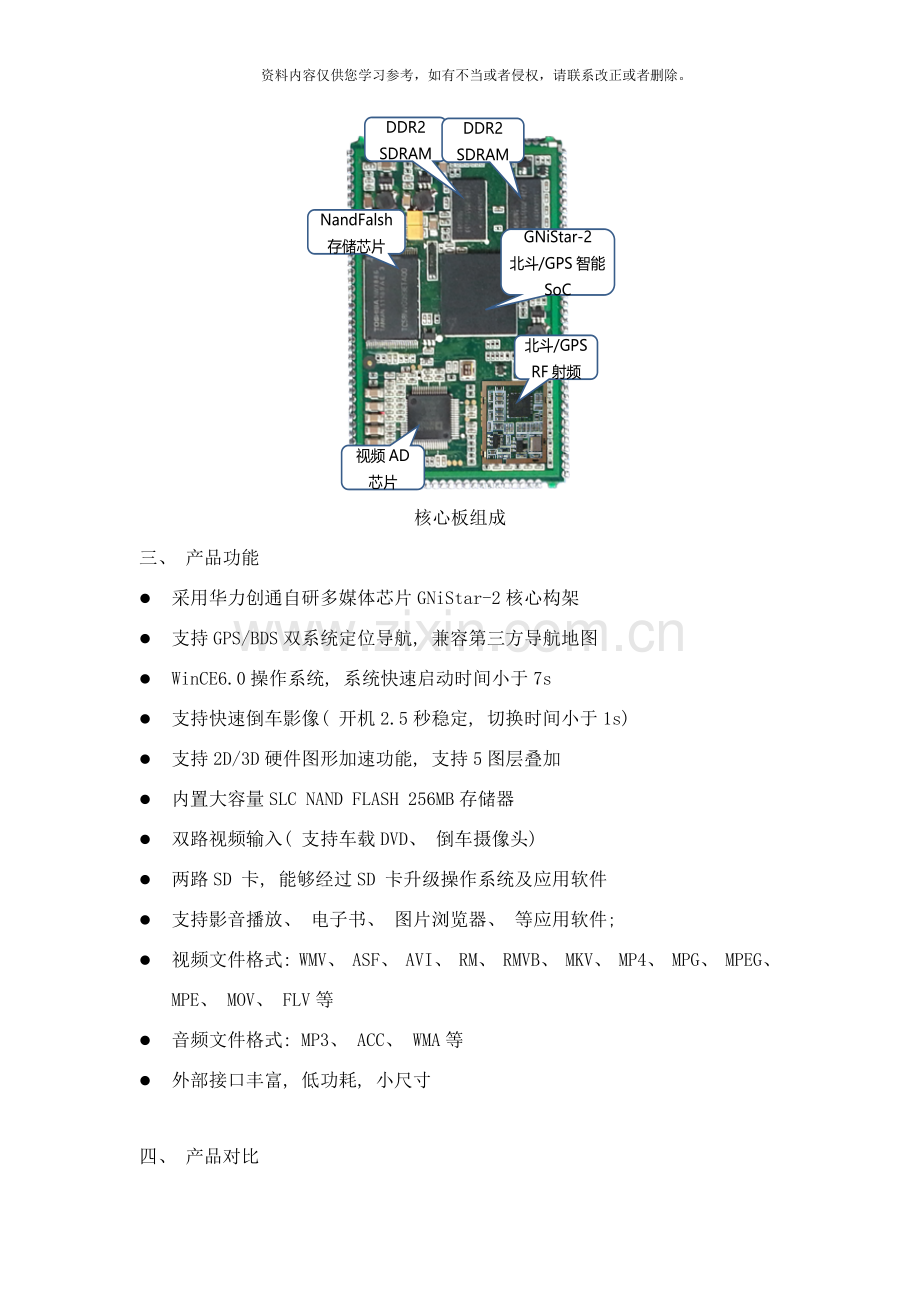

核心板组成
三、 产品功能
l 采用华力创通自研多媒体芯片GNiStar-2核心构架
l 支持GPS/BDS双系统定位导航, 兼容第三方导航地图
l WinCE6.0操作系统, 系统快速启动时间小于7s
l 支持快速倒车影像( 开机2.5秒稳定, 切换时间小于1s)
l 支持2D/3D硬件图形加速功能, 支持5图层叠加
l 内置大容量SLC NAND FLASH 256MB存储器
l 双路视频输入( 支持车载DVD、 倒车摄像头)
l 两路SD 卡, 能够经过SD 卡升级操作系统及应用软件
l 支持影音播放、 电子书、 图片浏览器、 等应用软件;
l 视频文件格式: WMV、 ASF、 AVI、 RM、 RMVB、 MKV、 MP4、 MPG、 MPEG、 MPE、 MOV、 FLV等
l 音频文件格式: MP3、 ACC、 WMA等
l 外部接口丰富, 低功耗, 小尺寸

四、 产品对比
规格
华力创通 GniStar-2 核心板
SiRF A5 核心板
卫星导航
北斗/GPS( 芯片集成)
支持热启动, 10s内快速定位
GPS( 芯片集成)
主控CPU
ARM11@800MHz
ARM11@664MHz
视频播放
1080p多格式全高清解码
H264 QVGA, MPEG4 VGA
GPU
15M triangles/s, OpenGL-ES1.1/2.0
/
内存
256MB
128MB
内置存储
256MB
128MB
视频输入
两路( CvBS、 YPbPr)
支持快速倒车影像, 2.5s启动
/
音频编码
集成
集成
触摸屏控制器
集成
集成
视频输出格式
模拟RGB888, 分辨率可达 1024x600
模拟RGB888, 分辨率 800x480
音频输出
左右声道立体声, 两声道IIS
左右声道立体声, 两声道IIS
存储卡接口
SD *2 最大支持32GB
SD *1 最大支持32GB
USB接口
USB Host x 2
USB Host x 1
其它接口
UART/IIC/SPI
UART/IIC/SPI
操作系统
WinCE 6.0
WinCE 6.0
供电
5V DC
5V DC
