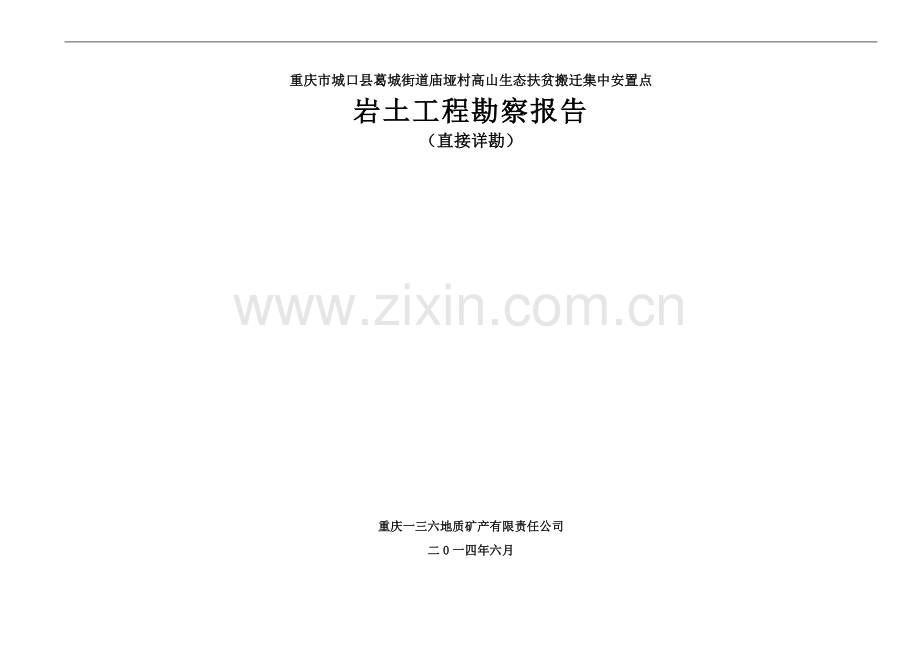

重庆市城口县葛城街道庙垭村高山生态扶贫搬迁集中安置点
岩土工程勘察报告
（直接详勘）

重庆一三六地质矿产有限责任公司
二0一四年六月

重庆市城口县葛城街道庙垭村高山生态扶贫搬迁集中安置点
岩土工程勘察报告
（直接详勘）
打印 手签 职称 注册情况
项目负责：徐 斌 高级工程师 注册岩土工程师
参编人员：曾川川 工程师
喻 强 助理工程师
审 核 人：刘 勇 高级工程师
实体负责人：杨 涛 高级工程师
主任工程师：王 俊 高级工程师
总工程师： 邓光明 教 高
企业法人：
编制单位：重庆一三六地质矿产有限责任公司
编制日期：二0一四年六月

《重庆市城口县葛城街道庙垭村高山生态扶贫搬迁集中安置点岩土工程勘察报告》
内 审 意 见
我公司于2014年6月12日组织公司审查小组对《重庆市城口县葛城街道庙垭村高山生态扶贫搬迁集中安置点岩土工程勘察报告》进行内部审查，在听取项目负责的汇报，经认真审查后形成如下意见：
1、勘察工作依据充分，采用的技术标准恰当，完成的工作量能够达到直接详勘要求。
2、勘察报告查明勘察区工程地质条件。
3、报告提出的岩土工程参数依据试验成果结合场地实际情况及有关规范确定，统计方法正确，取值有据合理。
4、报告对场地工程地质评价方法恰当；工程地质及水文地质评价可信。场地现状整体稳定，适宜本工程建设结论正确。
5、勘察报告判定场地地震效应、判别场地类别基本合理；对基础持力层选择、基础型式建议合理可行。
6、勘察报告对场地环境边坡及基坑边坡评价及支护措施建议合理可行。
7、成果资料齐全，同意提交勘察设计质量审查机构审查。

重庆一三六地质矿产有限责任公司
二0一四年六月十二日

目 录
1任务由来及工程概况 1
1.1任务由来 1
1.2拟建工程概况 1
1.3目的任务 1
2勘察工程依据、执行的主要技术标准、岩土工程勘察等级 2
2.1勘察工作依据 2
2.2本次勘察执行的主要技术规范 2
2.3岩土工程勘察等级 2
3勘察工作布置及任务完成情况 2
3.1勘察工作布置 2
3.2完成的主要实物工作量 3
3.3勘察质量评述 3
4场地自然地理、工程地质条件 4
4.1气象水文 4
4.2地形地貌 4
4.3地质构造 5
4.4地层岩性 5
4.5基岩埋深及岩体风化特征 5
4.6水文地质条件 5
4.7不良地质作用 6
5岩土物理力学特征 6
5.1工程地质分层 6
5.2统计方法 6
5.3统计结果 7
5.4岩体基本质量等级 7
5.5地基承载力特征值 7
5.6岩土参数建议值 7
6场地稳定性及适宜性评价 8
6.1地震效应评价 8
6.2边坡稳定性评价 9
6.3场地适宜性评价 10
7地基评价 10
7.1地基均匀性评价 10
7.2地下水作用评价 10
7.3岩土层承载力评价 10
7.4地基持力层及基础型式建议 11
7.5成桩可能性、桩基础施工条件及其对环境的影响评价 11
7.6拟建工程对邻近建筑物的影响评价 12
8结论及建议 13

附 表：
附表1：勘探点数据一览表
附表2：土样物理力学参数统计表
附表3：炭质页岩物理力学参数统计表
附表4：边坡稳定性计算表

附 图：
1 建筑物与勘探点平面位置图 1张 图号 1-1 1：500
2 工程地质剖面图 25张 图号2-1～2-25 1：200
3 钻孔柱状图 65张 图号3-1～3-65 1：100
4.N120超重型动力触探曲线图 10张 图号4-1～4-10
5场地整体稳定性计算剖面图 2张 图号5-1 、5-2

附 件：
1 建设工程勘察合同
2 勘察技术委托书
3 岩土工程勘察纲要
4 岩土水物理力学试验报告
5 岩土工程勘察测量成果说明
6 钻孔岩心照片
7勘察单位资质证书
1任务由来及工程概况
1.1任务由来
重庆市城口县葛城街道办事处（业主方，以下简称“业主”）拟在重庆市城口县葛城街道庙垭村一社修建高山生态扶贫搬迁集中安置点项目。为此，重庆市城口县葛城街道办事处特委托重庆一三六地质矿产有限责任公司（承包方，以下简称“我公司”）对该项目进行岩土工程勘察（直接详细勘察）工作（附件1）。
1.2拟建工程概况
拟建重庆城口县葛城街道高山生态扶贫搬迁集中安置点分为A、B两个地块，总占地面积为16641.01m2；占地约24.9亩；项目主要拟建物为8栋7F的住宅楼。拟建项目主要工程特征详见表1.2。根据《岩土工程勘察规范》（GB50021-2001）(2009年版)，拟建项目工程重要性等级为二级。拟建物布置概况详见建筑物与勘探点平面位置图。另外，本次勘察任务不包括B地块场地北侧边坡勘察工作。

表1.2 拟建物设计概况一览
拟建项目名称
设计层数
设计地坪高程（m）
结构类型
安 全
等 级
基础型式
柱荷载
（kN/柱）
差异沉降敏感程度
1#楼
7F
751.0
框架+砖混
二级
桩基
1100
敏感
2#楼
7F
755.0
框架+砖混
二级
桩基
1100
敏感
3#楼
7F
751.0
框架+砖混
二级
桩基
1100
敏感
4#楼
7F
761.0
框架+砖混
二级
桩基
1100
敏感
5#楼
7F
757.0
框架+砖混
二级
桩基
1100
敏感
6#楼
7F
757.0
框架+砖混
二级
桩基
1100
敏感
7#楼
7F
752、751.5、751
框架+砖混
二级
桩基
1100
敏感
8#楼
7F
751.0
框架+砖混
二级
桩基
1100
敏感
1.3目的任务
根据《建设工程勘察合同》（附件1）及《勘察技术委托书》（附件2），确定本次勘察阶段为直接详细勘察。勘察主要目的：查明拟建场地的工程地质、水文地质条件，为施工图设计提供基础设计参数。具体任务如下：
2.1.1查明建筑场地地形、地貌特征及场地构造；查明建筑范围内各岩土层的类型、深度、分布、工程地质特性等地质环境；
2.1.2查明场地有无不良地质作用。若有，应查明其类型、成因、分布范围、发展趋势及危害程度，并提出整治方案建议；
2.1.3查明各岩土层的物理力学性质，提供设计所需的岩（土）工程参数；
2.1.4查明本场区地下水类型、埋藏条件及渗透性，并提供地下水位及变化幅度；判定场地水和土对建筑材料的腐蚀性；
2.1.5对场地地震效应进行评价；
2.1.6对场地稳定性、适宜性进行评价；
2.1.7对拟建物基础持力层及基础形式的选择提出建议。
2.1.8本次勘察任务本次勘察任务不包括B地块场地北侧边坡勘察工作。
2勘察工程依据、执行的主要技术标准、岩土工程勘察等级
2.1勘察工作依据
2.1.1《建设工程勘察合同》（附件1）；
2.1.1《工程勘察技术委托书》（附件2）；
2.1.1《岩土工程勘察纲要》（附件3）；
2.1.1业主提供的带拟建、构筑物平面布置的1：500地形图。
2.2本次勘察执行的主要技术规范
2.2.1《岩土工程勘察规范》（GB50021-2001）(2009年版)；
2.2.2《建筑地基基础设计规范》(GB50007-2011)；
2.2.3《建筑抗震设计规范》（GB50011-2010）；
2.2.4《建筑工程抗震设防分类标准》（GB50223-2008）；
2.2.5《建筑桩基技术规范》（JGJ94-2008）
2.2.6《建筑边坡工程技术规范》（GB50330-2002）。
参考：《工程地质勘察规范》（DB50-043-2005）。
2.3岩土工程勘察等级
根据《岩土工程勘察规范》（GB50021-2001）(2009年版)规定，结合拟建物特点及场地工程地质条件，确定拟建项目工程重要性等级为二级、场地为中等复杂场地；地基复杂程度为中等复杂。从而确定工程勘察等级为乙级。

表2.3-1 场地类别划分表
判定因素
场地类别
复杂场地
中等复杂场地
简单场地
1
地形、地貌
有两种以上地貌单元，地形坡角大于35°
有两种地貌单元，地形坡角10～35°√
地貌单元单一，地形坡角小于10°
2
岩层倾角（°）
＞45
10～45√
＜10
3
岩土特征
种类多，不均匀，性质变化大或有特殊岩土
种类较多，较不均匀，性质变化较大，无特殊岩土√
种类少，均匀，性质变化不大，无特殊岩土
4
土层厚度（m）
＞15
8～15√
＜8
5
水文地质条件
复杂场地
中等复杂√
简单
6
不良地质现象
发育
较发育
不发育√
7
破坏地质环境的人类活动强烈程度
强烈
中等强烈
不强烈√
8
相邻建筑影响程度
大
中等
小√
场地地质环境复杂程度
中等复杂
3勘察工作布置及任务完成情况
3.1勘察工作布置
根据《工程勘察技术委托书》（附件2）的要求，我公司及时组织相关工程技术人员进行现场工程地质调查和工程地质测绘，并编写了《岩土工程勘察纲要》（附件3）。
钻孔布置方案：本次按业主提供的拟建、构筑物平面布置图，根据拟建物布置概况，本次沿拟建物边线并兼顾场地北侧挖方边坡布置钻孔，本项目共布置钻孔65个。钻孔间距一般10.0~20.0m，一般性钻孔进入预计持力层下4～8m，控制孔进入预计持力层下8～12m。形成纵、横剖面25条。另外，本次勘察布置10个钻孔作超重型动力触探。
3.2完成的主要实物工作量
根据业主的任务委托要求，我公司于2014年5月31日进场，采用3台XY100型及4台XY150型钻机进行野外勘探工作，并于2013年6月10日完成野外工作，共施工钻孔65个。野外工作采用RTK放孔测量，钻探结束后进行定位测量。完成野外工作量及提交成果资料见表3.2；勘探点数据一览表见附表1。
表3.2 完成主要工作量
序号
工作项目
单位
工作量
备注
1
工程钻探
m/孔
1137.3/65

2
N120超重型动力触探
m/孔
38.2/12

3
钻孔坐标及高程测量
次/孔
130/65

4
工程地质测绘
km2
0.130
1:500
5
钻孔水位观测
次
65

6
工程地质剖面测量
km/条
4.6/25

7
岩样/土样/水样试验
组
21/17/3
天然块密、抗压试验等
8
勘探点平面位置图
张
1
1:500
9
工程地质剖面图
张
25
1:200
10
钻孔柱状图
张
65
1:100
11
岩土工程勘察报告
份
1

12
岩土工程勘察纲要
份
1

3.3勘察质量评述
3.3.1钻探
本次钻探采用清水循环钻进，严格按照钻探规程操作，土层小水钻探，确保采取率；基岩强风化层采用小水量给水钻进，轻压慢转；基岩中等风化采用大水量给压钻进。在钻探过程中，土层岩芯采取率一般67～80%；强风化基岩岩芯采取率一般75～85%；中等风化基岩岩芯采取率达到了85～98%以上。在钻探过程中严格按照钻探操作规程进行，采取率均能满足规范要求。本次野外勘探工作未发生钻探安全事故。
3.3.2工程测量
本次勘察利用拟建场地附近（业主提供）一级导线测量点：A—X：3535501.836，Y：422822.754， H：750.0m。B—X：3535504.467，Y：422758.072， H：754.0m（所用坐标系统为重庆独立坐标系，高程为黄海高程系统），采用RTK（GPS）对勘探点进行测量。钻探施工结束后又对各孔进行了定位测量。工程测量严格执行了测量技术规程，其精度能够满足本次勘察要求，勘探点工程测量成果资料详见工程测量说明。
3.3.3采样及室内试验
在钻探过程中采用跟班记录，原始资料及时、准确，共采集炭质页岩岩样21组，水样3组（钻孔水1组、沟水1组、河水1组），。样品采集后及时蜡封并贴上标签，并在最短时间内送往试验室进行试验。采样的质量及送样均能满足规范要求，且能满足整个拟建场地岩土参数的统计要求。岩样室内试验由重庆一三六测试中心承担。
3.3.4工程地质测绘
工程地质测绘采用1:500地形图作为工作底图，采用全面查勘法，主要调查地层岩性点、地形地貌点、地质构造点、水文地质点，重要地质点位采用仪器法定位，一般地质点位采用半仪器法定位，测绘的精度、方法和内容符合规范要求，达到本次勘察的目的。
3.3.5水文观测
本次勘察对所有钻孔进行水位观测，钻孔完成后将孔内循环水全部抽干，24h后进行静止水位观测。所有测试工作均严格按照相关规范，其工作精度均能满足本次勘察需要。
3.3.6 N120超重型动力触探
场地为拟建移民安置点用地；在场地南侧为任河，场地靠近任河离任河最近距离为45m，为查明卵石土层密实度及均匀性等指标，本次采用N120超重型动力触探对人工填土进行试验，试验按照《岩土工程勘察规范》（GB50021-2001）(2009年版)相关要求进行，每锤击进入探杆10cm进行计其锤击数，试验过程满足规范要求。
3.3.7勘察见证
本次勘察见证单位为重庆南江地质工程勘察设计院，见证员靳艳彩，印章号：YKJZ—2310389—0018全程进行旁站式外业见证。勘察全过程符合规范要求。
3.3.8 成图软件
本次勘察成图采用川东南地质队的CAD1.0软件。
本次勘察严格执行相关规范，完成勘察工作量及工程质量均能满足一次性勘察阶段的精度要求，完成了业主委托任务，达到了预期的目的。
4场地自然地理、工程地质条件
4.1气象水文
4.1.1气象
拟建场地属四川盆地北亚热带山地气候区，系亚热带季风气候区，由于山高谷深，高差大，具有山区立体气候的特征。主要气候特点：气候温和，降雨充沛，夏季多暴雨，日照较足，四季分布，冬长夏短，春节气温回长快，但不稳定，常有“倒春寒”天气出现；夏季雨水集中，7～8月多干旱，伏前伏后多洪涝；秋季降温快，多连绵阴雨天气；冬季时间短、气温低。据城口县气象局观测资料：多年年平均降雨量1171mm，最大降雨量1755.58mm(1963年)，最小降雨量867.5mm(1962年)，暴雨多集中在5～9月份，常发生山洪，冬季雨量稀少。多年平均最大日降雨量110mm，最大日降雨量174.1mm（2007年8月19日）。年总蒸发量1133.6～1533.6mm，最大蒸发量暑期为7～8月，年平均气温13.8℃，1～2月最冷，最低气温-13.2℃（1974年1月25日）；7～8月气温最高，夏季最高气温42.9℃(2006年8月25日)。5～9月平均气温均大于15℃，其余都在15℃左右。年平均相对湿度72.17%～76.25%，月平均相对温度62%～84%， 10月下旬开始下雪，翌年3月断雪。
拟建场地最多风向为西北风，盛行偏西风，平均风速2m/s，最大风速12m/s，瞬间最大风速达19m/s。。
4.1.2 水文
拟建场地南侧45米为任河，其属于汉江水系，根据调查访问，勘察期间任河水位为741.0m~735.0m，50年一遇最高洪水位为738.0-744.0m。场区内未发现任何地表水体，场区地表水主要受大气降雨补给，大气降雨主要以场地内排水沟形式排泄至任河，区内无河流及泉井点出露。
4.2地形地貌
拟建场区属丘陵地貌，A区场地较为平坦。场地地貌为北高南低的斜坡地形，斜坡坡角一般8～15°。A区场地按设计高程进行整平后，在场地北西侧形成高约3～5m的挖方土质边坡，边坡坡角一般20～30°；B区场地按设计高程进行整平后，在场地北侧及北东侧形成高约3～6m的挖方土质边坡，边坡坡角一般20～30°。场地最高点位于场地北侧，高程为764.50m，场地最低点为场地西南侧，最低高程750.00m，整个场地相对高差约14.5m。勘察场地属中等复杂场地。
4.3地质构造
拟建场地地质构造位于城巴断裂带南西侧，岩层呈单斜产出，岩层产状195°∠69°，岩层面结合程度一般，属硬性结构面，区内测得两组裂隙：1组：产状113°∠54°，张开2～5mm，裂面较粗糙，无充填，延伸长一般1～1.5m，裂隙间距2～3m，属结合差的硬性结构面。2组：产状324°∠62°，张开3～7mm，裂面较平直、粗糙，少量粘土充填，延伸长一般4～5.0m，裂隙间距1.0～1.5m,属结合一般的硬性结构面。区内未见次级褶曲及断层，勘察区地质构造简单。
4.4地层岩性
根据场地地质测绘及野外钻探揭示，场区岩土层主要由第四系全新统人工填土层（Q4ml）、残坡积层（Q4dl+el）、冲洪积层（Q4al+pl）和下伏寒武系下统水井沱组（∈1s）炭质页岩组成。现将各层岩土分别简述如下：
4.4.1 第四系全新统人工填土（Q4ml）
素填土：杂色。稍湿，多呈松散～稍密状。主要由碎、块石及粉质粘土组成。碎石约占４０～４５％，块石约占３０～３５％，石质均为灰岩、页岩；碎石粒径３０～２００ｍｍ，块石粒径200～2000mm，余为粉质粘土及少许砂土充填。为场地整平时任意抛填形成，填龄约４～５年，未被污染。多分布于场地北侧公路沿线，该层厚1.2m（ZK08）~5.4m（ZK06）。
4.4.2 第四系全新统残坡积层（Q4dl+el）
粉质粘土：黄褐色。为可塑状态。稍有光泽，无摇震反应，干强度中等，韧性中等。采取率为８5％～95%。局部夹有少许页岩碎石。该层在场地多有分布，该层厚2.0m（ZK22）~13.70m（ZK43）。
4.4.3第四系全新统冲洪积层（Q4al+pl）
以圆砾、砂砾（卵）石、亚粘土、亚砂土为主，灰黄色、黄褐色，主要分布在场地靠近任河河岸一侧。以圆砾、砂砾（卵）石为主，充填少量粉细砂、亚砂土，厚度一般0.5m（ZK41）～7.9m(ZK19),钻探多有揭露，场区内人卵石土N120锤击数7.67～10.68击，卵石土为中密状。
4.4.3寒武系下统水井沱组（∈1s）
炭质页岩：深灰黑色、灰黑色，主要由粘土矿物组成，薄层状，泥质、硅质胶结，可见层间节理面近垂直发育，强风化构造裂隙较发育岩心破碎呈片状、块状，中风化岩心多呈块状、短柱状、长柱状。此层在场地各钻孔均有分布，据钻孔揭露其分布于整个场地。
各岩土层及基岩强风化层情况详见勘探点成果一览表（附表1）。
4.5基岩埋深及岩体风化特征
拟建场地基岩埋深3.9m(ZK60)~16.20m（ZK42），覆盖层主要为人工填土及粉质粘土及卵石土。岩土界面倾角一般8°～13°，基岩各风化带程度主要由岩石的主要矿物成分、胶结物、岩体的结构面发育情况、地形及人类活动的控制，本次勘察深度范围内基岩强风化层厚0.9m~1.50m，岩体较破碎。中等风化层岩体较完整，岩芯呈短柱状~柱状，较完整。
4.6水文地质条件
场地为斜坡地形，总体为北高南低斜坡地形，区内无泉井点出露，地表水主要靠大气降雨补给，区内地下水主要为土层孔隙水和基岩裂隙水。
人工填土层孔隙水，主要受大气降雨补给，在雨季，土层孔隙水含量丰富，在旱季基本无孔隙水存在；下伏基岩为炭质页岩，其为相对隔水层，基岩裂隙水主要为浅层风化带裂隙水，其富水性受其地形地貌，岩性及风化带深度控制。场地原地貌为斜坡地形，裂隙不发育。地表和地下水排水条件良好，大气降水迳流途径短，向基岩裂隙渗透小，因场地靠近任河，补给和贮存条件较好，岩体富水性中等。
在经提干钻孔冲洗液24h后测得靠近任河一侧钻孔可见地下水，说明整个场地富水性中等，在勘察期间该区勘察深度范围内可见地下水。经调查，拟建场地周边无污染源，结合邻近地区经验，地下水对建筑材料具微腐蚀性。场区内地下水富水性中等，水文地质条件较复杂。
据场区采取的钻孔水、沟水及河水进行水样分析实验，以及勘察区周边无污染源，依据《岩土工程勘察规范》GB50021-2001（2009年板）第2.1.1条可知周边地表水、地下水以及土对混凝土等建筑材料具微腐蚀性。水、土对建筑材料腐蚀的防护，应符合国家标准《工业建筑防腐设计规范》（GB50046）的规定。
4.7不良地质作用
据现场调查及访问，拟建场地及周边未发现危岩崩塌、滑坡、泥石流等不良地质作用。场地主要地质环境问题主要表现为人工边坡的可能失稳。
5岩土物理力学特征
5.1工程地质分层
通过本次勘察揭露，该场地共人工填土层、粉质粘土层、卵石土层及基岩。人工填土：多呈松散～稍密状，尚未完全自重固结，横向及竖向不均匀；粉质粘土层：多呈硬塑状，力学性质差，呈不均匀分布；卵石土层：以圆砾、砂砾（卵）石为主，充填少量粉细砂、亚砂土，经动探实验，可知卵石土结构为中密；基岩：为炭质页岩，强风化层薄，岩体较破碎，力学性质较差，厚度不均匀，中等风化层岩体较完整，力学性质好。
5.2统计方法
本次勘察共采炭质页岩岩样21组。均做天然块体重度及抗压强度试验；室内试验由重庆一三六测试中心承担；N120超重型动力触探试验12个孔，岩土参数及N120超重型动力触探数据统计均遵照《岩土工程勘察规范》有关规定，采用概率统计理论进行统计（统计公式见下式），炭质页岩物理力学性质统计表详见附表2，，岩样统计成果表见表5.2-1；N120超重型动力触探统计结果表详见表5.2-3。本次勘察试验及统计满足规范要求，其成果可信。
数理统计公式如下：
算术平均值：
标准差：

变异系数：

标准值：
式中：——统计修正系数；
——岩土参数的平均值
统计修正系数： 指标作为作用项时，式中用“+”
指标作为抗力项时，式中用“-”。
表5.2-1 中等风化炭质页岩物理力学性质统计成果

块体密度g/cm3
抗压强度MPa
天然
天然
饱和
样本数
63
63.00
63
算术平均值
2.71
14.99
10.04
最大值
2.75
19.80
13.50
最小值
2.66
10.10
6.30
区间值
2.75～2.66
19.8～10.1
13.5～6.3
标准差
0.02
2.29
1.75
变异系数
0.01
0.15
0.17
修正系数

0.97
0.96
标准值

14.49
9.66

表5.2-3 N120超重型动力触探试验成果统计
孔号
N120动探起止深度
动探深度
实际统计样本数
平均值
标准差
变异系数
起
止
ZK12
6.5
9.6
3.1
30
9.37
3.8
0.406
ZK19
7.9
11.3
3.4
29
10.55
4.71
0.447
ZK27
8.1
10.8
2.7
26
10.67
3.83
0.359
ZK32
8.2
11.3
3.1
30
10.68
4.62
0.372
ZK4
5.2
9.5
4.3
42
8.81
3.14
0.357
ZK10
4.2
9.5
5.3
52
9.21
3.59
0.389
ZK36
6.8
10.8
4.0
39
8.83
2.86
0.324
ZK40
9.2
13.9
4.7
46
8.23
2.31
0.281
ZK47
10.5
13.8
3.3
32
7.67
2.18
0.285
ZK52
13.0
17.3
4.3
42
8.10
1.94
0.240
加权平均

8.74
3.3
0.346

5.3统计结果
据统计成果分析，炭质页岩天然单轴抗压强度标准值为14.49MPa，饱和单轴抗压强度标准值为9.66MPa，软化系数0.67；天然块体重度平均值27.1kg/m3。。场区内人卵石土N120锤击数7.67～10.68击，根据《岩土工程勘察规范》（GB50021-2001）并结合《工程地质勘察规范》（DB50-043-2005），卵石土呈中密状。
5.4岩体基本质量等级
中等风化炭质页岩饱和单轴抗压强度标准值为9.66MPa，属软岩，结合中等风化岩体较完整，确定场地中等风化炭质页岩岩体基本质量等级为Ⅲ类；软化系数小于0.75，为易软化岩石。
5.5地基承载力特征值
根据《建筑地基础设计规范》(GB50007-2011)的要求，岩石地基承载力特征值根据室内饱和单轴抗压强度按下式进行计算。
fa=ψr·frk
式中：fa——岩石地基承载力特征值（kPa）；
frk——岩石饱和单轴抗压强度标准值（kPa）；
ψr——折减系数；（本拟建场地中等风化岩层较完整，取0.33）。
按上述计算公式：
中等风化炭质页岩地基承载力特征值为：9660kPa×0.33=3187.8kPa。
强风化页岩地基承载力特征值根据地区经验取300kPa。粉质粘土地基承载力特征值根据地方经验取130kPa；卵石土地基承载力特征值触探和地方经验取200 kPa；人工填土地基承载力特征值建议根据现场试验确定。
5.6岩土参数建议值
中等风化炭质页岩饱和单轴抗压强度标准值取9.66MPa，强风化炭质页岩地基承载力特征值取300kPa（经验值），中等风化炭质页岩地基承载力特征值取3187.8kPa，中等风化炭质页岩天然块体重度取27.1kg/m3；挡墙基底摩擦系数取0.45；炭质页岩体水平抗力系数取240MN/m3。
粉质粘土地基承载力特征值为130kPa；水平抗力系数的比例系数取20 MN/m4；挡墙基底摩擦系数取0.30。粉质粘土天然C值取19.11kPa；φ值取9.29°，饱和c值取16.69kPa；φ值取7.69°。人工填土承载力可在有效处理后根据现场试验确定；人工填土水平抗力系数的比例系数取105 MN/m4；人工填土层应考虑负摩阻力，人工填土负摩阻力系数ζni参考《建筑地基基础设计规范》（DBJ50-047-2006）附录J表J.0.1及重庆地方经验取0.20。根据重庆地方经验，人工填土综合内摩擦角天然取30°，饱和取27°。
6场地稳定性及适宜性评价
6.1地震效应评价
根据《建筑工程抗震设防分类标准》（GB50223-2008），拟建场地抗震设防类别建议取标准设防类—丙类。另外，再根据《建筑抗震设计规范》（GB50011-2010），拟建场地设计地震分组为第一组，抗震设防烈度小于6度，设计基本地震加速度为0.05g。
拟建重庆市城口县葛城街道庙垭村高山生态扶贫搬迁集中安置点场地为斜坡地形，场地覆盖层主要为粉质粘土、人工填土及卵石层。拟建场地上覆土层为人工填土、卵石不均匀分布。抗震设防类别的划分：根据《建筑工程抗震设防分类标准》GB50223-2008规定，本工程建筑属乙类建筑，抗震设防类别为标准设防类。
根据城口以往工作经验，勘察区内粉质粘土剪切波速选取150m/s；人工填土剪切波速选取120m/；、卵石土的剪切波速为220m/s；下覆岩石的剪切波速＞500m/s。
场地剪切波速的计算按《建筑抗震设计规范》(GB50011-2010)第4.1.5节公式计算：
=/t (4.1.5-1)
t=(4.1.5-2)
式中：
—土层等效剪切波速(m/s)；
—计算深度(m)，取覆盖层厚度和20m二者的较小值；
t—剪切波在地面至计算深度之间的传播时间；
—计算深度范围内第土层的厚度(m)；
—计算深度范围内第土层的剪切波速(m/s)；
—计算深度范围内土层的分层数。
拟建项目各拟建物抗震参数详见表6.1-1。。
表6.1-1 拟建物抗震设防参数一览
拟建物名称
抗震设防参数
覆盖层最大厚度（m）
等效剪切波速（m/s）
场地类别
设计特征周期（s）
抗震地段类别
1#楼
11.2
164
Ⅱ
0.35
抗震一般地段
2#楼
12.1
159
Ⅱ
0.35
抗震一般地段
3#楼
13.6
172
Ⅱ
0.35
抗震一般地段
4#楼
13.5
171
Ⅱ
0.35
抗震一般地段
5#楼
17.9
164
Ⅱ
0.35
抗震一般地段
6#楼
16.2
174
Ⅱ
0.35
抗震一般地段
7#楼
13.5
162
Ⅱ
0.35
抗震一般地段
8#楼
14.0
175
Ⅱ
0.35
抗震一般地段
6.2场地及边坡稳定性评价
6.2.1场地稳定性评价
经现场勘查，A区场地较平缓，无危岩崩塌、滑坡、泥石流等不良地质作用，现状稳定；
现场调查B区场地土层厚度较大，最厚土层达16.2m，对B区场地取代表性剖面24-24’进行稳定性分析，整体稳定性计算示意图详见图1，根据现场取样试验：粉质粘土粘聚力C天然取9.29Kpa，饱和取7.69 Kpa；内摩擦角φ天然取19.11°，饱和取16.69°。计算工况为：Ⅰ 工况—天然自重；Ⅱ工况—暴雨或持续降雨+自重。

图1 B区场地整体稳定性计算示意图

图2 B区场地开挖后整体稳定性计算示意图
计算成果详见附表4：经计算可知：B区场地在天然状况下，稳定性系数为1.547，在暴雨工况下稳定性系数为1.322，皆处于稳定状态。经开挖后，B区场地在天然状况下，稳定性系数为1.386，处于稳定状态；在暴雨工况下稳定性系数为1.180，处于基本稳定状态。
6.2.2边坡稳定性评价
拟建项目所形成环境边坡主要位于A区场地北侧，B区场地北侧及B区场地北东侧，拟建项目的建设将对B区场地中部整平进行填方，现分别对其评价如下。
A区场地AB段挖方边坡：
该段挖方边坡位于场地A区拟建2#楼北侧，按整平标高整平后将形成高约0.1-2.5m的挖方土质边坡，坡向138°，现状坡度约23°，现状稳定，边坡可能破坏模式为边坡局部溜滑，坡顶滑塌区内无建筑，破坏后果不严重，边坡工程安全等级为三级，导致边坡失稳的因素可能为人工加载及暴雨冲刷坡脚，故该边坡建议按1:1.5放坡处理，并作坡面绿化处理。
B区场地CD段挖方边坡：
CD段挖方边坡位于场地B区拟建D2#楼北侧，按整平标高整平后将形成高约0.1-3.2m的挖方土质边坡，坡向149°，现状坡度约15-20°，现状稳定，边坡可能破坏模式为边坡局部溜滑，坡顶滑塌区内无建筑，破坏后果不严重，边坡工程安全等级为三级，导致边坡失稳的因素可能为人工加载及暴雨冲刷坡脚，故该边坡建议按1:1.5放坡处理，并作坡面绿化处理。
B区场地EF段挖方边坡：
EF段挖方边坡位于场地B区拟建6、8#楼北东侧，按整平标高整平后将形成高约3.0-6.2m的挖方土质边坡，坡向234°，斜坡现状稳定，边坡可能破坏模式为边坡局部溜滑，坡顶滑塌区内无建筑，破坏后果不严重，边坡工程安全等级为三级，导致边坡失稳的因素可能为人工加载及暴雨冲刷坡脚，故建议对该边坡修建挡墙进行支挡，挡墙以中等风化炭质页岩作基础持力层，基底摩擦系数取0.45。
B区填方边坡：
B区场地在进行整平时，5#楼与6#楼之间会形成填方边坡，填方高度0.1-3.2m，代表性剖面16-16’，因其填方高度较小，破坏后果不严重，该边坡工程安全等级为三级，建议对填方夯实处理。
其余各挖填方边坡：
拟建项目经开挖分阶整平后，在拟建物之间会形成一些挖填方边坡，挖填方高度0.5-4.0m因其挖填方高度较小，破坏后果不严重，各边坡工程安全等级均为三级，建议对各挖填方边坡进行夯实处理及修建挡墙进行支挡，挡墙以中等风化炭质页岩作基础持力层，基底摩擦系数取0.45。
6.3场地适宜性评价
综上所述，拟建场地及周边未发现危岩崩塌、滑坡、泥石流等不良地质作用，场地地质环境问题主要表现为人工边坡稳定性问题。拟建场地现状整体稳定，在场地各环境边坡采取有效的支护措施后，拟建场地适宜本拟建工程建设。
7地基评价
7.1地基均匀性评价
拟建场地按设计高程进一步整平后，覆土层主要为人工填土及粉质粘土及卵石土，人工填土横向及纵向均分布均匀性差，尚未完全自重固结，现状多呈松散状。粉质粘土在场地内皆有分布，拟建场地土层均匀性差；基岩为寒武系下统水井沱组（∈1s）炭质页岩，岩层倾角69°，中厚层状，岩体较完整，连续、稳定。拟建场地岩石地基均匀性较好。
7.2地下水作用评价
根据本次勘察钻孔简易水文观测，场区临近任河，内水文地质条件较复杂，勘察区地下水主要表现为孔隙水及基岩裂隙水，在雨季施工时地下水对基础施工有一定影响。如在雨季施工土层孔隙水含量较大，应特别注意地表排水及孔隙水的导排处理，地下水及地基土对建筑材料具微腐蚀性。在施工中应注意大气降雨后地表水体的排泄处理。
7.3岩土层承载力评价
中等风化炭质页岩饱和单轴抗压强度标准值取16.07MPa，强风化炭质页岩地基承载力特征值取300kPa（经验值），中等风化炭质页岩地基承载力特征值取3187.8kPa，中等风化炭质页岩天然块体重度取27.1kg/m3；挡墙基底摩擦系数取0.45；炭质页岩岩体水平抗力系数取190MN/m3。
粉质粘土地基承载力特征值为130kPa；水平抗力系数的比例系数取20 MN/m4；挡墙基底摩擦系数取0.30。粉质粘土天然C值取9.29kPa；φ值取19.11°，饱和C值取7.69kPa；φ值取16.69°。人工填土承载力可在有效处理后根据现场试验确定；人工填土水平抗力系数的比例系数取105 MN/m4；人工填土层应考虑负摩阻力，人工填土负摩阻力系数ζni参考《建筑地基基础设计规范》（DBJ50-047-2006）附录J表J.0.1及重庆地方经验取0.20。根据重庆地方经验，人工填土综合内摩擦角天然取30°，饱和取27°。
7.4地基持力层及基础型式建议
重庆市城口县葛城街道庙垭村高山生态扶贫搬迁集中安置点工程各拟建物持力层及基础型式选择，根据各拟建物位置地质概况、覆盖层厚度及拟建项目结构概况分别建议如下： 拟建项目各拟建物基础持力层及基础型式建议详见表7.4-1。另外拟建场地内人工填土层分布不均，且颗粒级配差，为任意抛填形成，未经有效夯实处理。人工填土层应考虑负摩阻力，人工填土负摩阻力系数ζni根据《建筑地基基础设计规范》（DBJ50-047-2006）附录J表J.0.1及重庆地方经验取0.20。
表7.4-1 拟建物基础持力层及基础型式建议
拟建项目名称
结构类型
设计拟采用基础型式
覆盖
