土木工程CAD习题-含答案.doc

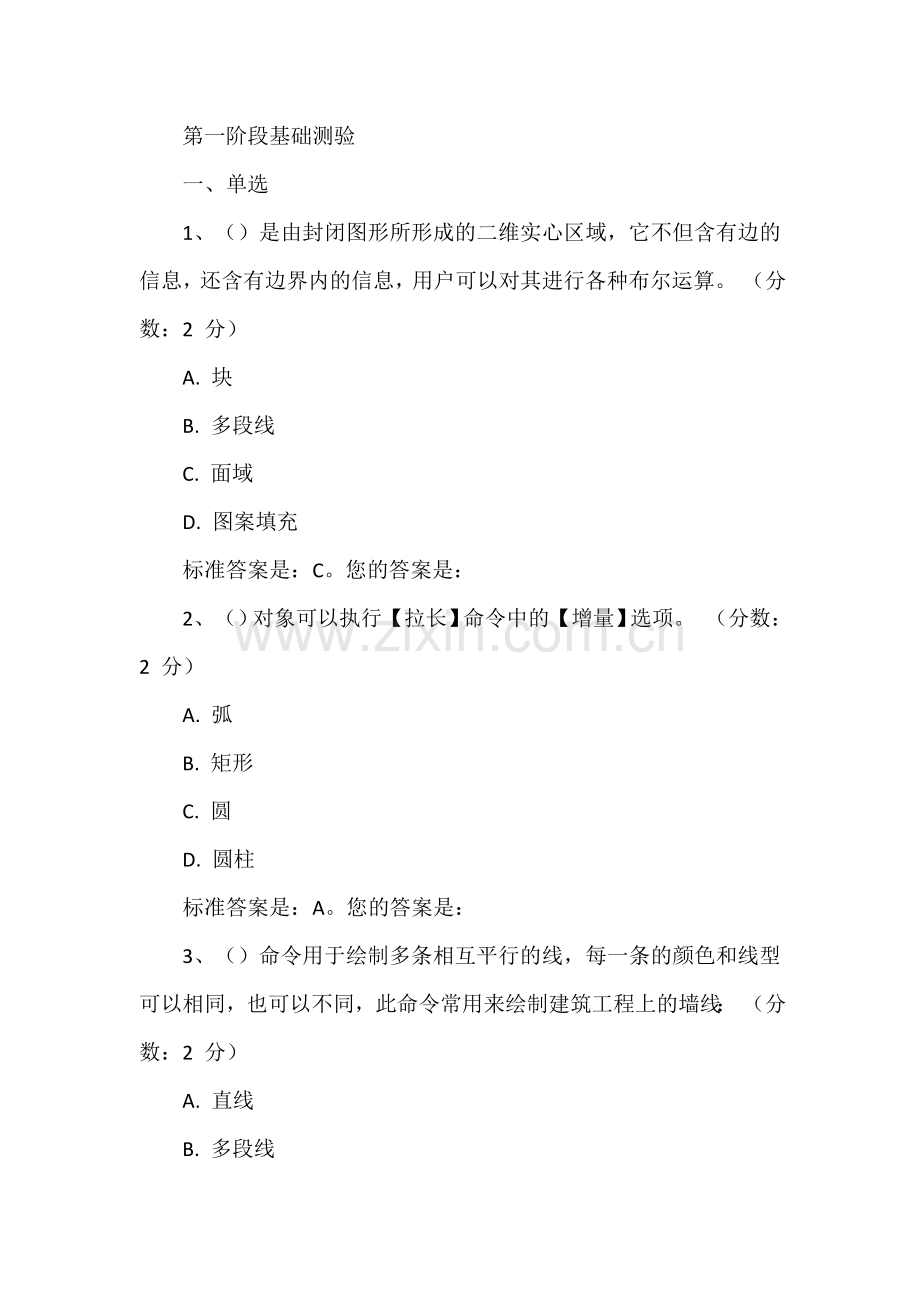

第一阶段基础测验
一、单选
1、（）是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息，用户可以对其进行各种布尔运算。 （分数：2 分）
A. 块
B. 多段线
C. 面域
D. 图案填充
标准答案是：C。您的答案是：
2、（）对象可以执行【拉长】命令中的【增量】选项。 （分数：2 分）
A. 弧
B. 矩形
C. 圆
D. 圆柱
标准答案是：A。您的答案是：

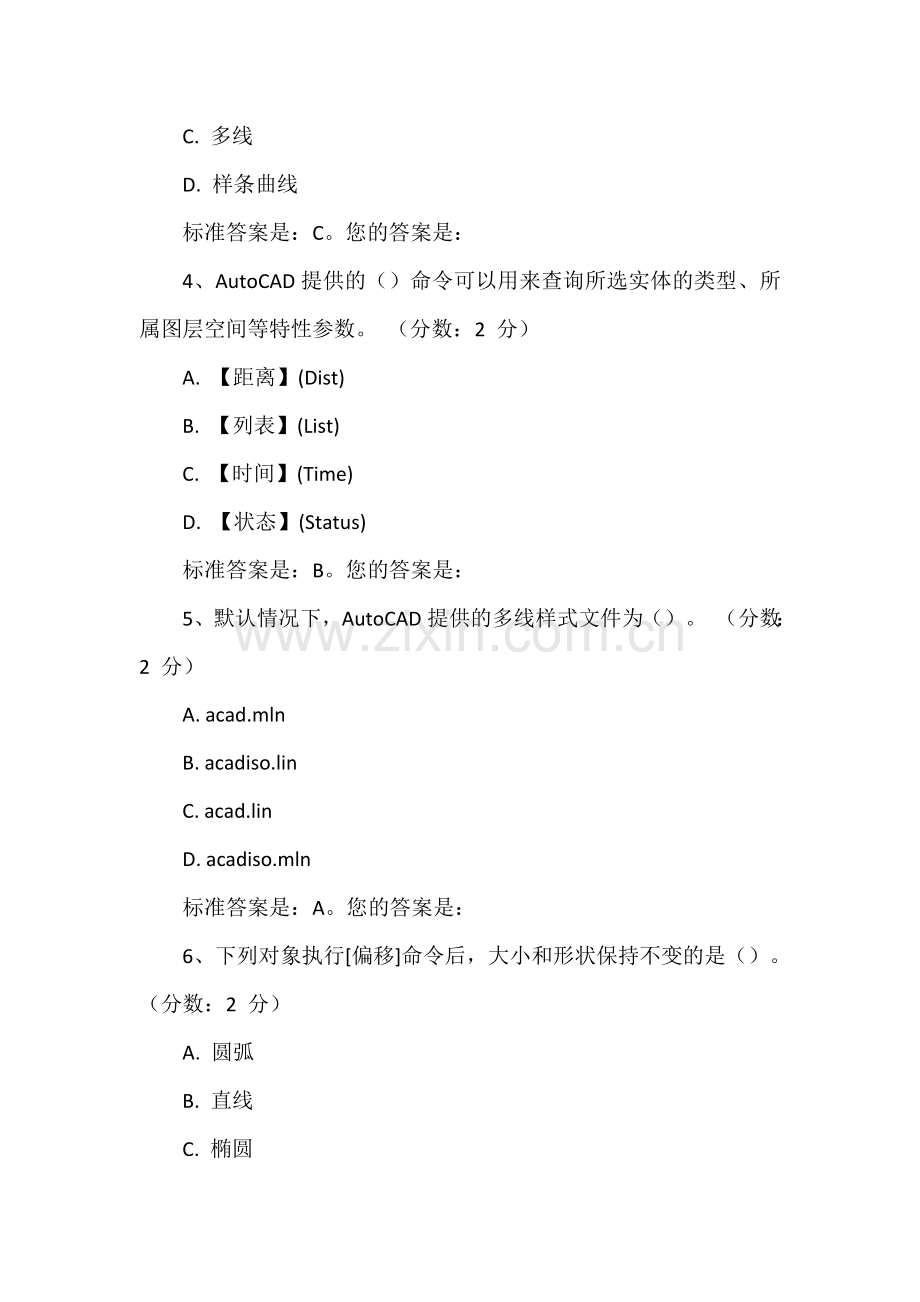

3、（）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线： （分数：2 分）
A. 直线
B. 多段线
C. 多线
D. 样条曲线
标准答案是：C。您的答案是：
4、AutoCAD提供的（）命令可以用来查询所选实体的类型、所属图层空间等特性参数。 （分数：2 分）
A. 【距离】(Dist)
B. 【列表】(List)
C. 【时间】(Time)
D. 【状态】(Status)
标准答案是：B。您的答案是：
5、默认情况下，AutoCAD提供的多线样式文件为（）。 （分数：2 分）
A. acad.mln
B. acadiso.lin
C. acad.lin
D. acadiso.mln
标准答案是：A。您的答案是：
6、下列对象执行[偏移]命令后，大小和形状保持不变的是（）。 （分数：2 分）
A. 圆弧
B. 直线
C. 椭圆
D. 圆
标准答案是：B。您的答案是：
7、选中夹点的默认颜色是（）。 （分数：2 分）
A. 红色
B. 黄色
C. 蓝色
D. 绿色
标准答案是：C。您的答案是：
8、要将多个夹点作为基夹点并且保持选定夹点之间的几何图形完好如初，请在选择夹点时按住（）键。 （分数：2 分）
A. Tab
B. Alt
C. Ctrl
D. Shift
标准答案是：D。您的答案是：
9、一组同心圆可由一个已画好的圆用（）命令来实现。 （分数：2 分）
A. STRETCH
B. OFFSET
C. EXTEND
D. MOVE
标准答案是：B。您的答案是：
10、运用【正多边形】命令绘制的正多边形可以看作是一条（）。 （分数：2 分）
A. 多段线
B. 构造线
C. 样条曲线
D. 直线
标准答案是：A。您的答案是：
再次测验
第二阶段基础测验

一、单选1、在AutoCAD设置图层颜色时，可以使用（）种标准颜色。 （分数：2 分）
A. 240
B. 255
C. 6
D. 9标准答案是：D。您的答案是：2、在AutoCAD中，使用“绘图”|“矩形”命令可以绘制多种图形，以下答案中最恰当的是（）。 （分数：2 分）
A. 圆角矩形
B. 有厚度的矩形
C. 以上答案全正确
D. 倒角矩形标准答案是：C。您的答案是：3、在绘制多段线时，当在命令行提示输入A时，表示切换到（）绘制方式。 （分数：2 分）
A. 角度
B. 圆弧
C. 直径
D. 直线标准答案是：B。您的答案是：4、在绘制二维图形时，要绘制多段线，可以选择（）命令。 （分数：2 分）
A. “绘图”|“多段线”
B. “绘图”|“多线”
C. “绘图”|“3D多段线”
D. “绘图”|“样条曲线”标准答案是：A。您的答案是：5、在绘制圆弧时，已知道圆弧的圆心、弦长和起点，可以使用“绘图”|“圆弧”命令中的（）子命令绘制圆弧。 （分数：2 分）
A. 起点、端点、方向
B. 起点、端点、角度
C. 起点、圆心、长度
D. 起点、圆心、角度标准答案是：C。您的答案是：6、在机械制图中，常使用“绘图”|“圆”命令中的（）子命令绘制连接弧。 （分数：2 分）
A. 相切、相切、半径
B. 相切、相切、相切
C. 三点
D. 圆心、半径标准答案是：A。您的答案是：7、在一个大的封闭区域内存在的一个独立的小区域称为（）。 （分数：2 分）
A. 孤岛
B. 面域
C. 选择集
D. 已创建的边界标准答案是：A。您的答案是：8、在执行【全部缩放】或【范围缩放】命令后，（）图形不能完全显示。 （分数：2 分）
A. 射线
B. 圆
C. 多段线
D. 直线标准答案是：A。您的答案是：9、执行（）命令对闭合图形无效。 （分数：2 分）
A. 删除
B. 打断
C. 复制
D. 拉长标准答案是：D。您的答案是：10、执行[样条曲线]命令后，（）选项用来输入曲线的偏差值。值越大，曲线越远离指定的点；值越小，曲线离指定的点越近。 （分数：2 分）
A. 起点切向
B. 拟合公差
C. 闭合
D. 端点切向标准答案是：B。您的答案是：再次测验

第三阶段基础测验

一、单选1、下面哪个选项不属于图纸方向设置的内容： （分数：2 分）
A. 反向
B. 横向
C. 纵向
D. 逆向标准答案是：D。您的答案是：D2、不可以在AutoCAD软件中应用的输出设备有： （分数：2 分）
A. AutoCAD下非系统印机
B. 绘图仪
C. Windows系统打印机
D. 只能是wINDOWS系统打印机标准答案是：D。您的答案是：D3、当图层被锁定时，不可以把该图层 （分数：2 分）
A. 可以创建新的图形对象
B. 设置为当前层
C. 该图层上的图形对象仍可以作为辅助绘图时的捕捉对象
D. 可以作为[修剪]和[延伸]命令的目标对象标准答案是：D。您的答案是：D4、下面哪个命令用于把单个或多个对象从它们的当前位置移至新位置，且不改变对象的尺寸和方位： （分数：2 分）
A. MOVE
B. ROTATE
C. ARRAY
D. COPY标准答案是：A。您的答案是：A5、如果按照简单的规律大量复制对象，可以选用下面哪个命令： （分数：2 分）
A. ROTATE
B. ARRAY
C. COPY
D. MOVE标准答案是：B。您的答案是：B6、下面哪个命令可以将直线、圆、多线段等对象作同心复制，且如果对象是闭合的图形，则执行该命令后的对象将被放大或缩小： （分数：2 分）
A. SCALE
B. ZOOM
C. OFFSET
D. COPY标准答案是：C。您的答案是：C7、在AutoCAD中，POLYGON命令最多可以绘制多少条边的正多边形： （分数：2 分）
A. 128
B. 256
C. 512
D. 1024标准答案是：D。您的答案是：D8、下面哪个命令可以绘制由若干直线和圆弧连接而成的不同宽度的曲线或折线，且它们是一个实体： （分数：2 分）
A. PLINE
B. POLYGON
C. RECTANGLE
D. LINE标准答案是：A。您的答案是：A9、下面哪个命令不能一次性绘制一个封闭的图形： （分数：2 分）
A. CIRCLE
B. POLYGON
C. ARC
D. ELLIPSE标准答案是：C。您的答案是：C10、在以下的命令中，哪个命令不能用来绘制多边形： （分数：2 分）
A. LINE
B. ARC
C. POLYGON
D. PLINE标准答案是：B。您的答案是：B再次测验
第四阶段基础测验

答：放大镜的中间厚，边缘薄，光线在透过放大镜时会产生折射，因此会把物图像放大。一、单选1、下面哪个命令可以将所选对象用给定的距离放置点或图块： （分数：2 分）
A. SPLIT
B. DIVIDE
C. MEASURE
D. POINT标准答案是：C。您的答案是：2、如果在一个线性标注数值前面添加直径符号，则应用哪个命令： （分数：2 分）
A. ％％Ｃ
B. ％％Ｏ
C. ％％Ｄ
D. ％％％标准答案是：A。您的答案是：3、下面哪个命令用于测量并标注被测对象之间的夹角： （分数：2 分）
A. DIMANGULAR
B. ANGULAR
C. QUIM
D. DIMRADIUS标准答案是：A。您的答案是：4、下面哪个命令用于在图形中以第一尺寸线为基准标注图形尺寸： （分数：2 分）
A. DIMCONTINUS
B. QLEADER
C. DIMBASELINE
D. QDIM标准答案是：C。您的答案是：5、快速标注的命令是： （分数：2 分）
A. DIM
B. QLEADER
C. QDIMLINE
D. QDIM标准答案是：D。您的答案是：6、下面哪个命令用于为图形标注多行文本、表格文本和下划线文本等特殊文字： （分数：2 分）
A. MTEXT
B. TEXT
C. DTEXT
D. DDEDIT标准答案是：A。您的答案是：7、下面哪一类字体是中文字体： （分数：2 分）
A. gbenor.shx
B. gbeitc.shx
C. gbcbig.shx
D. txt.shx标准答案是：C。您的答案是：8、下面哪个命令用于对TEXT命令标注的文本进行查找和替换： （分数：2 分）
A. SPELL
B. QTEXT
C. FIND
D. EDIT标准答案是：C。您的答案是：9、在设置标注样式时，系统提供了几种文字对齐方式： （分数：2 分）
A. 3
B. 4
C. 2
D. 1标准答案是：A。您的答案是：10、执行哪项命令，可打开“标注样式管理器”对话框，在其中可对标注样式进行设置： （分数：2 分）
A. DIMSTYLE
B. DIMDIAMETER
C. DIMRADIUS
D. DIMLINEAR标准答案是：A。您的答案是：再次测验
第五阶段基础测验

一、填空：一、单选1、多行文本标注命令是： （分数：2 分）
A. WTEXT
B. QTEXT
C. TEXT
D. MTEXT标准答案是：D。您的答案是：2、在进行文字标注时，若要插入“度数”称号，则应输入： （分数：2 分）
A. ｄ％％
B. ％ｄ
C. ｄ％
D. ％％ｄ标准答案是：D。您的答案是：3、在AutoCAD中，用户可以使用哪个命令将文本设置为快速显示方式，使图形中的文本以线框的形式显示，从而提高图形的显示速度 （分数：2 分）
A. MTEXT
B. WTEXT
C. TEXT
D. QTEXT标准答案是：D。您的答案是：4、（）命令用于创建平行于所选对象或平行于两尺寸界线源点连线的直线型尺寸。 （分数：2 分）
A. 线性标注
B. 连续标注
C. 快速标注
D. 对齐标注标准答案是：D。您的答案是：5、半径尺寸标注的标注文字的默认前缀是：（） （分数：2 分）
A. D
B. R
C. Rad
D. Radius标准答案是：B。您的答案是：6、当图形中只有两个端点时，不能执行【快速标注】命令过程中的（）选项。 （分数：2 分）
A. 编辑中指定要删除的标注点
B. 连续
C. 编辑中的添加
D. 相交标准答案是：A。您的答案是：7、使用【快速标注】命令标注圆或圆弧时，不能自动标注（）选项。 （分数：2 分）
A. 直径
B. 半径
C. 基线
D. 圆心标准答案是：D。您的答案是：8、下列不属于基本标注类型的标注是（）。 （分数：2 分）
A. 线性标注
B. 快速标注
C. 对齐标注
D. 基线标注标准答案是：D。您的答案是：9、以下哪个不能在“工具”｜“自定义”中定义 （分数：2 分）
A. 菜单
B. 状态栏
C. 工具栏
D. 键盘标准答案是：B。您的答案是：10、下列文字特性不能在“多行文字编辑器”对话框的“特性”选项卡中设置的是（）。 （分数：2 分）
A. 高度
B. 宽度
C. 旋转角度
D. 样式标准答案是：C。您的答案是：再次测验
第六阶段基础测验

2、人们通常处理垃圾的方法有填埋或焚烧。

1、月球是地球的卫星，月球围绕着地球运动，运动的方向是逆时针方向。一、单选1、在文字输入过程中，输入“1／2”，在AutoCAD中运用（）命令过程中可以把此分数形式改为水平分数形式。 （分数：2 分）
A. 文字样式
B. 单行文字
C. 对正文字
D. 多行文字标准答案是：D。您的答案是：2、DIMLINEAR（线性标注）命令允许绘制（）方向以及（）方向的尺寸标注 （分数：2 分）
A. 垂直
B. 对齐
C. 水平
D. 圆弧标准答案是：A。您的答案是：3、绘制一个线性尺寸标注，不须要（） （分数：2 分）
A. 确定尺寸线的位置
B. 确定第二条尺寸界线的原点
C. 确定第一条尺寸界限的原点
D. 确定箭头的方向标准答案是：D。您的答案是：4、在创建块时，在块定义对话框中必须确定的要素为： （分数：2 分）
A. 块名、基点、对象
B. 块名、基点、属性
C. 基点、对象、属性
D. 块名、基点、对象、属性标准答案是：A。您的答案是：5、下面哪一项不可以被分解：单选题块参照与块的属性单选题 （分数：2 分）
A. 关联尺寸
B. 多线段
C. 块参照
D. 用MINSERT命令插入的块参照标准答案是：D。您的答案是：6、建筑立面图不能用( )进行命名 （分数：2 分）
A. 建筑位置
B. 建筑朝向
C. 建筑外貌特征
D. 建筑首尾定位轴线标准答案是：A。您的答案是：7、外墙装饰材料和做法一般在( )上表示。 （分数：2 分）
A. 首页图
B. 平面图
C. 立面图
D. 剖面图标准答案是：D。您的答案是：8、剖面图中，标注在装修后的构件表面的标高是( ) （分数：2 分）
A. 结构标高
B. 相对标高
C. 建筑标高
D. 绝对标高标准答案是：C。您的答案是：9、在建筑施工图的平面图中，M一般代表的是( )。 （分数：2 分）
A. 窗
B. 门
C. 柱
D. 预埋件标准答案是：B。您的答案是：10、室外散水应在( )中画出。 （分数：2 分）
A. 底层平面图
B. 标准层平面图
C. 顶层平面图
D. 屋顶平面图标准答案是：A。您的答案是：再次测验

3、米饭里面的主要成分是淀粉。米饭淀粉遇到碘酒，颜色变成蓝色，这种蓝色物质是一种不同于米饭和淀粉的新物质。第七阶段基础测验

一、单选1、A2幅面图纸尺寸b×l（单位：毫米）正确的是( )。 （分数：2 分）
A. 594×841
B. 841×420
C. 420×594
D. 420×297标准答案是：C。您的答案是：2、平面与某投影面平行，则在该投影面上投影为( )。 （分数：2 分）
A. 一直线
B. 一斜线
C. 平面实形
D. 其他标准答案是：C。您的答案是：3、水平投影和侧面投影应满足( )的投影规律。 （分数：2 分）
A. 长对正
B. 宽相等
C. 高平齐
D. 长、宽、高都相等标准答案是：B。您的答案是：4、（）命令可以方便地查询指定两点之间的直线距离以及该直线与X轴的夹角。 （分数：2 分）
A. 点坐标
B. 距离
C. 面积
D. 面域标准答案是：A。您的答案是：5、（）命令用于等分一个选定的实体，并在等分点处设置点标记符号或图块。用户输入的数值是等分段数，而不是设置点的个数。 （分数：2 分）
A. 定距等分
B. 定数等分
C. 单点
D. 多点标准答案是：B。您的答案是：6、正等测轴侧图的轴向缩短系数正确的是( )。 （分数：2 分）
A. 1.2
B. 1
C. 0.82
D. 0.5标准答案是：C。您的答案是：7、工程图纸一般是采用( )原理绘制。 （分数：2 分）
A. 中心投影法
B. 平行投影法
C. 斜投影图
D. 正投影图标准答案是：D。您的答案是：8、图样上的尺寸数字代表的是( )。 （分数：2 分）
A. 实际尺寸
B. 图线的长度尺寸
C. 随比例变化的尺寸
D. 其他标准答案是：A。您的答案是：9、在总平面图中新建房屋用( )绘制。 （分数：2 分）
A. 粗虚线
B. 细实线
C. 粗实线
D. 细虚线标准答案是：C。您的答案是：10、以下哪个命令不可绘制圆形的线条： （分数：2 分）
A. ELLIPSE
B. POLYGON
C. ARC
D. CIRCLE标准答案是：B。您的答案是：再次测验

一、填空：第八阶段基础测验

1、焚烧处理垃圾的优缺点是什么？一、单选1、绘图板的工作边为( )。 （分数：2 分）
A. 短边
B. 长边
C. 两边都是
D. 无工作边标准答案是：A。您的答案是：2、房屋建筑制图标准规定，粗实线一般用于( )。 （分数：2 分）
A. 主要可见轮廓线
B. 可见轮廓线
C. 不可见轮廓线
D. 可见轮廓线及图例线标准答案是：A。您的答案是：3、水平投影和正面投影应满足( )的投影规律。 （分数：2 分）
A. 长对正
B. 宽相等
C. 高平齐
D. 长、宽、高都相等标准答案是：A。您的答案是：4、修剪命令（trim）可以修剪很多对象，但下面的哪个选项不行: （分数：2 分）
A. 圆弧、圆、椭圆弧
B. 直线、开放的二维和三维多段线
C. 多线（mLine）
D. 射线、构造线和样条曲线标准答案是：C。您的答案是：5、图案填充操作中： （分数：2 分）
A. 图案填充可以和原来轮廓线关联或者不关联
B. 图案填充只能一次生成，不可以编辑修改
C. 只能单击填充区域中任意一点来确定填充区域
D. 所有的填充样式都可以调整比例和角度标准答案是：A。您的答案是：6、建筑施工图中除了标高用到了m做单位还有( )用到了m作单位。 （分数：2 分）
A. 底层平面层
B. 标准层
C. 立面图
D. 总平面图标准答案是：D。您的答案是：7、建筑剖面图剖切符号一般应标注在( )。 （分数：2 分）
A. 标准层平面
B. 底层平面
C. 顶层平面
D. 其他标准答案是：B。您的答案是：8、当比例为1:50时，图上量得长度为30mm，实际长度为( )m。 （分数：2 分）
A. 1.5
B. 15
C. 0.15
D. 30标准答案是：A。您的答案是：9、在总平面图中未来待建房屋用( )绘制。 （分数：2 分）
A. 粗虚线
B. 细实线
C. 粗实线
D. 细虚线标准答案是：D。您的答案是：10、楼（屋）盖建筑构造层次表达一般不会出现在( )。 （分数：2 分）
A. 剖面图
B. 墙体剖面
C. 施工说明
D. 立面图标准答案是：D。您的答案是：再次测验
第九阶段基础测验

24、目前，我国的航天技术在世界上占有相当重要的位置。“长征四号”运载火箭的顺利发射，载人飞船“神舟”五号和“神舟”六号和“神舟”七号也已经发射成功，“嫦娥”一号探月卫星又发射成功。

一、单选1、楼层建筑平面图表达的主要内容为( )。 （分数：2 分）
A. 平面形状、内部布置等
B. 梁柱等构件类型
C. 板的布置及配筋
D. 外部造型及材料标准答案是：A。您的答案是：2、结构施工图一般包括施工说明、基础图、各层结构平面图以及( )。 （分数：2 分）
A. 设备图
B. 构件详图
C. 装修图
D. 门窗构造图标准答案是：B。您的答案是：3、在土建图中，普通砖的材料图例表示为( )。 （分数：2 分）
A. （图）
B. （图）
C. （图）
D. （图）标准答案是：A。您的答案是：4、在某一张建施图中，有详图符,其分子2的含义为( )。 （分数：2 分）
A. 图纸的图幅为2号
B. 详图所在图纸编号为2
C. 详图(节点)的编号为2
D. 被索引的图纸编号为2标准答案是：B。您的答案是：5、一间房屋的面宽，即两条横向轴线间的距离，是指( )。 （分数：2 分）
A. 进深
B. 层高
C. 开间
D. 红线标准答案是：C。您的答案是：6、在断面图中，断面轮廓线应采用( )画出。 （分数：2 分）
A. 粗实线
B. 细实线
C. 中实线
D. 虚线标准答案是：A。您的答案是：7、结构平面图的形成是沿（ ）将房屋水平剖开后所得的楼层水平剖面图。 （分数：2 分）
A. 门窗洞口处
B. 楼板面处
C. 房屋的地面与基础之间
D. 楼梯板标准答案是：B。您的答案是：8、在结构平面图中，构件代号TB表示( )。 （分数：2 分）
A. 平板
B. 阳台板
C. 预制多孔板
D. 楼梯板标准答案是：D。您的答案是：9、在工程图中( )可用细点画线画出。 （分数：2 分）
A. 可见轮廓线
B. 剖面线
C. 定位轴线
D. 尺寸线标准答案是：C。您的答案是：10、详图圆圈的直径（ ）。 （分数：2 分）
A. 14mm
B. 24mm
C. 8~10mm
D. 12mm标准答案是：A。您的答案是：再次测验
第十阶段基础测验

4、科学家研究表明昆虫头上的触角就是它们的“鼻子”，能分辨出各种气味，比人的鼻子灵敏得多。
一、单选1、当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单： （分数：2 分）
A. NEW
B. OPEN
C. MENU
D. LOAD标准答案是：C。您的答案是：2、AutoCAD环境文件在不同的计算机上使用而： （分数：2 分）
A. 效果相同
B. 效果不同
C. 与操作环境有关
D. 与计算机CPU有关标准答案是：A。您的答案是：3、在十字光标处被调用的菜单，称为： （分数：2 分）
A. 鼠标菜单
B. 十字交叉线菜单
C. 快捷菜单
D. 此处不出现菜单标准答案是：C。您的答案是：4、可以利用以下那种方法来调用命令： （分数：2 分）
A. 选择下拉菜单中的菜单项
B. 单击工具栏上的按钮
C. 在命令状态行输入命令
D. 三者均可标准答案是：D。您的答案是：5、取消命令执行的键是： （分数：2 分）
A. 按ESC键
B. 按鼠标右键
C. 按ENTER键
D. 按FI键标准答案是：A。您的答案是：6、AutoCAD图形文件和样板文件的扩展名分别是： （分数：2 分）
A. DWT,DWG
B. DWG,DWT
C. BMP,BAK
D. BAK,BMP标准答案是：B。您的答案是：7、在命令行状态下，不能调用帮助功能的操作是： （分数：2 分）
A. 键入HELP命令
B. 快捷键Ctrl＋H
C. 功能键F1
D. 键入？标准答案是：B。您的答案是：8、哪个功能健可以进入文本窗口？ （分数：2 分）
A. 功能键F2
B. 功能键F3
C. 功能键F1
D. 功能键F4标准答案是：A。您的答案是：9、在AutoCAD中，系统提供了（）条命令用来绘制圆弧。 （分数：2 分）
A. 9
B. 11
C. 6
D. 8标准答案是：B。您的答案是：10、以下那种输入方式是绝对坐标输入方式： （分数：2 分）
A. 10
B. ＠10，10，0
C. 10，10，0
D. ＠10＜０标准答案是：C。您的答案是：再次测验
