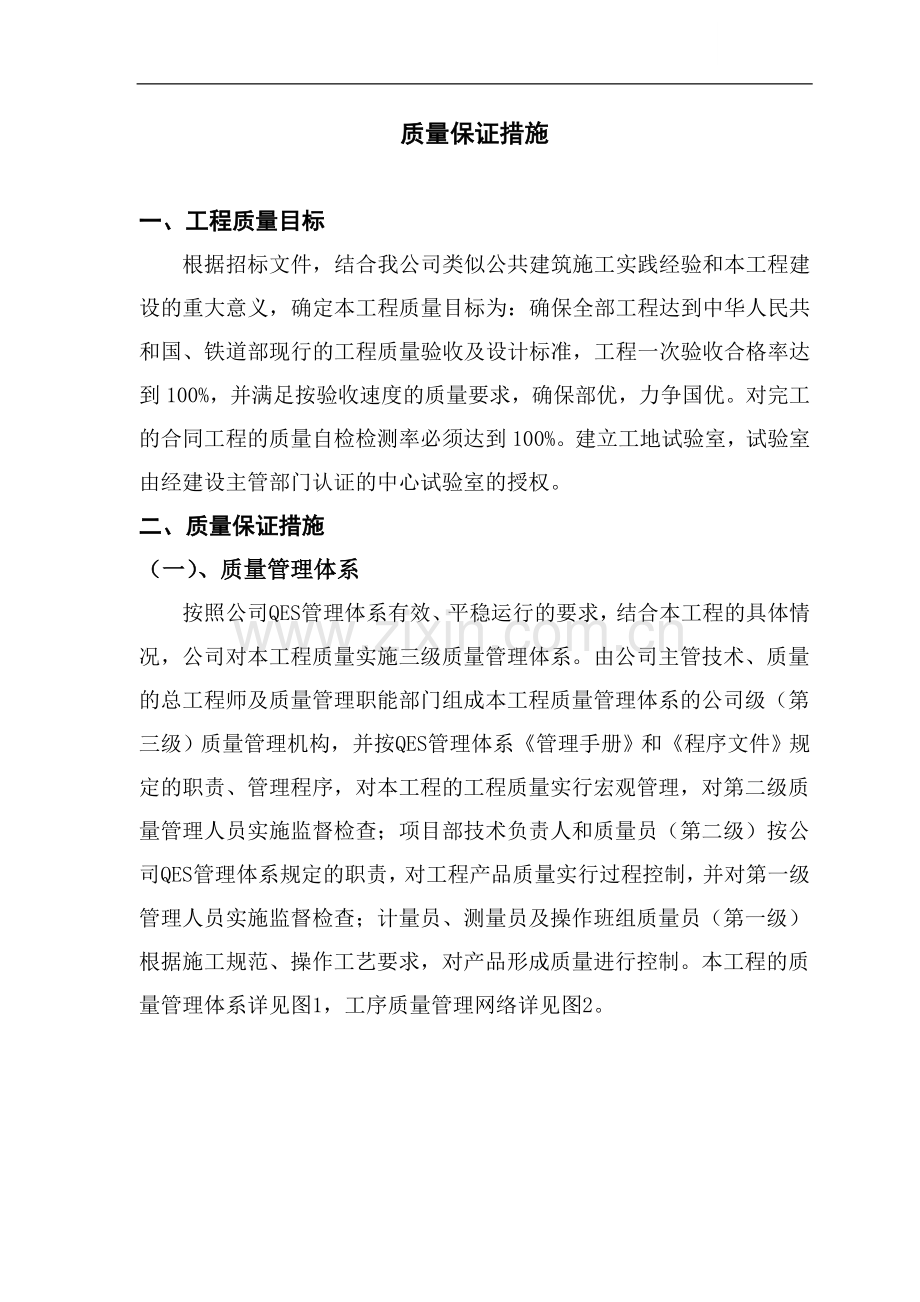

质量保证措施

一、工程质量目标
根据招标文件，结合我公司类似公共建筑施工实践经验和本工程建设的重大意义，确定本工程质量目标为：确保全部工程达到中华人民共和国、铁道部现行的工程质量验收及设计标准，工程一次验收合格率达到100%，并满足按验收速度的质量要求，确保部优，力争国优。对完工的合同工程的质量自检检测率必须达到100%。建立工地试验室，试验室由经建设主管部门认证的中心试验室的授权。
二、质量保证措施
（一）、质量管理体系
按照公司QES管理体系有效、平稳运行的要求，结合本工程的具体情况，公司对本工程质量实施三级质量管理体系。由公司主管技术、质量的总工程师及质量管理职能部门组成本工程质量管理体系的公司级（第三级）质量管理机构，并按QES管理体系《管理手册》和《程序文件》规定的职责、管理程序，对本工程的工程质量实行宏观管理，对第二级质量管理人员实施监督检查；项目部技术负责人和质量员（第二级）按公司QES管理体系规定的职责，对工程产品质量实行过程控制，并对第一级管理人员实施监督检查；计量员、测量员及操作班组质量员（第一级）根据施工规范、操作工艺要求，对产品形成质量进行控制。本工程的质量管理体系详见图1，工序质量管理网络详见图2。

工程质量管理体系
第三级质量管理体系
监理公司
公 司
总工程师

建设单位
公司质量技术部
质量负责人

第二级质量管理体系
质监站

项目部

项目技术负责人

项目质监组
质量员

第一级质量管理体系

计量员
测量员

各施工操作班组

兼职质量员

图1

工序质量管理网络
技术负责人
制订工艺要求
监理、建设单位验收

工 工
公司质量部门验收
序 序
施工员操作技术交底
后 前
质量员质量复评
质 质
量 量
质量员质量标准交底
保 保
成品保护
班组长操作指导
班组质量自评
证 证

操作者挂牌操作
班组质量员检查

工作质量

环境条件
工具、仪器、周转材料质量
技术复核
材料、成品、半成品质量

工序过程的质量影响因素

图2

1、第一级质量管理体系
（1）、计量员
1）及时做好现场原材料的试验，及时向第二级质量管理人员汇报试验结果，本工程中原材料等材料试验均应严格按照有关规范进行执行。
2）按规定及时做好混凝土、砂浆试块、并设立标准养护室，配置空调恒温，进行试块养护，保证试验质量，并及时提供试验数据。
3）经常检查和保养试验工具，以确保试验结果的正确性。
4）混凝土浇筑时，试验员应及时到场，检查计量工具的准确与否，严格过秤检查制度，及时认真完成混凝土的施工记录。
5）门窗、防水材料等成品除具备质保书外也应按照有关规范送检，合格后方能使用。
6）各种试验资料及时、齐全，并归类装订成册。
（2）、测量员
1）负责本工程中的测量放样工作。
2）认真学习图纸，熟悉图纸，牢记关键尺寸及相互关系。
3）及时完成各道工序的有关放样及混凝土构筑物的测量检查工作，并通知上级质量人员予以复核。
4）建立统一的测量纪录簿，认真填写放样复核记录。
5）保护测量仪器及工具。
（3）、专业施工班组质量员
1）认真学习工程质量检验评定标准和操作规程。
2）认真做好每道工序的自检，并认真填写自检记录。
2、第二级质量管理体系
（1）、负责本工程的质量控制，对第一级质量管理工作加以指导、
检查、组织、监督各班组、分包单位对每道工序的具体施工工艺进行讨论，定出具体施工工艺，监督他们严格按此工艺及规范进行施工、验收。
（2）、每道工序施工前及时进行技术交底。
（3）、负责收集、整理工程资料。
1）施工日记；
2）工序自检单；
3）质量活动记录；
4）及时掌握工程中各工序的质量情况，发现问题及时组织有关人员讨论解决。
5）某道工序下级管理人员检查合格后及时对其进行验收，发现问题及时整改。
6）混凝土浇捣令必须填写完整，上报第三级质量管理人员。
（4）、负责原材料的取样和送检。
（5）、每月进行三次质量活动，并做好活动记录。
（6）、及时整理第一级质量管理上报的自检记录，并及时上报第三级质量管理人员。
3、第三级管理体系
（1）、负责对本工程中的质量验收，与监理联系工作。
（2）、坚持工程放样复核中的第二级复核，并通知监理进行第三级复核。
（3）、每月对已完成的工序进行一次质量检查，并组织一次质量活动。
（4）、参加第二级管理人员的技术交底会议。
（5）、复核第二级管理人员上报工程资料，及时签斑点，上报监理
及时验收。
（6）、负责收集工程中的资料：
1）开竣工报告；
2）工程图纸变更单和技术联系单；
3）设计交底会议记录。
4）施工组织设计及批复；
5）原材料质保单及外加工构件的合格证等；
6）测量放样复核记录；
7）质量事故记录；
8）检查和督促第二级质量管理人员的工作；
9）负责签发工程质量整改单和罚款单；
4、与其他职能部门的协作配合
（1）、材料部门应及时向实验室提供材料质保单产品合格证。
（2）、各级质量管理人员发现问题均有权向施工操作人员提出，要求整改。要求拒绝后，可向上级质量管理人员反映情况。
（3）、各级质量人员在进行验收时，应携带图纸及有关工具。
（4）、各级质量管理人员均应尊重监理意见，不准发生冲突，有不同见解应与监理协商解决。
（二）、质量管理制度
为保证工程质量，施工前应认真学习铁道部现行工程质量验收规范、本公司“企业标准”，质量程序文件，强化质量意识。执行“质量三检制”、“工序交接管理签证规定”，在工程质量控制和检查过程中，更要认真执行“上道工序不达标不进入下道工序”的规定，严格控制工序质量，从而使各分部分项的工程质量得到保证。

1、实行质量岗位责任制
项目经理对工程质量全面负责。班组保证分项工程质量，个人保证操作面和工序质量。现场质量管理班子主要管理人员职责如下：
（1）、项目经理：项目经理受企业法人委托，全面负责履行施工合同,是项目质量的第一负责人。负责组织项目管理部全体人员、保证企业质量体系在本项目中的有效运行；协调各项质量活动；组织项目质量计划的编制,确保质量体系进行时资源的落实；保证项目质量达到企业规定的目标。
（2）、技术负责人：全面负责项目技术工作,组织图样会审,组织编制施工组织设计,审定现场质量,安全措施,以及对设计变更等的交底工作。
（3）、施工员:落实项目经理布置的质量职能,有效地对施工过程的质量进行控制,按公司质量文件的有关规定来组织指挥生产。
（4）、质量员:组织各项质量活动，参与施工过程的质量管理工作，在授权范围内对产品进行检验，控制不合格品的产生。采取各种措施,确保项目质量达到规定的要求。
（5）、材料员:负责落实项目的材料质量管理工作,执行物资采购,顾客提供产品、物资的检验和试验等文件的有效规定。
（6）、资料员:负责项目技术质量资料和记录的管理工作,执行公司有关文件的规定,保证项目技术质量资料的完整性和有效性。
2、、坚持例会制度
（1）、必须参加上级及有关领导召开的质量方面的会议，并做好记录。
（2）、每周召开一次质量问题分析会（时间随情况而定），对工程自
检、专检、交接检中发生的质量疑难问题及质量通病有的放矢的拿出纠正及预防措施。
3、坚持样板制度和操作人员挂牌制度。
每个分项工程施工前，经自检并报质量监督部门检查验收认可后，方准大面积施工。尊重和服从建设、监理单位和质量监督站对本工程的监督检查。
4、执行质量“三检“制度
严格执行各工序间质量自检、互检、交接检制度。分部分项工程在“三检”和专业检查基础上，报请监理、建设单位检验合格后，方可进行后续分部工程的施工。
5、实行质量一票否决制度。
坚决贯彻集团公司质量奖惩规定，对工程量实行质量员一票否决制。
6、实行质量交底制度
认真审阅和熟悉图纸，对各分部分项工程进行质量技术交底，严格按国家现行技术规范、质量标准及市质监部门的有关规定进行施工，并定期召开技术管理和质量考评会议，总结经验、力争多出优良产品。
7、加强对职工的教育培训制度
加强质量检查人员的业务培训，对施工过程中新出现的分项工程，进行质量检查方法、手段和评定质量标准等方面的学习。
（三）、技术管理措施
1、熟悉工程施工图纸
接到图纸后，立即组织有关人员，熟悉、会审图纸，领会设计意图，研究存在问题，提出合理建议，减少施工中的问题和矛盾，保证工程施工顺利开展。要求施工人员应严格按图施工，工人按规程操作，未按规
定程序进行审批核定的不准随意改动图纸。
2、隐蔽工程验收及中间验收
本工程所有的隐蔽工程及部位均应进行隐蔽工程验收及中间验收。隐蔽工程验收及中间验收的方法按铁道部现行工程质量验收规范执行：在通知监理工程师对隐蔽工程及部位检查前，应严格按照检验规定程序进行自检；项目部检查合格后，按照铁道部规定格式填写隐蔽工程及部位检查证及附件，在隐蔽前48小时，通知监理工程师到现场进行检查，并在检查证上签字，方可继续施工。检查不合格或检查证及附件与实际不符，监理工程师不予签证，待项目部改正后重新签证；与设计资料差异较大的隐蔽工程及部位，项目部在通知监理工程师的同时，还应通知设计人员参加检查及签证。
验收内容：
（1）、基础工程：槽底土质情况，基坑槽尺寸和槽底标高，槽底坟、井、坑和橡皮土等的处理情况，地下水的排除情况，排水暗沟、暗管的调协情况，土的更换情况。
（2）、钢筋混凝土工程：钢筋混凝土基础；结构中所配置的钢筋类别、规格、形状、数量、接头位置、；钢材焊接，焊接接头形式、焊缝长度、宽度、高度及焊缝外观质量；伸缩缝等。
（3）、砌体工程：砌体基础，砌体中的配筋。
（4）、地面工程：已完成的地面下的地基，各种防护层及经过防腐处理的结构或配件。
（5）、保温、隔热工程：将被覆盖的保温层和隔热层。
（6）、防水工程：将被土、水、砌体或其他结构所覆盖的防水部位及管道、设备穿过防水层处。

（7）、建筑采暖卫生与煤气工程：各种暗装、埋地和保温的管道、阀门、设备等。
（8）、建筑电气安装工程：各种电气装置的接地及敷设在地下、墙内、混凝土内、顶棚内的照明、动力、弱电信号、高低压电缆和大（重）型灯具及吊扇的预埋件、吊钩、线路在经过建筑物的伸缩及沉降处的补偿装置等。
（9）、通风与空调工程：各种暗装和保温的管道、阀门、设备等。
（10）、电梯安装工程：曳引机基础、导轨支架、承重梁、电气盘柜基础等。电气装置部分隐检内容与建筑电气安装工程相同。
3、技术文件和资料管理
（1）、施工图、工程变更、图纸会审的管理
1）施工图按QES要求分发，并有技术文件分发清单。
2）工程变更单按技术文件分发要求分发，工程变更内容及时更改到图纸中，以免搞错，并做出标识。
3）根据工程情况，图纸会审纪要上的内容也应及时修改至图纸中，并作标识。
（2）、技术资料管理
1）工程技术资料设专人负责整理。
2）工程技术资料必须真实、同步、齐全。
3）资料整理必须符合规范、标准及归档要求。
4、技术复核规定
根据工程特点，编制作业指导书。作业指导书的编制应做到目标明确，可操作性强。编制完善详细的分部分项施工技术方案，全面交底，认真贯彻。

（1）、建筑物龙门板的轴线尺寸和标高
根据工程测量定位依据，建筑物龙门板一般设立在离建筑物定位桩2m左右的地方，四角处的龙门板应与定位桩保持直角形，龙门板上方应标明墙身、基础中心线、边线及标高。
（2）、基础灰线
基础灰线即基槽上口开挖线。将基槽宽标在龙门板上，然后拉线撒灰线，即为基础灰线。
（3）、模板的轴线、断面尺寸和标高
模板支好后，应及时对模板的轴线、断面尺寸和标高进行复核，对跨度大、层次较高的支模工程应按施工方案对支模架进行技术复核，凡有不符合要求之处，均应进行纠偏或返工处理。
（4）、楼梯、钢结构的大样图
楼梯、钢结构的节点、各尺寸间的关系均比较复杂，因此必须由翻样预先画出大样图，并经有关人员对其进行技术复核，只有经复核无误后，方可支模或下料。
（5）、主要管道、沟的标高和坡度
建筑物内的管道、沟的标高和坡度是根据使用要求决定的，如用于排除液体的管道、沟不能倒泛水；用于空调的管道标高应与设备协调等。技术复核时，应按设计要求，逐层、逐段进行测量或放水检查。
（6）、设备基础的位置和标高
根据设备基础图，对设备基础的位置和标高进行技术复核。
5、重点难点控制
本工程的重点、难点在施工组织设计确定的原则和已编施工技术方案基础上，积极应用新技术、新工艺，组织QC小组活动制订落实控制对
策。重点难点控制程序见图3。

重点难点控制程序
控制重点、难点

分析影响因素

制定控制对策

实施控制

检验与试验

不合格 合
格
成批量施工

图3
（四）、材料及设备质量保证措施
本工程所用的主要材料和设备（水泥、钢材等）须选择国内质量信誉良好的大型企业的名牌产品，报经发包人批准后，与中标的供应商签订供销合同。
1、对材料供应方的评价和控制
（1）、根据满足合同要求（包括质量体系和质量保证要求）的能力评价和选择分承包方，建立合格分承包方名录。
（2）、对合格承包方的业绩应连续监控。对合格分承包方的复审至少一年一次，定期复查，不定期淘汰，不定期补充。
（3）、按工程项目中所需物资的重要程度由工程部划定物资管理类别，即A、B、C三类，按物资类别对分包承采用不同控制方式。
A类：构成工程实质，并对工程质量有重大影响的物资，如钢筋、水泥、商品砼属重点控制物资（含新结构、新产品、新工艺物资），该类分承包方由项目部评价后报公司工程部审批后实施。
B类：对工程质量有一定影响的物资，如砂、石子、砖等地方材料，属一般控制物资。该类分承包方由项目部评价实施。
C类：对工程质量影响较小的物资，如辅助资料、消耗材料、属简单控制物资。该分承包方由项目部评价实施。通常评价购买商店的资质即可。
2、加强材料质量的控制
加强对原材料、成品、半成品的质量控制和管理工作，所有建筑材料均须有质量保证单或出厂合格证，按规定必须进行复试的材料，必须进行复试，合格以后才能使用于本工程上，杜绝劣质材料进入工地。原材料检验和试验流程如下：

原材料采购

入库验证

取样送检
合格 不合格

存放、标识、记录

退 货

（1）、严格按照设计规定、材料标准和业主要求，择定设备、材料生产厂家。掌握材料信息，优选供货厂家。合理组织材料供应，确保施工正常进行。
（2）、用于本工程的设备和材料必须配件齐全，满足设计施工说明要求，所有的设备材料和配件有全套的质量合格证明文件，部分专门设备材料必须通过和获得有关行业管理部门的许可证。
（3）、需要在分承包方货源处对产品进行验证时，项目部在签订采购合同时应规定验证的安排以及产品放行的方式，并做好验证记录及标识。
（4）、当业主需要在分承包方货源处对其产品进行验证时，由采购员、项目材料员陪同进行验证，但验证不能当作分承包方对质量进行了有效控制的证据，业主的验证既不能免除公司提供可接收产品的责任，也不能排除其后业主的拒收。
（5）、材料进场后仓库保管员要按规定进行验收和复验。对特殊和质量要求较高，贵重设备材料项目部应组织有关技术人员、质量责任工程师、合约采购工程师和业主、工程监理共同进行验证。物资验收必须做到“四不入库”即：手续不符、质量不好、数量不清、规格不清的设备材料一律不得入库。
（6）、材料要摆放整齐，对号入座，分类存放，同类材料要按规定顺序布置排列，明码标识。露天堆放的材料要堆码整齐，上盖下垫。仓库管理应做到防潮、防霉、防锈、防火、防盗。
3、设备质量保证措施
（1）、各种设备必须有出厂合格证、说明书和材质报告。合格证或质保书归入竣工资料。

（2）、建立对安装使用设备的进场检查验收签证制度，严格控制使用设备质量，不合格的设备、三无产品均不得混入使用。
（3）、根据设计图纸、订货合同、设备装箱清单对设备进行清点验收。整体出厂的设备、搬运和吊装时，绳索不得捆缚在转子和机壳上盖或轴承上盖的吊耳上。
（4）、使用部门领用检验、测量和试验设备时，必须填写设备领用单，并经外观检定合格。
（5）、设备操作人员应熟悉检验、测量和试验设备的基本工作原理，使用性能、操作程序、额定负载、注意事项。大型、精密、复杂的检验、测量和试验设备的操作人员，应经过培训，考核合格后方可操作。
（6）、项目应做好检验、测量和试验设备的日常维护保养工作，当设备发生故障时，应报技术组处理。检验、保养流程见图4。
（五）、夏季高温施工措施
1、结构施工期间安排专人做好砼结构和砌体等洒水养护工作。砼浇筑完成后要及时按规定措施进行浇水养护；砌筑用砖要隔夜浇水湿润。
2、易燃易爆场所，以及易燃易爆物品的存放处，要采取有效的降温防火措施。
3、加强消防安全管理，配足消防器材，并定期检查其有效性。明火作业前必须办理动火手续。
4、加强施工用电管理，定期检查用电线路及机械设备的防雷设施，防范雷击事故发生。
5、高温气候下强幅射或通风不良部位作业，要有降温防暑措施。
6、有毒有味和有挥发性气体的作业场所，要保持良好的通风环境。
7、做好后勤服务和卫生工作，防止中暑以及疾病的发生。

8、合理安排作息时间，尽量避开高温时间进行露天作业。
检验、保养流程图

项目领用

不合格
使用前检定

使用
停用
重新启用

周检、抽检
合格

修理
不合格

重检
合格

处理
不合格

图4

（六）、冬季施工措施
根据南通地区气候特点，全年气温最低月份在每年1～2月份，因此必须做好冬期施工准备，提前做好人力、物力准备，组织对测温外加剂使用人员，班组长等专业人员的技术培训，做好冬季施工技术交底，冬
季施工准备工作要列入施工计划，切实落实。工程部组织有关人员对本工程各单位工程的冬期施工项目进行统一审查，编制针对性施工方案，并由项目技术负责人指导督促工地贯彻执行，具体冬期施工措施如下：
1、砼工程
（1）、砼工程在室外日平均气温连续五天稳定低于5摄氏度时，应采取冬季施工措施。
（2）、切实安装好冬施期间的施工进度计划，控制好形象部位，做好冬施材料准备。
（3）、制订切实可行的冬季施工措施，并由项目技术负责人向有关管理人员和操作班组作全面交底。
（4）、控制砼出料后浇捣时间，要在30分钟内浇捣完毕。
（5）、必要时砼在初凝前进行二振捣法，提高砼密度，排出。
（6）、采用二次振捣后应及时处理好砼表面水。
（7）、准备足量草包，塑料薄膜作保温之用，并保管好草包不使水湿。
（8）、加强保温工作，由专人负责，每天下午3时以后做好保温覆盖，上午9时后起盖，使结构构件晒太阳受热升温。
（9）、结构施工时，优先采用早期强度高的水泥，骨料中不含有冰、雪等冻结物，经批准在砼中掺适量早强剂，同时掌握好拆模时间，没有切实有效的措施不提前拆模。
（10）、结构砼浇筑前应将模板内所积冰雪和钢筋的裹冰裹坭清除干净。采用热水清除后应立即排水保温。
（11）、冬季电缆敷设时注意电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于规范的要求。当温度低于规
定时，应采用措施将电缆预先加热。
（12）、管道系统在寒冷季节试压应采取防冻措施，抹漏应用洗涤灵等不易冻结的试剂。以防冻坏管道，下班时必须放净系统中存水。
（13）、各种机具室外操作时应更换冬季用油，防止因润滑不良造成故障损害。
2、现场防冻防滑措施
（1）、现场施工用水管线埋入地下或用保温材料包裹。现场的道路和作业场所雪后应及时进行清扫。
（2）、现场作业场所和道路应有良好的排水坡度和有效的排水设施，以利及时排除积水，防止滑冻。
（3）、砼、砂、砂浆搅拌机等机械设备停止工作前必须倒尽物料，用水清洗干净，并将积水放尽
（4）、机械设备水箱中的有水下班后要放空。
（七）、雨期施工措施
1、现场成立雨季施工领导小组和防洪抢险队，设专人值班，做到及时发现问题，及时改进，消防隐患。
2、雨季到来前，应对施工现场的临时设施进行全面检查，检查库房、机械棚、水泥库有否漏雨，各种施工设备和机具是否盖好或垫高，并对施工现场排水设施进行全面检查，该疏通的疏通，该完善的完善，确保现场雨水有组织排放和道路的畅通无阻。检查出的问题要落实专人负责处理好。
3、雨季到来前，应对施工现场的防雷设施及临时用电线路和设施进行全面检查，确保电缆没有拖地，各种用电设备接地、接零保护良好，漏电保护装置齐全有效。

4、机电设备及配电箱必须采取防雨、防潮、防淹等措施，安装好接地安全保护器，焊机等露天机械一定要搭设临时防护棚。
5、落实防雨材料，并备有一定数量库存。
6、合理安排施工作业计划，尽量减少雨季中的基础土方、屋面工程和室外工程工作量。同时采取雨晴内外相结合的作业安排。
7、屋顶结构完成后，要及时将室内雨水管接出室外。
8、在雨季到来前，能安装的门窗尽量先安装完成。
9、遇暴雨或连续大雨，及时停止浇筑砼，刚浇好的砼如遇大雨应及时采取覆盖保护，混凝土浇筑应避免安排在雨天进行。
10、雨后浇灌砼基础前，应清除干净砼垫层、模板、钢筋上的淤泥和积水。
11、 雨后应设专人测定砂、石含水率，及时调整。混凝土、砂浆的用水量，并对混凝土浇筑和砌筑部位的积水清理干净。
12、雨天在露天下不得进行钢筋焊接作业。
13、加强与气象台联系，及时了解天气变化情况，作出预报，并及时调整现场作业计划和对重要工序部位的控制措施。
14、注意雨期的安全生产，雨季施工期间，要保证配电箱和场内电器设备不进水、不受雨淋，现场内配电箱距地面1.5m，电器设备基础顶面距地面50cm。雨后应对一切外用照明、电器设备、脚手架、塔吊井字架等组织专人检查，确认安全可靠后方可交付使用。
