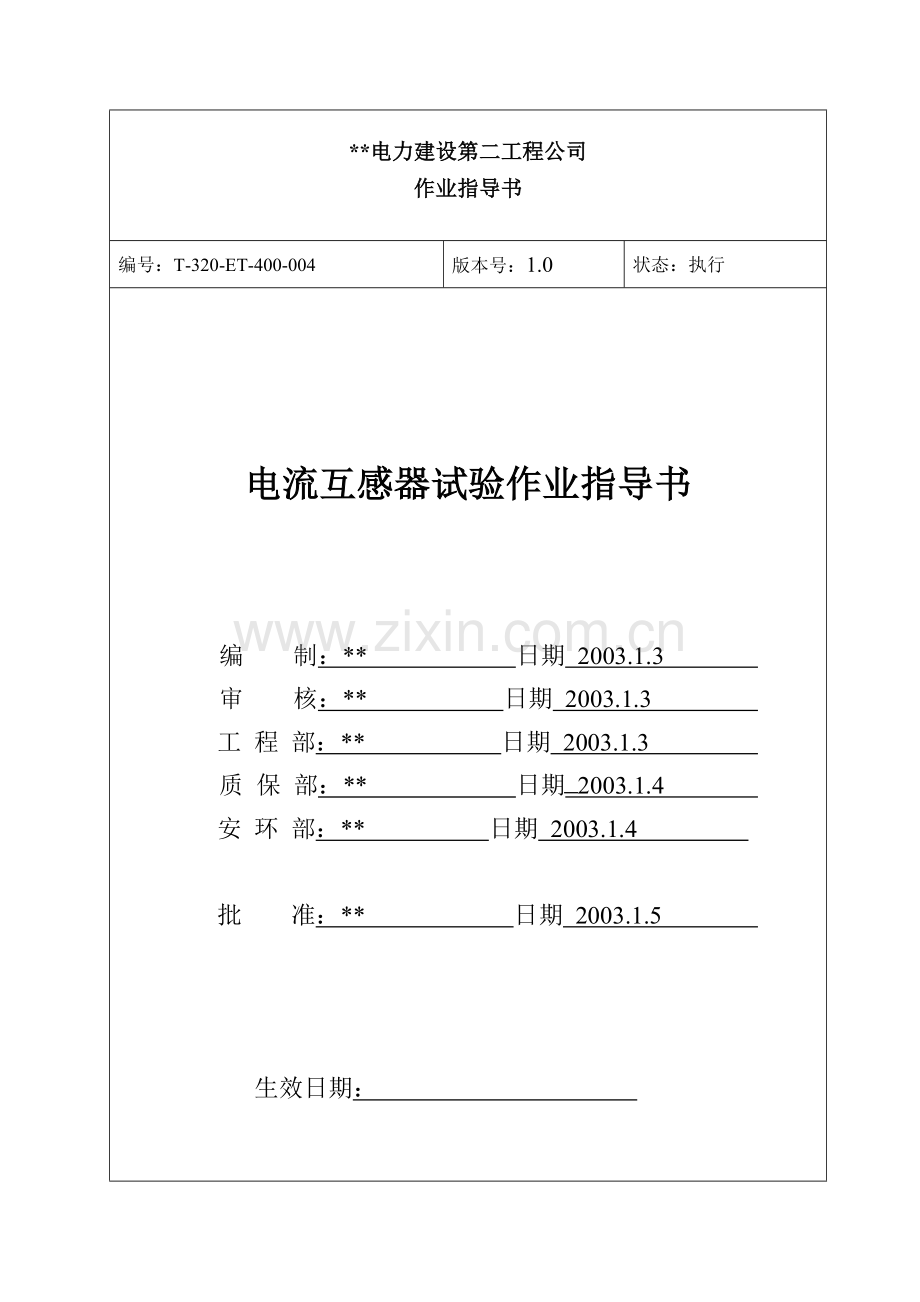

**电力建设第二工程公司
作业指导书

编号：T-320-ET-400-004
版本号：1.0
状态：执行

电流互感器试验作业指导书

编 制：** 日期 2003.1.3
审 核：** 日期 2003.1.3
工 程 部：** 日期 2003.1.3
质 保 部：** 日期 2003.1.4
安 环 部：** 日期 2003.1.4

批 准：** 日期 2003.1.5

生效日期：

**
**电厂二期工程
（2×900MW）#6标段
电流互感器试验作业指导书
编号：T-320-ET-400-004
版本号：1.0
状 态：执行

目 录

7. 目的
8. 适用范围
9. 编制依据
10. 试验项目
11. 试验人员
12. 试验条件
13. 试验方案
14. 试验方法
15. 环境因素分析
16. 风险分析与防范措施

文件修改记录：

1.0
创建

版本号
修改说明
修改人
审核人
批准人

1. 目的：
为了保证**电厂二期工程（2×900MW）#6标段电流互感器设备安装的施工质量，检查施工过程中产生的质量符合有关规程规定，保证电流互感器安全投运。
2. 适用范围：
适用于**电厂二期工程（2×900MW）#6标段电流互感器交接试验。
3. 编制依据：
3.1 SIEMENS 施工图纸及安装手册
3.2 《电力建设安全工作规程》 （火力发电厂部分）
3.3《电气装置安装工程电气设备交接试验标准》 （GB50150—91）
4. 试验项目：
4.1. 变比试验
4.2. 极性试验
4.3. 测量线圈绝缘电阻试验
4.4. 励磁特性曲线试验
4.5. 交流耐压试验
5. 试验人员：
试验负责人： 1人
试验员： 3人
6. 试验条件：
6.1. 所有参与试验人员资质证书齐全、有效，并经过详细的技术交底和安全交底。
6.2. 试验仪器合格有效。
6.3. 电流互感器的技术文件和出厂试验报告齐全。
6.4. 设备已到现场，安装工作基本完成。
6.5. 现场有可靠的施工电源。
6.6. 现场有足够的施工空间。
17. 试验方案：见附图一。
18. 试验方法：
18.3. 变比试验：
18.3.1. 试验接线：

A00
Ax
QK
B
CT0
CTx
220VAC
T-调压器
B-电流发生器
CT0-标准电流互感器
CTx-被试电流互感器
QK-开关
A0，Ax-标准电流表
测试电流互感器变比图

T

8.1.2. 试验仪器：
19. 调压器:220V/3kVA,TDGC2-3
20. 电流发生器:0-250V,0-1000A
21. 标准电流互感器:0.2级,50-2000A/5A,HL1
22. 电流表:T19-A，0.5/1A，0.5级
8.1.3. 试验步骤：
23. 检查试验接线正确，调压器处于零位,调整标准电流互感器变比接近于被测变比。
24. 合上电源，调节调压器，当电流升至被试互感器额定电流时，同时记录电流表A0、Ax的值。
25. 调压器降至零位，断开电源。
26. 测试数据表格：
被试二次绕组号

被试电流互感器额定变比

标准电流互感器变比

I0

Ix

实测变比

8.1.4. 数据分析：Kx=K0*I0/Ix，测试值应与铭牌一致。
8.1.5. 安全注意事项：电流互感器二次非被试线圈必须短接，防止产生高压。确认断开电源后方可换线，防止电弧伤人。
26.3. 极性试验：
26.3.1. 试验接线：
mV
QK
P1

P2
S1
S2
+
-
CTx

DC
QK-开关
DC-电池
CTx-被测电流互感器
mV-直流毫伏电压表
测试电流互感器极性图
26.3.2. 试验仪器：电池，直流毫伏表
26.3.3. 试验步骤：
27. 检查接线正确。
28. 合上开关瞬间，记录仪表的偏转方向。
29. 记录表格：
一次绕组
二次绕组
P1
P2

+
-

29.3.1. 数据分析：正偏说明电池正极与电压表正极相连的电流互感器P1、S1为同极性。
8.3. 测量线圈绝缘电阻试验：
8.3.1. 试验接线：按仪器要求接好测试线。
8.3.2. 试验仪器：2500V兆欧表，1000V兆欧表。
8.3.3. 试验步骤：
a. 用2500V兆欧表测试一次对二次及地的值。
b. 用1000V兆欧表测量二次对地的值。
c. 用1000V兆欧表测量二次之间的值。
d. 记录数据的同时应记录温度。
e. 记录表格：
温度

一次绕组对二次绕组及地

二次绕组对地

二次绕组之间

8.3.4. 数据分析：与出厂值比较应无明显差别。
8.3.5. 安全注意事项：
30. 试验过程中，严禁触摸被试物，以防电击。
31. 非被试绕组短接接地。
32. 试验结束后，对试品充分放电。
8.4. 励磁特性曲线试验：
32.3.1. 试验接线：
V
A

CTx

QK T

QK-开关
T-调压器
A-万用表
V-万用表
CTx-被测电流互感器
测试电流互感器励磁特性曲线图
32.3.2. 试验仪器：
33. 调压器，220V/3kVA, TDGC2-3
34. 万用表MF14
35. 数字万用表DT930
8.4.3. 试验步骤：
36. 检查试验接线正确，调压器位于零位。
37. 该试验只测试保护级二次线圈的特性。
38. 以电流数值为参考调节电压，曲线应做到饱和点，分7-8点记录。
39. 只能单方向调节电压，否则应重新试验。
40. 合上电源，均匀调节电压，同时记录电流表和电压表的数值。
41. 记录表格：
二次绕组

电流

电压

41.3.1. 数据分析：与出厂值比较应无明显差别。
41.4. 交流耐压试验：与母线交流耐压一起进行。
42. 境因素分析：
本试验影响环境的因素：废弃白布、乙烯带等。
废弃白布、乙烯带等设专人保管，废料分类处理。
43. 风险分析及防范措施：
本试验项目的危险因素：触电、电弧伤人、高压伤人等。
10.1. 试验人员认真学习作业指导书，应熟练掌握有关内容。
10.2. 做好技术交底和安全交底，没有参加交底的人员不准参加施工。
10.3. 对于高压伤人的防范措施是，高压试验区域围上安全警示带，向外悬挂“止步、高压危险”标示牌，并派专人守护。
10.4.对于触电的防范措施，接电源时，必须要有两人，一人工作，另一人监护。在试验时不能靠近被试设备。
10.5. 电弧伤人的防范措施，在换接试验线时，首先确认试验电源已经断开，然后才能换线。

附图一：
电流互感器试验方案准备
检查极性
结束
测量绝缘电阻
交流耐压试验
试验结论
试验报告
检查变比
测量励磁特性
