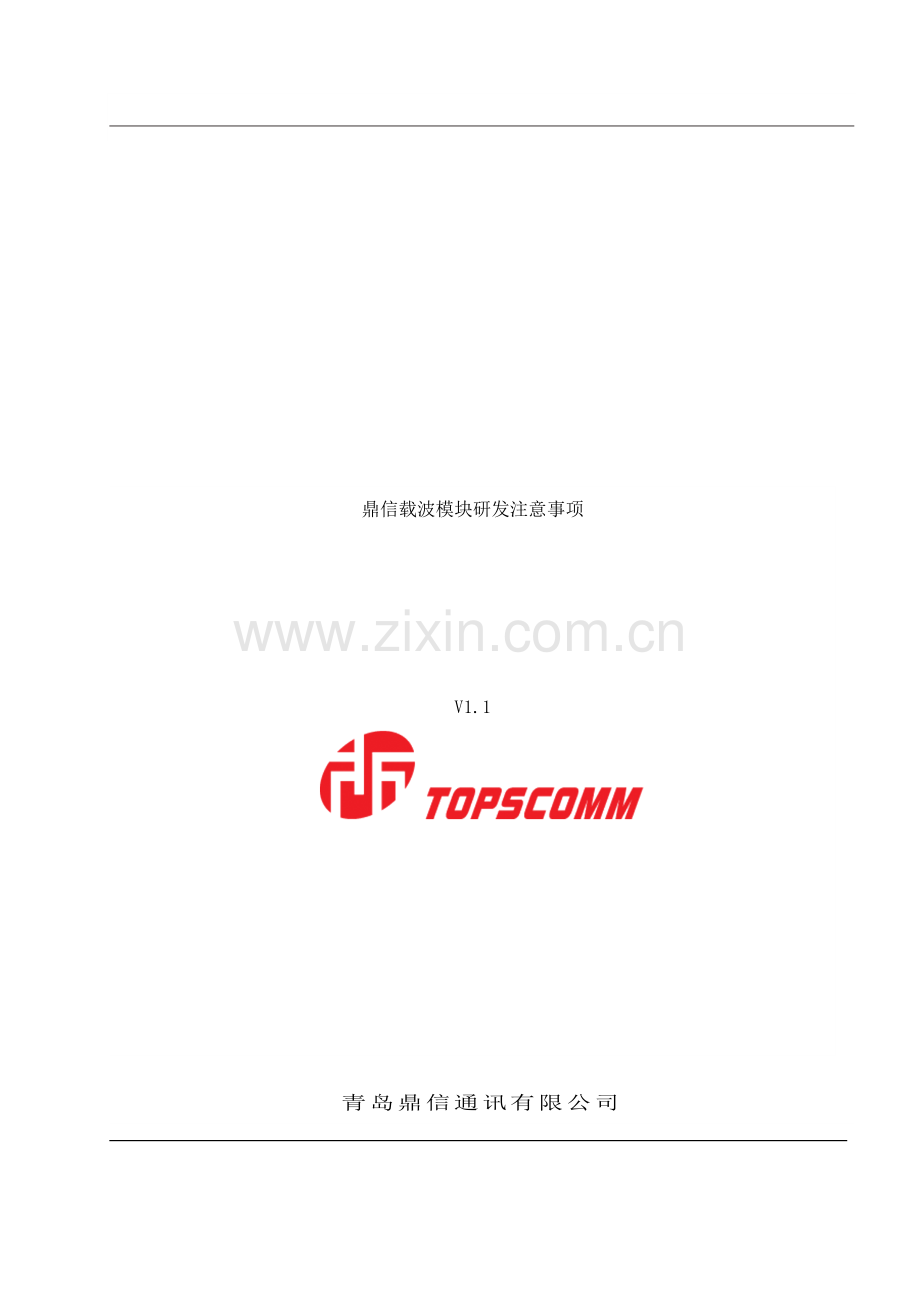

青岛鼎信通讯有限公司

鼎信载波模块研发注意事项

V1.1

青岛鼎信通讯有限公司

-7-7发布
鼎信载波模块研发注意事项

文件编号:
保密等级: 公开
版本编号: V1.1

1　 研发注意事项
1.1 必须严格按照我公司原理图设计方案, 不可随意改动器件类型、 参数等。
1.2 接收滤波电路中的两个电感应垂直放置, 防止信号自激。

平面垂直实例图 空间垂直实例图
立式放置 ( 正确)

非垂直放置 ( 错误)
1.3 三极管画板时需加fill以增大散热面积。

加fill 实例图 不加fill实例图
1.4 发送三极管2SD2391的接地管脚至少放四个过孔, 并用0.732mm( 30mil) 以上的线宽连接管脚与地。

1.5 数字信号地、 模拟信号地和小信号地需单点接地。
接收滤波电路经过15脚与解调电路单点接地

载波解调电路与cpu、 载波发送等其余的电路单点接地

单点接地示意实例图
1.6 所供12V电压不能超过22V, 防止发送电路三极管被烧毁。
1.7 5V走线和过孔远离发送电路。
发送电路

5V走线和过孔实例图( 错误)
