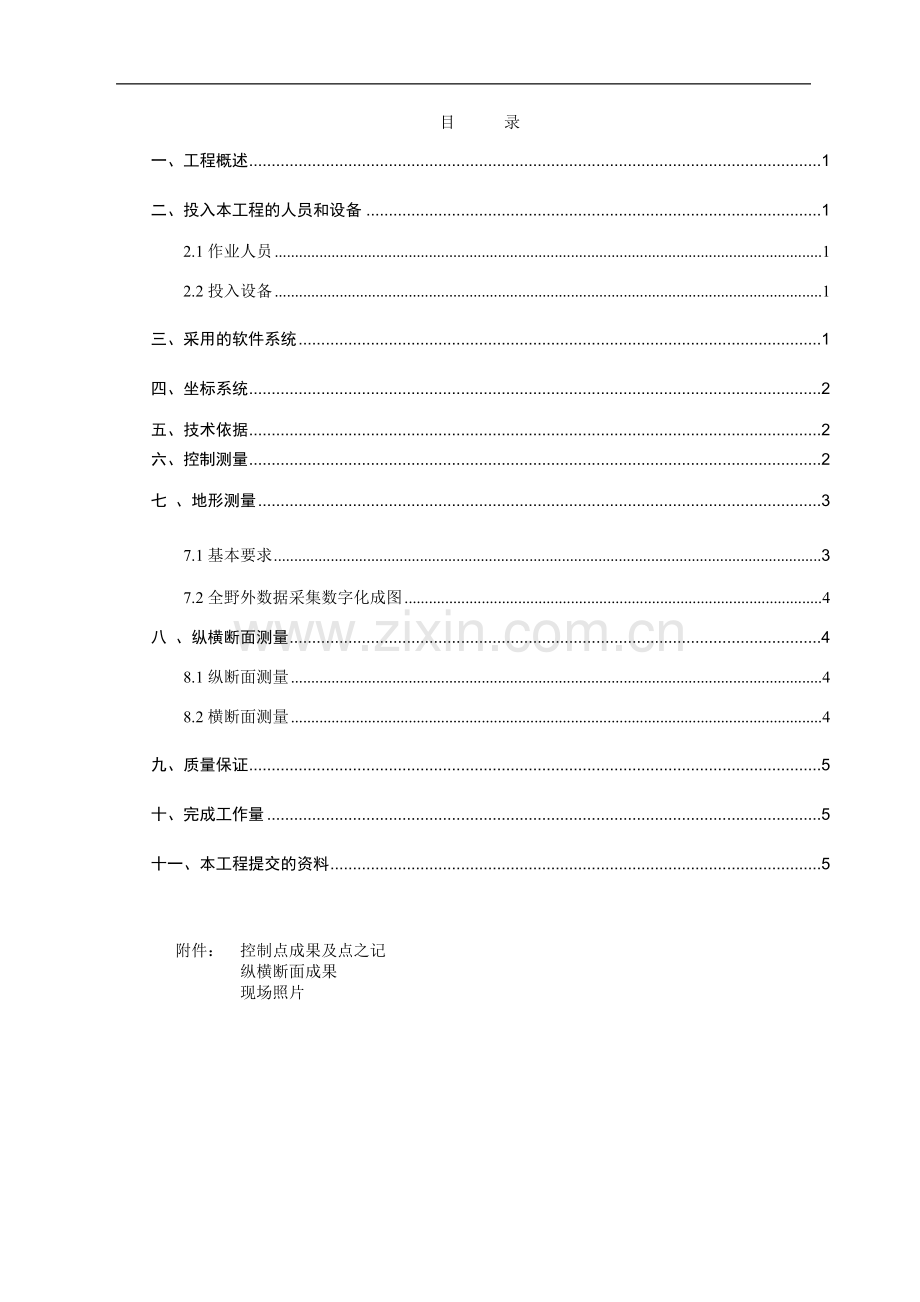

目 录

一、工程概述 1

二、投入本工程的人员和设备 1

2.1作业人员 1

2.2投入设备 1

三、采用的软件系统 1

四、坐标系统 2

五、技术依据 2
六、控制测量 2

七 、地形测量 3

7.1基本要求 3

7.2全野外数据采集数字化成图 4

八 、纵横断面测量 4

8.1纵断面测量 4

8.2横断面测量 4

九、质量保证 5

十、完成工作量 5

十一、本工程提交的资料 5

附件： 控制点成果及点之记
纵横断面成果
现场照片

xxxx工程测量
技术报告书

一、工程概述
受xxxx建设指挥部委托，由xxxx承担了xxxx工程测量任务。本次xxxx工程位于滨江区钱塘江围垦区，地势平坦。西起规划闻涛路，东至规划西浦路，道路长度约为517.2米。测量范围：a，xxxx区块；b，1:500地形图测绘范围由用地红线外扩30米范围；横断面范围由用地红线外扩10米范围。
在本院的精心组织安排下于2015年3月21日派遣一个小组进场对上述地块进行控制测量、地形图测绘、纵横断面测量等内容，并于3月28日顺利完成以上各项测绘任务。
二、投入本工程的人员和设备
2.1作业人员
投入1个作业小组，其中工程师1名，技术人员3名。
2.2投入设备
1）中海达 A8一台 （编号为0201010068）；
2）中纬ZDL700电子水准仪一台（编号：4110300）；
3）拓普康ES-602G全站仪一台（编号：FH1230）；
4）手提电脑二台；
5）绘图仪两台。

三、采用的软件系统
本测区数字化成图采用南方公司的CASS7.0数字化地形地籍成图软件。软件系统的运行环境：
①Windows XP professional操作系统
②Autocad软件2004版本
四、坐标系统
平面采用杭州坐标系；
高程采用1985国家高程基准（复测）。

五、技术依据
1、《全球定位系统（GPS）测量规范》GB/T18314-2009
2、《卫星定位城市测量技术规范》CJJ/T73-2010
3、 《1：500、1：1000、1/2000地形图数字化规范》 GB∕T 17160-1997
4、《国家三、四等水准测量规范》GB12898-2009
5、《工程测量规范》GB50026-2007
6、《浙江省GPS-RTK测量技术规定》 ZCB 001-2008
7、 中华人民共和国行业标准《城市测量规范》GJJ/T 8-2011
8、《工程测量成果检查验收和质量评定标准》YB9008-98
9、其它相应的技术标准、规范及技术要求等
六、控制测量
6.1 一级 GPS控制测量
为满足测绘需要，在所测望水路（闻涛路～西浦路）区域埋设相互通视的一级GPS控制点，共埋设一级GPS控制点3个，编号分别为WJ01、WJ02、WJ03。
RTK观测利用杭州CORS系统。采用网络RTK方式初始化观测四次，观测时在每个控制点上用角架对中、整平，架设稳固，仪器周围不存在大功率的信号干扰区，采样间隔为2s，每次测量的历元数取120次，单次观测的平面收敛精度≤2cm，各次测量的平面坐标分量较差≤2cm。
外业采集完成后，在计算机上利用杭州CORS系统网络平差软件，将控制点坐标转换成工程需要的杭州坐标系统下的成果，用于求解地心坐标与地方坐标系的转换关系参数的参考点在3个以上，所选参考点分布均匀，且能控制整个测区，转换后各点的残差分量≤2cm。
控制点成果进行100%内业检查和不少于总点数10%的外业检测，平面检测用采集区域内的老一级点平面坐标进行比较。
经外业检测，符合规范精度要求。RTK观测的点位平面分量互差最大值为0.8cm，平面坐标成果取各次观测成果的平均值。
6.2 高程控制测量
本次高程控制测量成果利用中纬ZDL700电子水准仪按四等水准精度要求接测至每个一级GPS控制点。
四等水准测量主要技术要求
每千米高差全中误差
最大视线长度
前后视距差
前后视距累积差
基辅分化读数较差
读数所得高差较差
最低视线要求
线路闭合/符合差
≤ 10mm/km
100m
≤3m
≤10m
≤3mm
≤5mm
≥0.3m
≤20
注：l为线路里程，单位为公里。
本工程的高程控制采用二等水准点II杭城146作为起算始终点，布设成一条闭合水准路线，四等水准点和GPS E级控制点共用，中间联测一个老的四等水准点作为检核。经外业观测数据平差计算结果,其闭合差为15毫米，最大点位中误差为0.7毫米，水准线路长13.21公里（四条路总长度），平差后精度良好，符合规范要求。

七 、地形测量
7.1基本要求
1. 地形图底图由为杭州市规划服务的1：500基础平面图，对红线外30米范围内地形进行补测、修测，对细部地形变化均需准确表示，并提供成果，其它技术要求按照《城市测量规范》执行。
2．本测区成图比例尺为1:500，基本等高距0.5m。
3．野外采用带有内存的全站仪进行施测，内业用计算机数字化图。
4. 地形图的测绘按《规范》、《图式》的规定。

7.2全野外数据采集数字化成图

1.房屋测绘以外墙体为准。正规房屋不综合。房屋注记层次和结构，整幢房屋不同层次或不同结构的用实线分隔表示。飘楼、走廊、阳台等均按《图式》规定以相应符号表示。
2.独立地物以相应符号表示。
3.管线和垣栅
永久性的电力线、通讯线均予表示，电杆、铁塔位置实测。一杆上架有多种线路时择其主要的表示。临时性的围墙不表示。活树篱笆、铁丝网均予表示。架空及地面的管线均表示并注明输送物的名称。地下管线仅表示地面上的附属设施，如检修井、污水篦子、防火栓、阀门等。
4.道路
测区内的公路、简易公路、大车路、乡村路、小路、内部道路以相应符号表示。铺装路面注明铺装材料，不同路面的分界线用点线分隔。有名称的注记名称。桥涵、路交叉、公路路面中间注记高程。
大车路、乡村路取其平均宽度测绘，临时小路不表示。路面按土方测量要求测注高程。
5.水系
测区地处围垦，有河流、池塘、水渠和其它沟状地形分布。范围以实地情况用陡坎或斜坡表示，按土方测绘的要求在坡度变化处和水底测注高程。
6.植被
各种植被均以相应符号表示，并以地类界圈出其范围。
八 、纵横断面测量
8.1纵断面测量
以四等水准成果为起算，用全站仪沿着道路中心线每20m测一点，沿线有地形起伏变化明显处加测高程点。
8.2横断面测量
以四等水准成果为起算，沿道路中心线20m一个，方向与路中心线垂直，测绘宽度至红线外10m范围，并根据地形起伏情况加密高程点。
所取得高程均为1985国家高程基准（复测）。
九、质量保证
所有产品均实行两级检查一级验收。在作业组自查互查的基础上，院质检部门再进行100%过程检查。所有成果完全符合有关规范及委托书要求，可以提供给甲方使用。
十、完成工作量
① 一级GPS控制点：3点；
② 四等水准测量：3.3公里；
③ 1:500地形图：0.059平方公里；
④ 纵断面：517.2米；
⑤ 横断面：1130米；
⑥ 中线放样：517.2米
十一、本工程提交的资料
1、望水路（闻涛路～西浦路）工程测量技术报告；
2、1:500地形图；
3、纵横断面数据

控制点成果表如下：

望水路（闻涛路～西浦路）工程
控制点成果表
序号
点名
纵坐标（X）
横坐标（Y）
等级
四等水准高程
备注
1
WJ01
69606.493
78454.026
一级
6.399

2
WJ02
69525.637
78312.094
一级
6.677

3
WJ03
69419.995
78141.156
一级
9.252

注：1、杭州坐标系。1985国家高程基准（复测）。单位：米。
2、平面坐标采用GPS-RTK技术观测，高程采用四等水准观测。

编制： 校核：

控制点点之记：

纵断面成果表：
桩号
高程
桩号
高程
桩号
高程
桩号
高程
0+000
7.47
0+090.110
6.21
0+296.610
6.10
0+509
6.33
0+020
8.16
0+097.600
6.23
0+300
6.10
0+509.010
5.93
0+029
8.21
0+097.610
5.90
0+320
6.02
0+520
5.93
0+029.500
6.39
0+100
5.90
0+340
6.07
0+540
5.93
0+040
5.88
0+120
6.05
0+342
6.07
0+560
5.92
0+041.400
5.88
0+140
5.93
0+342.100
6.14
0+580
5.94
0+041.410
6.08
0+160
5.93
0+343.600
6.14
0+600
5.95
0+051.500
6.08
0+180
6.05
0+343.700
5.98
0+620
5.93
0+051.510
5.88
0+200
6.05
0+360
5.98
0+634.300
5.93
0+053
5.88
0+220
6.01
0+380
5.96
0+634.310
5.29
0+053.010
6.91
0+240
6.01
0+400
6.02
0+635.300
5.29
0+060
6.91
0+257.100
6.25
0+420
5.92
0+635.310
6.09
0+070.800
6.91
0+257.200
5.35
0+430.900
5.92
0+640
5.87
0+072
6.21
0+259.718
5.35
0+430.910
6.14
0+660
5.94
0+075.600
6.21
0+280
5.39
0+432.400
6.14
0+680
5.95
0+075.610
6.31
0+281.900
5.39
0+432.410
5.90
0+700
6.00
0+078.300
6.31
0+282
5.94
0+440
5.90
0+720
6.12
0+078.310
6.01
0+291.600
6.16
0+460
5.90
0+740
5.98
0+080
6.01
0+291.700
6.38
0+480
6.01
0+753.482
5.98
0+086.100
6.01
0+295.800
6.38
0+500
6.00

0+086.110
6.31
0+295.810
5.49
0+506
6.00

0+090.100
6.31
0+296.600
5.49
0+506.010
6.33

横断面成果表：
桩号
高程
距离
距离
距离
距离
距离
距离
距离
距离
距离
距离
高程
高程
高程
高程
高程
高程
高程
高程
高程
高程
0+000
7.47
-22.40

7.57

37.80

7.37

0+020
8.16
-32.80

7.60

36.30

8.27

0+040
5.88
-.80
-.81
-4.00
-4.01
-20.00

5.88
6.70
6.70
6.57
6.57

20.40

5.88

0+060
6.91
-5.90
-5.91
-20.00

6.91
6.41
6.41

5.60
5.61
7.50
7.51
10.10
10.11
20.00

6.91
6.36
6.36
6.16
6.16
6.46
6.46

0+080
6.01
-1.00
-5.40
-5.41
-20.00

6.21
6.21
6.41
6.41

6.10
6.11
9.40
9.41
20.00

6.01
6.31
6.31
6.16
6.16

0+100
5.90
-5.50
-5.51
-20.00

5.90
6.23
6.23

20.00

5.90

0+120
6.05
-3.00
-3.01
-20.00

6.05
6.37
6.37

20.00

6.05

0+140
5.93
-20.00

5.92

1.10
1.11
20.00

5.93
6.05
6.05

0+160
5.93
-20.00

5.93

21.90

5.93

桩号
高程
距离
距离
距离
距离
距离
距离
距离
距离
距离
距离
高程
高程
高程
高程
高程
高程
高程
高程
高程
高程
0+180
6.05
-20.00

6.05

23.50

5.99

0+200
6.05
-20.00

5.99

23.50

6.05

0+220
6.01
-20.00

6.01

23.50

6.01

0+240
6.01
-20.00

6.01

22.50

6.01

0+259.718
5.35
-21.00

5.01

4.10
4.11
21.00

5.35
6.01
6.01

0+280
5.39
-2.80
-2.90
-22.60

5.39
6.08
6.08

6.40
6.50
9.80
9.90
13.70
13.80
20.00

5.39
5.98
5.98
5.39
5.39
5.98
5.98

0+300
6.10
-20.40
-20.41
-23.50

6.10
5.49
5.49

20.00

6.10

0+320
6.02
-23.50

6.02

20.00

6.02

0+340
6.07
-23.50

6.07

12.90
12.91
20.00

6.07
7.55
7.55

桩号
高程
距离
距离
距离
距离
距离
距离
距离
距离
距离
距离
高程
高程
高程
高程
高程
高程
高程
高程
高程
高程
0+360
5.98
-21.20

5.98

15.90
15.91
20.00

5.98
7.55
7.55

0+380
5.96
-20.00

5.96

18.00
18.01
20.00

5.96
7.55
7.55

0+400
6.02
-20.00

6.02

19.90
19.91
24.00

6.02
7.55
7.55

0+420
5.92
-20.00

5.92

21.90
22.00
24.00

5.92
7.55
7.55

0+440
5.90
-20.00

5.90

24.00

5.90

0+460
5.90
-34.60

5.90

37.00

5.90

0+480
6.01
-38.80

6.01

36.40

6.01

0+500
6.00
-24.00

6.00

20.10

6.00

0+520
5.93
-24.00

5.93

20.00

5.93

桩号
高程
距离
距离
距离
距离
距离
距离
距离
距离
距离
距离
高程
高程
高程
高程
高程
高程
高程
高程
高程
高程
0+540
5.93
-24.00

5.93

20.00

5.93

0+560
5.92
-21.70

5.92

20.00

5.92

0+580
5.94
-20.00

5.94

20.00

5.94

0+600
5.95
-20.90

5.95

12.20
12.30
13.80
13.90
20.00

5.95
5.55
5.55
5.95
5.95

0+620
5.93
-23.00

5.93

13.50
13.60
15.20
15.30
21.20

5.93
5.53
5.53
5.93
5.93

0+640
5.87
-20.10
-20.20
-23.00

5.87
6.09
6.09

14.50
14.60
16.20
16.30
23.50

5.87
5.37
5.37
5.87
5.87

0+660
5.94
-20.90

5.94

12.90
13.00
23.50

5.94
5.25
5.25

0+680
5.95
-20.00

5.95

18.20
18.30
23.50

5.95
5.25
5.25

0+700
6.00
-20.00

6.00

23.50

6.00

桩号
高程
距离
距离
距离
距离
距离
距离
距离
距离
距离
距离
高程
高程
高程
高程
高程
高程
高程
高程
高程
高程
0+720
6.12
-4.00
-4.10
-20.00

6.12
6.00
6.00

.40
.50
23.80

6.12
6.05
6.05

0+740
5.98
-19.60

5.98

23.90

5.98

0+753.482
5.98
-19.40

5.98

24.10

5.98

注：高程系统为1985国家高程基准（复测）。
单位：米。
