钢筋闪光对焊工艺标准(414-1996).doc

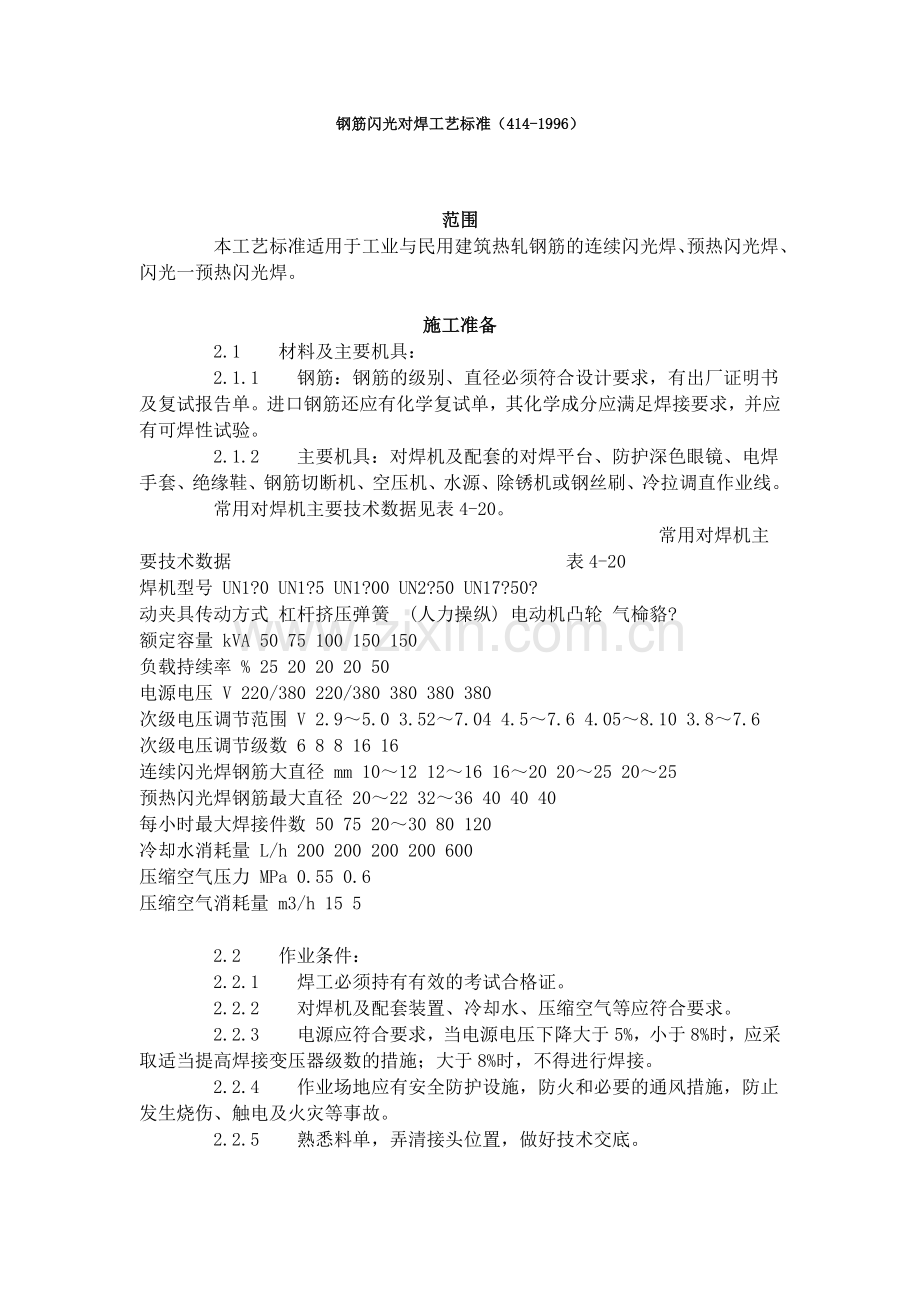

钢筋闪光对焊工艺标准（414-1996）范围 本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊、预热闪光焊、闪光一预热闪光焊。施工准备 2.1材料及主要机具：2.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。2.1.2主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。常用对焊机主要技术数据见表4-20。常用对焊机主要技术数据表4-20焊机型号 UN1?0 UN1?5 UN1?00 UN2?50 UN17?50? 动夹具传动方式 杠杆挤压弹簧(人力操纵) 电动机凸轮 气椧貉?额定容量 kVA 50 75 100 150 150 负载持续率 % 25 20 20 20 50 电源电压 V 220/380 220/380 380 380 380 次级电压调节范围 V 2.95.0 3.527.04 4.57.6 4.058.10 3.87.6 次级电压调节级数 6 8 8 16 16 连续闪光焊钢筋大直径 mm 1012 1216 1620 2025 2025 预热闪光焊钢筋最大直径 2022 3236 40 40 40 每小时最大焊接件数 50 75 2030 80 120 冷却水消耗量 L/h 200 200 200 200 600 压缩空气压力 MPa 0.55 0.6 压缩空气消耗量 m3/h 15 5 2.2作业条件：2.2.1焊工必须持有有效的考试合格证。2.2.2对焊机及配套装置、冷却水、压缩空气等应符合要求。2.2.3电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。2.2.4作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。2.2.5熟悉料单，弄清接头位置，做好技术交底。操作工艺 3.1工艺流程：检查设备 选择焊接工艺及参数 试焊、作模拟试件 送试 确定焊接参数 焊接 质量检验 3.1.1连续闪光对焊工艺过程：闭合电路 闪光(两钢筋端面轻微接触) 连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) 带电顶锻 无电顶锻 3.1.2预热闪光对焊工艺过程：闭合电路 断续闪光预热(两钢筋端面交替接触和分开) 连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) 带电顶锻 无电顶锻 3.1.3闪光一预热闪光对焊工艺过程：闭合电路 一次闪光闪平端面(两钢筋端面轻微徐徐接触) 连续闪光预热(两钢筋端面交替接触和分开) 二次连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) 带电顶锻 无电顶锻 3.2焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采用连续闪光焊。采用连续闪光焊所能焊接的最大钢筋直径应符合表4-21的规定。当钢筋直径较大，端面较平整，宜采用预热闪光焊；当端面不够平整，则应采用闪光一预热闪光焊。连续闪光焊钢筋上限直径表4-21焊机容量(kVA) 钢筋级别 钢筋直径(mm) 级 25 150 级 22 级 20 级 20 100 级 18 级 16 级 16 75 级 14 级 12 级钢筋焊接时，无论直径大小，均应采取预热闪光焊或闪光一预热闪光焊工艺。3.3焊接参数选择：闪光对焊时，应合理选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。连接闪光焊的留量见图4-33；闪光椩壬凉夂甘钡牧袅考?-34。3.4检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切必须处于安全可靠的状态。 图4-33钢筋连续闪光焊、椀魃斐龋?+椛栈袅浚?+椂土袅浚?+椨械缍土袅浚?+椢薜缍土袅? 图4-34钢筋闪光棗预热闪光焊、椀魃斐龋?+椧淮紊栈袅浚?+椂紊栈袅浚?+椩攘袅浚?+椂土袅浚?+椨械缍土袅浚?+椢薜缍土袅?3.5试焊、做班前试件；在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。经试验合格后，方可按确定的焊接参数成批生产。3.6对焊焊接操作：3.6.1连续闪光焊：通电后，应借肋操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火光闪光，再徐徐不断地移动钢筋形成连续闪光，待预定的烧化留量消失后，以适当压力迅速进行顶锻，即完成整个连续闪光焊接。3.6.2预热闪光焊：通电后，应使两根钢筋端面交替接触和分开，使钢筋端面之间发生断续闪光，形成烧化预热过程。当预热过程完成，应立即转入连续闪光和顶锻。3.6.3闪光棗预热闪光焊：通电后，应首先进行闪光，当钢筋端面已平整时，应立即进行预热、闪光及顶锻过程。3.6.4保证焊接接头位置和操作要求：3.6.4.1焊接前和施焊过程中，应检查和调整电极位置，拧紧夹具丝杆。钢筋在电极内必须夹紧、电极钳口变形应立即调换和修理。3.6.4.2钢筋端头如起弯或成“马蹄”形则不得焊接，必须煨直或切除。3.6.4.3钢筋端头120mm范围内的铁锈、油污，必须清除干净。3.6.4.4焊接过程中，粘附在电极上的氧化铁要随时清除干净。3.6.4.5接近焊接接头区段应有适当均匀的镦粗塑性变形，端面不应氧化。3.6.4.6焊接后稍冷却才能松开电极钳口，取出钢筋时必须平稳，以免接头弯折。3.7质量检查：在钢筋对焊生产中，焊工应认真进行自检，若发现偏心、弯折、烧伤、裂缝等缺陷，应切除接头重焊，并查找原因，及时消除。质量标准 4.1保证项目：4.1.1钢筋的品种和质量必须符合设计要求和有关标准的规定。注：进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。检验方法：检查出厂证明书和试验报告单。4.1.2钢筋的规格、焊接接头的位置、同一截面内接头的百分比，必须符合设计要求和施工规范的规定。检验方法：观察或尺量检查。4.1.3对焊接头的力学性能检验必须合格。力学性能检验时，应从每批接头中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头作为一批。若同一台班内焊接的接头数量较少，可在一周之内累计计算。若累计仍不足300个接头，则应按一批计算。检验方法：检查焊接试件试验报告单。4.2基本项目：钢筋闪光对焊接头外观检查结果，应符合下列要求：4.2.1接头部位不得有横向裂纹。4.2.2与电极接触处的钢筋表面不得有明显烧伤，级钢筋焊接时不得有烧伤。检验方法：观察检查。4.3允许偏差项目：4.3.1接头处的弯折角不大于4。4.3.2接头处的轴线偏移，木大于0.l倍钢筋直径，同时不大于2mm。检验方法：目测或量测。成品保护 焊接后稍冷却才能松开电极钳口，取出钢筋时必须平稳，以免接头弯折。应注意的质量问题 6.1在钢筋对焊生产中，应重视焊接全过程中的任何一个环节，以确保焊接质量，若出现异常现象，应参照表4-22查找原因，及时消除。钢筋对焊异常现象、焊接缺陷及防止措施表4-22项次 异常现象和缺陷种类 防止措施 烧化过分剧烈，并产生强烈的爆炸声 1.降低变压器级数2.减慢烧化速度 2 闪光不稳定 1.清除电级底部和表面的氧化物2.提高变压器级数3.加快烧化速度 3 接头中有氧化膜、未焊透或夹渣 1.增加预热程度2.加快临近顶锻时的烧化速度3.确保带电顶锻过程4.加快顶锻速度5.增大顶锻压力 4 接头中有缩孔 1.降低变压器级数2.避免烧化过程过分强烈3.适当增大顶锻留量及顶锻压力 5 焊缝金属过烧或热影响区过热 1.减小预热程度2.加快烧速度，缩短焊接时间3.避免过多带电顶锻 续表项次 异常现象和缺陷种类 防止措施 1.检验钢筋的碳、硫、磷含量；若不符合规定时，应更换钢筋2.采用低频预热方法，增加预热程度 1.清除钢筋被夹紧部位的铁锈和油污2.清除电极内表面的氧化物3.改进电极槽口形状，增大接触面积4.夹紧钢筋 8 接头弯折或轴线偏移 1.正确调整电极位置2.修整电极钳口或更换已变形的电极3.切除或矫直钢筋的弯头 6.2冷拉钢筋的焊接应在冷拉之前进行。冷拉过程中，若在接头部位发生断裂时，可在切除热影响区（离焊缝中心约为0.7倍钢筋直径）后再焊再拉，但不得多于两次。同时，其冷拉工艺与要求应符合混凝土结构工程施工及验收规范的规定。质量记录 本工艺标准应具备以下质量记录：7.1钢筋出厂质量证明书或试验报告单。7.2钢筋机械性能复试报告。7.3进口钢筋应有化学成分检验报告和可焊性试验报告。国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能显著不正常的，应有化学成分检验报告。7.4钢筋接头的拉伸试验报告、弯曲试验报告。
