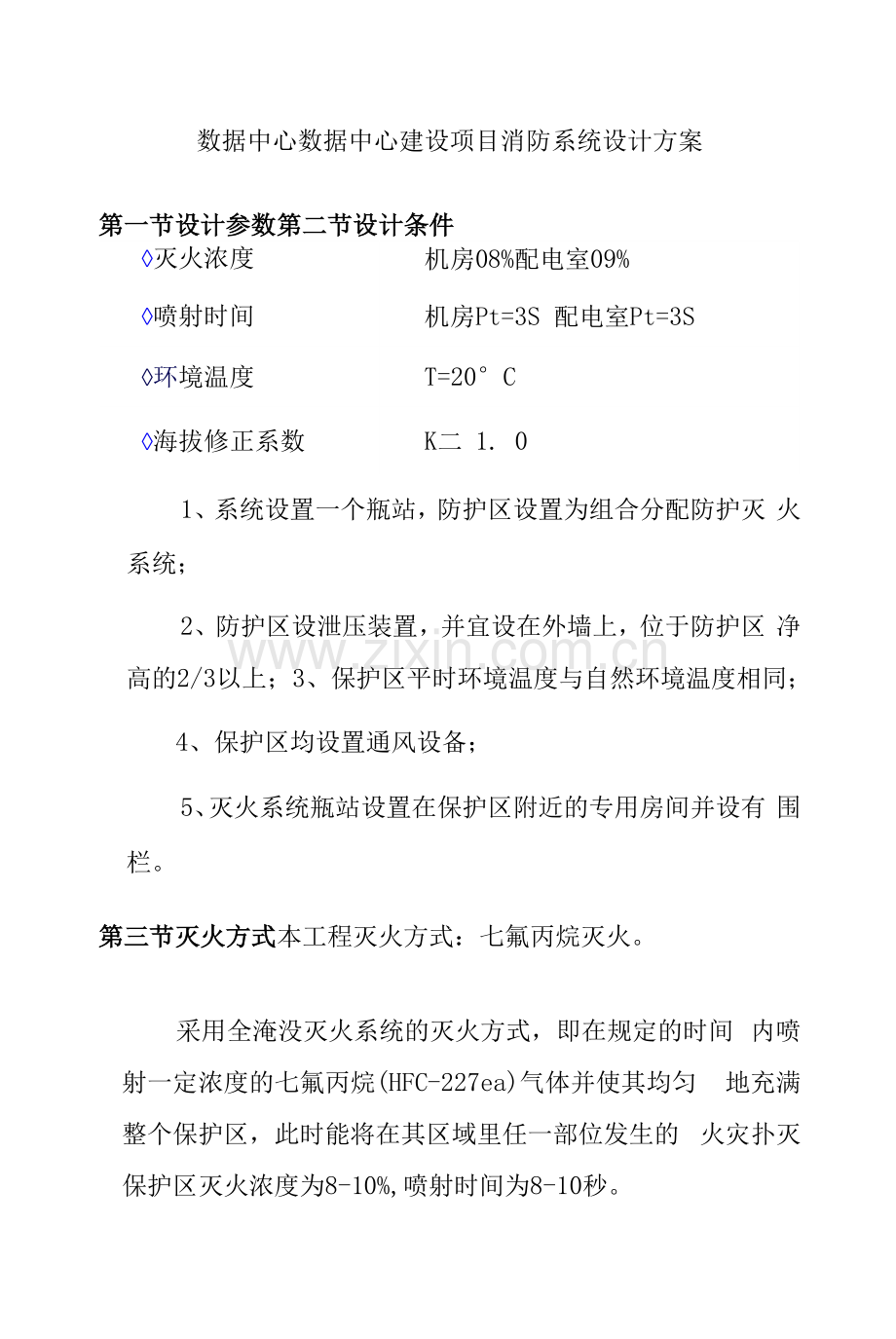

数据中心数据中心建设项目消防系统设计方案.docx

数据中心数据中心建设项目消防系统设计方案
第一节设计参数第二节设计条件
◊灭火浓度
机房08%配电室09%
◊喷射时间
机房Pt=3S 配电室Pt=3S
◊环境温度
T=20°C
◊海拔修正系数
K二 1. 0
1、系统设置一个瓶站，防护区设置为组合分配防护灭 火系统；
2、防护区设泄压装置，并宜设在外墙上，位于防护区 净高的2/3以上；3、保护区平时环境温度与自然环境温度相同；
4、保护区均设置通风设备；
5、灭火系统瓶站设置在保护区附近的专用房间并设有 围栏。
第三节灭火方式本工程灭火方式：七氟丙烷灭火。
采用全淹没灭火系统的灭火方式，即在规定的时间 内喷射一定浓度的七氟丙烷(HFC-227ea)气体并使其均匀 地充满整个保护区，此时能将在其区域里任一部位发生的 火灾扑灭 保护区灭火浓度为8-10%,喷射时间为8-10秒。
第四节七氟丙烷灭火方案
灭火系统的控制方式为自动、电气手动、机械手动三种
即在有人工作或值班时，采用电气手动控制，在无人 的情况下，采用自动控制方式，自动、手动控制方式的转 换，可在灭火控制盘上实现(在保护区的门外设置手动控 制盘，手动控制盒内设有紧急停止与紧急启动按钮。
保护区要求：
◊保护区必须为独立区域；◊保护区的耐火极限＞0. 5h,耐压强度＞1200Pa；
◊保护区的通风系统在喷放七氟丙烷(HFC~227ea)灭火 剂前关闭，并设置防火阀门；◊喷放七氟丙烷(HFC-227ea)前，必须切断可燃、助燃 气体的气源，并停止一切影响灭火效果的设备；
◊保护区的门必须采用自动防火门，保证在任何情况下 均能从保护区内打开；◊在保护区外设置声、光报警及释放信号标志；
◊为保证人员的安全撤离，在释放灭火剂前，要发出火 灾报警，火灾报警至释放灭火剂的延时时间为30s；
◊为保证灭火的可靠14在灭火系统释放灭火剂之前或 同时，要保证必要的联动操作，即灭火系统在发出灭火 指令时，由控制系统发出联动指令，切断电源、关闭或 停止一切影响灭火效果的设备；
◊保护区设置排风设备，释放灭火剂后，要将废气排尽 后，人员方可进入进行检修，如需提前进入，需带氧气 呼吸器；
◊灭火系统的使用环境温度为0°C〜50°C。
