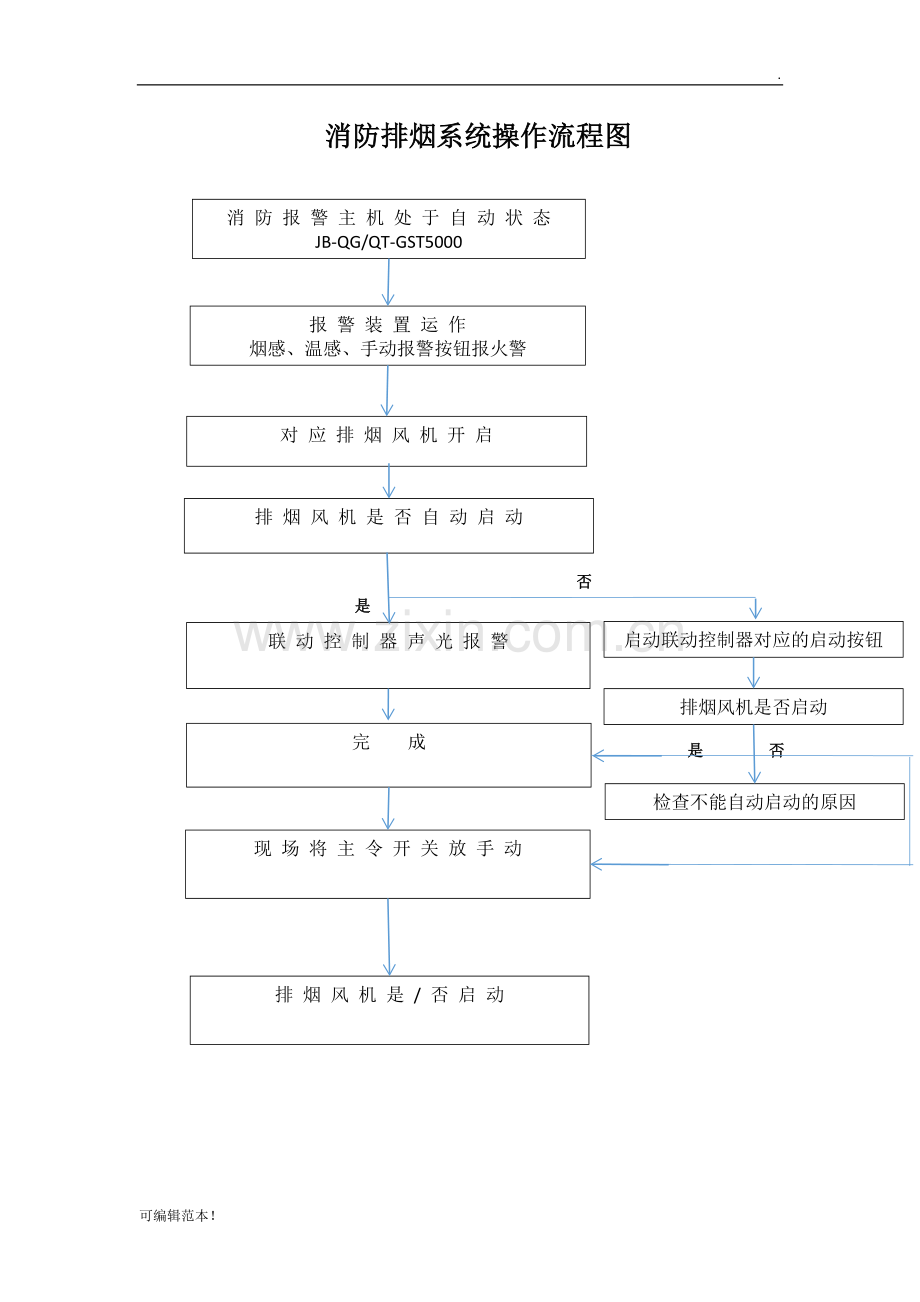

消防排烟系统操作流程图

报 警 装 置 运 作
烟感、温感、手动报警按钮报火警
消 防 报 警 主 机 处 于 自 动 状 态
JB-QG/QT-GST5000

对 应 排 烟 风 机 开 启

排 烟 风 机 是 否 自 动 启 动
启动联动控制器对应的启动按钮
联 动 控 制 器 声 光 报 警
完 成

否
排烟风机是否启动
是

是 否
检查不能自动启动的原因

排 烟 风 机 是 / 否 启 动
现 场 将 主 令 开 关 放 手 动
