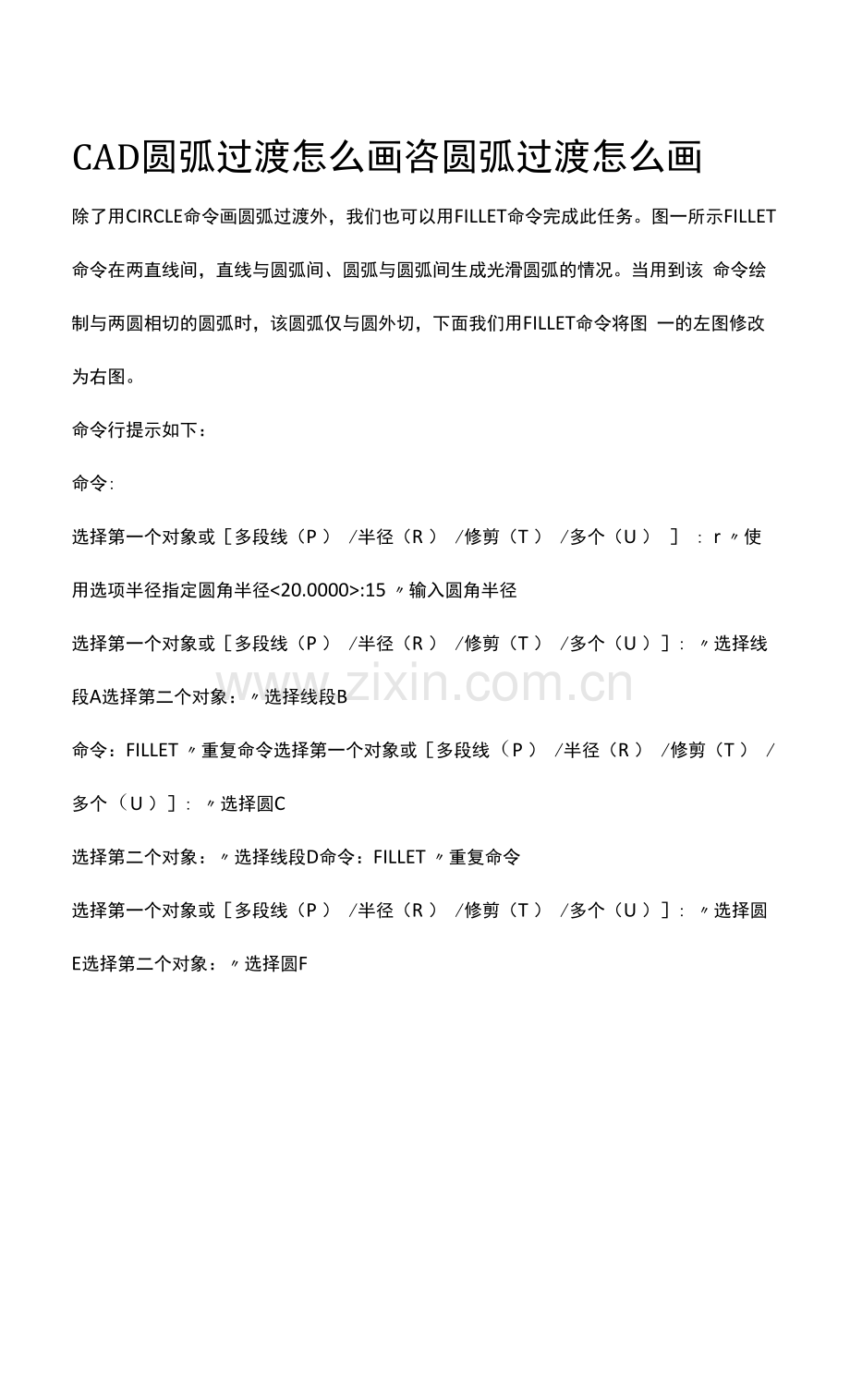

CAD圆弧过渡怎么画咨圆弧过渡怎么画
除了用CIRCLE命令画圆弧过渡外，我们也可以用FILLET命令完成此任务。图一所示FILLET命令在两直线间，直线与圆弧间、圆弧与圆弧间生成光滑圆弧的情况。当用到该 命令绘制与两圆相切的圆弧时，该圆弧仅与圆外切，下面我们用FILLET命令将图 一的左图修改为右图。
命令行提示如下：
命令:
选择第一个对象或［多段线（P ） /半径（R ） /修剪（T ） /多个（U ） ］ : r 〃使用选项半径指定圆角半径<20.0000>:15 〃输入圆角半径
选择第一个对象或［多段线（P ） /半径（R ） /修剪（T ） /多个（U ）］: 〃选择线段A选择第二个对象：〃选择线段B
命令：FILLET 〃重复命令选择第一个对象或［多段线（P ） /半径（R ） /修剪（T ） /多个（U ）］: 〃选择圆C
选择第二个对象：〃选择线段D命令：FILLET 〃重复命令
选择第一个对象或［多段线（P ） /半径（R ） /修剪（T ） /多个（U ）］: 〃选择圆E选择第二个对象：〃选择圆F
