高层住宅基础土方施工方案.doc

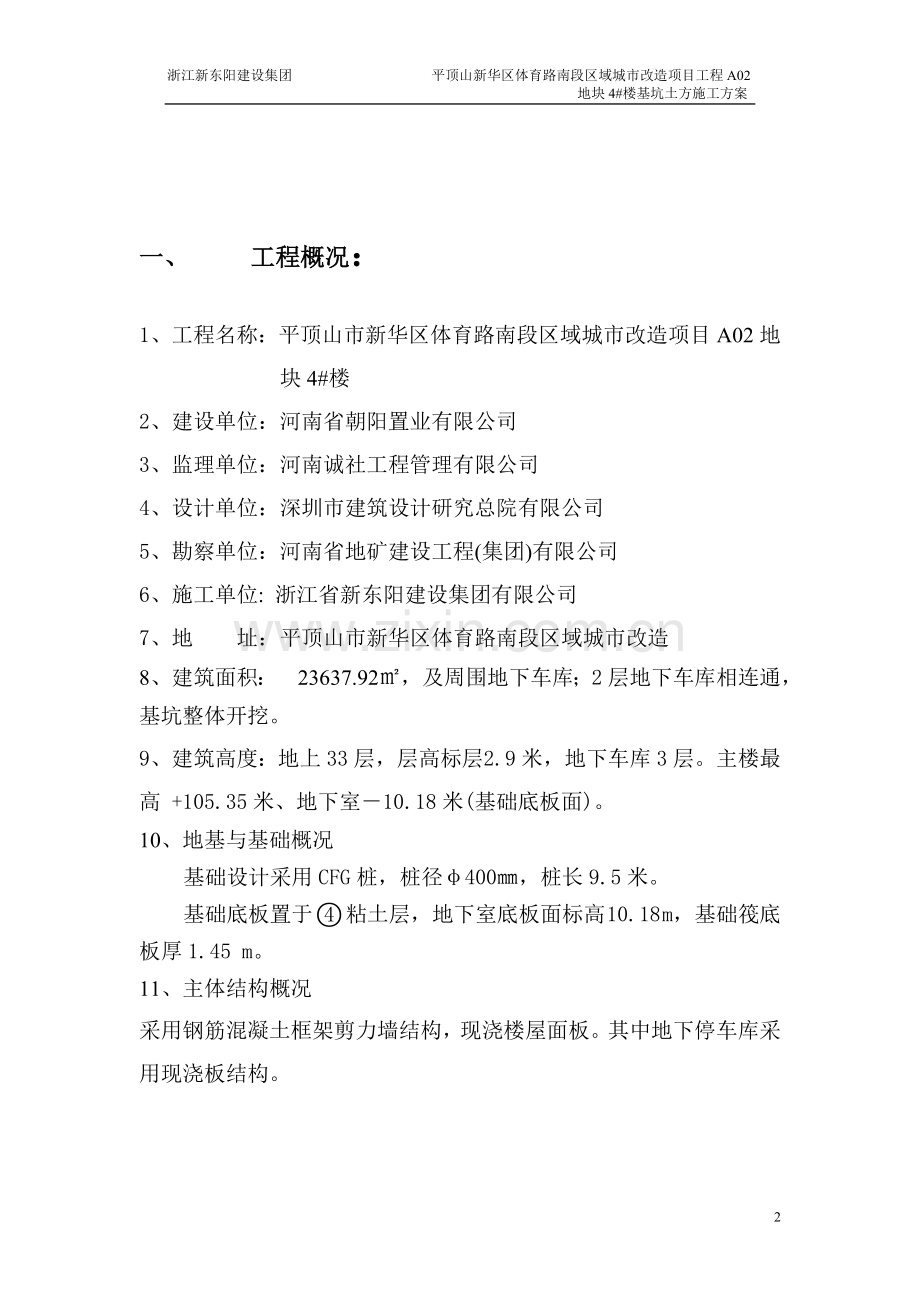

浙江新东阳建设集团 平顶山新华区体育路南段区域城市改造项目工程A02地块4#楼基坑土方施工方案目 录一 、工程概况：2二、编制依据：3三、工程水文地质条件4四、土方开挖总体5五、土方开挖组织措施6六、土方开挖技术措施7七、土方质量保证措施10八、土方工期保证措施11九、土方工期技术措施11十、土方安全文明施工措施11一、 工程概况：1、工程名称：平顶山市新华区体育路南段区域城市改造项目A02地块4#楼2、建设单位：河南省朝阳置业有限公司3、监理单位：河南诚社工程管理有限公司4、设计单位：深圳市建筑设计研究总院有限公司5、勘察单位：河南省地矿建设工程(集团)有限公司6、施工单位: 浙江省新东阳建设集团有限公司7、地 址：平顶山市新华区体育路南段区域城市改造8、建筑面积： 23637.92，及周围地下车库；2层地下车库相连通，基坑整体开挖。9、建筑高度：地上33层，层高标层 2.9米，地下车库3层。主楼最高 +105.35米、地下室10.18米(基础底板面)。10、地基与基础概况基础设计采用CFG桩，桩径400，桩长9.5米。基础底板置于粘土层，地下室底板面标高 10.18 m，基础筏底板厚1.45 m。11、主体结构概况采用钢筋混凝土框架剪力墙结构，现浇楼屋面板。其中地下停车库采用现浇板结构。二、编制依据：本土方施工方案编制依据： 1、河南建筑设计研究院基坑支护、降水设计施工图、支护、降水施工方案。2、深圳市建筑设计研究总院有限公司设计的本工程施工图。3、河南省地矿建设工程(集团)有限公司地质勘察报告。4、国家现行法律法规，包括：中华人民共和国建筑法、建设工程质量管理条例及房屋建筑和市政基础设施工程施工招标投标管理办法及其它国家、省市有关法律、法规。5、工程建设标准强制性条文，国家现行的有关技术标准、施工及验收规范、工程质量评定标准及省市有关规定、招标文件、答疑、投标文件的要求。6、国家现行的有关建设工程施工现场管理规定、安全技术规范与操作规程，省市有关安全、文明、消防等规定。7、浙江新东阳建设集团本公司质量/环境/职业安全卫生三体系整合型程序文件、质量手册（GS/QM-01）与项目部管理办法等各项管理制度。8、施工中执行的技术规程： 建筑桩基技术规范 （JGJ94-2008） 建筑地基基础设计规范 （GB50007-2011） 建筑地基基础工程施工质量验收规范 （GB50202-2002） 建筑地基处理技术规范 （JGJ79-2002） 地基动力特性测试规范 （GB/T50269-97） 建筑基坑支护技术规程 （JGJ120-2012） 建筑基桩检测技术规范 （JGJ106-2003） 建筑工程施工质量验收统一标准 （GB50300-2001） 建筑施工安全检查标准 （JGJ59-2011） 建筑机械使用安全技术规程 （JGJ33-2012） 施工现场临时用电安全技术规范 （JGJ46-2005）现场条件：三通一平已完成，已具备施工条件三、工程水文地质条件3.根据勘察报告；勘察期间测得地下水初见水位为f地面下1.51.8m，初见水位标高为82.6283.25m：地下水稳定水位深埋为地面1.21.8m详见岩土工程勘察报告。3.2 基坑工程概况 拟建平顶山市新华区体育路南段区域城市改造项目A02地块4#楼位于平顶山市公园北街和九中北街交叉口东北角，本工程基坑平面大致呈矩形，场地较平坦，自然地面标高84.1784.75，拟建建筑物正负零的绝对高程为84.5m，基坑周边开挖深度约为自然地面下12.2712.85m。3.3 基坑周边环境状况场地北侧为临时设施、办公区生活区，东侧为待拆迁5层建筑物，西侧为公园北街，距离基坑约11.4m；南侧为材料加工区。四、土方开挖总体1、 土方工程量：约 34086.m32、 开挖方法：本工程采用机械分层开挖（大挖掘机与小挖掘机相互配合），人工清土相结合的方法开挖。根据合同及工期进度要求，总体上土方为配合边坡护壁支护施工，分六层开挖、北东面放坡。分层高度：第一层挖深1.72.m处（绝对高程82.5 m）；进行支护灌注桩施工，根据地质勘察报告1.52.m是种植土，在约2.m铺设500700碎石能保证灌注桩及挖土施工。配合基坑边坡南西面基坑支护灌注桩施工及坑壁渗水泄水孔、泄水孔采用50mmPVC管，在端部包双层尼龙网后插入透水层，且深度不小于300mm，（降水具体见支护降水方案）。待基坑支护灌注桩及护坡施工完成后再挖第二层深至4.0m处（绝对高程80.5 m）前先铺设500700碎石垫层，进行桩顶冠梁施工，桩顶冠梁以上修坡、编扎钢筋网、土钉成孔、安装土钉加强筋、等支护施工工作，待桩顶冠梁达到设计要求后方可挖土施工。第三层开挖前先铺设500700碎石垫层，再开挖四周排水系统后，第三层土开挖至6.0m（绝对高程78.5 m），紧跟开挖进行修坡、编扎钢筋网、锚索成孔等支护施工工作、土钉成孔、安装土钉加强筋和锚索钢梁、锚索预应力张拉、支护施工验收合格方可下一层土方开挖。依次开探第四层挖深至8.0 m（绝对高程76.5 m）处时配合微型桩、降水井施工见降水施工图；第五层挖深至10.0m处（绝对高程74.5 m）；开挖排系统等待建设单位、设计单位、地质勘察单位再次对基坑地质确认决定桩基后。第六层挖深至12.2m（绝对高程71.9. m）处。第七层挖深至14.2m。留基础底面0.3m人工清土修正到基础底设计标高。基坑开挖到设计标高后挖四周设宽500深00排水沟、排水井四角设置深不小于1m及时排抽水。所有土方全部外运。 3.施工总顺序 根据基坑开挖情况，施工顺序为：测量放线，确定基坑边坡顶边线施工灌注桩分层土方开挖紧跟开挖进行修坡、编扎钢筋网、锚索成孔等支护施工工作土钉成孔安装土钉加强筋和锚索钢梁锚索预应力张拉下一层土方开挖。4. 流水段划分按照设计方案，采取分层、分段开挖支护，具体分层、分段位置根据主体施工总体部署现场协商决定。5. 工期控制现场土方开挖安排：首先由北向南分层开挖、一般情况开挖一层边坡护壁一层，边坡护壁土钉墙经验收合格后方可进行下层开挖。土方开挖的每一层均按照以上开挖方法及顺序施工。基坑无支护灌注桩边坡应按坡率1:0.5放坡。6.基坑土方及边坡护壁总工期：计划工期 75 天。五、土方开挖组织措施1、 人员安排为了全面控制好整个土方工程的施工进展情况，现场施工设1人总负责，1名负责技术协调，现场安排2名施工员；安排2名测量工，负责控制标高和开挖界限；安排15名普工配合机械开挖，修理边坡清除余土。2、 机械设备计划根据土方的工程量，计划用反铲挖掘机2台（大小挖掘机各两台），10t自卸汽车10辆，根据土方开挖工作面情况随时调配机械设备数量。六、土方开挖技术措施土方开挖是基坑工程施工的关键工序，因此，必须十分谨慎，严格按施工方案细致准备，精心组织施工。按照预定的施工方案进行技术交底和安全交底。确定土方运距。1、 准备工作本工程地下室基础垫层底面标高 12.6m，根据现场实地勘察结果，现场自然地面为绝对高程84.1784.75左右，故实际土方开挖深度约为12.1。为了防止降雨后地表水流入坑内，影响边坡稳定，在基坑四周自然地面上围筑300高挡水坎。2、 基坑开挖边线本工程土方开挖按设计要求及基坑支护方案施工，见基坑开挖平面图。基坑开挖方向示意图 运土上下通道 地下室部分 4#楼3、挖土顺序:定位放线布降基坑边水井排水第一层挖深2.m处围护灌注桩施工土钉墙成孔土钉锚杆安装护坡钢筋网安装钢筋网与土钉杆焊接注水泥浆喷混凝土依次进行作业三层开挖进行桩顶冠梁施工土钉墙成孔土钉锚杆安装护坡钢筋网安装钢筋网与土钉杆焊接注水泥浆喷混凝土。四层依次施工。由南向北、由西向东，挖一层后紧跟基坑支护确保基坑稳固。4、开挖方式土方采用机械大开挖与人工清挖相结合的方式。为了避免挖掘机作业时碰撞管桩和扰动原土，开挖至设计基底标高以上400500mm处。留400500mm 土基础桩完成再进行开挖到设计基底。同时投点放线。人工清挖土紧随挖掘机进行，以便土方的外运。土方开挖时，开挖的深度控制在设计开挖深度内，以保证在开挖过程中，不会因局部开挖深而使未挖的土方向一侧挤压，造成工程事故；机械开挖过程中，防止机械伤人。土方开挖过程中，将标高测量控制作为重点，防止超挖和欠挖。开挖中及时请业主、监理、设计院进行验槽，加快基础的施工进度，避免基底土暴露时间过长。七、土方质量保证措施（1） 施工前技术负责人向所有参加土方开挖的施工人员进行有针对性的技术交底，必须是每个操作者对施工的要求和步骤清楚明了。（2） 开挖基坑时，应分层控制挖土标高，在挖至基底设计标高前，应在基坑底面的设计标高上留300改用人工开挖清底，将余土用小反铲挖掘机钩至挖土机工作范围内。另外在人工清底前要仔细复核标高，所有余土全部外运，保证现场整齐干净。（3） 挖掘机无法挖出的土应用人工及时清理，并用人工运输至挖土机工作范围之内。（4） 开挖时如遇地下管网等障碍物应及时报甲方、监理及项目总工等检查处理后方可进行下步土方开挖。（5） 在基础开挖中应有专人控制标高，确保开挖深度正确，严禁超挖，保证原土基础的稳定性。（6） 基础开挖时按要求及时配合修坡施工，同时在基坑周围用标准围护栏进行防护，搭设专用通道，以便人员和物资出入基坑。（7） 分批挖至基底设计标高，表面修理平整，轴线及坑宽、长度符合设计要求后，及时联系甲方、监理、设计和勘察方验槽，验槽合格后，立即进行垫层施工。八、土方工期保证措施1、 建立完善的质量控制网络；质量控制网络图2、组织措施（1）建立完善的组织机构（见施工组织总设计）。（2）建立健全现场技术交底制度、取样见证制度、质量责任制度、质量奖罚制度、质量否决制度及工程质量验收制度、使责任到位、明确。（3）完善计量及质量检测技术和手段。（4）组织专人进行关健工序旁站监督，前道工序不合格绝不能进行下道工序的施工。3、技术措施（1）开挖基坑时，应分层挖土；在挖至基底设计标高前，应在基坑底面的设计标高上留1.52.0m待基础桩完成后再开挖清底。（2）在基础开挖中应有专人控制标高，确保开挖深度正确，不超挖，保证原土基础的稳定性。九、土方工期技术措施1、 技术措施：（1）严格按设计要求施工，严格工序管理，保证各工序施工完全合格，坚决杜绝返工现象。（2）技术人员及时指导施工标高、轴线、坡度的控制及复则工作，以免影响挖土施工，防止返工现象出现。2、 组织措施（1）组织管理水平高，爱岗敬业的管理人员进行管理。（2）施工人员持证上岗，确保上岗人数，严禁打疲劳战。（3）组织性能良好的设备进场，关键设备开一备一。（4）加强施工调度，优化工序安排，提高不同工种平行连续作业水平。（5）加强场内主要道路维护，保证运输车畅通无阻。（6）24小时专人值班，作好调度，确保工程施工的连续性。十、土方安全文明施工措施1、 安全措施及标准（1） 加强对施工人员的安全教育，增强安全施工意识，科学合理的安排施工工序。做到“精心组织、安全施工”。要有各种复杂情况的应变能力，确保工期的顺利完成。（2） 开挖前必须对施工人员进行安全、技术交底。（3） 机械开挖时严禁在挖掘半径内站人。（4） 基坑开挖后及时搭设安全防护栏杆，夜间施工应有足够的照明措施。（5） 电器设备应有保护措施。定位放置，专人维修管理，他人不得乱动。施工人员进入施工现场必须正确配戴劳保用品，现场专设安全员，时刻在现场巡查，发现隐患，立即现场处理。（6） 所有施工机械行驶、停放要平稳，机械行道的上下坡道要加固。（7） 开挖面要按要求进行放坡，严禁采用“偷土”开挖，以免造成塌方事故。（8） 挖掘机进入现场及在作业区域内，严格遵守施工规范，注意架空设施和地下预埋管道。（9） 自卸汽车严格遵守市内交通规程，不得违章超车，不得酒后驾车，经常不断加强对驾驶员安全教育，杜绝交通事故发生。（10） 基坑开挖时，两人操作间距应大于2.5米，挖土机间距应大于10米。在挖土工作范围内，不允许进行其他作业。挖土应由上而下，逐层进行，严禁先挖坡脚或逆坡挖土。（11） 基坑开挖应严格按照要求放坡。操作时应时刻注意土壁的变动情况；如发现有裂纹或坍塌现象，应及时进行处理，注意土壁的变化和稳定。（12） 机械多层开挖时，应注意边坡的稳定；挖土机距离边坡具有一定的安全距离，以防塌方，造成翻机事故。（13） 基坑上下应先挖好阶梯或支撑靠梯，并采取防滑措施；禁止踩踏支撑上下，基坑四周应设安全护栏。2、 文明措施及标准（1） 协调好各施工班组的关系，确保文明施工。（2） 严格执行省、市的有关安全、文明施工和环保法规。（3） 严格执行项目部制定的各项管理制度。（4） 施工现场的材料、施工机具等要排列有序，码放整齐，使施工现场有较好的容貌；（5） 做好宣传教育工作，使每个施工人员自觉养成保护建筑产品，爱护公物的美德；人人维护现场秩序，遵守各项规定，保持现场整洁，做好文明施工和环境保护工作。（6） 生产垃圾、生活垃圾要分别集中到指定地点，及时清理。（7） 工序作业按程序施工，作业顺序合理；不因工序颠倒造成返工、浪费，阻碍其他项目作业。作业计划明确，人员和机构安排有条有理，不混乱，不窝工。（8） 道路通畅无积水，场地排水通畅不堵塞。13
