稀浆封层沥青混合料配合比设计报告

1. 概述
1.1 稀浆封层沥青混合料配合比设计是为了保证稀浆封层施工和质量,同时也是为了作好本工程材料供应,根据JTG F40-2004规范，对稀浆封层沥青混合料进行配合比设计。
1.2 本试验通过骨料筛分确定合理级配、湿轮磨耗试验、负荷轮试验确定改性乳化沥青的用量及拌和及养护时间。
1.3 本次稀浆封层沥青混合料配合比设计依据为：
《公路沥青路面施工技术规范》 JTG F40-2004
《路面稀浆封层施工规程》 CJJ 66-95
2.说明
2. 1 本设计为ES-2型稀浆封层混合料目标骨料级配。
2. 2 材料产地：
1：粗骨料 房山区 张家口
2：细骨料 房山区 张家口
3：水泥 房山区 琉璃河水泥厂
4：沥青 滨州 中海沥青
5：乳化沥青 房山区 北京子牙宜万兴工贸有限公司
2. 3 设计结果：ES-2型稀浆封层混合料最佳油石比7.3/%
技术指标
湿轮磨耗值
负荷轮试验值
稠度
实测
400
410
2.3
技术要求
＜800
＜450
2-3

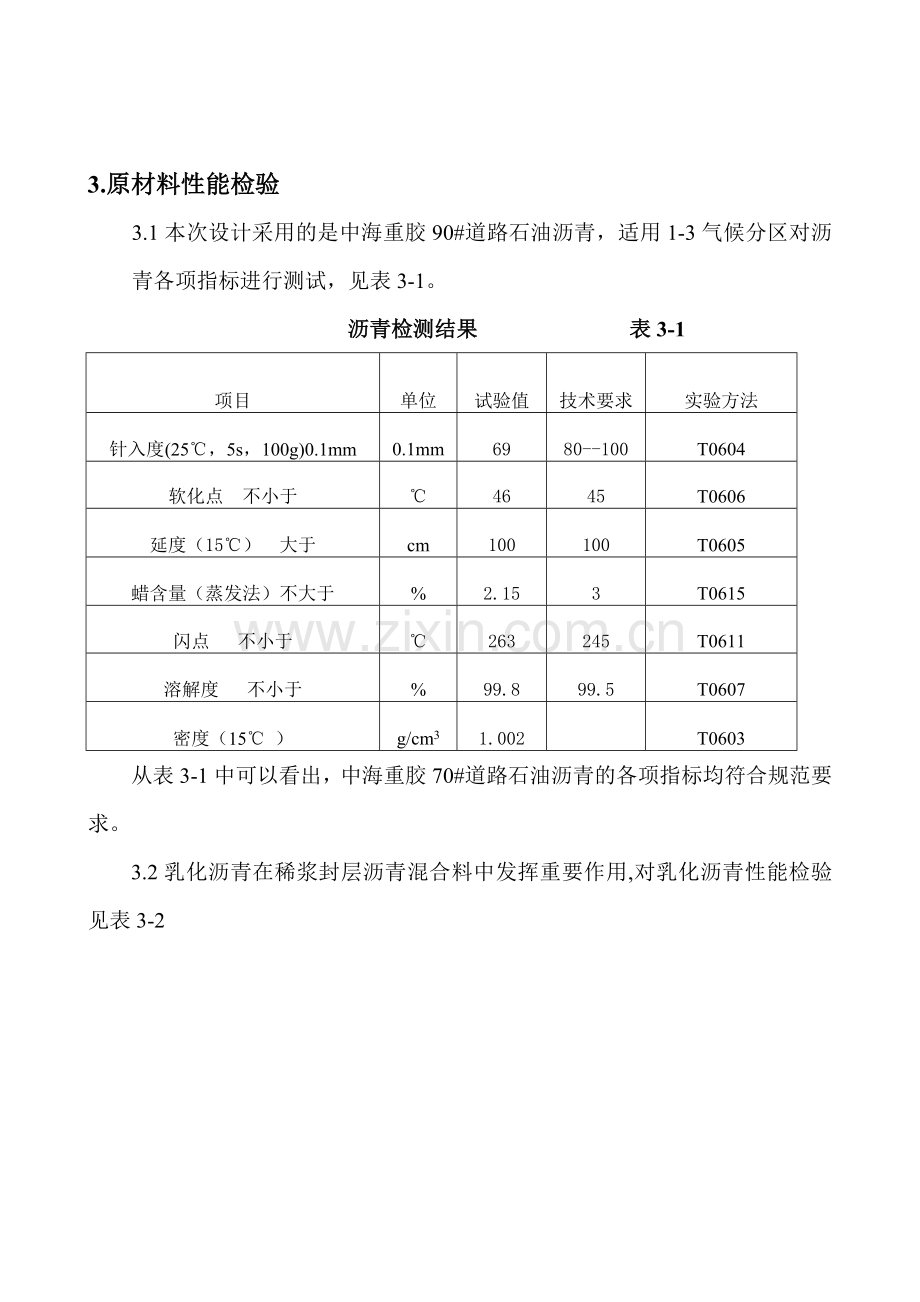

3.原材料性能检验
3.1本次设计采用的是中海重胶90#道路石油沥青，适用1-3气候分区对沥青各项指标进行测试，见表3-1。
沥青检测结果 表3-1
项目
单位
试验值
技术要求
实验方法
针入度(25℃，5s，100g)0.1mm
0.1mm
69
80--100
T0604
软化点 不小于
℃
46
45
T0606
延度（15℃） 大于
cm
100
100
T0605
蜡含量（蒸发法）不大于
%
2.15
3
T0615
闪点 不小于
℃
263
245
T0611
溶解度 不小于
%
99.8
99.5
T0607
密度（15℃ ）
g/cm3
1.002

T0603
从表3-1中可以看出，中海重胶70#道路石油沥青的各项指标均符合规范要求。
3.2乳化沥青在稀浆封层沥青混合料中发挥重要作用,对乳化沥青性能检验见表3-2

湿轮磨耗试验记录 表5-1
序号
骨料（g）
填料（g）
水（g）
添加剂（g）
乳化沥青（g）
G1（g）
G2（g）
A（m2）
WTAT（g/m2）
1
800
0.6
51.2
0.8
125
746
698
0.061
785
2
800
0.6
51.2
0.8
120
744
706.7
0.061
612
3
800
0.6
51.2
0.8
115
746
721
0.061
415
4
800
0.6
51.2
0.8
106
745
728.8
0.061
266
5
800
0.6
51.2
0.8
90
744
731.5
0.061
205
5.2负荷轮试验
负荷轮试验记录 表5-2
序号
骨料（g）
填料（g）
水（g）
添加剂（g）
乳化沥青（g）
G1（g）
G2（g）
A（m2）
WTAT（g/m2）
1
200
0.15
12.8
0.2
22
178
174
0.019
205
2
280
0.21
17.9
0.28
36
265
258
0.019
362
3
380
0.285
24.3
0.38
55
359.1
351.8
0.019
382
4
480
0.36
30.7
0.48
70
452.3
444.7
0.019
402
5
580
0.435
37.1
0.58
90
564
552.8
0.019
590

5.3 稀浆封层沥青混合料稠度试验

稠度试验记录 表5-3
实验方法
试验次数
骨料试验试样质量(g)
试验人

T0751
1
500g
效验人

2
500g
试验日期
2010.5.10
序号
矿料
填料
水
添加剂
乳化沥青
CV(cm)
1
2000g
1.5g
128.0
2g
280g
2.2
2
2000g
1.5g
128.0
2g
280g
2.4
结论：
平均稠度2.3 cm　

5.4 稀浆封层沥青混合料沥青用量计算
由5.1、5.2两试验折算的沥青用量见表5.4
两试验折算的沥青用量 表5-4
序号
湿轮磨耗试验
负荷轮试验
沥青用量（%）
WTAT（g/m2）
沥青用量（%）
WTAT（g/m2）
1
8.6
785
6.1
205
2
8.3
612
7.1
362
3
7.9
415
7.9
382
4
7.3
266
8
402
5
6.2
205
8.5
590
5.5.通过表5.4两试验获得的数据绘制稀浆封层沥青最佳用量的曲线图，从而确定沥青最佳用量和乳化沥青用量。

1000 1000
800 800
600 600
400 400
200 200

6 7 8
从曲线图看出沥青最佳用量6.25—7.85%之间，考虑实际施工时骨料级配及乳化沥青中油水比的微量变化，故选择沥青用量7.3%
6.稀浆封层沥青混合料配合比检验
通过沥青混合料配合比实验确定各种材料配合比例，再通过粘接力试验检验和确定初凝和养护时间，见表6
粘接力试验 表6
矿料2000g 填料1.5 g 水 128 g 添加剂 2 g 乳化沥青258 g
养生时间
0.2
0.3
0.4
0.5
0.7
0.9
1
1.5
CT（N·cm）
85
115
135
150
182
196
205

通过粘接力试验确定初凝为20—30分钟；养护时间为60分钟。
