由于电容式电压互感器是由非线性电感和电容器组成的, 在某些条件下, 它自身可能产生铁磁谐振。为了抑制铁磁谐振, 在CVT的二次侧接有阻尼器, TYD11型CVT采用电阻型阻尼 ...*

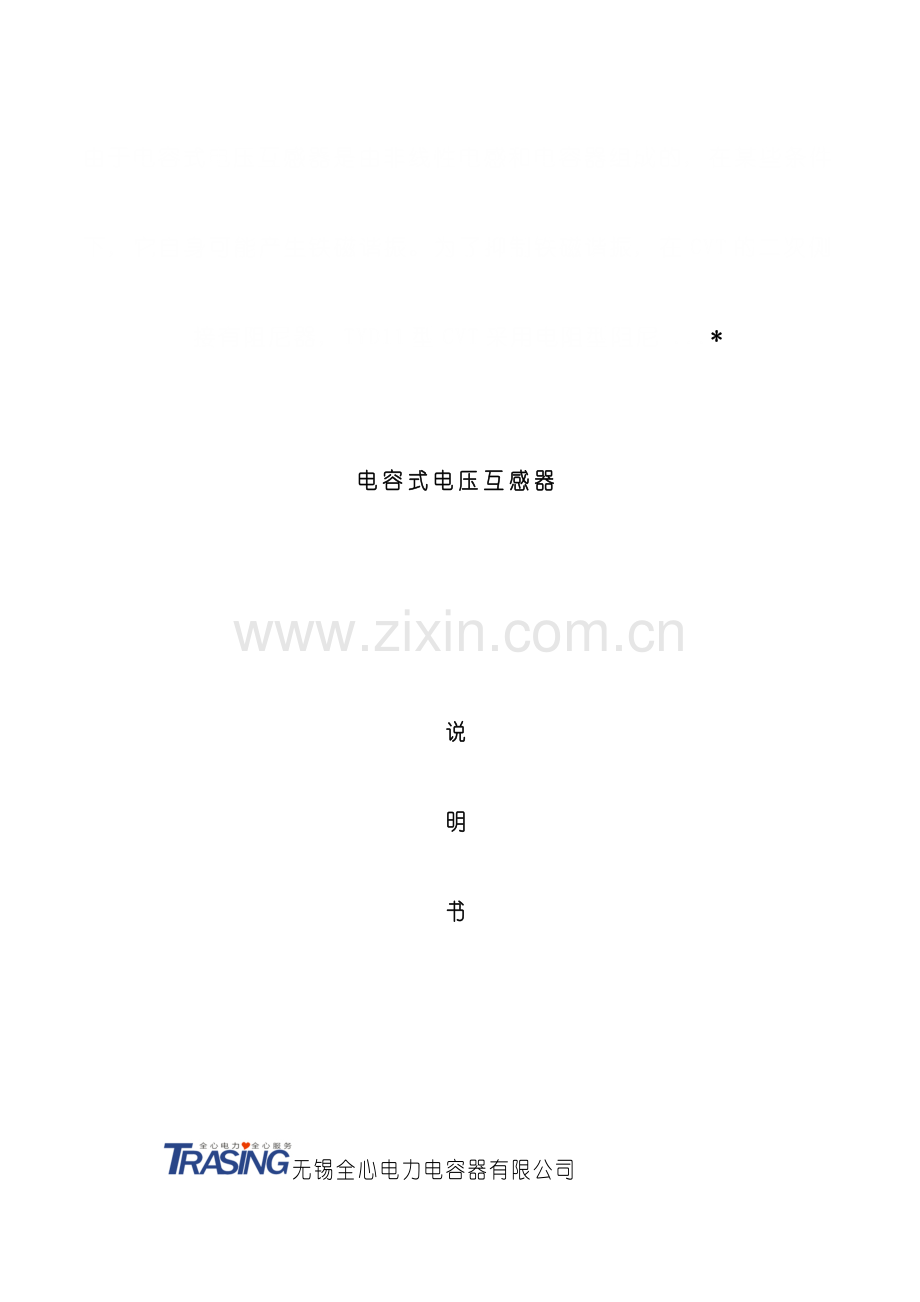

电容式电压互感器

说
明
书

无锡全心电力电容器有限公司
WUXI TRASING POWER CAPACITOR CO., LTD.

目录
一、 额定参数 2
二、 型号说明 2
三、 使用环境条件 3
四、 结构 3
五、 电气性能 4
六、 准确度校正 5
七、 试验 5
八、 注意事项 6
九、 CVT技术参数表 7
十、 CVT外形尺寸图 7
十一、 CVT电气连接原理图 7
十二、 订货须知 7
十三、 附录一、 带谐波测量功能的CVT 31
十四、 附录二、 带载波附件的CVT 33

一、 额定参数
CVT的额定一、 二次电压见表一:
表一
额定一次电压( kV)

主二次绕组额定电压( V)

剩余绕组额定电压( V)
100/3
100/3
100
100
100
100
100

CVT的准确度等级定义见表二:
表二
准确级次
0.2
0.5
3.0
3P
6P

工
作
条
件

频率范围
99%～101%fn
96%～102%fn
电压范围
80%～120%Un
5%～F Un
二次负载范围
25%～100%S2n
二次负载
功率因数
cosφ=0.8( 滞后)
变比误差( %)
±0.2
±0.5
±3.0
±3.0
±6.0
相角差( 分)
±10
±20

±120
±240

注: 表二中中各字母的含义为:
fn—额定工作频率, 50Hz; Un—额定运行电压; S2n—额定二次负载;
F—系统接地系数, 中性点有效接地系统F=150%, 中性点非有效接地系统F=190%
二、 型号说明:
TYD □ □ - □ □

尾注号
额定电容量( µF)
额定相电压(kV)
设计序号
电容式电压互感器

尾注号”H”表示该产品适用于污秽程度为”Ⅲ”、 ”Ⅳ”等级的环境。
尾注号”F”表示该产品适用于电网中性点非有效接地系统, 无此尾注号的产品适用于中性点有效接地系统。
尾注号”G”表示适用于高原地带。
三、 使用环境条件
1. 使用场所: 户外或户内。
2. 海拔: 运行地区的海拔高度不超过 m。
( 本公司可提供海拔 m以上的高原型CVT) 。
3. 风速: 不超过150km/h。
4. 防污等级: Ⅲ: ≥25mm/ kV
Ⅳ: ≥31 mm / kV
( 其它防污等级的CVT可根据用户要求制造)
5. 抗地震强度: 不超过8度。
6. 环境温度: 最低温度: -40℃
最高温度: +45℃
( 其它温度类别的CVT可根据用户要求制造)
7. 额定频率: 50Hz
8. 系统接地条件: 中性点有效接地系统( 110～500 kV)
中性点非有效接地系统( 66kV及以下)
四、 结构
1. 综述
本公司的CVT为单相单柱一体式结构, 它由电容分压器和电磁单元两部分组成, 其电气连接原理图见图2, 其主要结构如图1所示。电磁单元包括: 中间变压器, 补偿电抗器以及抑制铁磁谐振的阻尼器。补偿电抗器的电抗值XL与电容分压器的等值容抗X( C1+C2) 在额定频率下相等, 确保了CVT在不同的二次负载下其二次输出电压保持应有的精度。

图1 CVT典型结构原理图 图2 CVT典型电气连接原理图
(1) 电容分压器 (7) 高压电容 (13) 二次端子箱
(2) 电磁单元 (8) 中压电容 (14) 阻尼器
(3) 一次接线端 (9) 中压端子 (15) 补偿电抗器
(4) 外置式金属膨胀器 (10)低压端子 (16) 避雷器或球隙
(5) 铝合金罩子 (11)电磁单元箱体
(6) 电容分压器套管 (12)中间变压器

2. 电容器组
电容器组由1到3节耦合电容器及电容分压器叠装而成, 每节耦合电容器或电容分压器单元装有数十只串联而成的由膜纸复合介质组成的电容元件, 并充以二芳基乙烷绝缘油密封, 高压电容C1的全部电容元件和中压电容C2被装在该1～3节瓷套内, 由于它们具有相同的温度系数, 因此由温度引起的分压比的变化可被忽略。电容元件置于瓷套内经真空热烘处理后已彻底脱水、 脱气, 注以已脱水、 脱气的绝缘油并密封于瓷套内。每节电容器单元的瓷套顶部有一个可调节油量的外置式金属膨胀器, 根据温度的变化调整瓷套内的油压, 确保在运行温度范围内使油压总是保持稍正。
瓷套管采用防污型, 并具有足够的机械强度, 能承受标准的风负荷、 线路电动力和重力等。
电容分压器的特点:
·采用了二芳基乙烷绝缘油, 瓷套直径大大减小, 分压器的重量轻、 体积小;
·较小的电容温度系数, 由温度变化而引起的电容量和分压比的变化能够忽略;
·金属膨胀器外置, 内部保持正压且压力小, 不易渗漏油;
·电容元件采用特殊的连接方式, 使得电容器的电感分量小, 高频特性好, 利于线路载波通讯。
·损耗角正切值低, 局部放电量极小, 使用寿命长。
3. 电磁单元
中间变压器, 补偿电抗器和阻尼器被密封于铝合金浇铸的箱体内, 电容器组置于箱体顶部, 箱内充以变压器油并被密封起来, 油的容积及内部压力由油箱顶层的空气来调节。中间变压器采用卷铁心, 空载电流小, 励磁特性好, 防铁磁谐振性能好; 补偿电抗器也采用卷铁心, 品质因数高, 大大提高了CVT的准确度; 阻尼器采用坡莫合金阻尼电抗, 具有优异的消谐特性。中间变压器的一次线圈具有可调变比的调节线圈, 补偿电抗器的线圈具有调整电压相位的调节线圈。补偿电抗器两端接有氧化锌避雷器或保护球隙, 防止由于二次侧短路造成的电压升高而击穿电抗器线圈, 并具有抑制铁磁谐振的功能。氧化锌避雷器采用环氧浇注型, 密封性能好, 体积小。
在油箱的一侧有一铝合金浇注的端子箱, 箱内有各个二次绕组端子、 接地端子, 电容分压器低压端子及其保护间隙、 氧化锌避雷器或电抗保护球隙等, 并装有二次接线板以供用户进行二次接线。
保护用CVT( TYD11型) 的中压端子由电磁单元的上盖板引出, 以便于电容量及介损测量。
4. 不需要滤油或换油等特殊处理
本公司的CVT不需要任何滤油和换油等特殊处理来维持原来的电性能。切记不要破坏电容分压器的密封性, 电磁单元若不得不取油样, 请注意一定要及时补油, 取多少补多少, 但我公司认为产品的验收及正常运行时没有必要进行取油样试验, 否则会带来不良因素。
5. 防锈蚀措施
外置膨胀器的罩子、 电磁单元箱体是铝合金的, 瓷套的法兰是热镀锌的。
五、 电气性能
1. 产品能在1.2UN下长期运行, 在1.5UN下运行30S( 中性点有效接地系统) 或在1.9UN下运行8小时( 中性点非有效接地系统) 。
2. 电容分压器的电容允许偏差+5%～-5%, 分压比的允许偏差±5%。
3. 电容分压器的介质损失角正切值tgδ≤0.10%, 局部放电量不超过5pC, CVT整体局放不超过10 pC。
4. CVT的中间变压器绕组联接为: I/I/I/I-12-12-12,
I/I/I-12-12。
5.CVT对地杂散电容小于( 300+0.05CN) pF, 杂散电导不超过50µS;
6.铁磁谐振
由于电容式电压互感器是由非线性电感和电容器组成的, 在某些条件下, 它自身可能产生铁磁谐振。为了抑制铁磁谐振, 在CVT的二次侧接有阻尼器, TYD11型CVT采用电阻型阻尼器, 其它型号的CVT采用速饱和阻尼器。速饱和阻尼器由速饱和电抗器和电阻串联而成, 从而铁磁谐振中产生的各种过电压, 在中间变压器饱和前, 首先使阻尼器饱和, 阻尼电阻上流过谐振电流, 在短时内将谐振能量消除。本公司的电容式电压互感器在0～1.5 UN下或0～1.9 UN下能完全满足GB/T 4703及IEC 186所规定的铁磁谐振的要求。
7.瞬变响应
瞬变响应定义为CVT的一次侧短路后, 在一个周波后, 其二次电压的残留分量。本公司生产的CVT其瞬变响应指标为: 一次侧短路后一个周波内二次侧电压可降至短路前电压的5%以下。
六、 准确度校正
本公司的CVT出厂时已完全校正好, 以便满足规定负荷下的精度要求, 不必在现场进行准确度校正。
本公司的CVT其一次线圈具有调整变比的调节线圈, 补偿电抗器具有调整相位角的调节线圈。

七、 试验
1. 出厂试验
每一台CVT出厂前都已进行了下列试验
a. 电容分压器部分
1） 外观检验
2） 密封性试验
3） 耐压前后电容量和介质损测量
4） 工频耐压试验, 干试
5） 局部放电量测试
6） 低压端对地工频耐压试验
b. 电磁单元部分
1） 外观检验
2） 密封性试验
3） 绕组的极性检验
4） 中间变压器的感应耐压试验
5） 二次绕组之间及对地、 补偿电抗器线圈末端对地工频耐压试验
c. 组装成一体的CVT
1） 准确度调整试验
2） 外观检验
其它项目均按GB /T4703及JB/T 8169的要求进行。
2. 型式试验
除出厂试验项目, 还需进行下列试验
1） CVT雷电冲击耐受电压试验
2） 铁磁谐振试验
3） 瞬变响应试验
4） 电磁单元的温升试验
5） 承受短路能力试验
6） CVT低压端对地杂散电容、 杂散电导测试
7） 电容分压器电容温度系数测量
8） 电容分压器高频电容和等值串联电阻测量
9） 电容分压器放电试验
10) 机械强度试验( 悬臂试验和地震试验)
1 1) CVT操作冲击耐受电压试验( 330 kV, 500 kV CVT)
12) 无线电干扰电压测试
其它项目均按GB/T4703及JB/T8169要求进行
3. 验收试验
该试验在投运前由用户完成。
1） 外观检查
仔细检查CVT在运输中可能引起的损伤, 如瓷套破裂、 渗漏油变形等。
2） 绝缘电阻测量
利用兆欧表作测试设备
测量点
二次绕组之间
二次绕组对地
电容分压器低压端对地
补偿电抗器低压端对地
推荐值
≥200МΩ
≥200МΩ
≥200МΩ
≥200МΩ

注意: 由于绝缘电阻受大气条件的影响, 空气湿度大, 所测绝缘电阻将降低, 因此, 上述绝缘电阻推荐值为干燥大气条件下的测得值。
3） CVT电压变比测试
在CVT一次侧加电压U1, 二次侧输出电压U2, 计算U1/ U2是否与额定变比相符合。
4） 调整电容分压器低压端”N”与接地端之间的保护间隙( 0.5mm左右) 。
5） 电容分压器的电容量及介损测量
试验方法详见使用说明书。
6） CVT准确度试验( 有效条件时做) 。
7） 极性检验。
8） 阻尼器直流电阻测量。

八、 注意事项
1） 严禁松动油箱, 瓷套上的密封用固定螺栓, 以免漏油;
2） 严禁使二次侧短路, 严禁从二次侧加电压做空载励磁试验, 否则会造成保护间隙或ZnO避雷器持续动作并造成危险的高压和烧毁电磁单元;
3） 电容分压器低压端严禁开路, 当不接载波设备时, 注意必须可靠接地;
4） 当CVT须进行大于1.5UN或1.9UN试验时, 将阻尼器的连接片脱开, 否则阻尼器将由于过度饱和而烧毁, 试验后, 连接片必须复原。

九、 CVT技术参数表, 见表三。
十、 CVT外形尺寸图, 见图3～图8
十一、 CVT电气连接原理图见图9。
十二、 订货须知
1） 型号;
2） 额定一、 二次电压;
3） 二次绕组个数及其相应额定负载/准确度等级;
4） 电容量;
5） 防污等级( 或爬电比距) ;
6） 用户如需订购运行环境条件: a.温度类别 b.海拔
本说明书所列规格以外的CVT, 请与本公司联系。

35kV CVT 表三
型号
TYD1135/√3-0.01HF
TYD35/√3-0.02HF
TYD235/√3-0.02HF
系统最高电压( kV)
40.5
额定绝缘水平( kV)
80/200
额定一次、 二次
电压变比( kV)

/ /
/ / /
二次总负载/准确等级
50VA/3.0级
75VA/0.2级
150VA/0.2级
二次负载/准确等级
二次绕组名称
50VA/3.0 50VA/6P
a-n da-dn
75VA/0.2 50VA/3P
a-n da-dn
75VA/0.2 75VA/0.5 50VA/3P
1a-1n 2a-2n da-dn
额定总电容( µF)
高压电容( µF)
中压电容( µF)
0.01
0.01083
0.13
0.02
0.0333
0.05
0.02
0.04
0.04
重量、 外形尺寸
及安装尺寸图
图3a
图3b
图3c
电气连接原理图
图9b
图9a
图9d

66kV CVT 续表三
型号
TYD366/√3-0.02HF
TYD66/√3-0.01HF
TYD66/√3-0.02HF
系统最高电压( kV)
72.5
额定绝缘水平( kV)
140/325
额定一次、 二次
电压变比( kV)

/ / /

/ /

二次总负载/准确等级
300VA/0.2级
150VA/0.5级
二次负载/准确等级
二次绕组名称
150VA/0.2级 150VA/0.5级 100VA/3P级
1a-1n 2a-2n da-dn
150VA/0.5级 100VA/3P级
a-n da-dn
额定总电容( µF)
高压电容( µF)
中压电容( µF)
0.02
0.03304
0.05067
0.01
0.0139
0.0357
0.02
0.02714
0.076
外形尺寸及安装尺寸图
图4a
图4b
电气连接原理图
图9e
图9a

110kV, 220kV CVT (50VA/3.0级) 续表三
型号
TYD11110/√3-0.007H
TYD11110/√3-0.008H
TYD11110/√3-0.01H
TYD11220/√3-0.0035H
TYD11220/√3-0.004H
TYD11220/√3-0.005H
系统最高电压( kV)
126
252
额定绝缘水平( kV)
200/480
395/950
额定一次、 二次
电压变比( kV)

/ / 0.1

/ / 0.1

二次总负载/准确等级
50VA/3.0级
二次负载/准确等级
二次绕组名称
50VA/3.0级 50VA/6P级
a-n da-dn
额定总电容( µF)
高压电容( µF)
中压电容( µF)
0.007
0.0071
0.49
0.008
0.00812
0.52
0.01
0.01017
0.6
0.0035
0.00353
0.49
0.004
0.00403
0.52
0.005
0.00504
0.6
重量、 外形尺寸
及安装尺寸图
图5e
图6f
电气连接原理图
图9b
110kV, 220kV (150VA/0.5级) CVT 续表三
型号
TYD 110/√3-0.007H
TYD 110/√3-0.008H
TYD 110/√3-0.01H
TYD 220/√3-0.0035H
TYD 220/√3-0.004H
TYD 220/√3-0.005H
系统最高电压( kV)
126
252
额定绝缘水平( kV)
200/480
395/950
额定一次、 二次
电压变比( kV)

/ / 0.1

/ / 0.1

二次总负载/准确等级
150VA/0.5级
二次负载/准确等级
二次绕组名称
150VA/0.5级 100VA/3P级
a-n da-dn
额定总电容( µF)
高压电容( µF)
中压电容( µF)
0.007
0.00875
0.035
0.008
0.01
0.04
0.01
0.0125
0.05
0.0035
0.00389
0.035
0.004
0.0044
0.04
0.005
0.00556
0.05
重量、 外形尺寸
及安装尺寸图
图5a
图6e
电气连接原理图
图9a
110kV, 220kV CVT (150VA/0.2级) 续表三
型号
TYD2110/√3-0.01H
TYD2110/√3-0.015H
TYD2220/√3-0.005H
TYD2220/√3-0.0075H
系统最高电压( kV)
126
252
额定绝缘水平( kV)
200/480
395/950
额定一次、 二次
电压变比( kV)

/ / / 0.1

/ / / 0.1

二次总负载/准确等级
150VA/0.2级
二次负载/准确等级
二次绕组名称
75VA/0.2级 75VA/0.5级 100VA/3P级
1a-1n 2a-2n da-dn
额定总电容( µF)
高压电容( µF)
中压电容( µF)
0.01
0.0125
0.05
0.0150
0.0188
0.0750
0.0050
0.00556
0.0500
0.0075
0.00833
0.0750
重量、 外形尺寸
及安装尺寸图
图5c
图5d
图6b
图6a
电气连接原理图
图9c
图9d
图9c
图9d
110kV, 220kV CVT (300～400VA/0.2级) 续表三
型号
TYD3110/√3-0.02H
TYD4110/√3-0.02H
TYD3220/√3-0.01H
TYD4220/√3-0.01H
系统最高电压( kV)
126
252
额定绝缘水平( kV)
200/480
395/950
额定一次、 二次
电压变比( kV)

/ / / 0.1

/ / / 0.1

二次总负载/准确等级
300VA/0.2级
400VA/0.2级
300VA/0.2级
400VA/0.2级
二次负载/准确等级
二次绕组名称
150VA/0.2级 150VA/0.5级 100VA/3P级
1a-1n 2a-2n da-dn
150VA/0.2级 250VA/0.5级 100VA/3P级
1a-1n 2a-2n da-dn
150VA/0.2级 150VA/0.5级 100VA/3P级
1a-1n 2a-2n da-dn
150VA/0.2级 250VA/0.5级 100VA/3P级
1a-1n 2a-2n da-dn
额定总电容( µF)
高压电容( µF)
中压电容( µF)
0.02
0.02842
0.06750
0.01
0.01174
0.06750
重量、 外形尺寸
及安装尺寸图
图5b
图6c
电气连接原理图
图9e
110kV, 220kV CVT (500VA/0.2级) 续表三
型号
TYD5110/√3-0.02H
TYD5220/√3-0.01H
系统最高电压( kV)
126
252
额定绝缘水平( kV)
200/480
395/950
额定一次、 二次
电压变比( kV)

/ / / 0.1

/ / / 0.1

二次总负载/准确等级
500VA/0.2级
500VA/0.2级
二次负载/准确等级
二次绕组名称
250VA/0.2级 250VA/0.5级 100VA/3P级
1a-1n 2a-2n da-dn
250VA/0.2级 250VA/0.5级 100VA/3P级
1a-1n 2a-2n da-dn
额定总电容( µF)
高压电容( µF)
中压电容( µF)
0.02
0.02919
0.06353
0.01
0.01187
0.06353
重量、 外形尺寸
及安装尺寸图
图5f
图6d
电气连接原理图
图9e

330kV CVT (150～400VA/0.2级) 续表三
型号
TYD2330/√3-0.005H
TYD3330/√3-0.0075H
TYD4330/√3-0.0075H
系统最高电压( kV)
363
额定绝缘水平( kV)
570/950/1300
额定一次、 二次
电压变比( kV)

/ / / 0.1

二次总负载/准确等级
150VA/0.2级
300VA/0.2级
400VA/0.2级
二次负载/准确等级
二次绕组名称
75VA/0.2级75VA/0.5级100VA/3P级
1a-1n 2a-2n da-dn
150VA/0.2级150VA/0.5级100VA/3P级
1a-1n 2a-2n da-dn
150VA/0.2级250VA/0.5级100VA/3P级
1a-1n 2a-2n da-dn
额定总电容( µF)
高压电容( µF)
中压电容( µF)
0.005
0.005357
0.075
0.0075
0.008289
0.07875
重量、 外形尺寸
及安装尺寸图
图7a
图7b
电气连接原理图
图9e

500kV CVT (150～400VA/0.2级) 续表三
型号
TYD2500/√3-0.005H
TYD3500/√3-0.005H
TYD4500/√3-0.005H
系统最高电压( kV)
550
额定绝缘水平( kV)
740/1175/1675
额定一次、 二次
电压变比( kV)

/ / / 0.1

二次总负载/准确等级
150VA/0.2级
300VA/0.2级
400VA/0.2级
二次负载/准确等级
二次绕组名称
75VA/0.2级 75VA/0.5级 100VA/3P级
1a-1n 2a-2n da-dn

150VA/0.2级150VA/0.5级100VA/3P级
1a-1n 2a-2n da-dn
150VA/0.2级250VA/0.5级100VA/3P级
1a-1n 2a-2n da-dn
额定总电容( µF)
高压电容( µF)
中压电容( µF)
0.005
0.005228
0.114545
0.005
0.005339
0.07875
重量、 外形尺寸
及安装尺寸图
图8a
图8b
电气连接原理图
图9e

B 向
B向

( a ) ( b )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
31
340
1370
31
420
1410

图3 35kV CVT 外形尺寸图

B 向

( c)

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
31
500
1510

图3 35kV CVT 外形尺寸图

B 向
B 向

( a ) ( b )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)

爬电距离
(mm/kV)
重量W
(kg)
高度H
(mm)
25
580
1920
25
460
1900
31
650
2120
31
530
2100

图4 66kV CVT 外形尺寸图

B 向
B 向

( a ) ( b )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
25
530
2100
25
680
2260
31
570
2320
31
720
2400

图5 110kV CVT 外形尺寸图

B 向
B 向

( c ) ( d )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
25
590
2130
25
620
2230
31
630
2350
31
660
2370

图5 110kV CVT 外形尺寸图

B 向
B 向

( e ) ( f )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
25
420
1950
25
720
2270
31
460
2170
31
760
2410

图5 110kV CVT 外形尺寸图

B 向
B 向

( a ) ( b )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
25
870
3740
25
810
3540
31
950
4020
31
890
3980

图6 220kV CVT 外形尺寸图

B 向
B 向

( c ) ( d )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
25
930
3770
25
970
3780
31
1010
4050
31
1050
4060

图6 220kV CVT 外形尺寸图

B 向
B 向

( e ) ( f )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
25
750
3510
25
660
3360
31
830
3950
31
740
3800

图6 220kV CVT 外形尺寸图

( a ) ( b )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
25
1200
5200
25
1480
4610
31
1320
5620

图7 330kV CVT 外形尺寸图

B 向
B 向
A 向

( a ) ( b )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
25
1920
6520
25
1980
6550

图8 500kV CVT 外形尺寸图

A 向
B 向

( c )

爬电比距
(mm/kV)
重量W
(kg)
高度H
(mm)
25
2700
8670

图8 765kV CVT 外形尺寸图

(a)

(b)

图中字母含义:
a, n … 主二次绕组引出端子 C1 … 高压电容
da, dn … 剩余绕组引出端子 C2 … 中压电容
az, n … 阻尼器引出端子 T … 中间变压器
daz, dn … 阻尼器引出端子 L … 补偿电抗器
P … 电容器低压端对地保护间 BL … 避雷器
N … 电容分压器低压端 ZD … 阻尼器
PL … 补偿电抗器两端保护间隙
注意: 使用载波设备时请将N与地之间的连线脱开

图9 电气连接原理图

(C)

(d)

图中字母含义:
1a, 1n … 主二次绕组引出端子 C1 … 高压电容
2a, 2n … 主二次绕组引出端子 C2 … 中压电容
da, dn … 剩余绕组引出端子 T … 中间变压器
2az, 2n … 阻尼器引出端子 L … 补偿电抗器
daz, dn … 阻尼器引出端子 BL … 避雷器
P
