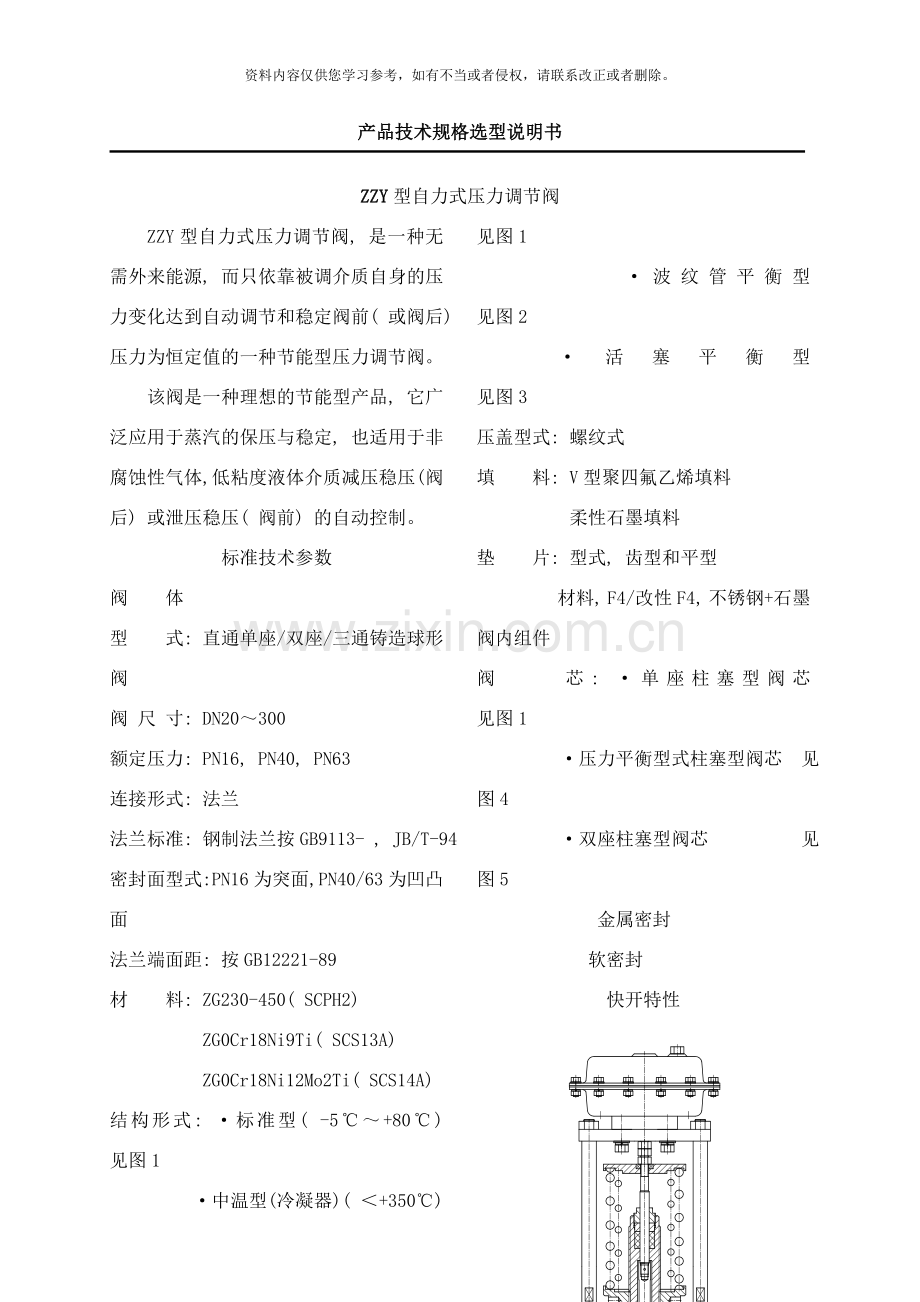

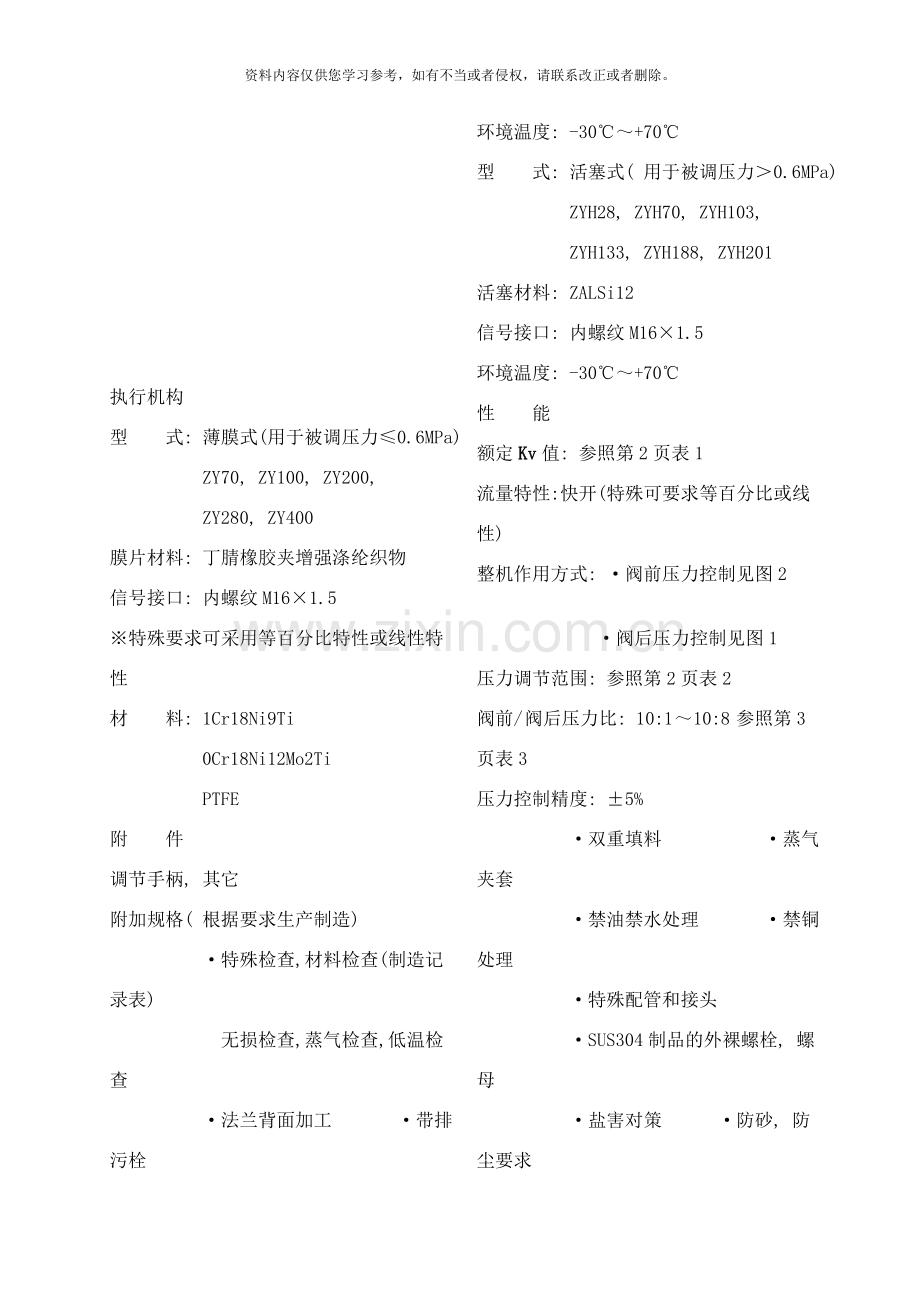

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。产品技术规格选型说明书 ZZY型自力式压力调节阀 ZZY型自力式压力调节阀, 是一种无需外来能源, 而只依靠被调介质自身的压力变化达到自动调节和稳定阀前( 或阀后) 压力为恒定值的一种节能型压力调节阀。该阀是一种理想的节能型产品, 它广泛应用于蒸汽的保压与稳定, 也适用于非腐蚀性气体, 低粘度液体介质减压稳压( 阀后) 或泄压稳压( 阀前) 的自动控制。标准技术参数阀体型式: 直通单座/双座/三通铸造球形阀阀尺寸: DN20～300 额定压力: PN16, PN40, PN63 连接形式: 法兰法兰标准: 钢制法兰按GB9113- , JB/T-94 密封面型式: PN16为突面, PN40/63为凹凸面法兰端面距: 按GB12221-89 材料: ZG230-450( SCPH2) ZG0Cr18Ni9Ti( SCS13A) ZG0Cr18Ni12Mo2Ti( SCS14A) 结构形式: ·标准型( -5℃～+80℃) 见图1 ·中温型(冷凝器)( ＜+350℃) 见图1 　　 ·波纹管平衡型见图2 ·活塞平衡型见图3 压盖型式: 螺纹式填料: V型聚四氟乙烯填料柔性石墨填料垫片: 型式, 齿型和平型材料, F4/改性F4, 不锈钢+石墨阀内组件阀芯: ·单座柱塞型阀芯见图1 ·压力平衡型式柱塞型阀芯见图4 ·双座柱塞型阀芯见图5 金属密封软密封快开特性执行机构型式: 薄膜式(用于被调压力≤0.6MPa) ZY70, ZY100, ZY200, ZY280, ZY400 膜片材料: 丁腈橡胶夹增强涤纶织物信号接口: 内螺纹M16×1.5 环境温度: -30℃～+70℃ 型式: 活塞式( 用于被调压力＞0.6MPa) ZYH28, ZYH70, ZYH103, ZYH133, ZYH188, ZYH201 活塞材料: ZALSi12 信号接口: 内螺纹M16×1.5 环境温度: -30℃～+70℃ 性能额定Kv值: 参照第2页表1 流量特性: 快开( 特殊可要求等百分比或线性) 整机作用方式: ·阀前压力控制见图2 ※特殊要求可采用等百分比特性或线性特性材料: 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti PTFE ·阀后压力控制见图1 压力调节范围: 参照第2页表2 阀前/阀后压力比: 10:1～10:8参照第3页表3 压力控制精度: ±5% 附件调节手柄, 其它附加规格( 根据要求生产制造) ·特殊检查, 材料检查( 制造记录表) 无损检查, 蒸气检查, 低温检查 ·法兰背面加工 ·带排污栓 ·双重填料 ·蒸气夹套 ·禁油禁水处理 ·禁铜处理 ·特殊配管和接头 ·SUS304制品的外裸螺栓, 螺母 ·盐害对策 ·防砂, 防尘要求 ·热带地区规格 ·寒冷地区规格 ·真空( 用途) 阀座泄漏率( 对于额定Kv值%) : 金属密封小于0.01% ( ANSI B16.104-1976Ⅳ级) 软密封小于0.00001%以下 ( ANSI B16.104-1976Ⅵ级) 外形尺寸: 参照第5页表4 产品重量: 参照第8页表5 型号编制: 参照第8页型号编制油漆颜色: 调节阀的气动执行机构和阀的表面应涂漆, 不锈钢和铜的阀可不涂漆。阀体上的箭头及文字涂红漆。用户指定色彩也可。表1 Kv值和行程公称通径DN( mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750 额定行程( mm) 8 8 10 12 12 20 20 25 40 40 50 60 70 表2 压力调节范围( 以薄膜式执行机构为例, 1000～2500KPa视具体工况要求决定) 压力调节范围( KPa) 压力分段范围( KPa) 膜室有效面积( cm2) 使用阀门口径( mm) 15～140 40～80 280 20～25 60～140 15～50 400 32～300 40～80 60～140 120～300 120～300 70 20～50 100 65～100 280 125～300 280～500 280～500 200 20～300 480～1000 480～1000 70 20～50 100 65～100 280 125～300 阀后压力调节, 其阀前压力与阀后压力的关系自力式压力调节阀本身是一个调节系统, 阀本身又有一定的压降要求, 对阀后压力调节阀( B型) , 为保证阀后压力在一定范围内, 其阀前压力必须达到一定值。( 表3) 整机作用方式确定自力式压力调节阀( K型) 为控制阀前压力的调节阀, 其阀芯的初始位置在关闭位置, 当阀前压力逐渐升高, 超过设定值时, 阀逐渐打开, 直至阀前压力稳定在要求的设定值。自力式压力调节阀( B型) 为控制阀后压力的调节阀, 其阀芯的初始位置在开启位置, 当阀后压力逐渐升高, 超过设定值时, 阀逐渐关闭, 直至阀后压力稳定在要求的设定值。表3 单位: KPa 阀前压力阀后压力阀前压力阀后压力阀前压力阀后压力阀前压力阀后压力 30 15～24 350 35～280 700 70～560 1250 125～1000 50 15～40 400 40～320 750 75～600 1500 150～1200 100 15～80 450 45～360 800 80～640 200～1600 150 15～120 500 50～400 850 85～680 2500 250～ 200 20～160 550 55～440 900 90～720 3000 300～2400 250 25～200 600 60～480 950 95～760 300 30～240 650 65～520 1000 100～800 ZZY自力式压力调节阀结构形式 1、执行机构 2、阀杆 3、弹簧 4、调节盘 5、阀芯 6、阀座 7、阀体 8、冷凝器 9、导压管 1、执行机构 2、调节盘 3、波纹管 4、导压管图1 ZZYP-B单座标准型( 阀后) 图2 ZZYP-K单座波纹管平衡型( 阀前) 1、执行机构 2、调节盘 3、平衡活塞 1、执行机构 2、调节盘 3、套筒 4、阀芯图3 ZZYP-B单座活塞平衡型( 阀后) 图4 ZZYM-B套筒标准型( 阀后) 薄膜式执行机构用于设定压力值≤0.6MPa 1、执行机构 2、调节盘 3、阀芯活塞式执行机构图5 ZZYN-K双座标准型( 阀前) 用于设定压力值＞0.6MPa ZZY自力式压力调节阀安装方法 1、过滤器 2、自力式调节阀 3、导压管Φ12×2 4、冷凝器安装方式说明 P1: 调节气体, 阀前压力调节( K型) , 过滤器( 1) 能够不安装 P2: 调节气体, 阀后压力调节( B型) , 过滤器( 1) 能够不安装 P3: 调节液体, 阀前压力调节( K型) , 对于非清洁流体, 应装过滤器( 1) P4: 调节液体, 阀后压力调节( B型) , 对于非清洁流体, 应装过滤器( 1) P5: 调节蒸气, 阀前压力调节( K型) , 应装冷凝器( 4) , 建议装过滤器( 1) P6: 调节蒸气, 阀后压力调节( B型) , 应装冷凝器( 4) , 建议装过滤器( 1) 注意: 安装时取压点离开调压阀适当的距离, 控制阀前压力应大于2倍管道直径, 控制阀后压力应大于6倍管道直径。安装冷凝器时应注意冷凝器的位置, 使其高于膜头而低于工艺管道, 以保证冷凝器内充满冷凝液。外形尺寸及重量阀后式自力式压力调节阀外形尺寸及重量单座/套筒型双座型表4-1( 单座/套筒) 单位: mm 公称通径 L B H5 H PN16 PN40 PN63 A=176 A=195 A=230 A=280 A=308 压力调节范围( KPa) 120～300 480～1000 120～300 480～1000 280～500 40～80 60～140 120～300 480～1000 15～50 40～80 60～140 20 150 230 383 43 585 585 — — 595 595 595 — — — — — 25 160 230 383 48 585 585 — — 595 595 595 — — — — — 32 180 260 512 57 595 595 — — 605 — — — — 605 605 605 40 200 260 512 66 610 610 — — 620 — — — — 620 620 620 50 230 300 603 80 620 620 — — 630 — — — — 630 630 630 65 290 340 862 92 — — 720 720 730 — — — — 730 730 730 80 310 380 862 100 — — 735 735 745 — — — — 745 745 745 100 350 430 1023 120 — — 750 750 760 — — — — 760 760 760 125 400 500 1380 134 — — — — 790 — — 790 790 790 790 790 150 480 550 1380 156 — — — — 805 — — 805 805 805 805 805 200 600 650 1800 199 — — — — 855 — — 855 855 855 855 855 注 1) 阀体法兰及法兰端面距可按用户指定标准制造, 如: ANSI, JIS, DIN等标准。表4-2( 双座) 单位: mm 公称通径 L B H5 H PN16 PN40 PN63 A=176 A=195 A=230 A=280 A=308 压力调节范围( KPa) 120～300 480～1000 120～300 480～1000 280～500 40～80 60～140 120～300 480～1000 15～50 40～80 60～140 25 160 230 383 110 615 615 — — 625 625 625 — — — — — 32 180 260 512 130 625 625 — — 635 635 635 — — — — — 40 200 260 512 135 630 630 — — 640 — — — — 570 570 570 50 230 300 603 145 650 650 — — 660 — — — — 586 586 586 65 290 340 862 175 755 755 — — 765 — — — — 607 607 607 80 310 380 862 195 — — 770 770 780 — — — — 724 724 724 100 350 430 1023 210 — — 780 780 790 — — — — 747 747 747 125 400 500 1380 265 — — — — 855 — — 855 855 855 855 855 150 480 550 1380 280 — — — — 860 — — 860 860 860 860 860 200 600 650 1800 345 — — — — 915 — — 915 915 915 915 915 250 730 775 425 — — — — 990 — — 990 990 990 990 990 300 850 900 2200 485 — — — — 1065 — — 1065 1065 1065 1065 1065 注 1) 阀体法兰及法兰端面距可按用户指定标准制造, 如: ANSI, JIS, DIN等标准。阀前式自力式压力调节阀外形尺寸及重量单座型双座型表4-3( 单座) 单位: mm 公称通径 L B H5 H PN16 PN40 PN63 A=176 A=195 A=230 A=280 A=308 压力调节范围( KPa) 120～300 480～1000 120～300 480～1000 280～500 40～80 60～140 120～300 480～1000 15～50 40～80 60～140 20 150 230 383 100 585 585 — — 595 595 595 — — — — — 25 160 230 383 100 585 585 — — 595 595 595 — — 32 180 260 512 110 595 595 — — 605 — — — — 605 605 605 40 200 260 512 120 600 600 — — 610 — — — — 610 610 610 50 230 300 603 125 605 605 — — 615 — — — — 615 615 615 65 290 340 862 145 — — 700 700 710 — — — — 710 710 710 80 310 380 862 155 — — 710 710 720 — — — — 720 720 720 100 350 430 1023 170 — — 725 725 735 — — — — 735 735 735 125 400 500 1380 195 — — — — 755 — — 755 755 755 755 755 150 480 550 1380 225 — — — — 780 — — 780 780 780 780 780 200 600 650 1800 260 — — — — 815 — — 815 815 815 815 815 注 1) 阀体法兰及法兰端面距可按用户指定标准制造, 如: ANSI, JIS, DIN等标准。表4-4( 双座) 单位: mm 公称通径 L B H5 H PN16 PN40 PN63 A=176 A=195 A=230 A=280 A=308 压力调节范围( KPa) 120～300 480～1000 120～300 480～1000 280～500 40～80 60～140 120～300 480～1000 15～50 40～80 60～140 25 160 230 383 110 615 615 — — 625 625 625 — — — — — 32 180 260 512 130 625 625 — — 635 635 635 — — — — — 40 200 260 512 135 630 630 — — 640 — — — — 570 570 570 50 230 300 603 145 650 650 — — 660 — — — — 586 586 586 65 290 340 862 175 755 755 — — 765 — — — — 607 607 607 80 310 380 862 195 — — 770 770 780 — — — — 724 724 724 100 350 430 1023 210 — — 780 780 790 — — — — 747 747 747 125 400 500 1380 265 — — — — 855 — — 855 855 855 855 855 150 480 550 1380 280 — — — — 860 — — 860 860 860 860 860 200 600 650 1800 345 — — — — 915 — — 915 915 915 915 915 250 730 775 425 — — — — 990 — — 990 990 990 990 990 300 850 900 2200 485 — — — — 1065 — — 1065 1065 1065 1065 1065 注 1) 阀体法兰及法兰端面距可按用户指定标准制造, 如: ANSI, JIS, DIN等标准。表5 产品重量单位: Kg 公称通径 20 25 32 40 50 65 80 100 125 150 200 250 300 单座/套筒 PN16/40 26 26 37 37 42 72 90 114 130 144 180 — — PN63 30 30 43 46 52 81 113 154 171 195 240 — — 双座 PN16/40 — 33 43 46 52 82 98 120 134 152 180 200 250 PN63 — 40 50 54 62 96 118 158 180 206 265 283 340 型号编制 ZZY □ —□ □ 型式: 自力式压力调节阀阀结构形式: P 单座 M 套筒 N 双座公称压力: 16( 1.6MPa) 40( 4.0MPa) 63( 6.3MPa) 整机作用方式: B 阀后压力控制 K阀前压力控制
