水泵解体检修讲课.doc

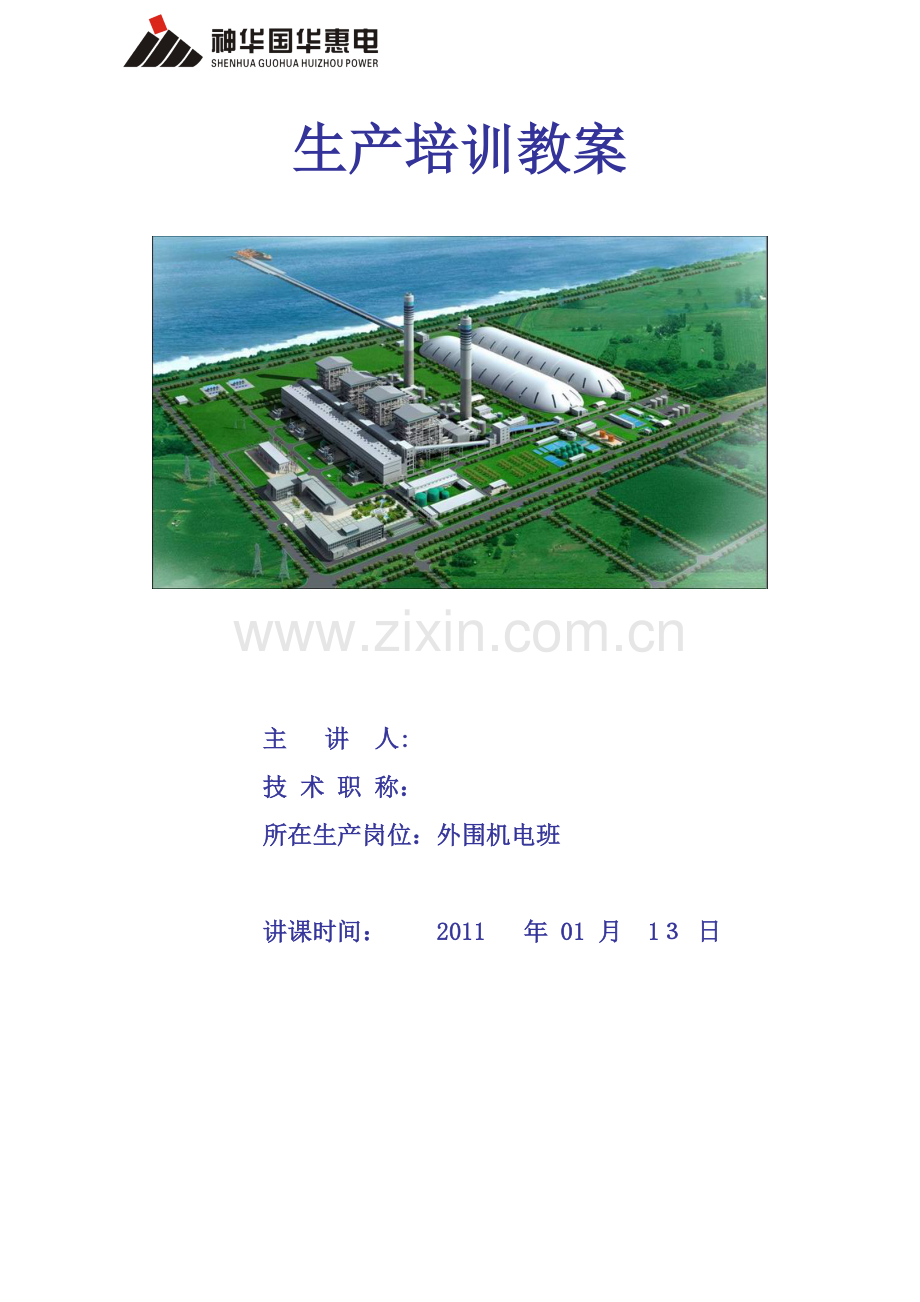

生产培训教案

主　 讲 人:
技 术 职 称：
所在生产岗位：外围机电班

讲课时间： 2011　 年 01 月　1３ 日

培训题目:水泵解体与检修学习

培训目的：
新进人员对水泵的认识与水泵基本原理和常见故障处理.已提高人员的技能。
内容摘要：
一、了解泵体的主要部件
二.　检修泵做好每个零配件的标记
二、水泵的作用，水泵解体,零配件型号，
三、零配件之间配合间隙
培训内容：
一、泵体的主要部件
(一)。泵体
泵体:检修前,确认泵体属于什么样体积的泵。泵的种类很多
比如
1　自吸泵　　腋下泵　 长轴泵　多级泵 电泵；单叶泵等;
１自吸泵：我们厂生活污水泵房用的就是这样的系列
2.长轴泵;我们厂循环水滤网冲洗水泵所用这样的洗礼系列。
3。　多级泵;我们厂凝结水给水泵,简称（凝泵）是这样的系列。
4．电动给水泵;简称（电泵)
5。 单叶泵;我们厂闭式水冷却水用泵,采用这样的系列
(二）、水泵的配件
1.生泵配件；泵体;轴;轴承;键;叶轮;锁紧螺母 靠背轮等。
2。凝泵；电泵与其它的泵结构就不同；它的主要配件分;靠背轮；轴;上瓦；下瓦;导向瓦;油环；进油孔与排油窗等结构组成;
二、使用水泵原理
（一）、使用水泵可以加压水的流量,对污水排放
1水泵检修:泵的解体检修对设备了解，查看设备没有检修前运行情况，检查停运泵的数据，油质,油位;异常声音;等情况。
２解体检修前,现场的布置,工器具与配件准备工作。
３. 水泵解体检修前必须检查停运泵的安全措施,和安全隔离措施，与泵体内遗留的压力差
三. 检修泵做好每个零配件的标记
1泵解体；解体工作开始做好每一个部件的记号并做好解体的记录。
2。解体下来的零部件检查损坏。损坏程度,做好部件记录，损坏时什么原因造成的,原因的记录
３.解体的配件,型号，编码;做好记录
四．　零配件之间配合间隙
　 1 零部件的测量；
1。检查轴的大小。轴承内径与外径尺寸用(内径千分尺)测量。外径可以用外径千分尺也可以用游标卡尺测。
　　 ２　.叶轮与口环的测量；
1。在测量泵的口环时，仔细阅读厂家说明书或电厂制定检修文件包中对泵要求的系数.
3。高速泵;
1.以上讲的电动给水泵;简称(电泵)它的结构是有。上瓦；下瓦组成滑动。检修这样高速泵体,特别注意上瓦；下瓦之间的配合间隙,要以塞尺或压铅丝测量。数据一定准确不得弄虚作假.
　 4。 轴承
　　 1。轴承　;检查新配件轴承与拆卸使用过的轴承型号是否一致,并测量内外径的尺寸记录
　5. 轴承清洗，
1。新轴承也是要清洗,检查新轴承配合间隙，在做清洗工作。
五．设备回装
　　 １。泵的回装
　 1.水泵回装;检查泵体垃圾清理，检查泵体缺陷的存在，消除泵体原有的缺陷，并做好缺陷的记录.
2。回装零配件检查配件的清洁度，检查配件与机体配合间隙,一定符合厂家或电厂制定的作业指导书的数据。不符合,不给验收。
　3. 在回装每个零部件时注意拆卸过程中的顺序为反过程，做好配件记号对号，一致。
　 4.在更换新轴承时,检查轴承清洁度,测量轴承内径数据与轴的数据≥轴承数据的4－8丝。然后对轴承的加热进行回装工作。
　　 六．靠背轮
　 1，清理靠背轮与轴接触面的垃圾，锈．打磨清洁无毛刺.
　　2。清理完毕后。测量靠背轮内径数据与轴颈数据,并卓号记录。
３。 回装靠背轮加热准备工具；
　　一.加热器;氧气;乙炔 ；大锤 ；铜棒　;垫木；测温仪
　 二．在靠背轮加热过程中，温度达到200—２8０度.靠背轮内径膨胀大于轴颈的3—５丝.快速动作安装.安装完毕后,让靠背轮自然冷却。
４.靠背轮找中心;
　 一．检查靠背轮表面;清理垃圾；油漆
二.装找正工器具,百分表，和百分表坐；加装百分表坐；与百分表连接。
　4.回装完毕后清理现场.
　5 ．押票试运，检测泵的震动值,和轴承运行温度．合格后接票，正常投入运行

复习题:
练习一：判断泵的声音异常?

练习二:检看驱动端与自由端轴承温度并做好记录？

记录人：
