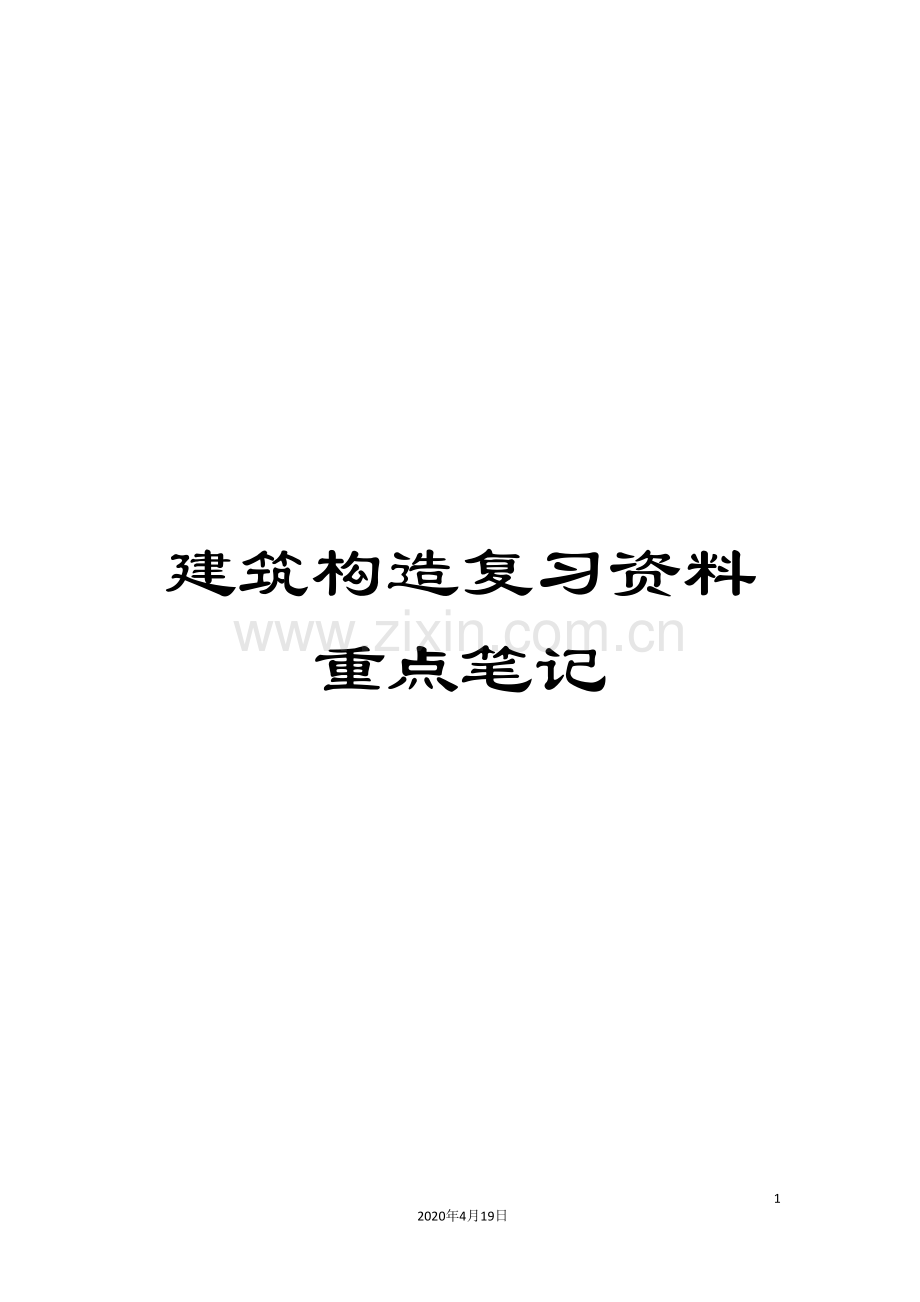

建筑构造复习资料重点笔记.doc

建筑构造复习资料重点笔记942020年4月19日文档仅供参考，不当之处，请联系改正。1. 房屋构造组成：基础、墙、楼板和地面层、楼梯、屋顶、门窗。2. 建筑层数分类：住宅建筑层数分类：1-3为低层、4-6为多层、10层以上为高层。公共建筑层数分类：总高度超过24M者为高层，不包括高度超过24M的单层建筑，此高度为中国消防补救之极限高度。超高层建筑层数分类：超过100M。3. 按房屋承重结构的材料可分为5类：木结构、砖石结构、钢筋混凝土结构、钢结构、混合结构。4. 建筑耐火等级：一级的耐火性能好，四级最差。5. 影响建筑构造的因素：外界作用力、气候条件、人为因素。6. 建筑模数协调中，规定了那几种尺寸？及相互关系如何？建筑模数规定了标志尺寸、构造尺寸和实际尺寸。一般情况下，标志尺寸减去缝隙为构造尺寸。实际尺寸与构造尺寸间的差数应符合建筑公差规定。7. 定位轴线-确定开间和柱距、进深或跨度的线称为定位轴线，定位线用于确定模数化构件尺寸。一般砖混结构建筑是连续的模数化网格，常采用单轴线定位法。单轴线定位法应按模数化空间网格设置，定位轴线与主网格线重合，平面网格采用3M，竖向网格采用1M。8. 墙体类型按受力情况分类：承重墙、非承重墙。墙体类型按施工方法分类：块材墙、板材墙。9. 结构布置是指：梁、板、墙、柱等结构构件在房屋中的总体布局，其分类：横墙承重方案、纵墙承重方案、纵横墙承重方案、半框架承重方案。10. 标准砖尺寸：240x115x53，长、宽、厚之比：4：2：1。烧结普通砖、非烧结硅酸盐砖和承重粘土空心砖的强度的等级分6级：MU30、MU25、MU20、MU15、MU10和MU7.5。11. 墙身防潮：防潮层的位置：当室内地面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内，低与室内地坪60mm处,同时应至少高与室外地面150mm,防止雨水溅湿墙面。12. 过梁的作用及种类?过梁用来支撑门窗洞口上墙体的荷重，承重墙上的过梁还要支撑楼板荷载，过梁是承重构件，其物分三种：钢筋混凝土过梁、平拱砖过梁、钢筋过梁。13. 圈梁的作用及种类?圈梁的作用是增加房屋的整体钢度和稳定性，减轻地基不均匀沉降对房屋的破坏，抵抗地震力的影响。其物分两种：钢筋混凝土圈梁、钢筋圈梁。14. 楼板层基本组成：面层、楼板、顶棚。钢筋混凝土楼板的施工方法不同分为现浇式、装配式、装配整体式。15. 装配式楼板有哪些类型及构造特点如何？类型：平板：当板的跨度在2.4M以内，板的厚度为60M左右，常将板作为实心板。槽行板：当板的跨度尺寸较大时，为了减轻板的自重，根据板的受力情况，可将板作为由肋和板构成。预制板的长度应与房屋的开间或进深一致，长度一般为300MM的倍数；板的宽度根据制作、吊装和运输条件以及有利于板的排列组合确定，一般为100MM的倍数；板的截面尺寸须经过计算确定，在确定板的截面高度时，还应该考虑与砖的尺寸相配合，以便于墙的砌筑。16. 空心板两端构造怎样处理？为什么？17. 饰面装修基层可为实体基层和骨架基层。18. 抹灰按质量要求和主要工序划分：普通抹灰：一层低灰，一层面灰，总厚度不大于18MM中级抹灰：一层低灰，一层中灰，一层面灰，总厚度不大于20MM高级抹灰：一层低灰，数层中灰，一层面灰，总厚度不大于25MM19. 凡在墙体外表面不做任何外加饰面的墙体称为清水墙，反之混水墙。20. 楼梯一般由梯段、平台、栏杆扶手。预制装配式钢筋混凝土楼梯按其构造方式分为梁承式、墙承式、墙悬臂式。21. 屋面排水形式：1.材料找坡：材料找坡适用于坡度为5%以内，跨度不大的平屋顶。2.结构找坡.22. 屋顶排水方式1.无组织排水 2.有组织排水，使雨水有组织地排到檐沟中，经过水落口排至水落斗，再经过水落管排到室外，最后排往城市地下排水管道系统。有组织排水常见方案檐沟外排水、女儿墙排水、内排水23. 卷材防水屋面多层材料叠合而成，按各层的作用分别为：结构层、找平层、结合层、防水层、保护层。找平层一般采用20MM厚1：3水泥沙浆，也可采用1：8沥青沙浆。防水层做法：在找平层上刷冷底子油一道，将调制好的沥青胶均匀涂刷在找平层，边刷边铺油毡，铺好后刷沥青胶再铺油毡，如此交替进行至防水所需层数为止，最后一层油毡面上仍需刷一层沥青胶。保护层的构造做法一般有：用沥青砂浆铺贴缸砖、大阶砖、混凝土板等板材：在防水层上现浇30-40MM厚细石混凝土24. 分格缝构造分格缝（又称分仓缝）是一种设置在刚性防水层中的变形缝，其作用：1.大面积的整体现浇混凝土防水层受气温影响产生的温度变形较大，容易导致混凝土开裂。2.在荷载作用水屋面会产生扭曲变形，支撑端翘起，易于引起混凝土防水层开裂，如在这些部分预留分格缝就可避免防水层开裂。25. 平屋顶的保温层怎样设置？保温层的位置有两种处理方式：1.将保温层放在结构层之上，防水层之下，成为封闭的保温层。这种方式一般叫做正置式保温，也叫内置式保温。2.将保温度放在防水层之上，成为敞露的保温层，这种方式一般叫做倒置式保温，也叫外置式保温。26. 平屋顶的隔热与通风有几种做法？屋顶间层通风隔热、屋顶蓄水隔热、屋顶植被隔热、屋顶发射阳光隔热等。27. 门框的安装根据施工方式分后塞口和先立口两种。28. 常见平开窗分：外开窗、内开窗、双开窗。29. 内开窗与外开窗的构造方法有那些不同？外开窗窗扇向室内开启，窗框裁口在外侧，窗扇开启时不占室内空间，不影响室内活动，有利于家具布置，防水性较好，为了利于防水，中横框常加做披水。内开窗窗框栽口在内侧，窗扇向室内开启，防水性差，因此需在窗扇的下冒头上做披水，窗框的下框设排水孔等特殊处理。门窗框与墙体等的连接固定点，每边不得少与两点，且艰巨不得大于0.7M。30. 基础是建筑地面以上的承重构件，它承受建筑物上部结构传下来的全部何载，并把这些何载连同本身的重量一起传地基上，地基则是承受由基础传下的何载的土层。31. 基础的埋置深度:由室外的地面到基础底面的距离，叫基础的埋置深度。基础的埋置深度小于等于5M者为浅基础，大于5M者为深基础。基础的埋置深一般不应小于500MM。32. 按基础材料不同可分为：砖基础、石基础、混凝土基础、毛石混凝土基础、钢筋混凝土基础等。按基础传力情况不同可分为：刚性基础、柔性基础。33. 工业建筑的类型：工业化建筑一般是按建筑结构的类型和生产施工工艺的不同进行分类的，工业化建筑的结构主要是发展不同材料的剪力墙结构和以混凝土为主要材料的框架结构。按结构类型与施工工艺的综合特征将工业化建筑划分以下几类：砌块建筑、大板建筑、框架板材建筑、滑模建筑、升板建筑和盒子建筑。34. 砌块按其构造形式一般分为实心砌块和空心砌块。按质量大小和尺寸大小分为三类：小型砌块（每块200N以下）、中型砌块（每块3500N以下）、大型砌块（每块3500N以上）。35. 砌块排列设计应满足下列要求：1.上下皮砌块应错缝搭接，做到排列整齐，有规律，尽量减少通缝，使砌块墙具有足够的整体性和稳定性；2.内外墙交接处和转交处，砌块也应彼此搭接；3.应优先采用大规格的砌块，使主砌块的总数量在70%以上，4.为了减少砌块的规格，在砌体中允许用极少量的普通砖来攘砌填缝。5.当采用混凝土空心砌块时，上下皮砌块应孔对孔、肋对肋、使上下皮砌块之间有足够的接触面，以扩大受压面积。36. 楼板和屋面板为了加强屋面的整体刚度，宜用整间的预应力混凝土大楼板和屋面板。板材连接是大板建筑非常关键，板材连接有干法连接和湿法连接两种。1974年芝加哥以束筒结构形式建筑的西尔斯大厦，共110层，总高443米。联合国教科文组织所属世界高层建筑委员会建议按高层建筑的高度分为四类：1.9-16层（最高到50M）2.17-25层（最高到75M）3.26-40层（最高到100M）4.40层以上（即超高层建筑）。高层民用建筑设计放火规范（GB50045-95）中规定，10层和超过10层的居住建筑和超过24M高的其它民用建筑为高层建筑。37. 从建筑材料来划分高层建筑的结构形式：砌体结构、钢结构、钢筋混凝土结构。38. 高度建筑的结构体系：纯框架结构、纯剪力墙体系、框架-剪力枪体系、筒体体系。39. 玻璃幕墙以其构造方式分为有框和无框。玻璃幕墙以施工方法分为现场组装（元件式幕墙）和预制装配。40. 地下室防潮与防水的几种做法？当最高地下水位低于地下室低坪0.3-0.5M而无滞水可能时，地下室外墙和底板只受到土层中潮气影响，这是，一般只作防潮处理。其构造是在地下室顶板和底板中间设置水平防潮层：在地下室外墙外侧先做20MM厚1：2.5水泥砂浆找平层，并高出散水300MM以上，然后刷冷底子油一道，热沥青两道（至散水底），最后在地下室外墙外侧回填隔水层。地下室的防水处理有卷材防水、防水混凝土防水、弹性材料防水。41. 建筑装修根据使用材料不同，能够分为无机装修材料（铝合金、大理石、玻璃等）和有机装修材料（木材、竹材、有机高分子材料等）42. 天然石材的安装：栓挂法、连接件挂装法、聚脂砂浆固定法。43. 人造石材墙面的安装方法应根据板材的厚度而分别采用栓挂法和粘贴法。44. 吊顶的形式：连片式、分层式、立体式、悬挂式。45. 吊顶的构造组成：基层（由吊筋、主龙骨和次龙骨组成）、面层。46. 在建筑物外墙上的遮阳措施，常见以下4种：水平遮阳、垂直遮阳、综合遮阳、挡板遮阳。47. 大跨度建筑一般是指跨度在30M以上的建筑。第一部分：考研建筑构造复习资料1世界建筑委员会的高层建筑分类标准，中国高层建筑的分类标准。(P2、联合国教科文组织所属世界高层建筑委员会建议按高层建筑高度的高度分四类：第一类：916层（最高到50米）第二类：1725层（最高75米）第三类：2640层（最高到100）第四类：40层以上（及超高层建筑）中国高层建筑高度的标准【待议】:建筑物室外地面到其建筑檐口或屋面面层的高度，屋顶上的水箱间、电梯间机房、排烟机房和楼梯间出入口小间等不计入高度。2高层建筑防火规范GB50045-95中规定的高层建筑定义：10层及十层以上的居住建筑（包括首层设置商业服务网点的住宅）和建筑高度超过24的公共建筑为高层建筑。3以材料来划分的高层结建筑构形式：砌体结构、钢筋混凝土结构、钢结构、钢混过凝土混合结构4高层建筑结构体系：1）、纯框架结构2）、纯剪力墙体系3）、筒体体系4）、体系组合（框支剪力墙体系、框架剪力墙体系、框架筒体体系、筒中筒体系、束筒体系）5高层建筑纯框架体系框架体系框架梁断面尺寸：根据国情,框架梁的跨度在49米比较经济。梁截面高度（h）根据梁跨度（L）来估算，h=（1/151/10）L。梁宽度b=（1/21/3）h6纯剪力墙体系特点：侧向刚度大、侧移小，属刚性结构体系。由于剪力墙的间距比较小，因此建筑平面布置不够灵活，而且剪力墙宜双向布置及自上到下连续布置，避免刚度突变。门窗洞口宜上下对齐，成列布置。7、框剪结构体系中，剪力墙布置应符合哪些原则？P9答：剪力墙布置原则：应沿建筑平面的两个主轴方向布置，保证能够承担来自任何方向的水平地震作用；剪力墙的数量要适当；每个方向剪力墙的布置均应尽量做到分散，均匀，周边，对称四准则。8、框筒（空腹筒体）体系中矩形平面长短尺寸的关系是？答：矩形平面长短边之比应不大于，而且边长不大于。9、筒中筒结构中怎样保证内外筒共同工作？答：在筒中筒结构中，为保证外框筒的整体工作，开窗面积不宜大于，不得大于。为保证内外筒的共同工作，内筒长度L1不应小于外筒长度L的1/3；同样，内筒宽度B1也不应小于外筒宽度B的1/3。10、框架筒体体系的特点。P11答：由筒体和框架共同组成，在该体系中，由于筒体的存在，使得它的刚度大大加强，能抵抗更大的侧向力作用。同时，该体系能充分有效利用建筑面积，具有良好的技术经济指标。其中，核心筒框架体系主要用于平面形状比较规整，并采用核心式建筑平面布置的方案。而多筒框架体系有多个筒体，适应能力更强，但平面利用率也会因多个筒体而有所降低。11、筒中筒体系的特点。答：由两个及两个以上的筒体内外嵌套所组成。筒中筒结构形成的内部空间较大，加上其抗侧性能好，特别适用于建造办公，旅馆等多功能的超高层建筑；比单筒的抗侧力水平力要强的多。一般来讲，外圈的框筒具有很大的整体抗弯能力，但它的抗剪力能力不高；内圈的墙筒抗弯能力比框筒小，但它的抗剪力能力很强。12、束筒体系特点。答：由两个及两个以上框筒并列连接在一起的结构体系，束筒中的每一个框筒单元，能够是圆形，方形，矩形，三角形，体形，弧形或其它任何形状，而且每一个单筒都能够根据实际需要，在任何高度处终止，而不影响整个结构体系的完整性。束筒体系在抗弯能力，抗剪能力和侧向刚度方面均得到较大提高。束筒体系建筑设计更加灵活多变，应用范围更广。13,高层现浇楼板构造，压型钢板构造新版P22图12814高层民用建筑的每个防火分区的安全出口设计P49高层民用建筑每个防火分区的安全出口不应小于两个，并应注意每部楼梯的服务面积及两部楼梯的距离设置，具体来说，安全出口之间的距离不应小于5米，而最大距离应根据建筑物类别区别对待。P50表1615，高层民用建筑疏散楼梯设计1接近电梯厅。因为人们在紧急情况下首先选择自己习惯经常使用的方向和路线，因此有助于疏散。2有双向疏散出口。疏散楼梯位于标准层两端，在一个方向疏散受阻的情况下，人们必然折回另一个方向。16，哪类建筑需要设置防烟楼梯间一类建筑和建筑超过32米的二类高层建筑以及超过11层的通廊式住宅、超过18层的单元式住宅、高层塔式住宅均应设防烟楼梯间。17，防烟楼梯间设计要求1楼梯间入口处应设前室或阳台、凹廊等，图168P512前室面积公共建筑不应小于6平方米，居住建筑不应小于4.5平方米，若与消防电梯合用前室则不应小于10平方米公共建筑和6平方米居住建筑3楼梯间的前室应设防烟排烟措施。4通向前室和楼梯间的门均应设乙级防火门，并应向疏散方向开。实例图169P5118到楼梯的特点剪刀楼梯的特点是在同一楼梯间内具有两条垂直方向疏散通道的功能，在平面设计中即节约空间又达到双向疏散的作用。设计过程中应满足以下要求：剪刀楼梯间应按防烟楼梯间要求设置，两梯段之间应分隔为两座独立的梯间，保持两条疏散通道或成为各自独立的空间。高层旅馆、办公楼等公共建筑的剪刀楼梯间，要求每个楼层都布置两个防烟前室。塔式高层住宅可设置一个防烟前室。但两座楼梯间应分别设加压送风系统。19.那些建筑应设封闭楼梯？P51高层建筑裙房以及建筑高度不超过32m的二类高层建筑、1218层的单元式住宅、11层及11层以下的通廊式住宅应设封闭楼梯间。20.那些建筑应设置消防电梯？P53 高层民用建筑设计防火规范GB5004595( )规定，一类公共建筑、塔式住宅、12层及12层以上的单元式住宅和通廊式住宅、高度超过32m的其它二类公共建筑均应设置消防电梯。21.高层建筑中楼梯和电梯的平面布置P47图1-69（第三版）P50图167（第四版）22.高层建筑消防电梯的设计P50根据每层建筑面积大小来设置消防电梯数量：当不大于1500m时设一台，大于1500m时设两台，大于4500m时设三台。消防电梯应设前室，其面积居住建筑不小于4.5m，公共建筑不小于6m，若与防烟楼梯间合用时居住建筑不小于6m,公共建筑不小于10m。23.自动扶梯载客量计算P56自动扶梯的理论载客量为400013500人次/h。起计算方法如下：Q=(n*v*3600)/0.40式中Q每小时载客人次V扶梯速度N每级踏板站靠人数600mm踏板n=1800mm踏板n=1.51000mm踏板n=224.高层民用防火规范中关于避难层的设置P57建筑高度超过100m的公共建筑，应设置避难层（间），首层至第一个避难层或两个避难层之间，不宜超过15层。避难层净面积应按5人/m计算。避难层可兼做设备层，避难层应设消防电梯出口，并设消防专用电话。（避难层有敞开式和封闭式两种设置方式：敞开式及外墙为柱廊式，装有可开启的百叶窗，烟雾可直接排出室外，不需要设置机械排烟设施，造价低，在当前高层建筑中广泛采用；封闭式是在不具备自然排烟条件或使用功能，或立面要求不能做敞开或只能选用有排烟装置的情况下不值得避难层）25、超高层建筑屋顶直升飞机停机坪的设计：建筑高度超过100米、且标准层面积超过1000的公共建筑，已设置屋顶直升飞机停机坪，并需做到以下几点：（1）必须避开高出屋顶的设备机房、电梯机房、水箱间、共用天线等突出物，并保证与其距离不小于5米（2）停机坪为圆形时，其直径应为D+10米，D为飞机旋翼直径。如为矩形，则短边宽度应不小于机身长度（3）停机坪周围设8001000高的安全护栏（4）通向停机坪的出口应不小于2个，每个宽度不小于0.9米（5）停机坪适当部位应设消火栓另外，停机坪的承载能力应根据当地消防部门使用的直升飞机型号而定。起降区要考虑动荷载的冲击力为保证夜间起降安全，应设置照明装置，灯之间的间距不大于3米。应在停机坪两个方向设着陆方向灯，间距为0.64米。泛光灯则应设在与着陆灯相反的方向，并高出地面1.5米26、大跨度建筑的定义大跨度建筑一般是指跨度在30米以上的建筑，中国现行钢结构规范则规定跨度在60米以上的结构为大跨度结构27、拱结构特点：由于拱呈曲面形状，在外力作用下，拱内的弯矩值能够降低到最小限度，主要内力变为轴向压力，且应力分布均匀，能充分利用材料的强度，比同样跨度的梁结构断面小，故拱能跨越较大的空间。可是拱在承受荷载后将产生横向推力，为保持结构的稳定性，必须设置宽厚坚固的拱脚支座抵抗横推力，常见的方式是在拱的两侧做两道厚墙来支承拱，墙厚随拱跨增大而加厚。很显然，这会使建筑的平面空间组合受到约束。拱的应力主要为轴向压力，结构材料应选用抗压性能好的材料28、拱结构解决水平推力的方式（1）在拱脚支座处社水平拉杆来抵消拱推力（2）在拱的两侧设置框架来抵抗水平推力（3）当水平推力不太大，或地质条件较好时，落地拱的推力可由基础直接承受29、拱结构矢高尺寸一般拱屋顶的矢高为拱跨的1/71/5，最小不小于1/10.采用卷材屋面时，矢高不应大于1/8，混凝土自防水屋面的矢高一般取1/630、网架结构特点网格结构是一种由多根杆件以一定规律经过节点组成的空间结构，具有下列优点：（1）杆件之间互相其支撑作用，形成多向受力的空间结构，故其整体性强、稳定性好、空间刚度大，有利于抗震（2）当荷载的作用于网格各节点时，杆件主要承受轴向力，故能充分发挥材料的强度，节省材料（3）结构高度小，能够有效的利用空间（4）结构的杆件规格统一，有利于工厂生产（5）形式多样，可创造丰富多彩的建筑形式网格结构主要用来建造大跨度公共建筑的屋顶，适用于多种平面形状，如圆形、方形、三角形、多边形等各种平面的建筑网格结构按其外形分为平板网格结构（网架）和曲面网格结构（网壳）网架一般是双层的，也可做成多层的，网壳能够是单层的，也能够使多层的网架自身不产生推力，支座为简支，构造比较简单，能够适用于各种形状的建筑平面，应用比较广泛，网架按其构造方式不同，可分为交叉桁架体系和角锥体系。（1）交叉桁架体系：两向交叉桁架构成的平板网架：（正放网架：一般适用于正方形或近似正方形的建筑平面，这样可使两个方向的桁架跨度接近，才能共同受力发挥空间作用。斜放网架：外形较美观，刚度较好，用钢量较省。特别是跨度比较大时优越性更明显。同时斜放网架不会因使用长条形矩形建筑平面而削弱其空间受力状态，因此斜放网架比正放网架使用的范围更宽广。三向交叉桁架构成的平板网架：由三个方向的网架相互以60度夹角组成。它比两向交叉桁架的刚度大、杆件内力更均匀、能跨越更大的空间，但其节点构造复杂。特别适用于三角形、梯形、六边形、八边形、圆形的平面建筑（2）角锥体系平板网架：分别由三角锥、四角锥、六角锥等椎体单元组成。这类网架比交叉桁架体系平板网架的刚度大、受力情况好。并可事先在工厂与支撑标准椎体单元，对运输和安装均很方便。31、32三，四角锥体系平板网架平面图和立面图的画法P117自己看吧，嘿嘿33.网架结构的屋面排水坡度怎样形成？P118拱形和穹形网架由自身的曲面自然形成一定的排水坡度。平板网架的排水坡度一般为2%5%，坡度的形成方法有两种：一是网架自身起拱，屋面板或檩条直接搁于网架节点上，这种方法使网架的各节点标高变化复杂，特别是正方形四坡水屋顶更复杂，故较少采用；另一种是在网架上弦节点加焊短钢管或角钢找出屋面坡度，这种方法网架本身是平放的，构造较简单，网架各节点标高一定，容易控制，故应用较广。34.壳体结构常见的形式有哪些？P123薄壳结构形式很多，常见的有筒壳、圆顶壳、双曲扁壳、鞍形壳等四种。35.折板结构的特点？P121折板结构呈空间受力状态，具有良好的力学性能，结构厚度薄，省材料，可预置装配，省模版，构造简单。折板结构可用来制造大跨度屋顶，也可用作外墙。36.折板结构矢高尺寸？P121跨度与波长之比大于等于1时称为长折板，小于1时称为短折板。为了获得良好的力学性能，长折板的矢高不宜小于跨度的1/151/10，短折板的矢高则不宜小于波长的1/8。37.薄壳结构的壳体厚度尺寸？P123为其跨度的几百分之一。、38悬索结构的特点：P116悬索结构的主要优点：（1）、充分发挥材料的力学性能，利用钢索来受拉、钢筋混凝边缘构件来受压受弯，因而节省大量材料，减轻结构自重，比普通钢结构建筑节省钢材50%；（2）、由于主要构件承受拉力，其外形与一般传统建筑迥异，因而其建筑造型给人以新鲜感，且形式多样，可适合于方形、矩形、椭圆形等不同的平面形式；（3）、由于它受力合理，自重轻，故能跨越巨大的空间而不需要在中间加支点，为建筑功能的灵活安排提供了非常有利的条件；（4）、悬索结构的施工比起其它大跨度建筑更方便更快速，因钢索自重轻，不需要大型施工设备便可进行安装。悬索结构的主要缺点:在强风吸引力的作用下容易丧失稳定而破坏，故在设计中应加以周密考虑。39、充气膜结构的特点：P125充气膜结构兼有承重和维护双重功能，故大大简化了建筑构造。薄膜充气后均匀受拉，能充分发挥材料的力学性能，省材料，加之薄膜本身很轻，因而能够覆盖巨大的空间。这种结构的造型美观，且能适用于各种形状的平面。薄膜材料的透明度高，即使跨度很大的建筑不设天窗也能满足采光要求。40、各种大跨建筑结构内力分析。41、中庭采光设计地面获得直接光数量与哪些因素有关：P145庭院本身的比例长、宽、高之间的比例关系决定了庭院光照水平的变化程度。宽敞而低矮的中庭，地面获得的直射光数量多；窄而高的中庭，直射光的数量少。42、中庭采取的防火措施。P147高层建筑中庭的防火措施：中庭防火分区面积应按上、下层连通的面积叠加计算，当超过一个防火分区时，应采取以下防火措施:（1）、房间与中庭回廊相通的门窗应设自动关闭的乙级防火门窗；（2）、于中庭相通的过厅通道，应设乙级防火门或耐火极限大于3h的防火卷帘门分隔；（3）、中庭每层回廊应设有自动灭火系统；（4）、中庭每层回廊应设火灾自动报警设备；43、工业化建筑的特征：P161四个方面：标准化、机械化、工厂化、组织管理科学化。44、砌块建筑构造特点：P1631、砌块墙应事先作排列设计2、砌块建筑每层楼都应设圈梁3、砌块墙芯柱处理4、砌块墙外饰面处理45大板建筑的构造特点P165优点1由于装配化程度高，建设速度快，可缩短工期提高劳动生产率，国外经验认为一般的传统施工方法可缩短工期40%-50%，节约劳动力30%40%2施工现场湿作业少，因此施工不受天气和季节的影响，由于大部分工作移入工厂进行，改进了工人的劳动条件3板材的承载能力比砖混结构高，因而可减少墙厚和结构自重，对抗震有力，而且扩大了使用面积（5%-10%）缺点1一次性投资大，也就是先要投入一部分资金修建大板工厂2需要大型的吊装运输设备，而且在坡地或狭窄路上运输比较困难钢材和水泥的用量比砖混结构大，房屋的造价也比砖混高（20%-30%）46装配式钢筋混凝土框架，梁板柱的连接P178-180梁与柱的连接方法1叠合梁现浇连接2浆锚叠压连接图p179楼板与梁的连接方法1楼板与叠合梁现浇连接楼板与柱的连接方法1现浇连接2浆锚叠压连接3后张预应力连接47框板建筑外墙板类型P1801单一材料的混凝土墙板2复合材料墙板3玻璃幕墙4金属幕墙48多层大板建筑内墙厚度P183内墙厚度应满足楼板搁置长度的需要，内纵墙厚度应满足房屋刚度的要求，两者厚度最好统一。当大模板建筑体系只用于多层住宅时，一般内墙为140mm。对于高层住宅，内墙厚度为160mm49大板建筑的板材连接P173连接方法分干法连接和湿法连接50大模板建筑特征P181所谓大模板建筑是指用工具式大模板来现浇混凝土楼板和墙体的一种建筑。其优点是：（1）由于采用现浇施工，可不必建造预制混凝土板材的大板厂，故一次性投资比大板建筑少得多，当采用部分预制构件时，其需要量也不及大板建筑那样；（2）现浇施工是构件与构件之间的连接方法大为简化，而且结构的整体性好，刚度增大，使结构的抗震能力与抗风能力大大提高了；（3）现场施工能够减少建筑材料的多次转运，从而可使建筑造价比大板建筑低。缺点是：现场工作量大，在寒冷地区，冬期施工需要采用电热模板升温，增加了能耗，水泥用量也偏高。51滑模建筑的特点P185优点：（1）结构整体性好，提高了结构的抗震能力（2）机械化程度高，施工速度快，（3）模板数量少且利用率高（4）施工时所需场地小。但用这种方法建造房屋，操作精度要求高，墙体垂直度不能有偏差，否则将酿成事故。52升板建筑的工序环节P187第一步是做基础，即在平整好的场地开挖基槽，浇注柱基础。第二步是在基础上立柱子，大多采用预制柱。第三步是打地坪，先作地坪的目的是为了在上面叠层预制楼板。第四步是叠层预制楼板和屋面板，板与板之间用隔离剂分开，注意柱子是套在楼面和屋面板中的，楼板与柱交界处需留必要的缝隙。第五步是逐层提升，即将预制好的楼板和屋面板由上而下逐层提升。为了避免在提升过程中柱子失去稳定性而使房屋倒塌，楼屋面板不能一次就提升到设计位置，而是分若干次进行，要防止上重下轻。第六步是逐层就位，即从底层到顶层逐层将楼板和屋面板分别固定在各自的设计位置上。53专用体系通用体系P192所谓专用体系（又称封闭体系）是指以定型房屋为基础进行构配件配套的一种体系，其产品是定型房屋通用体系（又称开放体系）是以通用构配件为基础，进行多样化房屋组合的一种体系，其产品是定型构配件。第二部分：构造精简版建筑构造资料总结第一章概述建筑：是建筑物和构造物的总称。P建筑物：是指人们在其中生产、生活或进行其它活动的房屋或场所。P1构造物：是人们一般不直接在内进行生产、生活活动的建筑。P1建筑物的分类方式：1、按使用功能分类（民用建筑、工业建筑、农业建筑、园林建筑）；2、按主要承重结构所用材料分类（木结构建筑、混合结构建筑、钢筋混凝土结构建筑、钢结构建筑、其它类型建筑）；3、按建筑物层数或总高度分类；4、按施工方法分类（全装配式建筑、全现浇式建筑、部分现浇部分装配式建筑）；5、按建筑物的规模和数量分类（大量性建筑、大型性建筑）。P1P2建筑模数：是选定的标准尺度单位，作为建筑空间、构配件、建筑制品以及有关设备等尺寸相互间协调的基础和增值单位。P5基本模数：是模数协调中选用的基本尺寸单位，其数值规定为100mm，符号为M，即1M100mm。P5导出模数：分为扩大模数和分模数。扩大模数：是基本模数的整数倍（如3M、6M）；分模数：是基本模数的分数倍（如1/2M、1/5M、1/10M）。P5标志尺寸：用以标注建筑物定位轴线之间的距离以及建筑制品、建筑构配件、有关设备位置界限之间的尺寸。P7构造尺寸：是建筑制品、建筑构配件等的设计尺寸。构造尺寸加上缝隙尺寸等于标志尺寸。实际尺寸：是建筑制品、建筑构配件等生产制作后的实际尺寸。（实际尺寸与构造尺寸之间的差数应符合允许的误差数值）。常见专业名词：P91、横向指建筑物的宽度方向；纵向指建筑物的长度方向。2、横向轴线平行建筑物宽度方向设置的轴线：纵向轴线平行建筑物长度方向设置的轴线：3、开间两条横向定位轴线之间的距离：进深两条纵向定位轴线之间的距离。4、层高指层间的高度，即地面至楼面或楼面至楼面的高度（顶层为顶层楼面到屋顶板上皮的高度）；净高楼面或地面与上部楼板底面成吊底底面之间的距离（其中那段空间也称为净空）；建筑总高度指室外地坪至檐口顶部的总高度。5、建筑面积指建筑物外包尺寸的乘积再乘以层数，由使用面积、交通面积和结构面积组成；结构面积指墙体、柱子等所占的面积；交通面积指走廊、门厅、过厅、楼梯、坡道、电梯、自动扶梯等所占的净面积；使用面积指主要使用房间和辅助使用房间的净面积。第二章地基与基础地基：是基础下面承受其传来全部荷载的土层。地基承受建筑物荷载而产生的应力和应变随着土层深度的增加而减小，在达到一定深度以后就能够忽略不计。P10基础：是指埋在地面以下的承重构件。它承受上部建筑传递下来的全部荷载，并将这些荷载连同自重传给下面的土层。P10地基常见的三种加固方式：P111、换土法：当地基土为淤泥、冲填土、杂填土及其它高压缩性土时，应采用换土法。2、压实法：对于有一定含水量的地基土能够经过夯实、碾压和振动法将土层压实，提高其强度，降低其透水性和压缩性。3、挤密法：以振动或冲击的方法成孔，然后在孔中填入砂、石、土、灰土或其它材料并加以捣实，成为柱体。基础按构造形式分为：独立基础、条形基础、筏形基础、箱形基础、桩基础。P14第三章墙体墙体的作用：1、围护作用（抵御自然现象，起保温、隔热、隔声作用）；2、承重作用；3、分隔作用（将建筑物室内空间与室外空间分隔开来）。P27墙体的设计要求：1、墙体应具有足够的强度和稳定性；2、墙体应具有保温隔热的性能；3、墙体隔声；4、其它要求（防火、防水等）。P28P32砖墙的组砌方式：1、一顺一丁式（整体性好）；2、多顺一丁式；3、每皮顶顺相同式；4、全顺式；5、两平一侧式（每层由两皮顺砖与一皮侧砖组合相间砌筑而成）。P34P35砖的厚度：以标准砖砌筑墙体，常见的厚度为115mm、178mm、240mm、365mm、490mm等，对应简称为12墙（半砖墙）、18墙（3/4砖墙）、24墙（一砖墙）、37墙（一砖半墙）、49墙（二砖墙）。P36砖的局部尺寸：砖墙在砌筑时是以115mm10mm125mm为其组合的模数。P361）、当墙体长度小于1m时，为避免砍砖过多影响砌体强度，设计、施工时应以砖的模数125mm为模数，如240mm115（10）115、365240（10）115、490115（10）240（10）115等。注：()内尺寸为标志尺寸。2）、当墙段长度超过1m时，可不再考虑砖模数的影响。墙脚：是室内地面以下基础以上的这段墙体。墙脚有内墙脚和外墙脚（勒脚）。P39墙身水平防潮层：墙身防潮的做法是在内外墙脚处铺设连续的水平防潮层。P39P41（一）防潮层的位置：1、当室内地面垫层为混凝土密实材料时，内、外墙防潮层应设在垫层范围内，一般底于室内地坪60mm。2、当室内地面垫层为透水性材料时，水平防潮层的位置应平齐于室内地面。3、当室内地面垫层为混凝土密实材料，且内墙面两侧地面出现高差或室内地坪低于室外地面时，应在高低两个墙脚处分别设一道水平防潮层，并在土壤一侧的墙面设垂直防潮层。（二）防潮层做法：1、防水砂浆防潮层：防水砂浆为1：2水泥砂浆加质量分数为3%5%的防水粉，厚度为2025mm（不适用于地基有不均匀沉降的建筑物）。2、油毡防潮层：在防潮层的位置先抹20mm水泥砂浆找平层，上铺一毡二油。（削弱了砖墙整体性，在下端按固定端考虑的砖砌体和有抗震设防要求的建筑中禁止使用）。3、细石混凝土防潮层：在设置防潮层的位置铺设60mm厚与墙等宽的细石混凝土带，内配36或38钢筋（抗裂性能好，防潮效果好，且能与砌体结合为一体）。勒脚：是外墙的墙脚。P41勒脚有三个作用：1、保护墙体防止各种机械性碰撞；2、防止地表水对墙脚的侵蚀；3、可对建筑物立面的处理产生美观效果。简单的说：勒脚应有坚固、防水、美观的三大作用。散水：建筑物四周坡度为3%5%的护坡，能将地表积水排离建筑物。P42明沟：是在建筑物四周设置的排水沟，能将水有组织地导向集水井，然后流入排水系统。其沟底应做成纵坡，坡度0.5%1%。P42门窗洞口上的过梁（承受洞口以上墙体的自重）：常见的有：砖拱过梁（平拱和弧拱）、钢筋砖过梁、钢精混凝土过梁（现浇和预制）三种。P42墙体的加固措施：P461、设置壁柱（当墙体的高度或长度超过一定限值，影响到墙体的稳定性；或墙体受到集中荷载的作用，应增设凸出墙面的壁柱又称扶壁柱，提高墙体的刚度和稳定性）；2、设置门垛（当墙上开设的门窗洞口处于两端转角处或丁字墙交接处时，为了保证墙体的承载能力及稳定性和便于门框的安装，应设置门垛，门垛的长度不应小于120mm）；3、设置圈梁（圈梁的定义：沿外墙四周及部分内墙设置的在同一水平面上的连续闭合交圈的按构造配筋的梁，它作用是与楼板配合加强房屋的空间刚度和整体性
