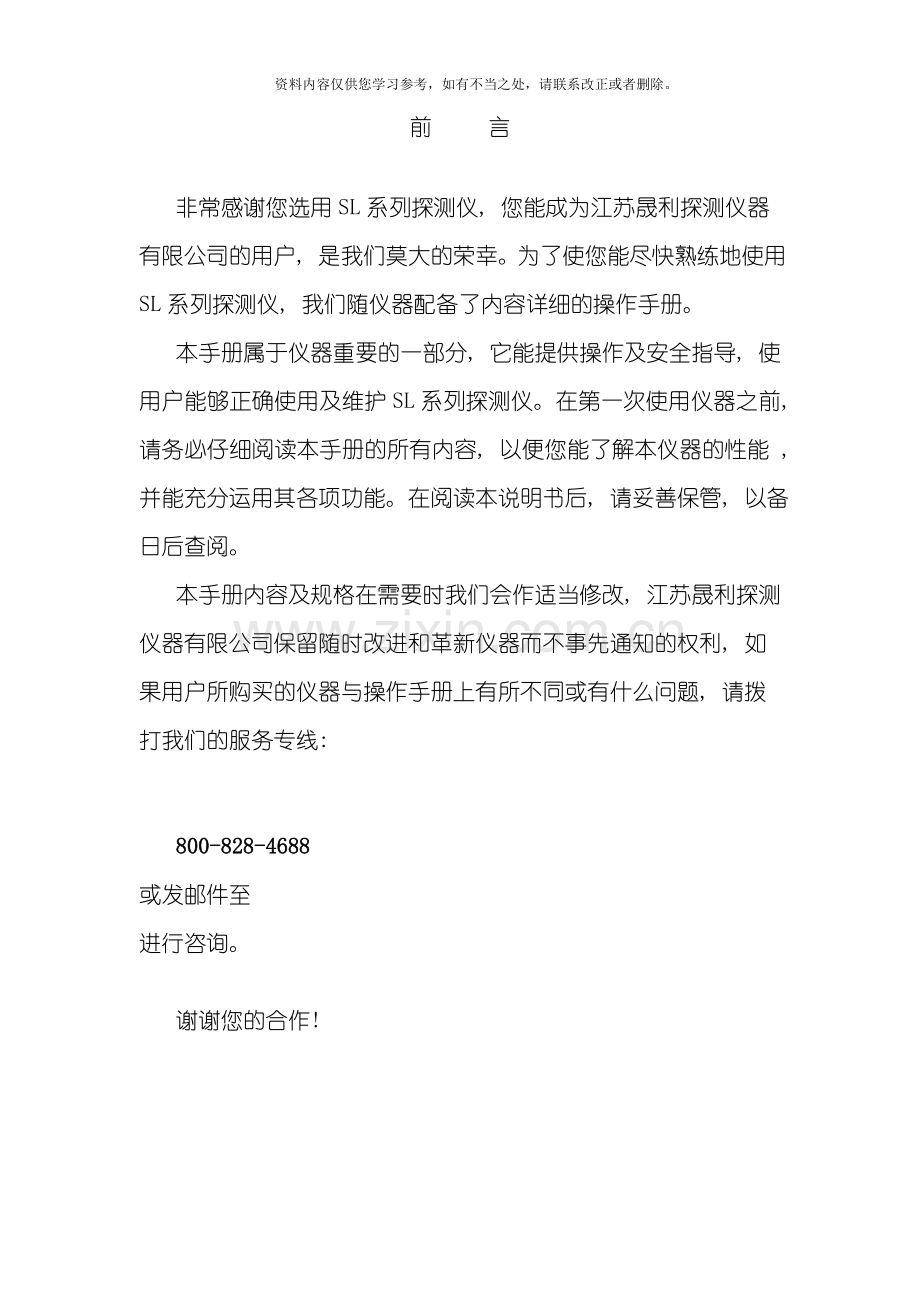

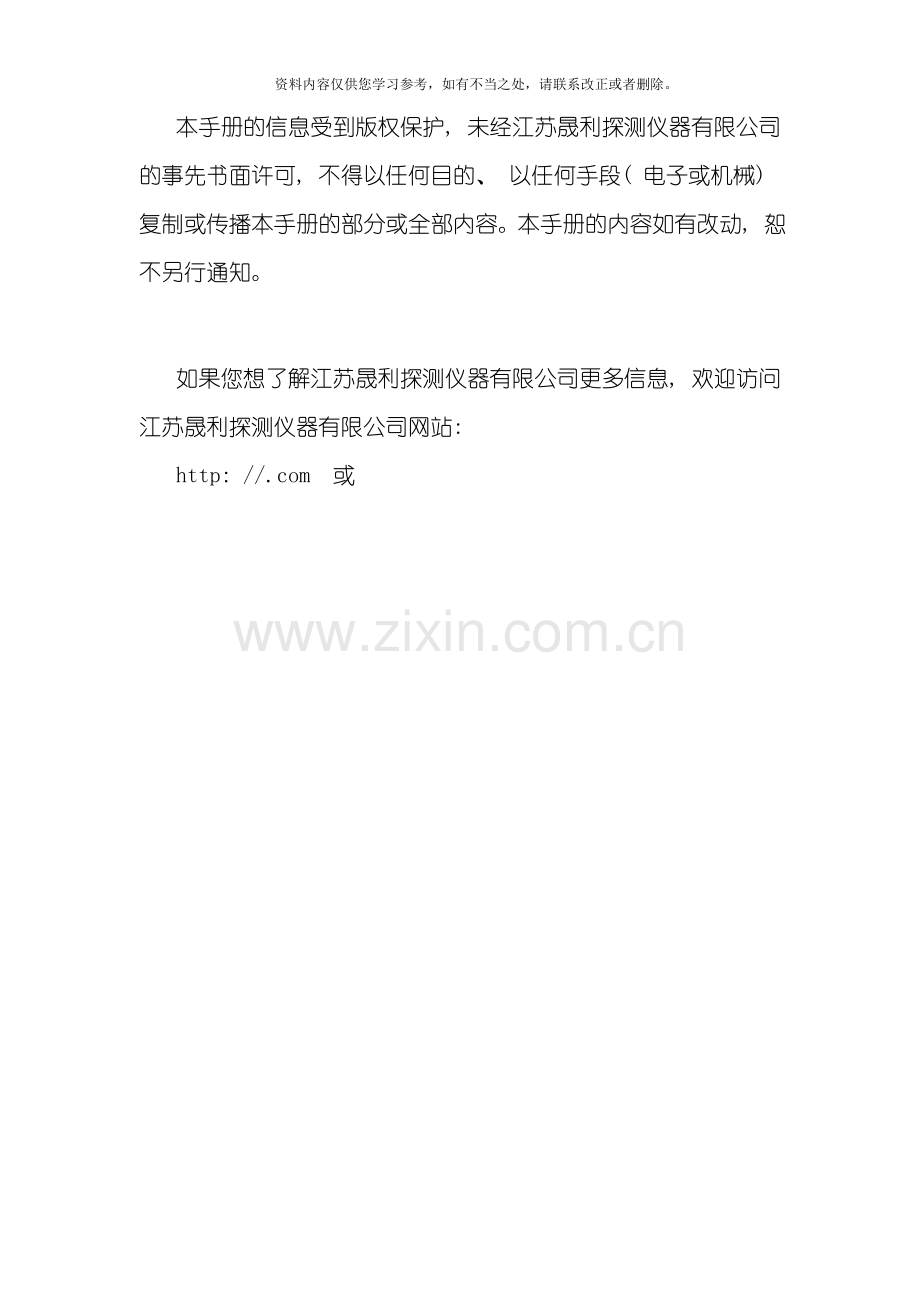

1、资料内容仅供您学习参考,如有不当之处,请联系改正或者删除。本手册的信息受到版权保护, 未经江苏晟利探测仪器有限公司的事先书面许可, 不得以任何目的、 以任何手段( 电子或机械) 复制或传播本手册的部分或全部内容。本手册的内容如有改动, 恕不另行通知。如果您想了解江苏晟利探测仪器有限公司更多信息, 欢迎访问江苏晟利探测仪器有限公司网站: http: /.com 或 前 言非常感谢您选用SL系列探测仪, 您能成为江苏晟利探测仪器有限公司的用户, 是我们莫大的荣幸。为了使您能尽快熟练地使用SL系列探测仪, 我们随仪器配备了内容详细的操作手册。本手册属于仪器重要的一部分, 它能提供操作及安全指导, 使

2、用户能够正确使用及维护SL系列探测仪。在第一次使用仪器之前, 请务必仔细阅读本手册的所有内容, 以便您能了解本仪器的性能 , 并能充分运用其各项功能。在阅读本说明书后, 请妥善保管, 以备日后查阅。本手册内容及规格在需要时我们会作适当修改, 江苏晟利探测仪器有限公司保留随时改进和革新仪器而不事先通知的权利, 如果用户所购买的仪器与操作手册上有所不同或有什么问题, 请拨打我们的服务专线: 800-828-4688或发邮件至进行咨询。谢谢您的合作! 江苏晟利探测仪器有限公司目 录一、 引言4二、 仪器简介4( 一) 仪器的特点4( 二) 仪器系统介绍51、 发射机功能52、 探管仪功能73、 检测

3、仪功能8( 三) 技术参数91、 发射机的技术参数92、 探管仪的技术参数93、 检测仪的技术参数 10三、 仪器的基本操作方法10( 一) 发射机的操作方法10( 二) 探管仪的操作方法13( 三) 检测仪的操作方法16( 四) 充电方法17四、 探管、 测向、 测深的原理18五、 检漏的原理及方法18六、 复杂环境下的探测方法及技巧19七、 仪器的日常维护方法及一般故障处理方法23八、 仪器的使用注意事项23九、 仪器的主、 附件25十、 关于本手册中一些名词术语说明25SL-2818型埋地管道防腐层探测检漏仪一、 引言随着城市现代化的建设和发展, 埋地管线的种类和数量迅速增多, 相应地也

4、出现了涉及地下管线安全运行的各种严峻腐蚀问题。为保证管道的安全运行, 延长管道的使用寿命, 埋地管道的防腐措施的研究已引起世界性关注。埋地管线的防腐层状况是管线管理部门非常关心的问题之一, 由于很多管道从竣工及其后的运行, 经常处在防腐层有破损的状态下, 也因此导致很多管道的阴极保护站建设后不能正常运行, 以致缩短了管道的使用年限, 带来埋地管线因腐蚀而穿孔断裂、 引起泄漏, 严重污染环境, 甚至引发爆炸等问题, 威协居民的生命财产安全, 广大管线业主都希望将事故消灭在萌芽状态, 我们根据这一实际情况, 开发出了全数字智能化的、 多功能的、 强适应性的SL-2818型埋地管道防腐层探测检漏仪,

5、 该仪器在原方法和实现机理上都有较大突破, 体积大大缩小, 重量只有原来仪器的一半, 而且操作更为简便易行, 可靠性和检测准确性都大大提高。该仪器能在不挖开覆土的情况下, 方便而准确地查出埋地管线的位置、 走向、 深度、 防腐层破损点的精确位置, 漏点大小。它彻底改变了国产同类仪器档次不高, 功能不完善, 而国外仪器价格昂贵又不能很好地适应国内防腐层实际的状况, 它是当前国内管线防腐层探测仪器中最先进的仪器之一, 是油田、 化工、 输油、 输气、 水电、 锅检所、 城建等部门为保证埋地管线防腐层施工质量检查和维修检查必备的检测仪器之一。二、 仪器简介( 一) 仪器的特点1、 仪器采用平面化设计

6、, 键盘操作, 提高了野外使用的可靠性; 2、 体积小, 重量轻, 操作方便; 3、 采用全新数字滤波技术; 3、 仪器具有极大值和极小值两种探测方式, 发射机电池电压不足及关机前, 自动向接收机发出提示信号, 关机时的数值自动保存。5、 仪器自动测出管道的对地电阻, 输出信号调制报警信号, 使仪器抗干扰性进一步加强。发射机输出功率随着检测距离增加而自动调节, 检测完毕发射机自动关机, 节电效果显著。6、 发射机电源内置, 采用大容量锂电池供电, 大大减轻了重量。( 二) 仪器系统介绍: SL-2818型埋地管道防腐层探测检漏仪主要包括发射机、 探管仪、 检测仪及其它附件。本仪器全部采用平面化

7、设计方案, 能够防潮和防尘, 提高了野外使用的可靠性。图一 发射机功能示意图1、 发射机功能: 发射机用于向地下管线发射特定频率的电磁波信号, 与接收机配合使用, 方便而准确地对管线进行定位、 测深、 探测防腐层破损点的位置、 大小。其功能示意图如图一所示。( 1) 开和关: 用于打开和关闭发射机电源。( 2) 模式键: 选择自动或手动工作方式; ( 3) 信号键: 连续信号和间歇信号的选择; ( 4) 键: 提高或降低发射功率, 调节功率提升时间和发射机关机时间; ( 5) 功率键: 调整发射机的输出功率范围; ( 6) 确定键: 与测量键和 键配合使用, 对发射机的功率提升时间和关机时间进

8、行设置; ( 7) 复位键: 快速断开发射机的输出, 使发射机的功率提升时间和关机时间恢复为零; ( 8) 测量键: 测量发射机的输出功率( W) 、 输出电压( V) 、 输出电流( mA) 、 输出电阻( ) 、 功率提升时间( Tp) 及发射机的关机时间( Toff) ; ( 9) 电源电压指示, 当电压低于11.5V时必须进行充电; ( 10) 输出信号: 连续信号或间歇信号。( 11) 工作方式: 自动或手动方式。( 12) 发射机工作参数: 输出功率( W) 、 输出电压( V) 、 输出电流( mA) 、 输出阻抗( ) 、 功率提升时间( Tp) 、 发射机关机时间( Toff

9、) ,当某参数下面的三角形指示点亮时, 则对应的参数值就显示在窗口中。( 13) 显示窗口; ( 14) 发射机输出功率范围: 大或中或小。( 15) 输出信号插座; ( 16) 充电和输入插孔; ( 17) 工作: 工作指示灯。发射机工作时亮, 不工作时熄灭。当发射机发射的信号为间歇信号时, 工作指示灯闪烁, 当发射机发射的信号为连续信号时, 工作指示灯常亮。2、 探管仪功能: 探管仪用于探测管线的位置、 走向、 深度。其功能示意图如图二所示。图二 探管仪功能示意图( 1) 开键: 按下开键打开电源。( 2) 关键: 按下关键关闭电源。( 3) 最大值键: 在探管过程中收到的测量信号不断闪烁

10、或发射机输出工作在间歇信号时, 按下最大值键即可测量出某一瞬间的信号最大值, 便于观察, 并显示两个小黑点”: ”进行提示, 再按此键最大值消除。( 4) 音量键: 选择音量高、 中、 低、 关; ( 5) 键: 调整增益大小, 当按下键时, 增益不断增大, 并有间断的提示音, 增益三角形指示数值逐渐增大, 当出现连续的提示音时, 表示增益已调到最大。反之, 当按下键时则增益不断减小, 增益三角形指示数值逐渐减小, 当出现连续的提示音时, 表示增益已调到最小。( 6) 电源指示灯: 探管仪插入充电器并接通220V时指示灯亮。( 7) 充电指示灯: 充电时指示灯亮, 表示充电正常。( 8) 信号

11、强度指示, 与显示窗口中的探测信号的大小相对应。( 9) 增益大小指示: 当调节增益时, 对应的三角形指示灯点亮。( 10) 音量高低指示, 经过音量键设定音量的高低。图三 显示窗口示意图( 11) 显示窗口, 左边显示的是电池电压, 右边显示的是测量到的信号的大小。如图三所示, 7.5表示电池组电压为7.5V, 782表示收到的信号大小为782mV。 3、 检测仪功能: 检测仪用于检测地下管线外防腐层漏蚀点的位置、 大小, 其功能示意图如图四所示。图四 检测仪功能示意图( 1) 开键: 按下开键打开电源。( 2) 关键: 按下关键关闭电源。( 3) 最大值键: 在探管过程中收到的测量信号不断

12、闪烁或发射机输出工作在间歇信号时, 按下最大值键即可测量出某一瞬间的信号最大值, 便于观察, 并显示两个小黑点”: ”进行提示, 再按此键最大值消除。( 4) 音量键: 选择音量高、 中、 低、 关; ( 5) 键: 调整增益大小, 当按下键时, 增益不断增大, 并有间断的提示音, 增益三角形指示数值逐渐增大, 当出现连续的提示音时, 表示增益已调到最大。反之, 当按下键时则增益不断减小, 增益三角形指示数值逐渐减小, 当出现连续的提示音时, 表示增益已调到最小。( 6) 电源指示灯: 检测仪插入充电器并接通220V时指示灯亮。( 7) 充电指示灯: 充电时指示灯亮, 表示充电正常。( 8)

13、信号强度指示, 与显示窗口中的探测信号的大小相对应。( 9) 增益大小指示: 当调节增益时, 对应的三角形指示灯点亮。( 10) 音量高低指示, 经过音量键设定音量的高低。( 11) 显示窗口, 左边显示的是电池电压, 右边显示的是测量到的信号的大小。如图三所示, 7.5表示电池组电压为7.5V, 782表示收到的信号大小为782mV。( 三) 技术参数: 1、 发射机的技术参数: 输出功率: 0.5-25W, 自动调节发射信号方式: 低频调制信号输出阻抗匹配: 5-500, 自动匹配发射距离: 0.03-5Km, 可逐渐向5Km外移动工作电源: 14.8V锂电池工作温度: 20 +50重量:

14、 3.0Kg外形尺寸: 27422598mm32、 探管仪的技术参数: 位置偏差: 10cm; 测深范围: 5m; 工作电源: 7.4V锂电池; 工作温度: 20 +50重量: 0.6Kg外形尺寸: 1659068mm33、 检测仪的技术参数: 检漏精度: 0.25mm2工作电源: 7.4V锂电池; 工作温度: -20 +50重量: 0.6Kg外形尺寸: 1659068mm3三、 仪器的基本操作方法( 一) 发射机的操作: 1、 发射机的连接: 将发射机的输出线的香蕉插头插入发射机的输出插座, 5米输出线的鱼夹接到被查管道的阴极保护检查桩上( 一般管道每隔500米至1000米有一个桩) , 若

15、没有桩, 可接在阀门或露出地面的管道上, 另一根10米输出线沿管道方向成90度放开, 把鱼夹接到接地棒上, 打入地下1米左右。注: ( 1) 若5米输出线上的鱼夹无法接到管道上, 可用仪器所配的连接磁铁进行连接, 先将连接磁铁吸在阀门或裸露的管道上, 然后将鱼夹夹在连接磁铁上即可。图五 联合站处发射机信号加载示意图( 3) 当多条管线的一端相连时( 如联合站处) 对管线进行测量, 应尽量从非连接端加载信号, 这样测量效果较为理想, 其连接方式如图五所示。( 4) 当连续两根管道或两根以上管道排列向前时, 间距不能小于1米, 管与管之间不能有金属导体相连接, 输出线连接周围更不能有短路、 接触不

16、良、 绝缘防腐层大量老化脱落, 无防腐层等现象, 否则发射机功耗特别大, 测试距离将会很近。对于这种情况的探测可参考本手册的第六部分。2、 发射机使用内置大容量锂电池供电, 按下ON键打开发射机, 工作指示灯亮, 显示窗口下面一行三角形指示灯点亮, 点亮三角形指示灯所指示的是电源电压。当电源电压低于11.5V时, 表示电源电压不足, 需要充分电后使用。注: 电池充电方法: 先将充电器输出端口插入充电插孔, 再接通220V交流电源, 这时充电器指示红灯, 仪器则对直流电源进行快速智能充电, 充分后自动停止, 充电器指示绿灯。3、 发射机工作状态设置: 发射机的发射功率有10级可调, 与功率范围相

17、结合可调节发射机的输出功率。( 1) 显示窗口左侧: 自动和手动: 表示发射机的两种工作方式。自动工作方式: 发射机根据所选择的功率进行自动调节其发射功率, 使发射机处于最佳工作状态; 手动工作方式: 当需要对发射机发射功率进行手动设置时, 采用手动工作方式, 它可根据各种不同的测试环境和需要来调节发射机的发射功率。连续和间歇: 表示发射机对管道发射信号的方式: 连续信号或间歇信号。( 2) 显示窗口右侧: 大、 中、 小: 表示发射机的功率范围。( 3) 显示窗口顶端: W: 表示发射机的输出功率; V: 表示发射机的输出电压; mA: 表示发射机的输出电流; : 表示管道和接地棒之间的电阻

18、( 当工作在自动工作方式时, 仪器检测的电阻大于500或小于5时不能工作, 发出提示音, 需改用手动工作方式) : Tp: 表示发射机的功率提升时间( 工作在自动方式起作用) ; Toff: 表示发射机的关机时间( 工作在自动方式或手动方式均起作用) 。( 4) 显示窗口底端一行数字表示电源电压。4、 发射机的使用: 当信号输出线连接好之后, 按下发射机ON键, 打开发射机, 显示窗口中相应的三角形指示灯点亮( 各三角形指示位置为上次关机时所示的位置) 。注: 当电源电压低于11.5V时, 则需对电池进行充电后再用。(1)采用自动工作方式: 开机后, 调节模式键, 将模式指示灯指向自动位置,

19、按动功率键, 选择所需的输出功率范围, 再按下确定键, 发射机自动检测管道和接地棒之间的环路电阻, 5秒钟后, 仪器发出一声长的”嘟”音, 然后自动调节到所设定的功率, 如检测的电阻小于5或大于500时, 自动工作方式不能完成, 并发出几声短促”嘟”的提示音, 这时需改用手动工作方式。功率提升时间Tp和关机时间Toff的设定: 连续按测量键, 使三角形指示指向Tp或Toff, 按下确定键, 显示窗口中的数字开始闪烁, 按下 键来调节功率提升时间或关机时间( 每15分钟为一个单位, 最长设置时间为480分钟) ,当时间设置完成后, 再按下确定键, 则数字停止闪烁, 设置结束, 如果不按确定键,

20、则几秒后, 所设时间也自动停止闪烁, 自动确认, 开始计时, 可进行探测。注: 对于初始功率范围能够根据需要设置, 如果开始设置为大功率, 则不能够进行Tp设定。发射机工作在自动方式, 如要求发射机功率自动调节, 需设定功率提升时间Tp, 如不需自动调节, 就不设定功率提升时间Tp。发射机工作在自动方式, 如设定了功率提升时间, 发射机按设定的时间, 输出功率自动从小功率到中功率, 再从中功率到大功率, 如自动档开机时工作在中功率, 只有一个变换过程。当设定的Toff值小于15分钟时, 工作在连续信号状态下, 发射机每隔1分钟发出2秒的间歇信号的提示音, 工作在间歇信号状态下, 发射机每隔1分

21、钟发出8秒连续信号的提示音。当设定的Toff值小于5分钟时, 发射机发出8秒连续信号, 2秒无信号, 直至关机。当设定的Tp值小于5分钟时, 工作在间歇信号状态下, 发射机的信号变为连续信号。当设定的Tp值小于1分钟时, 发射机在功率调节前发出2秒连续信号, 2秒无信号, 直至功率调节完成。如果在检测过程中要从手动工作方式换为自动工作方式, 先将模式指示灯指向自动位置, 按下复位键后, 再按下确定键, 然后根据上述方法进行适当调整即可。(2)采用手动工作方式: 开机后, 调节模式键, 将模式指示灯指向手动位置, 按动功率键, 选择所需的功率范围, 这时可根据需要调节 键, 使功率达到所需要求(

22、 具体功率值, 可按测量键, 使功率下面的三角形指示灯点亮, 仪器直接显示输出功率) 。当调到某一级功率之后, 再向上调节 键, 发射机发出连续的”嘟”音, 表示输出值已达到设定范围的最大值。注: 每次按下 键, 发射机需有一响应过程, 当调节功率时不要连续按下 键不放, 需间断地按动 键来调节所需的输出功率, 按动的间隔时间以1秒为宜。在发射机工作过程中, 如要观察发射机输出功率、 输出电压、 输出电流、 接地电阻, 可按动测量键, 来选择所要观看的内容, 正常情况下, 测量参数宜在功率位置。关机时间Toff的设定: 按下测量键, 使三角形指示指向Toff, 按下确定键,显示窗口中的数字开始

23、闪烁, 按下 键来调节关机时间, 当时间设置完成后, 再按下确定键, 则数字停止闪烁, 设置结束, 如果不按下确定键, 则几秒后, 所设时间也自动确认, 开始计时, 设定完成。注: 如果在检测过程中要从自动档换为手动档, 先将模式指示灯指向手动位置, 按下复位键后, 再点动 或 键再选择所需的发射功率, ( 要直接观察输出功率, 正常情况下, 位置选择在功率档) 。( 二) 探管仪的操作: 1、 管线探测前的准备。( 1) 调整探头方向, 使之与探杆垂直。将探杆上的连接器插入探管仪右侧的探头插孔中, 按下探管仪的开键, 显示窗口中显示电池电压和测量信号值。注: 当电池电压低于5.5 V时, 按

24、下 开 键, 则显示窗口中的数值闪烁一下又自动关机, 表示电池电压已严重不足。当显示电源电压低于5.5 V时, 需进行充电。充电时只要将充电器插头插入探管仪的充电插孔中, 另一端插入220V交流电源上电源指示灯和充电指示灯亮, 仪器即进行快速智能充电, 充分自停, 充电指示灯熄灭。( 2) 灵敏度的调节: 在探测过程的一开始, 经过增益调节来提高或降低接收信号的强弱, 使接收信号在500-800mV之间。( 3) 增益的调节: 根据显示窗口中显示的接收到的信号的强弱来调节增益, 调节过程中, 每按一次 键, 仪器都会有”嘟”的提示音, 当增益调节到最大或最小而无法再调节时, 仪器发出三声长”嘟

25、”音进行提示。( 4) 音量的调节: 按下音量键, 音量指示三角形在不同的音量档位上切换, 根据探测环境的不同, 选用合适的音量。2、 管线的定位方法: 极大值法和极小值法。极大值法是经过测量磁场水平分量, 它在目标管线正上方呈现极大值( 见图六) 。 图六 极大值法极小值法是经过测量磁场的垂直分量, 它在目标管线正上方呈现极小值或零值( 见图七) 。这两种方法均能取得良好效果。极大值法信号响应幅度大且分布宽, 目标易被发现, 而极小值法由于在目标附近的信号响应曲线斜率很大, 定位精度较高。因此一般是先用极大值法找到管线的大致位置, 然后用极小值法精确定位。图七 极小值法3、 管线的位置、 走

26、向的探测。打开探管仪, 将探杆拉伸到最佳长度, 顺时针旋紧螺杆。避开发射机盲区, 以发射机为中心, 20-30米为半径, 选用极大值法( 探头与探杆垂直) 或极小值法( 探头与探杆平行) 作环形探测, 探管仪收到信号最强或最小处即为管线的位置。在管线的位置处选用极大值法, 左右转动探头, 当转至某一角度收到的信号最强, 则与探头垂直的方向即为管线的走向。然后沿管线走向作”S”形向前探测管线。4、 管线的测深方法: 45法、 80%法和极大值法。图八 45测深法原理图( 1) 45测深法。利用极大值法或极小值法找出管线的位置A并做下标记, 调整探头角度,使之与探杆图十二 极大值测深法原理成45角

27、, 将探头沿垂直管线方向向一侧移动, 找出信号最小的位置B, 按图所知, 管道中心为O, 这样ABO为一等腰垂直三角形, 因此AB=AO, 即为埋土深度( 原理见图八) 。( 2) 80%法测深法。利用极大值法找出管线的位置A, 并记下探管仪接收的信号强度值, 将探头垂直于管线并沿垂直管线方向分别向两侧移动, 注意主显示窗口中信号强度的变化, 找出信号强度为A处80%的点B和点C, 则 |BC|即为管线的深度( 原理见图九) 。图九 80%测深法原理( 3) 极大值法。利用极小值法找出管线的位置A, 将探头沿垂直管线方向向一侧移动, 注意主显示窗口中信号强度的变化, 找出信号最强处点B, 则B

28、点与管线在地面投影的垂线段|AB|即为管线的深度( 原理见图十) 。( 三) 检测仪的操作: 1、 检测防腐层破损点前的准备。( 1) 将检测线上的连接器插入检测仪右侧的检漏插孔中, 按下检测仪的电源开键, 显示窗口中显示电池电压和漏点信号大小。电压值显示5秒钟后仪器进入检测状态。图十 极大值测深法原理注: 当电池电压低于5.5V时, 按下开键, 则显示窗口中的数值闪烁一下又自动关机, 表示电池电压已严重不足。当显示电源电压低于5.5V时, 需进行充电。充电时只要将充电器插头插入检测仪的充电插孔中, 另一端插入220V交流电源上电源指示灯和充电指示灯亮, 仪器即进行快速智能充电, 充分自停,

29、充电指示灯熄灭。( 3) 灵敏度的调节: 在开始检测前经过增益调节 来提高或降低接收信号的强弱, 使检测仪信号保持在050mV之间。图十一(a) 防腐层破损点检测原理图( 4) 增益的调节: 根据主显示窗口中显示的接收到的信号的强弱来调节增益, 调节过程中, 每按一次 键, 仪器都会有”嘟”的提示音, 当增益调节到最大或最小而无法再调节时, 仪器发出三声长”嘟”音进行提示。( 5) 音量的调节: 按下音量键, 音量指示三角形在不同的音量档位上切换, 根据探测环境的不同, 选用合适的音量。2、 防腐层破损点的检测。两名检测员用手捏住金属块, 两人成横向或纵向保持3-5米的距离( 两人所形成的位置

30、与管线垂直且必须保证一人走在管线正上方) 前进, 调节灵敏度和增益大小, 保持检测仪静态信号在050mV之间。两人向前行走时, 若检测到的信号和音响变化都很小, 说明该管段防腐层状态良好, 当检测到的信号和音响都明显增大且检测信号大于所设定的漏点信号时, 说明该处防腐层破损。( 防腐层破损点检测原理及地面检测磁场信号分布与漏点的关系见图十一 a、 b、 c、 d、 e) 。如果对所测漏点有疑问, 可采用减小增益返回进行验证的方法。图十一( b) 较小破损点的电磁场信号在地面的分布形态图十一( C) 中等破损点的电磁场信号在地面的分布形态图十一( d) 较大破损点的电磁场信号在地面的分布形态图十

31、一( e) 连续破损点的电磁场信号在地面的分布形态3、 漏点大小的确定: 在所测漏点附近防腐层状况良好的管段调节增益, 使检测仪保持050mV之间的静态信号, 根据检测信号强弱, 测出漏点处的信号, 经过漏点信号大小来确定漏点的大小, 漏点信号越大, 漏点越大。( 四) 充电方法: 1、 发射机电源的充电: 当发射机电源电压低于11.5V时就必须充电。关闭发射机, 将充电器的一端插入发射机的充电插孔中, 另一端播放220V交流电源插座, 充电器指示灯为红色, 即对发射机内电池进行快速智能充电, 充分自停, 充电指示灯变为绿色。2、 探管仪和检测仪的充电: 当探管仪或检测仪显示的电池电压低于5.

32、5V时就必须充电。将小充电器一端连接到探管仪或检测仪的充电插孔中, 另一端插入220V交流电源插座中, 电源指示灯和充电指示灯亮, 仪器即对接收机内电池进行快速智能充电, 充分自停, 充电指示灯熄灭。四、 探管、 测向、 测深的原理发射机向地下管道发送特定的电磁波信号, 经过探测地下管道的磁场来确定其位置、 走向和深度。五、 检漏的原理及方法图十二 管线三通处的探测1、 检漏原理: 发射机向地下管道发送特定的电磁波信号, 在地下管道防腐层破损点处与大地形成回路, 并向地面辐射, 在破损点正上方辐射信号最强, 根据这一原理找出管道防腐层的破损点。2、 检漏方法: 我们采用的是”人体电容”法。它是

33、用人体做检测仪的感应元件沿管道走向检测, 当检测员走到漏点附近时, 检测仪开始有反应, 当走到漏点正上方时, 喇叭中的声音最响, 数值显示最大, 从而准确找到漏蚀点。六、 复杂环境下的探测、 检漏方法及技巧( 一) 复杂环境下管线探测方法与技巧: 1、 三通处探测: 选择峰值法探测, 当信号突然变小时, 以信号变小点为圆心, 以5米左右为半径作圆形探测, 并保证探头位置始终与该圆相切并触地向前探测, 则信号最强处即为管线分支的位置, 信号较弱时, 可适当提高探管仪的增益, 其操作方法见图十二。对于管线拐弯处的探测方法与三通处的现象相同。图十三 a 管道变深前探测示意图注: 信号突然变小处, 可

34、能为管线三通或变深处, 对于管线变深处的探测方法见2管道埋深变化时的探测。图十三c 管道变深后探测示意图图十三b 管道变深处探测示意图2、 管道埋深变化时的探测: 选择极大值工作方式且探头与管线平行作左右移动并触地向前探测( 见图十三) 。在正常管段探管仪探头左右摆动时所测信号均为最小( 几乎为零) ( 图十三 a) , 当探管仪探头左右摆动, 信号出现大、 小、 大( 即当探头离开目标管线时信号变大) 现象时, 则为管线突然变深处( 图十三 b) , 继续往前探测, 探管仪信号又变为最小( 几乎为零) ( 图十三 c) 。图十四 两根平行管线信号加载方法3、 平行和交叉管线的探测: 两根平行

35、管线用改变发射机接线方式, 将接地线接在目标管线的一边( 见图十四) , 减少发射信号与非目标管线的偶合。对于三根以上平行管线、 交叉管线和上下重叠管线, 可采用回路接地法探测( 见图十五) 。4、 庭院立体管网的探测: 小功率发射, 产生适当的探测信号, 既可节省能量也可减少偶合效应, 短距离逐级追踪, 移动探头位置, 转动探头角度, 提高探头高度, 改变接线方式和接地地点, 调节增益, 用极大值法探测, 用极小值法验证, 如果极大值法和极小值法标志位置相重合, 能够表明定位是精确的, 如果标志不重合则定位不准。要注意这一点, 标志显示的错误在管线的同一侧, 管线的真正位置接近极大值法的位置

36、。5、 在钢筋水泥路面下面的管线的探测。当接收机的信号明显消失以及信号扩展到更大的区域且在地面上会接收到混淆不清的信号时, 可能是管线上方有钢筋网, 它们会吸收而且再辐射信号, 此时, 可将接收机探头提起0.5米, 将灵敏度调低, 但应有一点静态信号, 表头对来自目标管线的信号会有响应而且不受混凝土浅层中钢筋辐射信号的影响, 然后继续追踪。图十五 三根平行( 或交叉) 管线信号加载方法( 二) 复杂环境下管线检漏方法与技巧: 1、 过分干旱的沙漠地区会影响管道中泄漏电流对地表的分布电容, 将接地棒处浇水减小接地电阻, 检漏员用两根粗铁丝像用拐杖一样插入土中, 可提高信号强度进行检漏。2、 立体

37、管网。人体在立体管线中的位置均有影响, 可用湿海绵法或湿布法进行检漏。3、 在地表面检到漏点, 挖开后却看不到, 可进一步用以下方法查找。( 1) 漏点太小看不到, 可用电火花检漏仪查找; ( 2) 漏点挖偏看不到, 向漏电电位大的那一边继续挖; ( 3) 漏点处于管道下方看不到, 可用电火花检漏仪查找; ( 4) 防腐层接口处包裹不严或空鼓引起防腐层进水。七、 仪器的日常维护及故障处理方法1、 日常维护: 接收机内部有可充电电池, 使用前要注意查看电池组的电压情况并及时对电池组进行充电, 当发射机电压指示低于11.5V、 接收机电压低于5.5V时, 需进行充电。如果仪器长时间不使用, 每个月

38、必须给仪器充电一次, 以防止电池长期放置因缺电而损坏。2、 故障的处理方法对于故障导致仪器无法使用时, 请与我公司售后服务部联系, 咨询热线: 、 88926008, 非我公司技术人员不得打开仪器机箱, 否则, 一切责任自负, 我公司不负责保修。八、 仪器的使用注意事项1、 管线测深正确与否, 很大程度取决于平面定位是否准确。在管线分支附近以及旁侧有其它管线时, 磁场会叠加, 在该处所测得的数据是每条管线叠加的结果, 相对单根管线来讲, 磁场发生了畸变, 因此测深处应选在单根管线直线段的中间, 直线段的长度应大于管线埋深的3倍。2、 被测管线上覆土应该和管线有较好的接触, 新敷设的管线应在覆土

39、后一段时间等土密实后再进行检漏, 否则效果不佳。3、 检漏仪的两根检漏线金属块必须与人体有良好的接触, 用两手捏紧检漏线金属块。人体不可与屏蔽层相碰, 芯线与屏蔽层不可相碰, 否则会造成检测仪失灵。4、 发射机接地线最好不要跨越其它管线或放在另一根管线的顶部, 在这种情况下, 发射信号会偶合到其它管线, 可能引起误判。5、 探管仪接收机在工作时, 有时会在无管线处探测到有管线的假象, 假象一般具有如下特征, 可区别排除: ( 1) 假象处所测信号强度与管线实际位置不符; ( 2) 极大值法和极小值法所测管线位置不重合; ( 3) 改变发射机发射信号注入点或接地线接地点, 假象将会消失。6、 深

40、度测量值是对管线中心而言, 管线顶部的深度需减去管线的半径。对较粗的管线平面定位和测深, 哑点均较宽, 要进行修正, 取哑点中心位置对管道定位和测深。7、 发射机周围有一定区域内是盲区, 此范围内接收机将会收到来自发射机和管线两方面的信号, 如果要在此范围内探测, 可延长发射线, 将发射机移到稍远的地方。8、 如果极大值和极小值标定位置定位相重合, 可认为定位是精确的, 如果标记不重合则定位不准确, 标记显示的错误在管线的同一侧, 管线的真正位置接近极大值。9、 探测管线位置时, 随时注意周围可能干扰定位精度的条件, 相邻管线从目标管线上把信号引走, 可能使探测人员错误地确定管线的位置和深度,

41、 在探测过程中, 不断地扫寻管线的两边, 以检查是否存在其它管线。10、 由于操作者事先难以对地下管线的状况有详细的了解, 以致选择了不正确的接线点, 而受到旁侧管线的干扰, 因此在任何情况下, 尽可能多地了解地下各种管线的分布状态信息, 根据这些情况选择发射机最佳信号注入点和接地线的接地点。九、 仪器的主、 附件( 一) 仪器的主件: ( 1) 发射机一台; ( 2) 探管仪一台; ( 3) 检测仪一台; ( 二) 仪器的附件: ( 1) 探头一根; ( 2) 检漏线一根; ( 3) 输出线一副; ( 4) 接地棒一根; ( 5) 发射机充电器一只: ( 6) 接收机充电器一只; ( 7)

42、随机文件一套。十、 关于本手册中一些名词术语说明1、 防腐层破损点: 亦叫防腐层泄漏点、 防腐层漏铁点、 防腐层腐蚀点、 防腐层针孔。2、 位置: 管线在地面投影的点, 由多个点构成的走向路由。3、 极大值法: 峰值法, 在目标管线上信号音响示值最大。4、 极小值法: 零值法也叫哑点法, 在目标管线上信号音响示值最小。5、 盲区: 发射机周围一定范围内, 发射机一次场大于目标管线中二次场的区域内。6、 目标管线: 与发射机信号线相连需要探测寻找的管线。7、 偶合: 加到目标管线的信号感应到附近管线上。8、 信号: 管线中交流电流产生的可检测到的磁场。9、 探头: 一种内置磁棒线圈的器件, 它的位移和转动角度能够给地下管 线定位、 定深。10、 回路法接地: 延长发射机接地线并接到目标管线的另一端, 电流在管中形成回路, 使目标管线信号最强。11、 接收机: 接收发射机所加载到管线上的信号的探管仪和检测仪。
