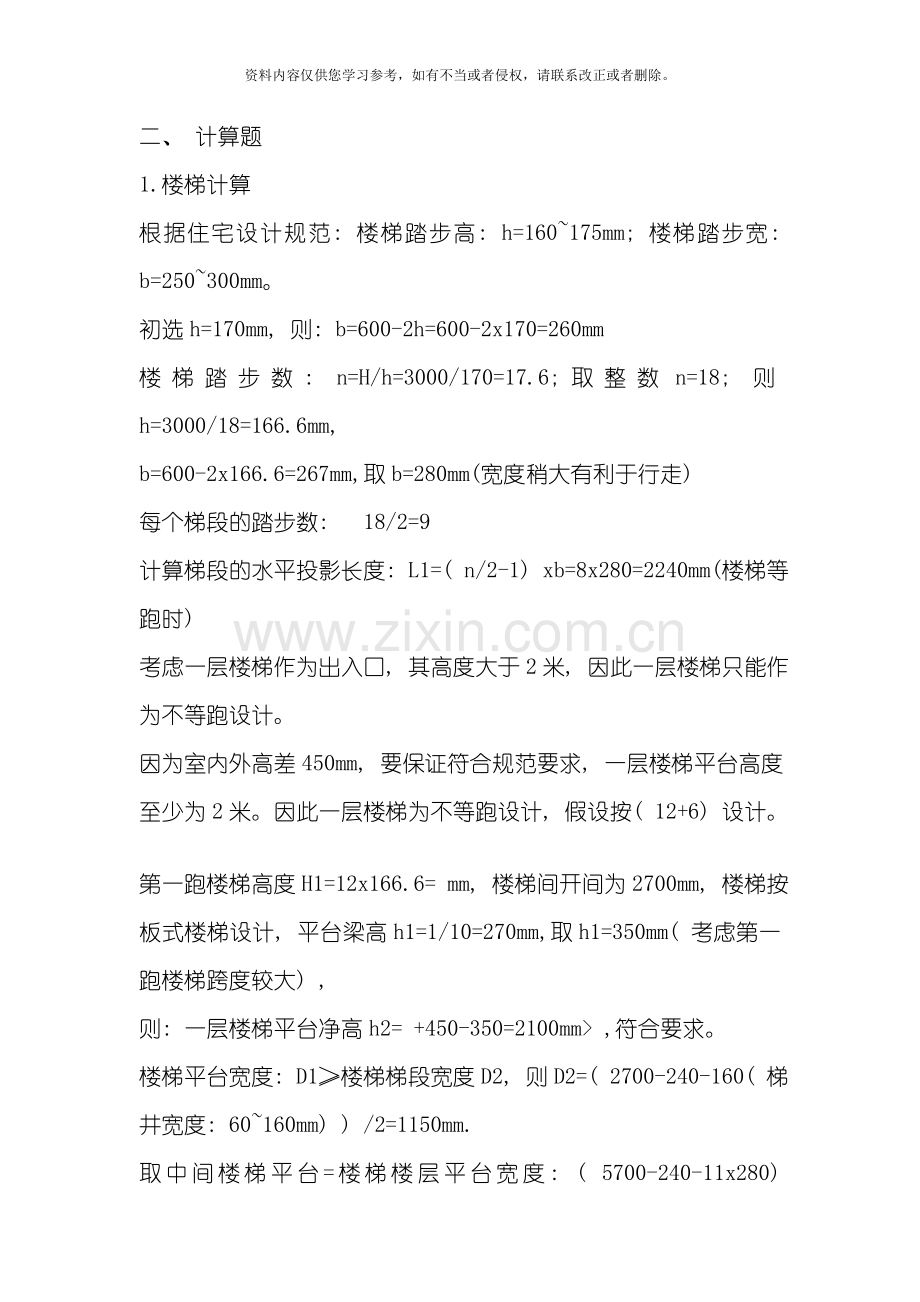

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。二、 计算题1.楼梯计算根据住宅设计规范: 楼梯踏步高: h=160175mm; 楼梯踏步宽: b=250300mm。初选h=170mm, 则: b=600-2h=600-2x170=260mm楼梯踏步数: n=H/h=3000/170=17.6;取整数n=18; 则h=3000/18=166.6mm,b=600-2x166.6=267mm,取b=280mm(宽度稍大有利于行走)每个梯段的踏步数: 18/2=9计算梯段的水平投影长度: L1=( n/2-1) xb=8x280=2240mm(楼梯等跑时)考虑一层楼梯作为出入口, 其高度大于2米, 因此一层楼梯只能作为不等跑设计。因为室内外高差450mm, 要保证符合规范要求, 一层楼梯平台高度至少为2米。因此一层楼梯为不等跑设计, 假设按( 12+6) 设计。第一跑楼梯高度H1=12x166.6= mm, 楼梯间开间为2700mm, 楼梯按板式楼梯设计, 平台梁高h1=1/10=270mm,取h1=350mm( 考虑第一跑楼梯跨度较大) , 则: 一层楼梯平台净高h2= +450-350=2100mm ,符合要求。楼梯平台宽度: D1楼梯梯段宽度D2, 则D2=( 2700-240-160( 梯井宽度: 60160mm) ) /2=1150mm.取中间楼梯平台=楼梯楼层平台宽度: ( 5700-240-11x280) /2=1190mm1150mm,符合设计要求2楼梯计算例题1、 学生宿舍( 住宅) 的层高为3300mm, 设计一个楼梯, 假设楼梯为砖混结构( 墙体宽度240、 250mm) , 梯井宽80mm, 楼梯的开间为2700mm, 确定楼梯间最小进深尺寸级楼梯的踏步数、 踏步的宽度及高度。根据宿舍( 住宅) 设计规范: 楼梯踏步高: h=160175mm; 楼梯踏步宽: b=250300mm。因为层高未3300mm, 初选h=165mm( 考虑整数) , 则: b=600-2h=600-2x165=270mm楼梯踏步数: n=H/h=3300/165=20;取整数n=20; 做等跑设计。 每个梯段的踏步数: 20/2=10计算梯段的水平投影长度: L=( n/2-1) xb=9x270=2430mm(楼梯等跑时)计算楼梯中间平台宽度: 楼梯梯段宽度a=( A-C) /2, a=(2700-250-80)/2=1185mm; D1a=1185mm计算楼层平台D2,按照规范: D2a=1185mm即可。有些教科书要求: D2=D1+300=1185+300=1485mm楼梯间最小进深B=D1+D2+L=1185+2430+1485=5100mm(如果不是整数, 按四舍五如, 如: 5082mm, 取整5100mm)校核: 取中间楼梯平台=楼梯楼层平台宽度: ( 5100-250-9x270) /2=1210mm1185mm,符合设计要求。3、 台风来临时温州市鹿城区的每小时降雨量为H=180/小时, 选用雨水管的直径为D=150, 屋面的水平投影面积为S=3000, 问至少应设几个管径为150mm雨水管? ( 每个雨水管最大集水面积: F=480D2/H, 其中D为 雨水管直径, 单位cm,H为每小时降雨量mm/h) 解: 计算简要过程: 一小时内的最大汇水面积F=480D2/H=480*152/180=555.56C需要的雨水管数量: N=S/F=3300/398.18=5.96取整数6 复习资料1. 建筑的构成要素: 建筑功能、 物质技术条件、 建筑形象2. 建筑的方针: 适用、 安全、 经济、 美观 3. 按建筑的使用功能分类: 民用建筑( 居住建筑、 公共建筑) 、 工业建筑、 农业建筑4. 按建筑的规模和数量分类: 大量性建筑、 大型性建筑5. 按建筑的层数和高度分类: 非高层建筑、 高层建筑、 超高层建筑6. 根据建筑的使用性质, 按照建筑高度和层数来分: 居住建筑, 按层数来划分, 10层及10层以上, 为高层建筑公共建筑按高度划分: 建筑高度超过24M且层数超过1层, 为高层建筑无论住宅建筑还是公共减租, 建筑高度超过100M时均为超高层建筑。其余建筑均为非高层建筑7. 非高层建筑设计应符合建筑设计防火规范 高层建筑设计应符合高层民用建筑设计防火规范中国建筑抗震设计规范规定: 地震烈度为6 度至 9度均需进行抗震设计。8. 高度超过24米, 却只有一层的公共建筑不属于高层建筑, 但依然按多层建筑防火规范执行。9. 建筑设计的内容: 建筑设计、 结构设计、 设备设计( 给水排水、 电气照明、 暖通空调等) 10. 建筑设计的主要任务: 对建筑单体或总体在场地上作出合理布局 提出满足使用要求的设计方案, 进行建筑造型、 内外空间设计 解决建筑防火、 防水等技术问题 围护结构的材料选择, 进行有关构造设计和装修处理建筑设计一般由建筑师来完成。11.结构设计的主要任务: 以建筑方案为条件, 在此基础上进行设计 建筑承重体系的设计 解决结构选型、 结构布置、 结构受力分析、 结构构件设计等。结构设计一般由工程师来完成12.设备设计的主要任务包括: 给水排水、 电气照明、 暖通空调 由各个专业设备工程师在建筑设计方案确定后, 作出相应个专业的设计13. 在建筑设计中, 各专业完成的工作任务不同, 为同一建筑的设计而共同工作, 这就需要专业之间密切合作, 当出现技术矛盾时互相协商解决。在民用建筑设计中, 结构、 水、 暖、 点等专业设计是在建筑方案的基础上进行的。建筑方案起着先导性的作用。建筑专业人员在作建筑设计方案时, 不但需要考虑建筑功能和建筑艺术, 还要考虑结构、 设备等专业的相关技术要求, 要熟悉这些专业本身的技术规律, 在各个专业间起综合协调作用。各个专业的设计图纸, 计算书、 说明书及概预算构成一套完整的建筑工程文件, 以此作为建筑工程施工的依据14.建筑设计的程序: 在方案设计之后, 中小型民用建筑设计一般按初步设计和施工图设计两个阶段进行。 小型建筑工程可用方案设计代替初步设计 对于大型民用建筑和技术上复杂而又缺乏设计经验的工程, 在方案设计的初步设计之后, 施工图设计之前可增加技术设计15.民用建筑设计阶段供划分为: 方案设计阶段 初步设计阶段 施工图设计阶段如果项目比较复杂, 在初步与施工图设计之间增加技术设计阶段16.建筑设计的要求: 场地规划 建筑功能 美学要求 采用合理的技术措施 具有良好的经济效果17.建筑设计的依据: 使用功能 自然条件使用功能 人体尺度和人体活动所需的空间 家具、 设备尺寸, 以及使用其所需的空间尺度。自然条件 气象条件 地形、 水文地质及地震强度18构件的耐火极限: 建筑构件的耐火极限是指按建筑构件的时间-温度标准曲线进行耐火试验, 从受到活的作用时起, 到失去支持能力或完整性破坏或失去隔火作用时止的这段时间, 用小时表示。具体判定条件如下: 失去支持能力 完整性被破坏 丧失隔火作用19.构件的燃烧性能分为三类: 1) 不燃烧体: 即用不燃烧材料做成的建筑构件, 如天然石材2) 燃烧体: 即用可燃或易燃烧的材料做成的建筑构件, 如木材等。3) 难燃烧体: 即用难燃烧的材料做成的建筑构件, 或用燃烧材料做成而用不燃烧材料做保护层的建筑构件, 如沥青混凝土构件。20.建筑的建筑的耐火等级: 现行GBJ16-97建筑设计防火规范把建筑物的耐火等级划分成四级。 一级的耐火性能最好, 四级最差。性质重要的或规模宏大的或具有代表性的建筑, 一般按一、 二级耐火等级进行设计; 大量性的或一般的建筑按二、 三级耐火等级设计; 次要的或临时建筑按四级耐火等级设计。21建筑的耐久年限: 以主体结构确定的建筑耐久年限分为四级一级建筑: 耐久年限为1 以上, 适用于重要的建筑和高层建筑。二级建筑: 耐久年限为501 , 适用于一般性建筑。三级建筑: 耐久年限为2550年, 适用于次要的建筑。四级建筑: 耐久年限为 以下, 适用于临时性建筑。22.建筑模数: 建筑模数是选定的标准尺度单位, 作为建筑物、 构配件、 建筑制品等尺寸相互协调的基础。基本模数: 基本模数的数值规定为100mm, 以M表示, 即1M=100mm。 导出模数: 导出模数分为扩大模数和分模数: 1) 扩大模数: 扩大模数的基数为3M, 6M, 12M, 15M, 30M, 60M共6个2) 分模数: 分模数的基数为1/10M, 1/5M, 1/2M共3个23.建筑总平面的设计内容: 1) 基地的功能分区 2) 基地的入口 3) 基地内的交通方式, 道路系统4) 基地内的停车系统5) 基地内的绿化、 景观、 广场布置6) 基地内的管线工程7) 建筑的朝向、 体量、 平面形状、 造型8) 建筑在基地上的平面及竖向位置关系 24.对建筑总平面设计的要求: 1) 功能合理2) 技术安全 3) 经济要求 4) 可持续建设 5) 与环境统一和谐 25.R-居住用地 C-公共设施用地 M-工业用地 W仓储用地T-对外交通用地S-道路广场用地U-市政公用设施用地 G-绿地 P特殊用地E水域和其它用地26.道路红线: 城市道路用地的归鸿控制边界限, 一般由城市规划行政主管在用地条件图中标明。27.蓝线: 诚实规划管理部门城市总体规划确定长期保留的河道规划线。28紫线: 古建筑及遗址保护范围界限。29.城市绿化线: 在城市规划建设中确定的各种城市绿地的边界限。30.建筑控制线: 建筑物基底未知的控制线, 是基地中允许建造建筑物的基线。31.总体规划: 对规划区域中各块用地的用地性质有明确限定, 规定了她的适用范围, 决定了用地内适建、 不适建、 有条件能够建的建筑类型。32建筑场地的功能分析: a) 场地的功能组成b) 场地各部分的使用功能特点c) 场地各部分使用对象及其活动需求33.建筑群体的组合方式: 对称式、 自由式、 庭院式等34.从组成平面各部分的使用性质来分析, 建筑物由使用部分( 又分主要使用部分和辅助使用部分) 和交通联系部分组成35.建筑群体组合中的艺术性: 建筑总平面设计时, 要合理运用减租构图的基本原理, 使各个建筑间的相互位置存在一定的内在联系, 而非毫不相干。是各组成部分既有多样性, 又有和谐秩序, 变化中有统一, 统一中有变化。36.统一的手法: 主从原则 秩序建构 重复与渐变37.秩序建构: 使设计要素之间建立明确的秩序性1) 轴线: 设计要素可沿线布置, 也能够在两侧布置, 轴线能够是中轴线, 也能够是偏轴线及转折轴线和交叉轴线。2) 向心: 建筑物围绕某个中心布置, 形成一个向心空间3) 对位: 相邻建筑单体的位置之间呈一定的几何关系。38.主从原则 突出重点 主从分明 形成视觉中心39.重复与渐变: 同一要素按照一定规律重复出现, 或相近形象有秩序地排列: 40.对比的手法: 经过对比打破单调, 沉闷和呆板的感觉, 突出主体建筑空间, 使群体富于变化。常见的对比手法有: 大与小 曲与直 高与低 虚与实 疏与密 动与静 开敞与封闭 内向与外向等41.建筑设计一般是经过平面、 立面、 剖面来表示三维立体空间设计意图。42.平面设计任务: 1) 处理建筑与周围环境的关系2) 体现平面各组成部分的功能特征和相互关系3) 满足各类空间使用功能要求4) 反映结构布置
