砖混结构构造柱、圈梁、板缝支模
1范围
本工艺标准主要适用于工业与民用建筑砖混结构、外砖内模和外板内模结构构造柱、圈梁、板缝的模板工程。
2施工准备
2.1材料及主要机具：
木板（厚度为20〜50mm）、定型组合钢模板（长度为6、750、9、12、15mm，宽度为 1、150、2、250、3mm）、阴阳角模、连接角模。
方木、木楔、支撑（木或钢），定型组合钢模板的附件（U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓）、铅丝（12号〜14号）、隔离剂等。
打眼电钻、搬手、钳子。
2.2作业条件
弹好墙身+50cm水平线，检查砖墙（或混凝土墙）的位置是否符线，办理预检手续。
构造柱钢筋绑扎完毕，并办好隐检手续。
模板拉杆如需螺栓穿墙，砌砖时应按要求预留螺栓孔洞。
检查构造柱内部是否清理干净，包括砖墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰。
3操作工艺
3.1工艺流程：
支构造柱模板

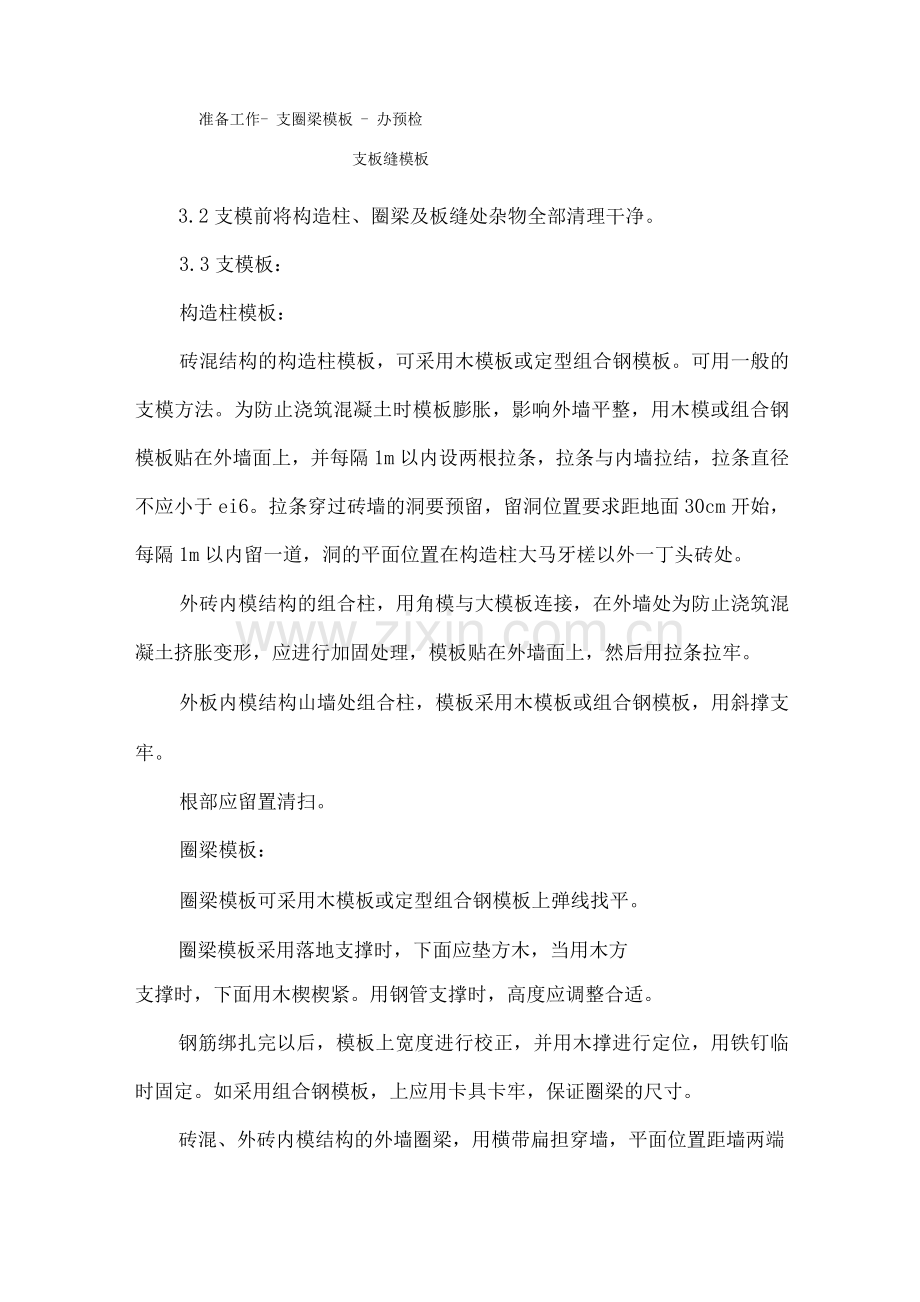

准备工作- 支圈梁模板 - 办预检
支板缝模板
3.2支模前将构造柱、圈梁及板缝处杂物全部清理干净。
3.3支模板：
构造柱模板：
砖混结构的构造柱模板，可采用木模板或定型组合钢模板。可用一般的支模方法。为防止浇筑混凝土时模板膨胀，影响外墙平整，用木模或组合钢模板贴在外墙面上，并每隔1m以内设两根拉条，拉条与内墙拉结，拉条直径不应小于ei6。拉条穿过砖墙的洞要预留，留洞位置要求距地面30cm开始，每隔1m以内留一道，洞的平面位置在构造柱大马牙槎以外一丁头砖处。
外砖内模结构的组合柱，用角模与大模板连接，在外墙处为防止浇筑混凝土挤胀变形，应进行加固处理，模板贴在外墙面上，然后用拉条拉牢。
外板内模结构山墙处组合柱，模板采用木模板或组合钢模板，用斜撑支牢。
根部应留置清扫。
圈梁模板：
圈梁模板可采用木模板或定型组合钢模板上弹线找平。
圈梁模板采用落地支撑时，下面应垫方木，当用木方
支撑时，下面用木楔楔紧。用钢管支撑时，高度应调整合适。
钢筋绑扎完以后，模板上宽度进行校正，并用木撑进行定位，用铁钉临时固定。如采用组合钢模板，上应用卡具卡牢，保证圈梁的尺寸。
砖混、外砖内模结构的外墙圈梁，用横带扁担穿墙，平面位置距墙两端24cm开始留洞，间距50cm左右。
板缝模板：
板缝宽度为4cm，可用50mmx50mm方木或角钢作底模。大于4 cm者应当用木板做底模，宜伸入板底5〜10mm留出凹槽，便于拆模后顶棚抹砂浆找平。
板缝模板宜采用木支撑或钢管支撑，或采用吊杆方法。
支撑下面应当采用木板和木楔垫牢，不准用砖垫。
4质量标准
4.1保证项目：模板及其支架必须具有足够的强度、刚度和稳定性，其支撑部分应有足够的支撑面积，如安装在基土上，基土必须坚实，并有排水措施。对湿陷性黄土必须有防水措施；对冻胀性土必须有防冻融措施。
4.2基本项目：
模板接缝处应严密，预埋件应安置牢固，缝隙不应漏浆，应小于l.5mm。
模板与混凝土的接触面应清理干净，模板隔离剂应涂刷
均匀，不得漏刷或沾污钢筋。
允许偏差项目见表4-1。
砖混结构模板允许偏差表4-1
允许偏差（mm）
单层、多层多层大模
1
2
3
4
轴线位移：柱、梁 5
标 高 ±5
5
±5
截面尺寸：柱、梁 +4 -5
每层垂直度 3
±2
3
5 相邻两板表面高低
_差
厂表面平整度
7 预埋钢板中心线位
移
检验方法
尺量检查
用水准仪或拉线和尺量检查
尺量检查
用2m托线板检查
-用直尺和尺量检查
用2m靠尺和楔形塞尺检查
拉线和尺量检查

5成品保护
5.1在砖墙上支撑圈梁模板时，防止撞动最上一皮砖。
5.2支完模板后，应保持模内清洁，防止掉入砖头、石子、木屑等杂物。
5.3应保护钢筋不受扰动。
6应注意的质量问题
6.1构造柱处外墙砖挤鼓变形，支模板时应在外墙面采取加固措施。
6.2圈梁模板外胀：圈梁模板支撑没卡紧，支撑不牢固，模板
上拉杆碰坏或没钉牢固。浇筑混凝土时设专人修理模板。
6.3混凝土流坠：模板板缝过大，没有用纤维板、木板条等贴牢；外墙圈梁没有先支模板后浇筑圈梁混凝土，而是先包砖代替模板再浇筑混凝土，致使水泥浆顺砖缝流坠。
6.4板缝模板下沉：悬吊模板时铅丝没有拧紧吊牢，采用钢木支撑时，支撑下面垫木没有楔紧钉牢。
