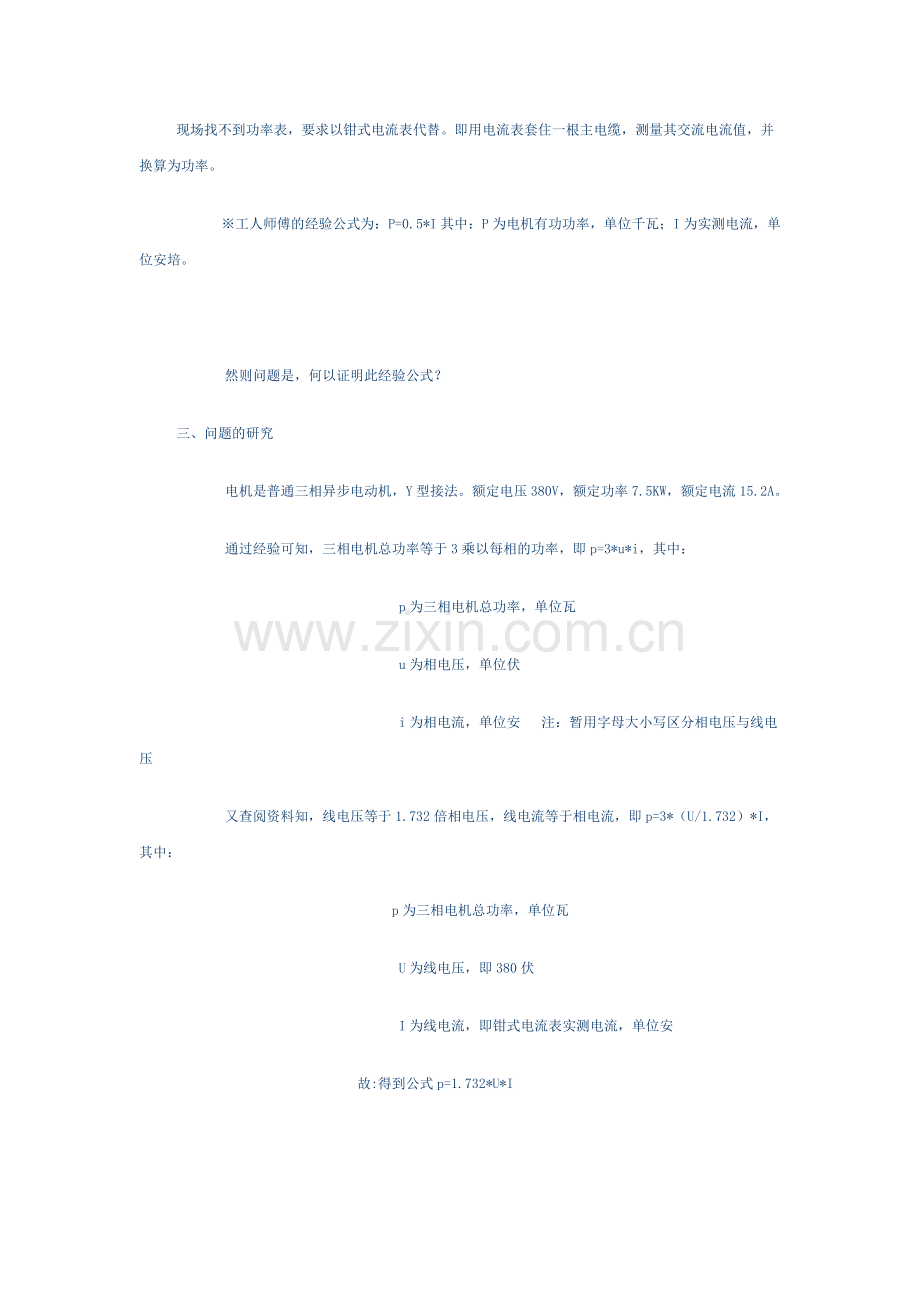

电动机功率计算.doc_第1页
第1页 / 共4页
本文档共4页,全文阅读请下载到手机保存,查看更方便
资源描述
现场找不到功率表,要求以钳式电流表代替。即用电流表套住一根主电缆,测量其交流电流值,并换算为功率。     ※工人师傅的经验公式为:P=0.5*I 其中:P为电机有功功率,单位千瓦;I为实测电流,单位安培。         然则问题是,何以证明此经验公式? 三、问题的研究     电机是普通三相异步电动机,Y型接法。额定电压380V,额定功率7.5KW,额定电流15.2A。     通过经验可知,三相电机总功率等于3乘以每相的功率,即p=3*u*i,其中:                 p为三相电机总功率,单位瓦                 u为相电压,单位伏                  i为相电流,单位安  注:暂用字母大小写区分相电压与线电压     又查阅资料知,线电压等于1.732倍相电压,线电流等于相电流,即p=3*(U/1.732)*I,其中:                 p为三相电机总功率,单位瓦                 U为线电压,即380伏                  I为线电流,即钳式电流表实测电流,单位安              故:得到公式p=1.732*U*I      四、问题的解决            综上,P=1.732*U*I*cosφ/1000,其中:                 P为三相电机有功功率,单位千瓦                 U为线电压,即380伏                  I为线电流,即钳式电流表实测电流,单位安                 cosφ为功率因数,针对电机通常取0.8              故:P=0.52*I≈0.5*I(KW),公式得证。                   五、问题的补充     1 三相四线制       三相四线制供电方式,即国际电工委员会(IEC)规定的TN-C方式,是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE表示。故三根相线、一根中性线。       三相五线制供电方式,即国际电工委员会(IEC)规定的TN-S方式,是把工作零线N和专用保护线PE严格分开的供电系统。故三根相线、一根工作零线、一根保护零线。       单相三线制是三相五线制的一部分,即根据国际电工委员会(IEC)标准和国家标准而定的TN—S系统,在配电中出现了N线和PE线。故相线、零线、接地线。       三相三线制一般常用于电力输送和工厂强力电源供电,它不是国际电工委员会(IEC)规定的方式。    2 Y型接法       采用三相三线制的三角形接法,为三组线圈头尾相接,适用于4.5KW以下电动机       采用三相四线制的Y形接法又称星形接法,为三组线圈的三个尾相接,形成一个Y形,适用于4.5KW以上电动机     3 线电压,线电流       相电压是指一相负载对地的电压,在三相四线制中,也就是相线与中性线之间的电压。       线电压是相与相的电压,在三相四线制中,也就是各相线之间的电压。       故在采用三相四线制的Y形接法中,线电压等于1.732倍相电压,线电流等于相电流。       另外,在采用三相三线制的三角形接法中,线电压等于相电压,线电流等于1.732倍相电流。     4 功率因数       电感性负载的电压和电流的相量间存在着一个相位差,通常用相位角φ表示,而功率因数就是cosφ。       空载时,定子电流基本上用来产生主磁通,有功功率很小,功率因数也很低;       随着负载电流增大,输入电流中的有功分量也增大,功率因数逐渐升高;       在额定功率附近,功率因数达到最大值。针对三相电机取0.8。       如果负载继续增大,则导致转子漏电抗增大(漏电抗与频率正比),从而引起功率因数下降             5 满功率       计算 切宽*切深*进给,单位 立方厘米/分钟       通过查看《考核金属切削量》可知,针对7.5KW三相异步电动机,切削45号钢,当上述数值在90-120范围内时,可认为机床满负荷切削,电机满功率工作,即功率因数达到0.8。
