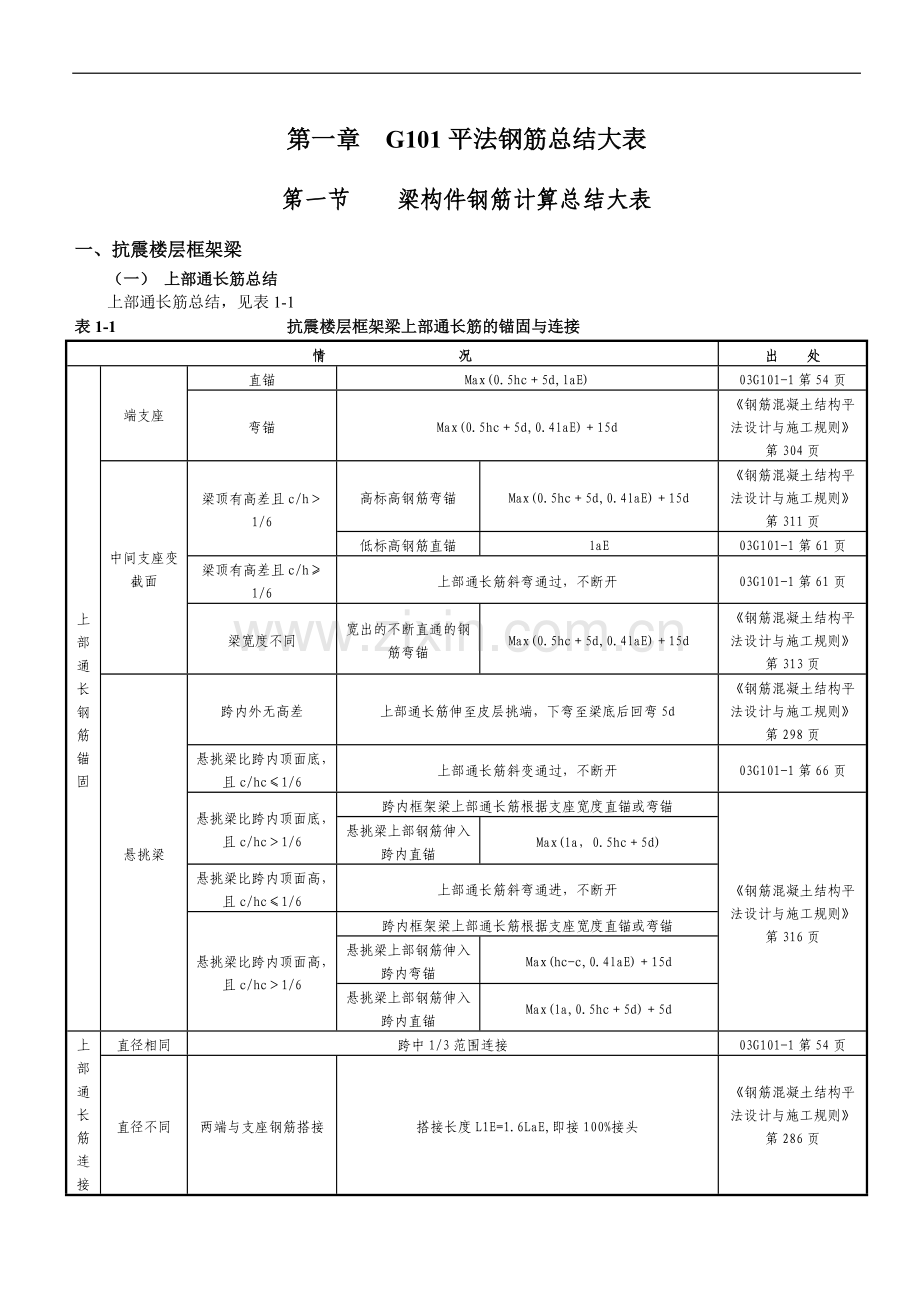

G101平法钢筋计算总结表(梁、柱、墙体钢筋计算).doc_第1页
第1页 / 共17页
本文档共17页,全文阅读请下载到手机保存,查看更方便
资源描述
第一章 G101平法钢筋总结大表 第一节 梁构件钢筋计算总结大表 一、抗震楼层框架梁 (一) 上部通长筋总结 上部通长筋总结,见表1-1 表1-1 抗震楼层框架梁上部通长筋的锚固与连接 情 况 出 处 上部通长钢筋锚固 端支座 直锚 Max(0.5hc+5d,laE) 03G101-1第54页 弯锚 Max(0.5hc+5d,0.4laE)+15d 《钢筋混凝土结构平法设计与施工规则》第304页 中间支座变截面 梁顶有高差且c/h>1/6 高标高钢筋弯锚 Max(0.5hc+5d,0.4laE)+15d 《钢筋混凝土结构平法设计与施工规则》第311页 低标高钢筋直锚 laE 03G101-1第61页 梁顶有高差且c/h≥1/6 上部通长筋斜弯通过,不断开 03G101-1第61页 梁宽度不同 宽出的不断直通的钢筋弯锚 Max(0.5hc+5d,0.4laE)+15d 《钢筋混凝土结构平法设计与施工规则》第313页 悬挑梁 跨内外无高差 上部通长筋伸至皮层挑端,下弯至梁底后回弯5d 《钢筋混凝土结构平法设计与施工规则》第298页 悬挑梁比跨内顶面底,且c/hc≤1/6 上部通长筋斜变通过,不断开 03G101-1第66页 悬挑梁比跨内顶面底,且c/hc>1/6 跨内框架梁上部通长筋根据支座宽度直锚或弯锚 《钢筋混凝土结构平法设计与施工规则》第316页 悬挑梁上部钢筋伸入跨内直锚 Max(la,0.5hc+5d) 悬挑梁比跨内顶面高,且c/hc≤1/6 上部通长筋斜弯通进,不断开 悬挑梁比跨内顶面高,且c/hc>1/6 跨内框架梁上部通长筋根据支座宽度直锚或弯锚 悬挑梁上部钢筋伸入跨内弯锚 Max(hc-c,0.4laE)+15d 悬挑梁上部钢筋伸入跨内直锚 Max(la,0.5hc+5d)+5d 上部通长筋连接 直径相同 跨中1/3范围连接 03G101-1第54页 直径不同 两端与支座钢筋搭接 搭接长度L1E=1.6LaE,即接100%接头 《钢筋混凝土结构平法设计与施工规则》第286页 (二)侧钢筋总结 侧钢筋总结 表1-2 侧部钢筋总结大表 情 况 出 处 侧部构造钢筋 锚 固 12d 《钢筋混凝土结构平法设计与施工规则》第305页 搭 接 150mm 《钢筋混凝土结构平法设计与施工规则》第299页 侧部受扭钢筋 锚固(同梁下部钢筋) 端支座 弯锚 Max(0.5hc+5d,0.4laE)+15d 《钢筋混凝土结构平法设计与施工规则》第304页 直锚 Max(laE,0.5hc+5d) 03G101-1第54页 中间支座 直锚 Max(laE,0.5hc+6d) 03G101-1第54页 连 接 同梁下部钢筋 接筋 长 度 勾住箍筋 Bb(梁宽)-c+箍筋直径+弯勾 03G101-1第35页 直 径 当梁宽≤350时 Φ6 03G101-1第61页 当梁宽﹥350时 Φ8 根 数 间距为箍筋非加密区间距的两倍 (三)下部钢筋总结 下部钢筋总结,见表1-3 表1-3 抗震楼层框架梁下部通长筋总结 情 况 出 处 下部通长筋锚固 端支座 直锚 Max(0.5hc+5d,laE) 03G101-1第54页 弯锚 Max(0.5hc+5d,0.4laE)+15d 《钢筋混凝土结构平法设计与施工规则》第304页 中间支座变截面 低标高钢筋弯锚 Max(0.5hc+5d,0.4laE)+15d 《钢筋混凝土结构平法设计与施工规则》第311页 梁底有高差且c/bc>1/6 高标高钢筋直锚 laE 03G101-1第61页 梁顶有高差且c/bc≤1/6 下部通长筋斜弯通过,不断开 03G101-1第66页 梁宽度不同 弯出的不能通过的钢筋弯锚 Max(0.5hc+5d,0.4laE)+15d 《钢筋混凝土结构平法设计与施工规则》第313页 连接 跨端1/3范围,且避开箍筋加密区 《钢筋混凝土结构平法设计与施工规则》第310页 下部不伸入支座钢筋 净长-2×0.1×ln(ln为本跨的净跨值) (四) 支座负筋总结 支座负筋总结,见表1-4 表1-4 抗震楼层框架梁支座负筋总结 情 况 出 处 支 座 负 筋 延伸长度 第一排 Ln/3 若第一排全是通长筋,没有支座负筋 《钢筋混凝土结构平法设计与施工规则》第288页 第二排 Ln/4 Ln/3 第三排 Ln/5 Ln/4 超过三排,由设计者注明 端支座锚固 同上部通长筋 贯通小跨 小跨是指其净长小于左右两大跨净长之和的1/3 《钢筋混凝土结构平法设计与施工规则》第269页 支座两边配筋不同 多出的钢筋可直锚 Max(laE,0.5hc+5d) 《钢筋混凝土结构平法设计与施工规则》第313页 多出的钢筋可弯锚 Max(0.4laE,0.5hc+5d)+15d (五)箍筋总结 箍筋总结,见表1-5 表1-5 箍筋总结 箍筋根数计算考虑的因素 出 处 加密区长度 一级抗震:2hb 03G101-1第62页 二级抗震:1.5hb 03G101-1第63页 起步距离 03G101-1第62页 加1减1 本例早,计算加密区根数时,加了1 根,计算非加密区根有选举权时要减1根 小数点的取值 本例彩的四舍五入 (六)吊筋总结 吊筋总结,见表1-6 表1-6 吊筋总结 下平直段 次梁宽度+2*50 斜 长 夹 角 主梁高>800 夹角为60° 主梁高≤800 夹角为45° 吊筋高度 次梁高度≤主梁高度的1/2时 吊筋下平直段距主梁底为h/2(h为次梁高) 次梁高度>主梁高度的1/2时 吊筋按主梁计算 上平直段 当次梁位于主梁跨端1/3时 20d 当次梁位于主梁跨中1/3时 10d 二、非抗震和楼层框架梁 (一)抗震和非抗震楼层框架梁的区别 抗震于非抗震楼层框架梁的区别,见表1-7 表1-7 抗震KL与非抗震KL的区别 抗震楼层框架梁 非抗震楼层框架梁 锚固长度 LaE La 钢筋骨架 有上部通长筋 无上部通长筋,上部钢筋有架立筋与支座负筋组成 箍筋加密区 有箍筋加密 无箍筋加密 变截面(梁顶或梁底有高差,或宽不同需要弯锚的钢筋) 锚固长度=max(0.4laE,0.5hc+5d)+15d 锚固长度=0.4la+15d 下部钢筋中间支座锚固 直锚(max(0.5hc+5d,laE)) 有直锚(la)和弯锚(0.4la+15d)两种《钢筋混凝土结构设计与施工规则》第309、310页 (二)非抗震楼层框架梁总结 非抗震楼层框架梁总结,见表1-8 表1-8 非抗震楼层框架梁总结 情 况 出 处 上部支座筋锚固 端支座 直锚 Max(0.5hc+5d,la) 03G101-1第57页 弯锚 Max(0.5hc+5d,laE)+15d 《钢筋混凝土平法设计与施工规则》第304页 中间支座变截面 梁顶有高差 且c/hc>1/6 高标高钢筋弯锚 0.4la+15d 《钢筋混凝土平法设计与施工规则》第312页 低标高钢筋弯锚 La 梁顶有高差 且c/hc≤1/6 上部通长筋斜弯通过,不断开 梁高度不同 弯出的不能直通的钢筋弯锚 0.4la+15d 《钢筋混凝土平法设计与施工规则》第313页 架立筋 净长-2*支座负筋延伸长度+2*150 悬挑端 03G101-1第66页(悬挑端构造不区分抗震与非抗震) 下部钢筋 端支座 直锚 Max(0.5hc+5d,la) 03G101-1第54页 弯锚 Max(0.5hc+5d,0.4la)+15d 《钢筋混凝土平法设计与施工规则》第304页 中间支座变截面 梁顶有高差 且c/hc>1/6 高标高钢筋弯锚 0.4la+15d 《钢筋混凝土平法设计与施工规则》第312页 低标高钢筋弯锚 La 梁顶有高差 且c/hc≤1/6 上部通长筋斜弯通过,不断开 梁宽度不同 弯出的不能直通的钢筋弯锚 0.4la+15d 《钢筋混凝土平法设计与施工规则》第313页 三、抗震屋面框架梁 (一)楼层框架梁和屋面框架梁的区别 楼层框架梁和屋面框架梁的区别 见表1-9、 表1-10。 表1-9 抗震楼层框架梁和抗震屋面框架梁的区别 抗震楼层框架梁 抗震屋面框架梁 上下部纵筋锚固方式不同 有弯锚和直锚两种方式 只有弯锚(屋面框架梁纵筋没有直锚构造) 上部和下部纵筋钢筋锚固方式相同 上部和下部纵筋锚固方式不同 上下部纵筋具体的锚固长度不同 楼层框架上下部纵筋在端支座弯锚长度为:max(0.5hc+5d,0.4laE)+15d 屋面框架梁上部纵筋有弯至梁底与下弯1.7la两种构造 变截面梁顶高差时纵筋锚固不同 直锚laE 直锚1.6la 弯锚max(0.5hc+5d,0.4laE)+15d 弯锚0.4la+15d+c 表1-10 非抗震楼层框架梁和非抗震屋面框架梁的区别 非抗震楼层框架梁 非抗震屋面框架梁 上下部纵筋锚固方式不同 有弯锚和直锚两种方式 只有弯锚(屋面框架梁纵筋没有直锚构造) 上部和下部纵筋钢筋锚固方式相同 上部和下部纵筋锚固方式不同 上下部纵筋具体的锚固长度不同 楼层框架上下部纵筋在端支座弯锚长度为:max(0.5hc+5d,0.4la)+15d 屋面框架梁上部纵筋有弯至梁底与下弯1.7la两种构造 变截面梁顶高差时纵筋锚固不同 直锚laE 直锚1.6la 弯锚max(0.5hc+5d,0.4la)+15d 弯锚0.4la+15d+c (二) 抗震屋面框架梁总结 抗震屋面框架梁总结,见表1-11 表1-11 抗震屋面框架梁总结 情况 出处 上部钢筋(长筋、支座负筋)锚固 伸至柱边下弯到梁底 (hc-c)+(hb-c) 03G101-1第55页 伸至柱边下弯1.7laE (hc-c)+1.7laE 03G101-1第56页 中间支座变截面 梁顶有高差 且c/hc>1/6 高标高钢筋弯锚 0.4laE+(15d+c) 《钢筋混凝土平法设计与施工规则》第311页 低标高钢筋直锚 1.6laE 03G101-1第61页 梁顶有高差 且c/hc≤1/6 上部通长筋斜弯通过,不断开 03G101-1第61页 梁宽度不同 宽出的不能直通的钢筋弯锚 上部钢筋:0.4laE+15d 下部钢筋:max(0.5hc+5d,0.4laE)+15d 《钢筋混凝土平法设计与施工规则》第313页 悬挑梁 悬挑端钢筋 锚入跨内 03G101-1第66页 跨内钢筋 按屋面框架梁端节点(弯到梁底或下弯1.7laE),注:03G101-1第66页不适用屋面框架梁带悬挑 下部钢筋 端支座 max(0.5hc+5d,0.4laE)+15d 《钢筋混凝土平法设计与施工规则》第313页 中间支座变截面 同抗震楼层框架梁 四、非抗震屋面框架梁 (一) 抗震屋面框架梁和非抗震屋面框架梁的区别 抗震屋面框架梁和非抗震屋面框架梁的区别 见表1-12 表1-12 抗震WKL与非抗震WKL的区别 抗震屋面框架梁 非抗震屋面框架梁 锚固长度 laE La 钢筋骨架 有上部通长筋 无上部通长筋,上部钢筋由架立筋与支座负筋组成 箍筋加密区 有箍筋加密 无箍筋加密 下部钢筋中间支座锚固 直锚(max(laE,0.5hc+5d) 有直锚(la)和弯锚(0.4la+15d)两种《钢筋混凝土结构平法设计与施工规则》第310页 (二)非抗震屋面框架梁总结 非抗震屋面框架梁总结,见表1-13 表1-13 非抗震屋面框架梁总结 情 况 出 处 支座负筋锚固 端支座 伸至柱边下弯到梁底 (hc-c)+(hb-c) 03G101-1第55页 伸至柱边下弯1.7laE (hc-c)+1.7la 03G101-1第56页 中间支座变截面 梁顶有高差 且c/hc>1/6 高标高钢筋弯锚 0.4la+(15d+c) 《钢筋混凝土结构平法设计与施工规则》第311页 低标高钢筋直锚 1.6la 03G101-1第61页 梁顶有高差 且c/hc≤1/6 上部通长筋斜弯通过,不断开 03G101-1第61页 梁宽度不同 宽出的不能直通的钢筋弯锚 0.4la+15d 《钢筋混凝土结构平法设计与施工规则》第313页 悬挑端 悬挑端钢筋 锚入跨内 03G101-1第66页 跨内钢筋 按屋面框架梁端节点(弯到梁底或下弯1.7la),注:03G101-1第66页不适用屋面框架梁带悬挑 下部钢筋 端支座 max(0.5hc+5d,0.4la)+15d 《钢筋混凝土结构平法设计与施工规则》第311页 中间支座变截面 非同抗震楼层框架梁 五、抗震框架梁钢筋计算总结 抗震框支梁钢筋计算总结,见表1-14 表1-14 抗震框支梁总结 锚 固 出 处 上部通长筋及第一排支座负筋 hc-c+hb-c+laE 《钢筋混凝土结构平法设计与施工规则》第314页 以下各排支座负筋 hc-c+15d 各排支座负筋延伸长度 lc/3 侧部钢筋 hc-c+15d 拉筋直径 梁宽≤350:Φ6 03G101-1第67页 梁宽>350:Φ8 拉筋根数 箍筋非加密区间距的2倍 拉筋排数 沿梁高≤200 下部钢筋 Hc-c+15d 《钢筋混凝土结构平法设计与施工规则》第314页 箍筋加密区 Max(0.2la,1.5hb) 《钢筋混凝土结构平法设计与施工规则》第293页 六、非框架梁钢筋计算总结 非框架梁钢筋计算总结,见表1-15。 表1-15 非框架梁及井字梁钢筋总结 情 况 出 版 上部支座钢筋 端支座 0.4la+15d 《钢筋混凝土结构规范设计与施工规则》 中间支座 梁顶有高差,且c/(b-50)>1/6 高标高钢筋 Max(b-c,0.41la)+15d(b-支座宽;c-保护层) 《钢筋混凝土结构规范设计与施工规则》 低标高钢筋 0.4la+15d 梁宽度不同或钢筋根数不同 多出或宽出的钢筋弯筋 0.4la+15d 延伸长度 直形梁 Ln/5 03G101-1第65页 弧形梁 Ln/3 架立筋 与负筋搭接 直形梁 150mm 弧形梁 L1 下部钢筋 支座锚固 直形梁 12d 弧形梁 La 箍筋根数 弧形梁 间距按弧形梁凸面度量 《钢筋混凝土结构规范设计与施工规则》第279页 井字梁 井字梁相交处,只有一个方向箍筋贯通布置 《钢筋混凝土结构规范设计与施工规则》第322页 七、悬挑梁计算总结 悬挑梁计算总结,见表1-16 表1-16 悬挑梁钢筋总结 情 况 出 处 上部钢筋悬挑梁 第一排 1<4hb,全部伸至远端 伸至远端下弯再回弯5d(hb-2c+5d) 03G101-1第66页 《钢筋混凝土结构规范设计与施工规则》第298页 1≥4hb除角筋外,第一排总根数的1/2不伸至悬挑远端即下弯 按45°角下弯后平伸至远端 第二排 伸至0.75 1位置 下部钢筋 锚固12d 箍筋 长度 悬挑远端变截面时按平均高度计算 根数 与边梁垂直相交时,不上到边梁边 《钢筋混凝土结构规范设计与施工规则》第322页 纯悬挑梁锚固 弯锚 Max(hc-c,0.4la)+5d 《钢筋混凝土结构规范设计与施工规则》第316页 直锚 Max(la,0.5hc+5d)+5d 八、04G101-3基础主梁和基础次梁总结 04G101-3基础主梁和基础次梁总结,见表1-17。 表1-17 04G101-3 基础梁钢筋总结 情 况 出 处 基础主梁JZL 上部和下部贯通筋 成对连通布置 04G101-3第29页 上部或下部多出的钢筋 伸至端部弯折15d 底部非贯通筋 自轴线起max(lo/3,1.2la+hb+0.5hc) 04G101-3第28、29页 有外伸 上部上排筋 伸至悬挑远端弯折12d 04G101-3第29页 上部下排筋 伸至悬挑端,在悬挑根部支座边弯折12d 上部上排筋 伸至悬挑端不弯折 上部下排筋 伸至悬挑远端弯折12d 箍筋根数 与柱相交的节点内要布置箍筋,按跨端第一种箍筋进行配置 04G101-3第34页 变截面梁顶底有高差处 低标高第一排钢筋 上部筋 锚固la 04G101-3第30页 下部筋 伸至变截面定再+la 低标高第二排钢筋 上部筋 锚固la 下部筋 伸至尽端且总锚≧la 高标高第一排钢筋 上部筋 伸至低标高梁顶面再加la 下部筋 锚固la 高标高第二排钢筋 上部筋 伸至尽端且总锚≧la 下部筋 锚固la 梁宽度不同 宽的上下部第一排钢筋 连通设置 宽的上下部第二排钢筋 伸至尽端且总锚≧la 基础主梁JZL 上部贯通筋 锚固max(0.5hc,12d) 04G101-3第36页 下部贯通筋 锚入支座la 底部非贯通筋 自轴线起max(lo/3,1.2la+hb+0.5bb) 有外伸 同基础主梁JZL 04G101-3第37页 变截面梁顶底有高差处 上部钢筋 锚固max(0.5hc,12d) 下部低标高端 下部第一排 伸至变截面顶在+la 下部第二排 伸至尽端且总锚≧la 下部高标高端 锚固la 梁宽度不同 下部各排多出的钢筋 伸至尽端且总锚≧la 箍筋根数 只有净长范围内布置箍筋 04G101-3第34页 侧部构造筋 侧部钢筋拉筋 十字交叉 锚固15d 04G101-3第35页 十字交叉 横梁外侧的侧部构造筋贯通,其余锚固15d 直径Φ8,间距为箍筋间距的两倍 九、06G101-6基础类梁钢筋计算总结 (1)基础梁JL和圈梁JQL,见表1-18 表1-18 06G101-6基础梁JL和基础圈梁JQL钢筋总结 情 况 出 处 基础梁JL 上部各排贯通梁 伸至梁端部弯折12d 06G101-6第52页 下部各排贯通梁 伸至梁端部弯折15d 底部非贯通筋延伸长度 至轴线起lo/3 有外伸 同筏基础基础主梁JZL 06G101-6第52页 变截面 06G101-6第55页 基础圈梁JQL 变截面 同基础梁JL,基础圈梁上部和下部一般只有一排钢筋,这排在变截面时就同基础梁JL中的上部和下部第一排钢筋 06G101-6第57页 侧部钢筋 同筏基础基础主梁JZL 06G101-6第57页 (2)06G101-6承台梁、基础连梁、地下框架梁钢筋总结,见表1-19。 表1-19 06G101-6承台梁、基础连梁、地下框架梁钢筋总结 情况 出处 承台梁 上部、下部贯通筋 伸至梁端部弯折10d 06G101-6第64、65页 箍筋 全长布置 基础连梁 多跨基础连梁 上下部纵筋 个跨两端支座锚固la 06G101-6第68页 箍筋 净长范围内布置 无外伸单跨基础连梁 上部纵筋 上部纵筋 箍筋根数 06G101-6第70页 基础连顶面低于承台顶面≧5d(d为上部钢筋的直径) 锚固la 锚固la 在净长范围布置 基础连梁顶面和承台顶面一平,或者基础连梁顶面低于承台顶面﹤5d 在全长范围内布置 基础梁顶面高于但底面低于承台顶面 伸至端部+下弯c(顶标高差)+15d 地下框架梁 上下部纵筋端支座锚固 Max(hc-c,0.4laE)+15d 06G101-6第68、69页 下部钢筋中间支座直锚 Max(laE,0.5hc+5d) 支座负筋延伸长度 Ln/3(ln为本跨净长度,端支座和中间支座相同) 第二节 柱构件钢筋计算总结大表 一、柱插筋总结 柱插筋总结,见表2-1. 表2-1 柱插筋总结 情况 出处 柱插筋 基础内长度 梁板式筏基 容许竖向直锚深度<1aE 全部纵筋插至基础底部 《钢筋混凝土结构平法设计与施工规则》第122页、04G101-3第45页 底部弯折a(a值查表) 容许竖向直锚深度≧1aE 柱角插筋至基础底部 《钢筋混凝土结构平法设计与施工规则》第120页、04G101-3第32页 柱中部插筋插入基础1aE 底部弯折max(6d,150) 板式筏基 容许竖向直锚深度≧1aE 板厚≦2m 柱角插筋插至基础底部 《钢筋混凝土结构平法设计与施工规则》第118页、04G101-3第45页 柱中部插筋插入基础1aE 底部弯折max(6d,150) 板厚>2m 柱角部插筋支在基础斑中部配筋上表面 柱中部钢筋插至1aE深度 底部弯折max(6d,150) 容许竖向直锚深度<1aE 板厚≦2m 柱全部插筋伸至基础底部 底部弯折a(a值查表) 单柱独基、条基 容许竖向直锚深度≧1aE 柱角插筋插至基础底部 《钢筋混凝土结构平法设计与施工规则》第113页、06G101-6第67页 柱中部插筋插入基础1aE 底部弯折max(6d,150) 容许竖向直锚深度<1aE 全部纵筋插至基础底部 《钢筋混凝土结构平法设计与施工规则》第114页、06G101-6第66页 底部弯折a(a值查表) 设基础梁的双柱独基 容许竖向直锚深度≧1aE 柱角插筋及与基础梁轴线平行布置的柱中部插筋伸至基础底部 《钢筋混凝土结构平法设计与施工规则》第115页 柱中部锚入基础梁横断面的插筋插至1aE 底部弯折max(6d,150) 容许竖向直锚深度<1aE 柱全部插筋伸至基础底部 底部弯折a(a值查表) 桩基独立承台 基础容许竖向直锚深度≧1aE且≧35d 柱角插筋伸至基础底部 《钢筋混凝土结构平法设计与施工规则》第124页 柱中部钢筋插至1aE 底部弯折max(6d,150) 基础容许竖向直锚深度<1aE且<35d 柱全部插筋伸至基础底部 《钢筋混凝土结构平法设计与施工规则》第125页 底部弯折a(a值查表) 大直径灌注桩 锚入桩≧35d, ≧1aE 《钢筋混凝土结构平法设计与施工规则》第127页 底部弯折maxa(6d,150) 芯柱 锚入≧0.71aE 《钢筋混凝土结构平法设计与施工规则》第132页 伸出基础的高度 Hn/3(错开连接) 03G101-1第36页 箍筋 梁板式筏基 梁底与板底一平 间距≦500,且不少于两道矩形封闭箍 “基础内长度”相应页 梁顶与板顶一平 基础板高度范围内箍筋根数 间距≦500,且不少于两道矩形封闭箍 基础梁高度内箍筋根数 同基础以上柱箍筋 板式筏基、独基、条基、桩承台 间距≦500,且不少于两道矩形封闭箍 芯柱 同基础以上芯柱箍筋 二、地下框架柱钢筋计算总结 地下框架柱钢筋计算总结,见表2-2 表2-2 地下框架柱钢筋计算总结 情 况 出 处 普通柱 纵筋 基本计算公式 本层层高一本层非连接区高度+伸入上层非连接区高度 03G101-1第36页 上柱比下柱钢筋多 多出的钢筋伸入下层1.21aE 下柱比上柱钢筋多 多出的钢筋伸入上层1.21aE 上柱比下柱钢筋直径大 上柱大直径的钢筋伸入下层,在下层的上部非连接区以下位置连接 下柱小直径钢筋有下层直接伸到本层上部,下上层伸下来的大直径的钢筋连接 箍筋 上部加密区高度 上部非连接区高度+顶梁板高 03G101-1第40、41页 下部加密区高度 下部非连接区高度 短柱 纵筋 下部非连接区高度 Max(hn/3,hc) 《钢筋混凝土结构平法设计与施工规则》第138页 上部非连接区高度 hc 箍筋 全高加密 《钢筋混凝土结构平法设计与施工规则》第145页 三、中间层柱钢筋计算总结 中间层柱钢筋计算总结,见表2-3 表2-3 中间层柱钢筋计算总结 情 况 出 处 普通区 纵筋 下部非连接区hn/3 《钢筋混凝土结构平法设计与施工规则》第134页 上部非连接区max(hn/6 ,hn/500) 箍筋加密区 同纵筋非连接区 《钢筋混凝土结构平法设计与施工规则》第142页 短柱 纵筋 下部非连接区max(hn/3 ,hn) 《钢筋混凝土结构平法设计与施工规则》第139页 上部非连接区hn 箍筋加密区 全高 《钢筋混凝土结构平法设计与施工规则》第145页 四、顶层层框架柱钢筋计算总结 顶层层框架柱钢筋计算总结,见表2-3。 表2-3 顶层层框架柱钢筋计算总结 中柱 直锚:伸至柱顶一保护层 弯锚:伸至柱顶一保护层+12d 边、角柱(03G101-1第37页A节点) 梁纵筋与柱纵筋弯折搭接型 外侧钢筋 不少于65%,自梁底1.51aE 剩下的位于第一层钢筋,伸至柱顶、柱内侧边下弯8d 剩下的位于第二层钢筋,伸至柱、柱内侧边 内侧钢筋 直锚:伸至柱顶一保护层 弯锚: 伸至柱顶一保护层+12d 梁纵筋与柱纵筋竖直搭接型 外侧钢筋 伸至柱顶一保护层+12d 内侧钢筋 直锚:伸至柱顶一保护层 弯锚:伸至柱顶一保护层+12d 第三节 板构件钢筋计算总结大表 一、板底钢筋计算总结 板底钢筋计算总结,见表3-1 表3-1 板底钢筋计算总结 情 况 出 处 长度 端支座 梁 ≧5d,且到支座中心线 04G101-4第25页 剪力墙 圈梁 砖墙 Max(120,h) 中间支座 梁 ≧5d,且到支座中心线 剪力墙 圈梁 砖墙 Max(120,h) 洞口边 伸到洞口边弯折 h-2×15(保护层) 04G101-4第36页 延伸悬挑板(下部构造筋) 悬挑端 伸至悬挑梁一保护层 04G101-4第28页 支座锚固 12d 根数 起步距离 1/2板筋间距 二、板顶钢筋计算总结: 板顶钢筋计算总结,见表3-2 表3-2 板顶钢筋计算总结 情 况 出 处 长度 两端支座锚固 梁 La 04G101-4第25页 剪力墙 圈梁 连接 跨中lo/3 两邻跨板顶筋配置不同 配置较大的钢筋穿越其标注的起点或终点,伸至邻跨跨中连接 04G101-4第26页 洞口边 伸到洞口边弯折 h-2×15(保护层) 04G101-4第36页 延伸悬挑板 板顶筋伸至悬挑远端,下弯至板底再回弯5d 04G101-4第28页 支座负筋替代板分布筋 双层配筋的板上有配置支座负筋时,支座负筋可替代同行的板顶分布筋 根数 起步距离 1/2板筋间距 04G101-4第25页 三、支座负筋计算总结 支座负筋计算总结,见表3-3 支表3-3 座负筋总结 中间支座 基本公式=延伸长度+弯折 延伸长度 自支座中心线向跨内的延伸长度 弯折长度 H—15 转角处分布筋扣减 分布筋和与之相交的支座负筋搭接150mm 侧与不同长度的支座负筋相交 其两侧分布筋分别按各自的相交情况计算 丁字相交 支座负筋遇丁字相交不空缺 板项筋替代负筋分布筋 双层配筋,又配置支座负筋时,板顶可替代同向的负筋分布筋 端支座负筋 基本公式=延伸长度+弯折 延伸长度 自支座中心线向跨内的延伸长度 弯折长度 H—15 跨板支座负筋 跨长+延伸长度+弯折 第四节 计算总结大表 一、墙身水平筋计算总结 墙身水平筋计算总结,见表4-1. 表4-1 墙身水平筋计算总结 内侧钢筋 锚入暗柱 伸至暗柱对边弯折15d 锚入端柱 直锚:laE 弯锚:伸至端柱对边弯折15d 斜交墙 伸至斜交墙内拐点+laE 端部无暗柱 伸至尽端弯折15d 洞口处 在洞边切断,与外侧钢筋交错5d 外侧钢筋 端部遇暗柱 同内侧钢筋遇暗柱 端部遇端柱 同内侧钢筋遇端柱 转角处 连续布置 断开布置,断开后,分别弯折20d 水平筋极数 从基础到屋顶连续布置 二、墙身坚向筋计算总结 墙身坚向筋计算总结,见表4-2 表4-2 墙身坚向筋计算总结 情况 出处 在基础内的插筋 条基/筏基 容许竖向直锚深度≥1aE 墙部分插筋采用伸至laE位置并做弯折 《钢筋混凝土结构平法设计与施工规则》第241页 墙部分插筋采用伸至laE位置截断(哪些钢筋截断,由设计注明) 容许竖向直锚深度<laE 全部墙插筋伸至基础底部并做弯折 桩基承台 容许竖向直锚深度≥laE 墙部分插筋采用伸至max(laE,35d)位置并做弯折 《钢筋混凝土结构平法设计与施工规则》第242页 部分插筋采用伸至max(laE,35d)位置截断(哪些钢筋截断,由设计注明) 容许竖向直锚深度<laE 全部墙插筋伸至基础底部并做弯折 中间层长度 无变截面 层高一本层非连续区高度+伸入上层非连续区高度(错开连接,错开35d) 03G101-1第48页 变截面 下层竖向筋 下层墙身竖向钢筋伸至变截面处向内弯折,至对面竖各分布筋处截断 《钢筋混凝土结构平法设计与施工规则》第248页 上层竖向筋 伸至下层1.5laE 顶层长度 伸入板内laE(注意是从板底起算) 竖向钢筋根数 端部为构造型柱 (墙净长-起步距离)/间距+1 起步距离为1/2竖筋间距 端部为约束型柱 约束型柱扩展部位单独计算 《钢筋混凝土结构平法设计与施工规则》第236页 剩下的:(墙净长-起步距离)/+1(此时的净长=墙长-约束柱扩展部位宽) 起步距离为1/2竖筋间距 三、墙柱钢筋总结 墙柱钢筋总结,见表4-3. 表4-3 墙柱钢筋总结 情 况 出 处 端柱 纵筋箍筋均同框架柱 暗柱 在基础内的插筋 条基/筏基 容许竖向直锚深度≥1aE 阳角插筋伸至基础底弯折 《钢筋混凝土结构平法设计与施工规则》第230页 其余插筋采用伸至laE位置截断 容许竖向直锚深度<1aE 全部墙插筋深至基础底部并做弯折 桩基承台 容许竖向直锚深度≥1aE 阳角插筋伸至基础底弯折 《钢筋混凝土结构平法设计与施工规则》第232页 其余插筋采用伸至laE位置 容许竖向直锚深度<1aE 全部墙插筋伸至基础底并做弯折 中间层长度 同墙身竖向筋 层高-本层非连续区高度+伸入上层非连续区高度(错开连接,错开35d) 《钢筋混凝土结构平法设计与施工规则》第234页 顶层长度 同墙身竖向筋 伸入板内laE(注意是从板底起算) 《钢筋混凝土结构平法设计与施工规则》第240页 四、墙梁钢筋总结 墙梁钢筋总结,见表4-4 表4-4 墙梁钢筋总结 情况 出处 连梁 纵筋 端部为墙身 锚入墙身内max(1aE,600) 03G101-1第51页 端部为墙柱 锚入墙柱内max(hc-c,0.41aE)+15d 箍筋 中间层 在洞口宽度内布置,起步距离50mm 顶层 在纵筋长度范围内布置,洞口里侧起步距离50mm,洞口外侧起步距离100mm 暗梁 纵筋 中间层 端部锚固同墙身水平筋 《钢筋混凝土结构平法设计与施工规则》第257~258页 顶层 上部钢筋 伸至梁端下弯1aE 下部钢筋 端部锚固同墙身水平筋 与连梁重叠 上、下部钢筋与连梁纵筋搭接:max(L1E,600) 箍筋 起步距离1/2间距 与连梁重叠时,连梁范围内不布置暗梁箍筋 边框梁 纵筋 中间层 端部锚固同墙身水平筋 《钢筋混凝土结构平法设计与施工规则》第254~256页 顶层 上部钢筋 伸至梁端下弯1aE 下部钢筋 端部锚固同墙身水平筋 与连梁重叠 与连梁纵筋重叠的,搭接max(11E,600) 与连梁纵筋不重叠的,穿过连梁连通布置 箍筋
