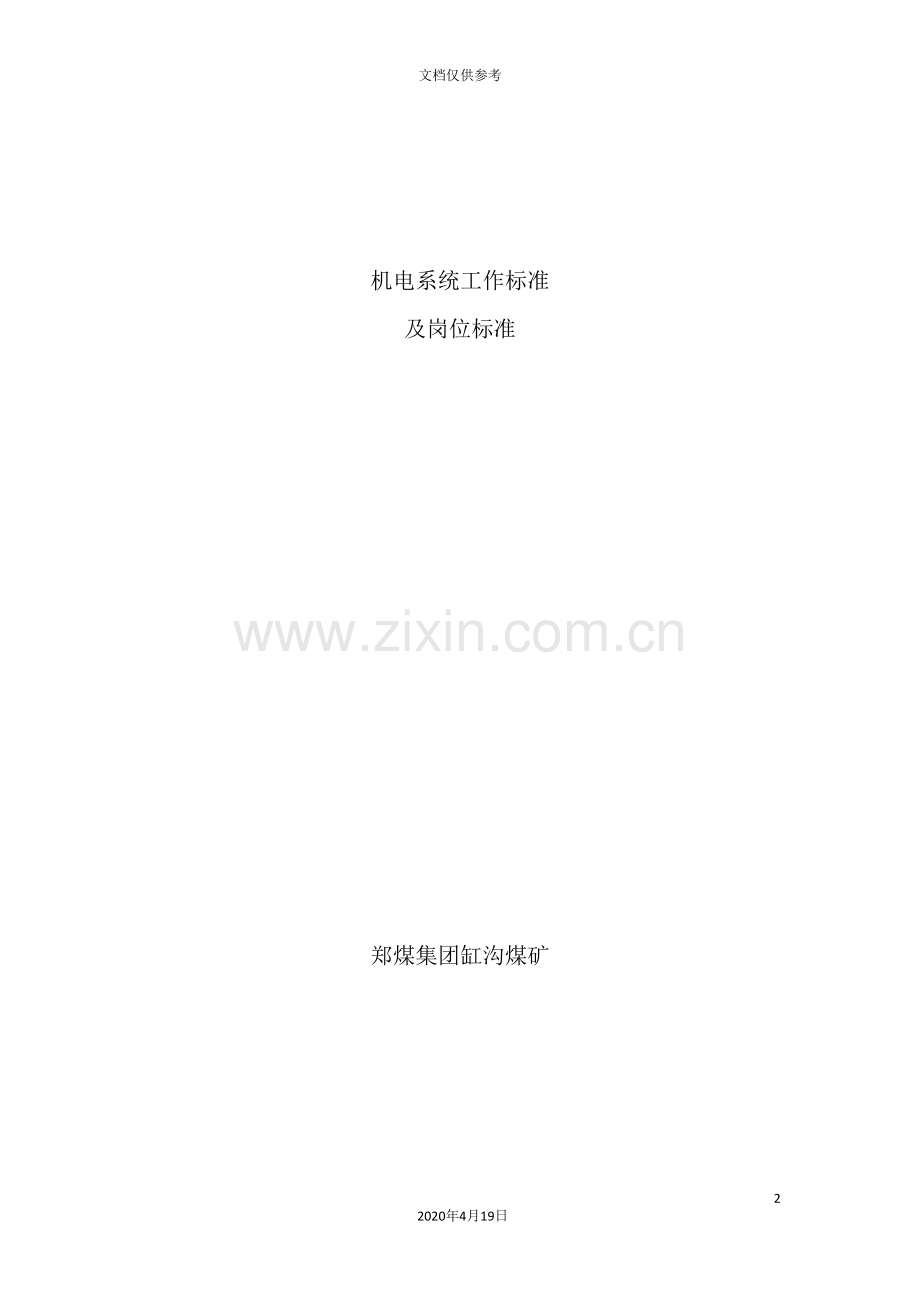

机电系统工作标准
及岗位标准

郑煤集团缸沟煤矿

编审委员会

策 划: 王海明 赵 秀

总 编: 张跃文

主 编: 唐洪林 王新元

编 审: 张跃文

汇编整理: 付李刚 孔朝升 吴 斌

前 言
人的不安全行为和物的不安全状态是造成事故的直接原因,而人员管理又是矿井安全管理的核心,要真正解决以上问题,就必须对职工的工作标准、岗位标准和她们的安全意识进行培训,强化她们的安全责任心。作为兼并重组矿井,人员平均素质相对偏低,特别是大多数最基层的操作人员和岗位人员,对相关的要求不清楚或知之甚少,造成现场质量标准化达标工作难度大,返工现象普遍,另外各级管理人员的检查要求及标准不统一,使现场操作人员不知如何执行才算是标准工作。针对以上现状,制定<机电系统工作标准及岗位标准>是十分必要的,更能体现它的及时性和适用性。
本<机电系统工作标准及岗位标准>参考了<煤矿安全规程>、<煤矿工人技术操作规程>、<煤矿安全质量标准化标准及考核评分办法(试行)>、<电力安全工作规程>、<煤矿轨道线路质量标准>、<道岔维修质量标准>等书,同时融入了编写人员的一些现场实际经验,历时三个月编写审核完成。
本<机电系统工作标准及岗位标准>将各类规程、办法、要求、标准等分项系统地归纳提炼,内容易懂易操作,融科学性、实用型、系统性和现场经验于一体,力求为各层次的管理人员和现场岗位操作人员提供一本最适用的参考资料和培训教材。
经过本<机电系统工作标准及岗位标准>的培训学习,将会使检查标准和执行标准形成统一,将矿井的双建双达工作真正落到实处,使矿井机电工作达到规范化和标准化,为实现本质安全型矿井做出贡献。
该教材在编写过程中,得到了矿领导的高度重视和大力支持,在此,谨向她们表示感谢!
鉴于本书表写时间紧和水平所限,本教材可能存在误之处,恳请各读者在使用时予以指正!

5月
目 录
上篇 工作标准
一、硐室标准 7
1、地面变电所 7
2、压风机房 9
3、主扇机房 10
4、绞车房 12
5、水泵房 14
6、井下变电所 17
7、井下皮带机头 19
8、乳化液泵站 21
9、开掘头风机及开关群 24
二、管线整挂标准 26
1、地面管线整挂 26
2、井下管线整挂标准 26
三、皮带走廊标准 27
四、接地标准 29
五、轨道巷标准 30
六、地面车间、库房标准 32
1、设备库 32
2、设备棚 33
3、机修车间 33
下篇 岗位标准
1、地面配电工 37
2、主通风机司机 39
3、主绞车司机 42
4、压风机司机 45
5、电氧焊工 47
6、外线电工 48
7、矿灯充电工 51
8、井下配电工 53
9、井下电钳工 56
10、皮带司机 59
11、水泵司机 62
12、刮板机司机 64
13、小绞车司机 66
14、耙煤机司机 69
15、采煤机司机 72
16、乳化液泵司机 75
17、摘、挂钩工 77
18、信号工 81
19、钉道工 83
20、轨道维护工 88
21、运输调度员 92
缸沟煤矿机电系统工作标准及岗位标准

上篇 工作标准

一、 硐室标准

1、 地面变电所

一、设备摆放及安全相关要求
1、高、低压配电柜要摆放整齐,成一直线并进行编号。柜后留有一米检修距离。
2、带电裸露部分有保护栅栏。
3、高、低压供电设备要求零部件完整齐全,台台完好。
4、各柜底座及柜门要求有可靠的接地系统。
二、牌板制度及图纸
1、地面变电所操作规程(张挂)
2、配电工岗位责任制(张挂)
3、配电工交接班制度(张挂)
4、地面变电所巡回检查制度(张挂)
5、要害场所管理制度(张挂)
6、领导干部上岗查岗制度(张挂)
7、设备维修制度(张挂)
8、高、低压供电系统图(张挂)
三、记录
1、地面变电所运行记录
2、地面变电所巡回检查记录
3、配电工交接班记录
4、要害场所来客登记
5、要害场所干部上岗记录
6、配电设备检修记录
7、停送电记录
8、事故记录
四、硐室照明
1、变电所照明灯具吊挂整齐。
2、室内照明充分,光线适度,每隔3-5m安设一盏照明灯,且每个操作间最少安设一台应急照明灯。
五、缆线整挂
1、所有电缆线都应在电缆沟内敷设,沟侧固定电缆钩对电缆线进行吊挂敷设,钩距为500mm,高压电缆间距为100mm,其它电缆间距为50mm,且高压线在下,低压线在上。
2、电缆沟必须盖板齐全、完整,盖板要平整稳固,易拆卸和安装。
六、接地系统
1、接地极用直径不小于22mm、长度为1m的2根镀锌钢管制成,每根管上应钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,垂直埋入深度不得小于0.75m,之间由40×4镀锌扁铁联接。
2、连接接地极的接地母线,采用厚度不小于4mm、截面不小于100mm2的镀锌扁钢;电气设备的外壳与接地母线或局部接地极的连接,电缆连接装置两头的铠装、铅皮的连接,均采用截面不小于25mm2的铜线,铜线两头用相匹配的铜线鼻子封头。
3、接地联接螺栓、平垫、弹垫均用镀锌件。
4、接地系统的对地电阻符合规定(电阻值小于4欧姆)。
七、警示标志
1、变电所门外要挂”配电重地、闲人免进”标志牌,非工作人员未经许可不得随便进入。
2、带电裸露部分的保护栅栏要悬挂”高压危险,请勿靠近”警告牌。
3、供电设备悬挂有完好牌和责任牌。
八、安全设施及仪器仪表
1、电流表、电压表、电度表等仪表齐全,指示正确。
2、防护用具齐全(绝缘台、绝缘靴、绝缘手套、高压验电笔、停送电对号牌、‘有人工作,禁止合闸’牌、‘运行’牌、‘备用’牌等),存放适当,使用方便。
3、备有沙箱、灭火器、消防锹等必要的消防器材(各操作间备用的沙不少于0.2立方米,灭火器不少于两个,消防锹不少于一把)。
4、要求有一部通往调度室的专线直通电话和可通往矿井各级部门的本矿调度电话。
5、变电所门要求全部往外开。
2、压风机房
一、设备摆放及安全相关要求
1、压风机必须装置两台同等能力的压风机。
2、压风机应有可靠双电源。
3、风包上应装有动作可靠的安全阀,排污阀,并有检查孔,在风包出风管上应装释压阀,释压阀的口径不得小于出风管的直径。
4、压风机和供电设备零部件完整齐全,台台完好。
5、供电设备的过流和无压释放保护装置动作可靠,整定合格。
6、带电裸露部分必须装设保护栅栏。
7、设备周围要求留有不小于0.5m的检修和巡回检查通道。
二、牌板制作及图纸
1、压风机操作规程(张挂)
2、压风机司机岗位责任制(张挂)
3、压风机房巡回检查制度(张挂)
4、压风机司机交接班制(张挂)
5、要害场所管理制度(张挂)
6、要害场所干部上岗查岗制度(张挂)
7、设备维修制度(张挂)
三、台账记录
1、压风机运行日志
2、压风机巡回检查记录
3、压风机司机交接班记录
4、要害场所来客登记
5、压风机房干部上岗记录
6、压风机检修记录
7、事故记录
四、硐室照明
1、照明灯具吊挂整齐。
2、不少于两盏照明灯,灯距3～5m,且最少安设一台应急照明灯。
五、管线整挂
1、所有出入机房内外的电缆线都应在电缆沟内敷设。
2、电缆沟必须盖板齐全、完整,盖板要平整稳固,易拆卸和安装。
3、尽可能减少管路的分布,且不影响正常的供风。
4、阀门在安装时保证都朝一个方向,阀门刷灰漆,手轮刷红漆。
六、接地系统
1、接地极用直径不小于22mm、长度为1m的2根镀锌钢管制成,每根管上应钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,垂直埋入深度不得小于0.75m,之间由40×4镀锌扁铁联接好。
2、连接接地极的接地母线,采用厚度不小于4mm、截面不小于100mm2的镀锌扁钢;电气设备的外壳与接地母线或局部接地极的连接,电缆连接装置两头的铠装、铅皮的连接,均采用截面不小于25mm2的铜线,铜线两头用相匹配的铜线鼻子封头。
3、接地联接螺栓、平垫、弹垫均用镀锌件。
4、接地系统的对地电阻符合规定(电阻值小于4欧姆)。
七、警示标志
1、机房门口要悬挂”机房重地、闲人免进”标志牌,非工作人员未经许可不得随便进入机房。
2、压风机和供电设备要有完好牌和责任牌,并进行编号。
八、安全设施及仪器仪表
1、电流表、电压表、温度显示装置仪表齐全,灵敏可靠。
2、压力表齐全,仪表指示准确。
3、卸载阀动作灵敏可靠、调整准确;安全阀装置齐全、动作灵敏可靠,定期进行校验。
4、备有沙箱、灭火器、消防锹等必要的消防器材(备用的沙不少于0.2立方米,灭火器不少于两个,消防锹不少于一把)。
3、主扇机房
一、设备摆放及安全相关要求
1、必须安装两台同等能力的主通风机,主、备用通风机10min内能开动起来。
2、主通风机必须有可靠双电源。
3、主通风机和供电设备零部件完整齐全,台台完好。
4、低压配电柜要整齐摆放成一直线,柜后留有一米宽检修距离。
5、供电设备的过流和无压释放保护装置动作可靠,整定合格。
6、带电裸露部分必须装设保护栅栏。
7、主通风机前必须安装防爆门,防爆门不得小于出风口的断面积,并正对出风口。
二、牌板制度及图纸
1、主通风机操作规程(张挂)
2、主通风机司机岗位责任制(张挂)
3、主通风机房巡回检查制度(张挂)
4、主通风机司机交接班制(张挂)
5、要害场所管理制度(张挂)
6、要害场所干部上岗查岗制度(张挂)
7、设备维修制度(张挂)
8、反风系统图(张挂)
9、反风操作流程图
三、台账记录
1、主通风机运行日志
2、主扇机房巡回检查记录
3、主通风机司机交接班记录
4、要害场所来客登记
5、要害场所干部上岗记录
6、主通风机检修记录
7、事故记录
四、硐室照明
1、照明灯具吊挂整齐。
2、不少于两盏照明灯,灯距3～5m,且最少安设一台应急照明灯。
五、缆线整挂
1、所有出入机房的电缆线都应在电缆沟内敷设,过墙要求经过穿墙管敷设,空隙用黄泥封堵严实。
2、电缆沟必须盖板齐全、完整,盖板要平整稳固,易拆卸和安装。
六、接地系统
1、接地极用直径不小于22mm、长度为1m的2根镀锌钢管制成,每根管上应钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,垂直埋入深度不得小于0.75m,之间由40×4镀锌扁铁联好。
2、连接接地极的接地母线,采用厚度不小于4mm、截面不小于100mm2的镀锌扁钢;电气设备的外壳与接地母线或局部接地极的连接,电缆连接装置两头的铠装、铅皮的连接,均采用截面不小于25mm2的铜线,铜线两头用相匹配的铜线鼻子封头。
3、接地联接螺栓、平垫、弹垫均用镀锌件。
4、接地系统的对地电阻符合规定(电阻值小于4欧姆)。
七、警示标志
1、机房门口要悬挂”机房重地、闲人免进”标志牌,非工作人员未经许可不得随便进入机房。
2、主通风机和供电设备要有完好牌和责任牌,并进行编号。
3、带电裸露部分的保护栅栏上要悬挂警示牌。
八、安全设施及仪器仪表
1、水柱计、电流表、电压表、温度显示装置等仪表齐全,显示正常准确,过流保护、欠电压保护、整定合格、动作灵敏可靠。
2、通风机电机各轴承要有超温报警。
3、要求有一部通往调度室的专线直通电话和通往矿井各级部门的本矿调度电话。
4、备有沙箱、灭火器、消防锹等必要的消防器材(备用的沙不少于0.2立方米,灭火器不少于两个,消防锹不少于一把)。
4、绞车房
一、设备摆放及安全相关要求
1、主提升绞车应有可靠双电源。
2、主提升绞车和供电设备零部件完整齐全,台台完好。
3、 绞车信号必须声光俱全,信号按钮设置在绞车司机随手能及的地方,固定端正,便于操作。
4、保险绳、勾头加设绳皮、绳卡子相互等距离安装,相邻绳卡子反向安装。
5、钢丝绳在滚筒上的留绳不少于三圈,不超过2层钢丝绳,钢丝绳在滚筒上缠绕应整齐无爬绳、无咬绳、无打结、盘绕混乱、压扁变形等现象。
6、不合格钢丝的断面积与钢丝总断面积之比不超过百分之二十五。
二、牌板制度及图纸
1、主提升绞车操作规程(张挂)
2、绞车司机岗位责任制(张挂)
3、绞车房巡回检查制度(张挂)
4、绞车司机交接班制度(张挂)
5、要害场所管理制度(张挂)
6、要害场所干部上岗查岗制度(张挂)
7、设备维修制度
8、设备布置图
9、电气控制原理图
10、液压原理图
三、台账记录
1、主提升绞车运行日志
2、绞车房巡回检查记录
3、绞车司机交接班记录
4、要害场所来客登记
5、要害场所干部上岗记录
6、检修记录
7、事故记录
8、钢丝绳检查记录
四、硐室照明
1、绞车房照明灯具吊挂整齐。
2、绞车房内照明灯安装为节能荧光灯,间距为4米,不少于两盏。
3、最少安设一台应急照明灯。
五、缆线整挂
1、所有电缆线都应在电缆沟内敷设,沟侧固定电缆钩对电缆线进行吊挂敷设,钩距为500mm,高压电缆间距为100mm。其它电缆间距为50mm,且高压线在下,低压线在上。
2、电缆沟必须盖板齐全、完整,盖板要平整稳固,易拆卸和安装。
3、过墙电缆要经穿墙管敷设。
六、接地系统
1、接地极用直径不小于22mm,长度为1m的2根镀锌钢管制成,每根管上应钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,垂直埋入深度不得小于0.75m,之间由40×4镀锌扁铁联好。
2、连接接地极的接地母线,采用厚度不小于4mm,截面不小于100mm2的镀锌扁钢。电气设备的外壳与接地母线或局部接地极的连接,电缆连接装置两头的铠装、铅皮的连接均采用截面不小于25mm2的铜线,铜线两头用相匹配的铜线鼻子封头。
3、接地联接螺栓、平垫、弹垫均用镀锌件。
4、接地系统的对地电阻符合规定(电阻值小于4欧姆)。
七、警示标志
1、绞车房门口要悬挂”要害场所、闲人免进”的标志牌,非工作人员未经许可不得随便进入场所。
2、主提升绞车和供电设备要有完好牌和责任牌,并进行编号。
3、带电裸露部分的保护栅栏上要悬挂警示牌。
4、旋转部件要求安装防护罩。
八、安全设施及仪器仪表
1、绞车应装设:欠压保护 、过电流保护、过卷保护、过速保护、限速保护、闸间隙保护、松绳保护、信号与控制回路闭锁、后备保护、深度指示器失效保护、减速功能保护。
2、绞车油泵压力、刹车压力指示正常。
3、电控设备电压、电流保护指示正常。
4、绞车通信信号完善,符合要求。
5、备有沙箱、灭火器、消防锹等必要的消防器材(备用的沙不少于0.2立方米,灭火器不少于两个,消防锹不少于一把)。
5、水泵房
一、设备摆放及安全相关要求
1、主排水系统必须具备”三泵两管路”系统。
2、主排水泵应有可靠双电源。
3、水泵房内所有开关要摆放整齐,以开关前部为标准成一直线摆放。
4、水泵房内离心泵与壁墙之间应留出0.5m以上的检修距离,离心泵相互之间应留出0.8m以上的距离。
5、主排水泵和供电设备零部件完整齐全,并全部进行编号。
6、排水装置转动部分必须有防护罩。
7、每台离心泵出水侧管路上必须安装压力表,吸水侧管路上安装真空表。
二、牌版制度及图纸
1、主排水泵操作规程(张挂)
2、水泵司机岗位责任制(张挂)
3、设备巡回检查制度(张挂)
4、水泵司机交接班制度(张挂)
5、要害场所管理制度(张挂)
6、要害场所干部上岗查岗制度(张挂)
7、设备维修制度(张挂)
8、排水系统图
三、台账记录
1、主排水泵运行日志
2、水泵房巡回检查记录
3、主排水泵司机交接班记录
4、要害场所来客登记
5、水泵房干部上岗记录
6、主排水泵检修记录
7、事故记录
四、硐室照明
1、照明灯采用防爆节能灯,采用钢绞线或铁丝沿顶板进行直线吊挂。
2、每5米安设一盏照明灯,保证泵房内光线充分。
3、照明灯线固定标准:用尼龙扎带绑在钢绞线上,尼龙扎带每400mm一根,尼龙扎带的扎口方向和带头长度应一致,敷设完成并随手把长余的尼龙扎带剪掉。
五、管线整挂
(一)排水管路悬挂
1、排水管路采用工字钢横梁承载敷设。
2、排水管路连接时,如有弯曲必须进行调直处理,以保持管路的平直度。
3、排水管路法兰连接要求两法兰应平行并保持同轴性,螺栓能自由穿入,螺栓规格型号一致,穿向一致,紧固均匀,松紧适度,外露长度相等。
4、排水管路阀门安装位置、进出口方向正确,连接牢固、紧密、启闭灵活,手轮、手柄朝向合理,阀门表面洁净。
5、排水管路安装后,必须进行试验,不得有漏水现象。
6、管路、闸阀上涂漆前必须对表面质量处理,表面无污垢、油迹、水迹、锈斑、焊渣、毛刺等,管道表面光洁,并露出金属光泽。
7、排水管路刷漆颜色要求为绿色,要求刷漆部分全面,厚度均匀,表面光洁,没有漆斑。
8、所有闸阀刷漆颜色要求为黑色,螺帽上均涂为红色。
(二)电缆线路悬挂
1、电缆悬挂方式:采用钢绞线悬挂电缆钩的方式悬挂。
2、悬挂位置及方法:所有电缆都悬挂到硐室帮上,将钢绞线固定在帮上的适当位置,再将电缆钩悬挂在钢绞线上面,利用电缆钩悬挂电缆。
3、钢绞线固定标准: 钢绞线悬挂高度离地面不得小于1.6m,每隔5m固定一个膨胀螺栓,钢绞线须张紧并成一直线。
4、电缆敷设标准:
1)平直段电缆直接悬挂在电缆钩上,要求电缆钩的悬挂间距为0.8m,电缆横跨巷道、经过巷口须作桥架,电缆在桥架上须排列整齐。
2)电缆悬挂顺序从上到下为: 信号通讯线、低压电缆 高压电缆,且电压等级相同截面大的挂在下面。
3)同电压等级电缆上下间距不得小于50mm,高压电缆悬挂到最下面距离底板1500mm,低压电缆悬挂到高压电缆的上方间距不得小于100 mm,信号通讯电缆悬挂到低压电缆上方间距不得小于300 mm,信息一体化监控线路悬挂到信号通讯电缆上方间距为50mm。
4)电缆应拉直,不得盘圈或盘”8”字型,有接线盒时预留500mm电缆。
5)严禁在电缆上悬挂任何物件。
6)电缆过墙必须经穿墙管经过,空隙用黄泥封堵严实。
六、接地系统
1、主接地极应用耐腐蚀的钢板制成,面积不得小于0.75m2、厚度不得小于5mm。
2、主接地极应在主、副水仓中各埋设1块。
3、连接主接地极的接地母线,采用厚度不小于4mm、截面不小于100mm2的镀锌扁钢;电气设备的外壳与接地母线或局部接地极的连接,电缆连接装置两头的铠装、铅皮的连接,采用厚度不小于4 mm、截面不小于50 mm2的镀锌扁铁。
4、接地连接螺栓、螺母、平垫、弹垫均采用镀锌料。
5、接地系统的对地电阻符合规定(电阻值小于2欧姆)。
七、安全出口
1、主水泵房必须有两个安全出口,一个出口用斜巷通到井筒,并应高出泵房底板上;另一出口通到井底车场,主水泵房的地面标高应比此出口与井底车场或大巷连接处的底板标高高出0.5m。
2、主水泵房通往井底车场通到内必须装设向外开的防水、防火密闭门,全部敞开时,不得妨碍运输;密闭门上方隔墙内应装设便于关严的通风调节孔;另外两个安全出口应分别安装一道铁栅栏门,但不得妨碍密闭门的开闭。
八、警示标志
1、泵房门口要悬挂”要害场所、闲人免进”标志牌,非工作人员未经许可不得随便进入。
2、工作主水泵要悬挂有运行牌,检修泵要挂有检修牌。
3、主水泵和供电设备要有完好牌和责任牌。
九、安全设施及仪器仪表
1、电器设备电流指示、电压显示齐全正确,保护灵敏,整定合格。
2、压力表齐全,指示正确。
3、备有沙箱、灭火器、消防锹等必要的消防器材(备用的沙不少于0.2立方米,灭火器不少于两个,消防锹不少于一把)。
6、井下变电所
一、设备摆放及安全相关要求
1、高、低压配电设备要摆放整齐,成一直线,低压开关上架摆放。
2、高开离墙留有0.7米检修距离,低压开关离墙留有0.5米检修距离。
3、高、低压供电设备要求零部件完整齐全,台台完好,杜绝出现失爆现象。
二、安全保护
1、开关电流、电压显示齐全。过流和短路保护整定合格,动作可靠,漏电保护灵敏可靠。
2、接地良好,接地电阻符合规定(小于2Ω)。
三、规章制度 及图纸
1、配电工操作规程(张挂)
2、配电工岗位责任制(张挂)
3、设备巡回检查制度(张挂)
4、配电工交接班制度(张挂)
5、要害场所管理制度(张挂)
6、要害场所干部上岗查岗制度(张挂)
7、设备维修制度(张挂)
8、供电系统图(张挂)
9、电气设备布置图(张挂)
四、记录
1、变电所运行日志
2、变电所巡回检查记录
3、配电工交接班记录
4、要害场所来客登记
5、要害场所干部上岗记录
6、检修记录
7、事故记录
五、硐室照明
1、照明灯采用防爆节能灯,采用钢绞线或铁丝沿顶板进行吊挂,照明灯线采用塑料扎带固定在钢绞线或铁丝上。
2、每5米安设一盏照明灯,保证配电室内光线充分。
3、照明灯线固定标准:用尼龙扎带绑在钢绞线上,尼龙扎带每400mm一根,尼龙扎带的扎口方向和带头长度应一致,敷设完成并随手把长余的尼龙扎带剪掉。
六、电缆线路悬挂
1、所有出入变电所的电缆线都应在电缆沟内敷设。
2、电缆沟必须盖板齐全、完整,盖板要平整稳固,易拆卸和安装。
3、过墙电缆必须经过穿墙管敷设,并用黄泥封堵电缆与穿墙管之间间隙。
七、接地系统
1、局部接地极,用直径不小于22mm、长度为1m的2根钢管制成,每根管上应钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,用40×4镀锌扁铁联接后垂直埋入底板,垂直埋入不得小于0.75m。
2、电气设备的外壳与接地母线或局部接地极的连接,电缆连接装置两头的铠装、铅皮的连接,应采用厚度不小于4 mm、截面不小于50 mm2的扁铁。
3、接地联接螺栓、平垫、弹垫均用镀锌件。
八、警示标志
1、变电所门外要挂”配电重地、闲人免进”标志牌和变电所名称牌,非工作人员未经许可不得随便进入。
2、运行的电器设备要悬挂有运行牌,检修设备要挂有检修牌。
3、供电设备要有完好牌和标志牌。
九、安全设施及仪器仪表
1、配件、专用工具摆放整齐,有登记帐卡。
2、防护用具齐全(高压验电笔、三相短路接地线、绝缘手套、绝缘靴、停送电对号牌、‘有人工作,禁止合闸’牌),存放适当,使用方便。
3、备有沙箱、灭火器、消防锹等必要的消防器材(备用的沙不少于0.2立方米,灭火器不少于两个,消防锹不少于一把)。
7、井下皮带机头
一、设备摆放及安全相关要求
1、设备摆放整齐,电气开关全部上架管理,台台完好,杜绝失爆现象。
2、开停信号必须声光俱全,信号按钮设置在绞车司机随手能及的地方,固定端正,便于操作。
3、皮带机电机及减速器安装位置要确定在便于检修和检查一侧。
4、张紧绞车要安装到位,完好投用。
二、牌板制度
1、皮带司机操作规程(张挂)
2、皮带司机岗位责任制(张挂)
3、皮带机巡回检查制度(张挂)
4、皮带机司机交接班制度(张挂)
5、设备维修制度
三、记录
1、皮带机运行日志
2、皮带机巡回检查记录
3、皮带司机交接班记录
4、设备检修记录
5、事故记录簿
四、照明
1、照明灯采用防爆节能灯,采用钢绞线或铁丝沿顶板直线吊挂,照明灯线采用塑料扎带固定在钢绞线或铁丝上。
2、每5米安设一盏照明灯,保证机头部光线充分。
3、照明灯线固定标准:用尼龙扎带绑在钢绞线上,尼龙扎带每400mm一根,尼龙扎带的扎口方向和带头长度应一致,敷设完成并随手把长余的尼龙扎带剪掉。
五、缆线整挂
1、电缆悬挂方式:采用钢绞线悬挂电缆钩的方式悬挂。
2、悬挂位置及方法:所有电缆都悬挂到硐室的帮,将钢绞线固定在帮上的适当位置,再将电缆钩悬挂在钢绞线上面,利用电缆钩悬挂电缆。
3、钢绞线固定标准: 钢绞线悬挂高度离地面不得小于1.6m,,每隔5m固定一个膨胀螺栓,钢绞线须张紧并成一直线;
4、电缆敷设标准
1)平直段电缆直接悬挂在电缆钩上 要求电缆钩的悬挂间距为0.8m。电缆横跨巷道、经过巷口须作桥架,电缆在桥架上须排列整齐。
2)电缆悬挂顺序从上到下为: 信号通讯线、低压电缆 高压电缆,且电压等级相同截面大的挂在下面。
3)同电压等级电缆上下间距不得小于50mm,高压电缆悬挂到最下面距离底板1500mm;低压电缆悬挂到高压电缆的上方间距不得小于100 mm,信号通讯电缆悬挂到低压电缆上方间距不得小于300 mm,信息一体化监控线路悬挂到信号通讯电缆上方间距为100mm。
4)电缆应挂直,不得盘圈或盘”8”字型,有接线盒时预留500mm电缆。
5)严禁在电缆上悬挂任何物件。
6)采区皮带巷信号缆线、通讯缆线、监控缆线制作平挂电缆沟悬挂在巷道顶板上。
六、管路整挂
全部管路均整挂在皮带巷行人侧的巷帮,从上往下、由细到粗排列,钢管全部用相配套统一规格的管卡固定,管卡之间用统一的100mm长,50×5的扁铁相联,管卡与巷顶板上锚杆相固定,成直线挂设。
七、接地系统
1、局部接地极,用直径不小于22mm、长度为1m的2根钢管制成,每根管上应钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,用40×4镀锌扁铁联接后垂直埋入底板,垂直埋入不得小于0.75m。
2、电气设备的外壳与接地母线或局部接地极的连接,电缆连接装置两头的铠装、铅皮的连接,应采用厚度不小于4 mm、截面不小于50 mm2的扁铁。
3、接地联接螺栓、平垫、弹垫均用镀锌件。
4、接地系统的对地电阻符合规定(电阻值小于4欧姆)。
八、警示标志
1、皮带机头和供电设备要有完好牌和责任牌。
2、对皮带机所属队组,皮带机名称、责任人进行挂牌标志。
八、安全设施及仪器仪表
1、皮带机头应装设:1)欠压保护,2)过电流保护,3)煤位保护,4)打滑保护,5)防跑偏装置,6)温度保护,7)烟雾报警装置,8)超温自动洒水装置。
2、皮带机头部、张紧部两侧要求加装防护网,驱动滚筒上部皮带架中间要求加封板,机械旋转部分必须加装防护罩,需跨越皮带处须加装行人过桥。
3、备有沙箱、灭火器、消防锹等必要的消防器材(备用的沙不少于0.2立方米,灭火器不少于两个,消防锹不少于一把)。
8、乳化液泵站
一、设备摆放及安全相关要求
1、泵站配备两泵一箱,泵和箱水平安装,箱体位置高于泵体100mm以上,正常情况下一台工作一台备用并检修完好。
2、泵站要保证每台泵完好,必须安装液压表。
3、供液管路要吊挂整齐保证送回液畅通无泄漏,与巷道内管路整挂在一侧。
4、泵站开关、电机、接线盒等电气设备应必须完好,无失爆,安放地点无淋水(不可避开的淋水要采取防护措施)。
5、泵站周围支护齐全,15m内要保证无杂物、无积水、防护装置齐全。
6、有自动配液装置的泵站要坚持使用自动配液装置,并及时检测乳化液浓度;采用手工配液和半自动配液,要及时配制,并保证配制液的浓度。
7、乳化油的存放点要有明显标志,采用小容器装乳化油时要注意卫生,防止进入杂物。
8、乳化液清洁,无析皂现象,综采工作面乳化液配制浓度3—5%。
9、乳化液泵和供电设备零部件完整齐全。
二、排版制作
1、乳化液泵操作规程(张挂)
2、乳化液泵司机岗位责任制(张挂)
3、设备巡回检查制度(张挂)
4、乳化液泵司机交接班制度(张挂)
5、设备维修制度
三、台账记录
1、乳化液泵运行日志
2、乳化液泵站巡回检查记录
3、乳化液泵司机交接班记录
4、乳化液泵检修记录
5、事故记录
四、硐室照明
1、照明灯采用防爆节能灯,采用钢绞线或铁丝沿顶板进行吊挂,照明灯线采用塑料扎带固定在钢绞线或铁丝上。
2、每5米安设一盏照明灯,保证泵站内光线充分。
3、照明灯线固定标准:用尼龙扎带绑在钢绞线上,尼龙扎带每400mm一根,尼龙扎带的扎口方向和带头长度应一致,敷设完成并随手把长余的尼龙扎带剪掉。
五、管线整挂
(一)液压管路
1、液管敷设在巷道的帮上,采用管卡固定联接,和其它管路一并整挂。
2、进液管采用无缝钢管,连接方式采用高压接头连接;回液管采用焊管,连接方式采用法兰连接。
3、法兰连接的质量应符合下列规定:
两法兰应平行并保持同轴性,螺栓能自由穿入;螺栓穿向一致,外露长度相等。
4、法兰使用相同规格、型号的螺栓,螺栓穿向一致,紧固均匀,松紧适度;螺栓露出螺母长度一致,且不得多于四扣。
5、阀门安装位置、进出口方向正确,连接牢固、紧密、启闭灵活。
6、管路安装后,必须按额定压力进行试验,不得漏液。
7、管路、管路闸阀涂漆前表面无污垢、油迹、水迹、锈斑、焊渣、毛刺等,管道表面光洁,并露出金属光泽。
8、管路涂为灰色,要求刷漆部分全面,厚度均匀,表面光洁,没有漆斑。
(二)缆线悬挂
1、电缆悬挂方式:采用钢绞线悬挂电缆钩的方式悬挂。
2、悬挂位置及方法:所有电缆都悬挂到硐室的帮,将钢绞线固定在帮上的适当位置,再将电缆钩悬挂在钢绞线上面,利用电缆钩悬挂电缆。
3、钢绞线固定标准: 钢绞线悬挂高度离地面不得小于1.6m,每隔5m固定一个膨胀螺栓,钢绞线须张紧并成一直线。
4、电缆敷设标准:
1)平直段电缆直接悬挂在电缆钩上,要求电缆钩的悬挂间距为0.8m,电缆横跨巷道、经过巷口须作桥架,电缆在桥架上须排列整齐。
2)电缆悬挂顺序从上到下为: 信号通讯线、低压电缆、高压电缆,且电压等级相同截面大的挂在下面。
3)同电压等级电缆上下间距不得小于50mm,高压电缆悬挂到最下面距离底板1500mm,低压电缆悬挂到高压电缆的上方间距不得小于100 mm,信号通讯电缆悬挂到低压电缆上方间距不得小于300 mm,信息一体化监控线路悬挂到信号通讯电缆上方间距为100mm。
4)电缆应拉直,不得盘圈或盘”8”字型,有接线盒时预留500mm电缆。
5)严禁在电缆上悬挂任何物件。
六、接地系统
1、乳化液泵站局部接地极,用直径不小于22mm、长度为1m的2根钢管制成,每根管上应钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,用40×4镀锌扁铁联接后垂直埋入底板,垂直埋入不得小于0.75m。
2、电气设备的外壳与接地母线或局部接地极的连接,电缆连接装置两头的铠装、铅皮的连接,应采用厚度不小于4 mm、截面不小于50 mm2的扁铁。
3、接地联接螺栓、平垫、弹垫均用镀锌件。
4、接地系统的对地电阻符合规定(电阻值小于2欧姆)。
七、警示标志
1、工作液压泵要悬挂有运行牌,检修泵要挂有检修牌。
2、液压泵和供电设备要有完好牌和责任牌。
3、泵站口应悬挂泵站名称,责任队组,责任人标牌。
八、安全设施及仪器仪表
1、电器设备电流指示、电压显示齐全完好。
2、蓄能器冲氮压力符合要求,误差不大于0.5MPa。
3、卸载阀动作灵敏可靠、调整准确;安全阀装置齐全,动作灵敏可靠。
4、压力表齐全,仪表指示准确。
5、备有沙箱、灭火器、消防锹等必要的消防器材(备用的沙不少于0.2立方米,灭火器不少于两个,消防锹不少于一把)。
9、开掘头风机及开关群
一、设备摆放及安全相关要求
1、设备摆放整齐,全部上架管理,台台完好,杜绝失爆现象。
2、局部通风机必须装置两台同等能力的通风机,而且能实现切换。
二、安全保护
1、开关电流、电压显示齐全。过流和短路保护整定合格,动作可靠。
2、接地良好,接地电阻符合规定。
3、风电闭锁和瓦斯电闭锁必须起作用。
4、风机供电实现三专:专用开关、专用线路、专用变压器。
三、电缆线路悬挂
1、电缆悬挂方式:采用钢绞线悬挂电缆钩的方式悬挂。
2、悬挂位置及方法:所有电缆都悬挂到硐室的帮,将钢绞线固定在帮上的适当位置,再将电缆钩悬挂在钢绞线上面,利用电缆钩悬挂电缆。
3、钢绞线固定标准: 钢绞线悬挂高度离地面不得小于1.6m,,每隔5m固定一个膨胀螺栓,钢绞线须张紧并成一直线。
4、电缆敷设标准:
1)平直段电缆直接悬挂在电缆钩上 要求电缆钩的悬挂间距为0.8m。电缆横跨巷道、经过巷口须作桥架,电缆在桥架上须排列整齐。
2)电缆悬挂顺序从上到下为: 信号通讯线、低压电缆 高压电缆,且电压等级相同截面大的挂在下面。
3)同电压等级电缆上下间距不得小于50mm;高压电缆悬挂到最下面距离底板1500mm;低压电缆悬挂到高压电缆的上方间距不得小于100 mm;信号通讯电缆悬挂到低压电缆上方间距不得小于300 mm;信息一体化监控线路悬挂到信号通讯电缆上方间距为100mm。
4)电缆应拉展,不得盘圈或盘”8”字型,有接线盒时预留500mm电 缆。
5)严禁在电缆上悬挂任何物件。
四、接地系统
1、局部接地极,用直径不小于22mm、长度为1m的2根钢管制成,每根管上应钻10个直径不小于5mm的透孔,2根钢管相距不得小于5m,用40×4镀锌扁铁联接后垂直埋入底板,垂直埋入不得小于0.75m。
2、电气设备的外壳与接地母线或局部接地极的连接,电缆连接装置两头的铠装、铅皮的连接,应采用厚度不小于4 mm、截面不小于50 mm2的扁铁。
3、接地联接螺栓、平垫、弹垫均用镀锌件。
五、警示标志
1、有风机开关群名标志牌,标明名称、所属单位和责任人。
2、使用局扇、备用局扇要有标志牌。
二、管线整挂标准
1、地面管线整挂
1、 架空电缆严禁采用铁丝吊挂,应统一采用电缆吊挂勾吊挂,吊挂钩子规格一致,吊挂间距不应大于1.0米。
2、沿电缆沟铺设的电缆,必须铺设在电缆拖架上,严禁沿电缆沟底 铺设。
3、沿着楼房或房舍墙壁吊挂的电缆:通讯、监测、信号电缆严格遵循同等级和不同等级电缆吊挂间距:相同等级50㎜,不同等级100㎜。
4、电缆吊挂分布均匀,不得出现吊挂混乱、相互缠绕等现象。
2、井下管线整挂标准
一、管路整挂
1、消防洒水管道和压风管道敷设在巷道的帮上,采用巷道顶锚杆吊挂式,管与管之间统一用管卡固定,并用同长度(100mm)连片连接。
2、管路连接时,如有弯曲必须进行调直处理,以保持管路的平直度。
3、管路法兰连接要求两法兰应平行并保持同轴性,螺栓能自由穿入,螺栓规格型号一致,穿向一致,紧固均匀,松紧适度,外露长度相等。
4、管路阀门安装位置、进出口方向正确,连接牢固、紧密、启闭灵活,手轮、手柄朝向合理,阀门表面洁净。
5、管路、闸阀上涂漆前必须对表面质量处理,表面无污垢、油迹、水迹、锈斑、焊渣、毛刺等,管道表面光洁,并露出金属光泽。
6、管路安装后,必须进行下列试验,并在试验时达到不漏风、不漏水,洒水、消防、给水管路必须作灌水试验,压风管路必须按额定压力做送风试验。
7、工作面的洒水管路每50米留一个￠55三通出口、排水管路在每个低洼处留一个￠55三通出口、压风管路每300米处留一个￠55三通出口。
8、管路、闸阀涂刷颜色:要求静压洒水管路涂为兰色,排水管路涂为绿色,压风管路涂为橘黄色,所有闸阀为黑色,螺帽上均涂为红色;要求刷漆部分全面,厚度均匀,表面光洁,没有漆斑。
9、所有管路均要求标出长度,每100
