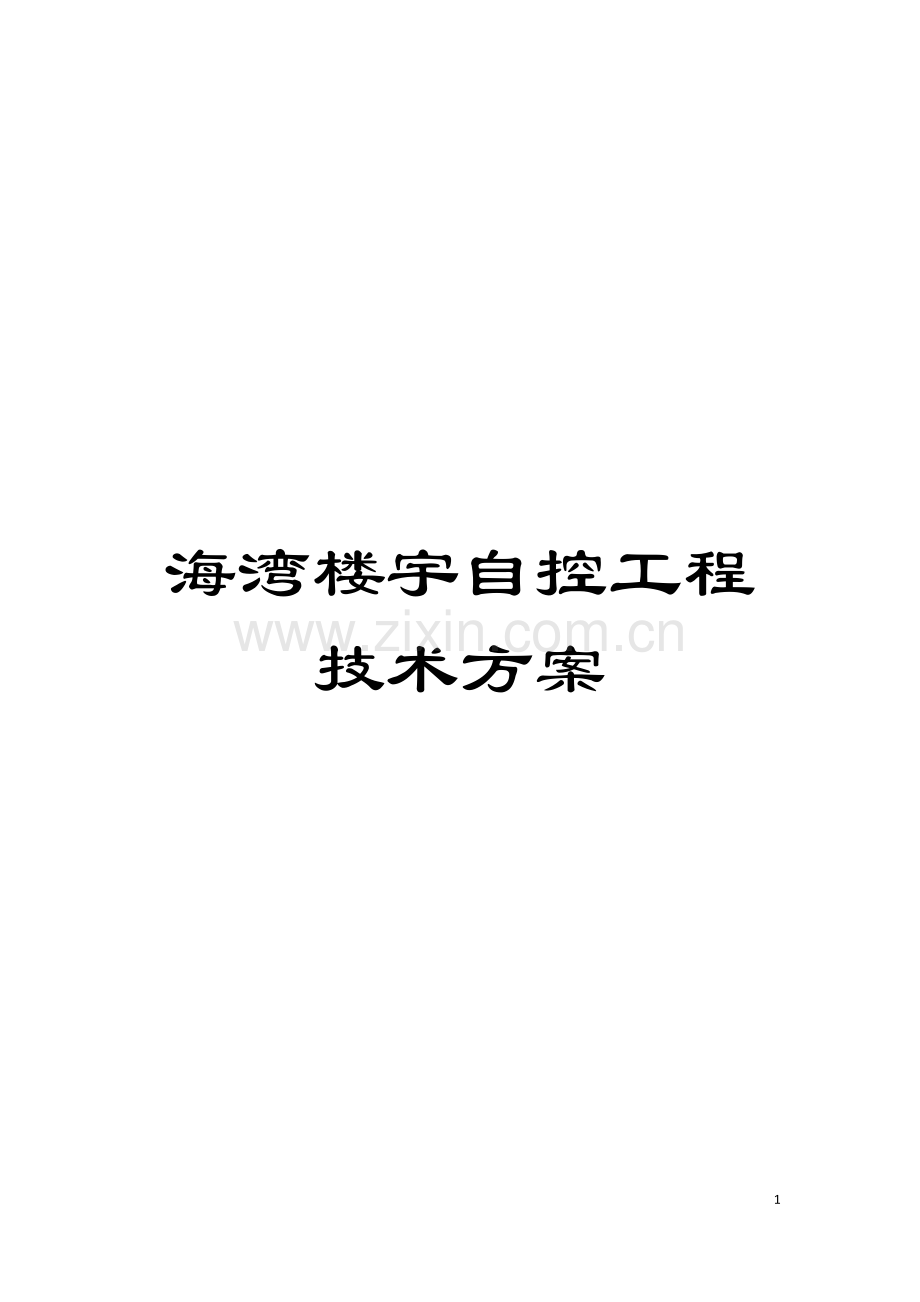

海湾楼宇自控工程技术方案模板.doc

资源描述

海湾楼宇自控工程技术方案 126 资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。第一部分楼宇自控系统技术方案目录 1 概述 4 1.1. 工程概况 4 1.2. 楼控系统概述 4 2 设计内容 6 3 设计依据 8 4 设计原则 9 5 设计目标 12 6 楼宇系统设计说明 14 6.1. 系统网络结构 14 6.2. 系统软件－智能建筑集成管理系统(iiBS)简介 16 6.2.1. iiBS智能建筑监控组态开发平台 18 6.2.2. iiBS报表组态工具Ex Reportor 19 6.2.3. iiBS智能建筑综合监控运行平台 19 6.2.4. iiBS用户管理工具 20 6.2.5. iiBS实时/历史数据曲线浏览工具 21 6.2.6. iiBS实时数据整合与发布工具 21 6.2.7. iiBS的功能特点 22 6.3. 系统硬件－HW-BA5000 系统简介 23 6.3.1. 主要特点 23 6.3.2. DDC控制器性能 24 6.3.3. DDC控制模块 25 6.3.4. 控制箱功能说明 29 6.3.5. 网络设备 29 6.3.6. 前端设备( 传感器、阀门、执行机构) 31 6.4. 管理中心配置及功能 35 6.4.1. 概述 35 6.4.2. 系统硬件组成 36 6.4.3. 工作站功能 36 6.4.4. 运行工作站功能 37 6.4.5. 先进的报警功能 40 6.4.6. 综合管理功能 41 6.4.7. 通信及优化运行功能 42 6.4.8. 系统主要特点 42 6.5. 楼宇自控各子系统监控功能说明 44 6.5.1. 制冷监控系统 44 6.5.2. 热交换监控系统 47 6.5.3. 空调机组监控系统 49 6.5.4. 新风机组监控系统 51 6.5.5. 给排水监控系统 54 6.5.6. 电梯监控系统 56 6.5.7. 中央空调风机盘管集中联网控制管理系统 56 产品特点 57 产品功能 58 7 设备选型说明 59 7.1. 智能建筑系统集成的基础平台 59 7.2. HW-BA5000系统采用国际主流技术 60 7.3. DDC控制器获得国际LonMark认证 61 7.4. 针对子系统定制DDC控制器, 高性价比 62 7.5. 上位机软件iiBS3.0技术领先 62 8 楼宇自控系统点表( 见附件) 63 1 概述 1.1. 工程概况河北省消防总队消防通讯指挥中心空调末端设备采购及安装, 地上8层, 地上总高35.6米, 地下1层, 地下总高5米, 建筑总面积45012平方米。河北省消防总队消防通讯指挥中心建成后是一座现代化、多功能、智慧型的综合型办公大楼。作为一流的智能化建筑项目, 与其配套的楼宇设备自动控制系统必须具有国际先进水平化建筑项目, 与其配套的楼宇设备自动控制系统必须具有国际先进水平。 1.2. 楼控系统概述楼宇自控系统(Building Automation System, 简称BAS )是智能大厦的一个重要的组成部分。BAS是基于现代计算机技术、自动控制技术、通信技术及网络技术, 经过网络将分布在各监控现场的系统控制器连接起来, 共同完成集中操作、管理和分散控制功能的综合自动化系统。BAS对大厦内的机电设备采用现代计算机技术进行自动化监控和有效的管理, 控制大厦内的温、湿度, 创造舒适、安全的工作环境, 并以最低的能源和电力消耗来维持系统和设备的正常运行, 以求取得最低的大厦运作成本。同时, BAS极大的方便了设备的操作与维修, 减少管理和维护人员, 达到节约能源和人力资源的目的, 为业主创造了更高的经济效益。根据设计院所做设计图纸和甲方的要求, 河北省消防总队通讯指挥中心中各系统设备的设计具有以下特点: 建筑面积大, 主要电气设备数量多, 分布散。 BA系统在各楼层的设备机房处设置HW-BA5000系列DDC模块, 对现场电气设备进行实时监控, DDC可独立完成全部的监测、控制工作。再以LonWorks总线( LonWorks即现场总线,是用于现场仪表与控制系统和控制室之间的一种全分散、全数字化、智能、双向、互联、多变量、多点、多站的通信系统。可靠性高、稳定性好、抗干扰能力强、通信速率快, 系统安全符合环境保护要求 , 造价低廉, 维护成本低是现场总线的特点　　现场总线技术的特点: 　　完全替代4－20mA模拟信号, 实现传输信号数字化, 从而易于现场布线, 且降低了电缆安装和保养费用, 增加了可靠性。　　控制、报警、趋势分析等功能分散在现场仪表和装置中, 简化了上层系统。　　各厂家产品的交互操作和互换使用, 给用户进行系统组织提供了方便。　　实现自动化仪表技术从模拟数字技术向全数字技术的转化, 自动化系统从封闭式系统向开放式系统的转变。　　在电力系统中应用广泛的除Lonwork总线外,还有Can总线: 　　CAN总线网络的问世已超过 , 它是德国Bosch公司及几个半导体集成电路制造商开发出来的, 它的芯片由摩托罗拉、 Intel等公司生产。起初是专门为汽车工业设计的, 面向需要可预测而无错误通讯的汽车应用, 目的是为了节省接线的工作量。后来由于自身的特点被广泛地应用于各行各业, 特别是近年来, 由于价格不断下降, CAN成了炙手可热的技术,并不再局限于汽车应用领域。当前它正在工业网络、医疗设备、轨道交通信号、楼宇控制、电力系统及其它众多系统中得到应用.现场总线技术) 连接各DDC模块至中央监控中心, 在中央监控中心, 我们能够查看到各种电气设备运行状态、相关参数, 并控制电气设备启停。根据设备分布的特点, 本方案设计3条Lon总线。海湾楼宇自控系统将河北省消防总队通讯指挥中心中机电设备, 进行分散控制、集中监视、管理, 实现了一体化控制、监测和管理, 提供了一个舒适、安全的生活和工作环境。 2 设计内容河北省消防总队通讯指挥中心作为一座集楼宇自控、消防、安全防范、会议、综合布线系统等诸多子系统于一体的综合性智能化建筑, 其对于楼宇自动控制系统有很高的要求, 它不但需要对大楼内的所有的机电设备进行统一管理, 而且这些设备还需与其它的智能化子系统进行通讯和必要的联动控制, 以致力于创造一个高效、节能、舒适、高性能价格比、温馨和安全的工作环境。为此, 我公司对该楼宇设备管理系统进行了精心的设计。无论是从系统的宏观规划, 还是局部的细节, 以及整个工程的施工管理、进度安排、培训计划、售后服务和备品备件等, 都作了精心的考虑。整个大楼建筑物监控系统设计内容: ○ 制冷站监控系统 ○ 热交换监控系统 ○ 空调机组监控系统 ○ 新风机组监控系统 ○ 给排水监控系统 ○ 电梯监控系统除以上设备的监控之外, 系统具有与其它弱电系统( 门禁系统、消防报警系统) 的集成能力, 具备实现综合管理的功能。工作范围: 根据河北省消防总队通讯指挥中心工程建设招标书等文件的要求, 此次投标的工作范围为: ○ 系统的深化和优化设计, 在保证上述工作完全符合招标文件的要求的同时, 满足设备正常、有效运行的需求 ○ 设备的供货、设备及部件的包装、运输 ○ 设备及部件的检查、检验、测试 ○ 设计资料交底 ○ 设备及系统的安装及调试 ○ 整改工作 ○ 与其它分包商的协调配合 ○ 试运行、运行 ○ 验收, 并向业主移交与上述工作有关资料。 ○ 保修期及售后服务我司对投标内容所涉及的专利承担完全责任, 负责业主利益不受侵害。我司承诺业主若根据情况对招标图纸作局部修改, 我方将根据修改后的图纸对施工图和施工方案作相应的修改。 3 设计依据为了保证系统既能适应今后网络技术的发展, 又具有极高的可靠性, 系统设计遵从以下标准和规范: 〇河北省消防总队通讯指挥中心楼宇自控系统文件之设计院相关专业图纸及招标文件〇《中国采暖通风与空气调节设计规范》GBJ19-87 〇《通风与空调工程质量验收规范》GBJ50243- 〇《中国室内给水排水热水供应设计规范》15-74 〇《民用建筑通信接地标准》EIA/TIA 607 〇《工业企业通信接地设计规范》GBI 79-85 〇《国际建筑布线标准》IEC/ISO 11801 〇《商用建筑线缆标准》EIA/TIA 568B 〇《商用建筑线缆标准》EIA/TIA 569A 〇《民用建筑线缆标准》EIA/TIA 606 〇《电子计算机机房设计规范》GB 50174-93 〇《民用建筑电气设计标准》JGJ/16-92 〇《民用建筑与照明设计标准》GBJ 133-1990 〇《供电系统设计规范》GB 50052-95 〇《低压配电装置及线路设计规范》GBJ 54-1983 〇《电气装置安装工程施工及验收规范》GBJ 232-92 〇建筑智能化系统工程设计管理暂行规定( 建设部1997-290) 〇《智能建筑设计标准》GB/T 50314- 4 设计原则我公司以用户至上为原则, 在符合国家规范的前提下, 最大程度地满足业主的需求。根据我公司多年从事智能化弱电系统的经验和河北省消防总队通讯指挥中心工程的特点, 从满足业主利益的角度出发, 本着技术先进、高效便利、投资合理的精神, 我方认为本工程的智能化楼宇自控系统设计应充分考虑以下基本原则: Ï 先进性河北省消防总队通讯指挥中心是面向21世纪的现代化智能建筑, 楼宇自控系统需要在今后相当长的一段时间内保持其技术领先地位。因此, 建筑内必须选用一流设备, 在技术上适度超前, 符合今后发展趋势, 同时又要注意其针对性实用性, 充分发挥每一设备的功能和作用。因此, 我方考虑系统设计方案时, 建议系统采用当前国际上针对主流技术开发的产品。根据招标文件的技术要求, 我们选用海湾公司的HW-BA5000楼宇自控系统。 HW-BA5000楼宇自控系统是基于国际主流的LonWorks现场总线技术开发, 采用两层网络结构( LonWorks现场网络和以太网) 。管理软件采用B/S结构, 客户端采用标准IE浏览器, 方便实现多用户和远程管理; 同时提供OPC、 LonWorks、 DDE等软件接口, 提供MODBUS、 RS232/485等硬件接口为实现楼宇自控系统功能及系统集成提供有力工具。 Ï 成熟性与实用性在考虑所选用的HW-BA5000楼宇自控系统产品在保证先进性的同时, 也保证了所有的系统和技术都是已经经过工程检验, 海湾产品自进入市场以来, 截至现在海湾在中国已经完成的楼宇重点项目达百例。被证明是成熟可靠产品, 具有实用性, 这样能够充分发挥每一设备的功能和作用。 Ï 灵活性和开放性在满足业主当前要求的基础上, 面向21世纪, 主要系统应具有开放性和兼容性。 HW-BA5000楼宇自控系统基于LonWorks现场总线技术开发, 产品经过LonMark认证, 系统的开放性得到验证。系统提供OPC、 LonWorks、 DDE等软件接口, 方便与其它系统集成; 提供MODBUS、 RS232/485等硬件接口, 能够方便地采集和控制例如冷水机组、电梯、空调机组、变配电系统等第三方设备, 在项目实施的过程中, 可十分方便高效地对其它系统设备进行接入, 实现更高层次的集成。因此我们说HW-BA5000楼宇自控系统是一个全开放性的系统, 能够与未来扩展的设备具有互联性与互操作性, 且能方便地融于全球信息网络。 Ï 集成性和可扩展性在系统设计中应充分考虑工程整体智能系统所涉及的各个子系统的信息共享, 确保智能系统总体结构的先进性, 合理性, 可扩展性和兼容性, 能集成不同厂商不同类型的先进产品, 使大厦的整个智能化水平能够随着技术的发展和进步, 不断得到充实和提高。 HW-BA5000系统提供的智能建筑集成管理系统iiBS是大厦弱电系统( 楼宇自控系统、消防系统、安防报警、闭路监控、门禁系统、停车场系统等) 集成的基础平台, 提供多种软件和网关, 使系统集成工程变得更容易、更规范、更可靠。另外, HW-BA5000系统的扩充, 只需要经过在LonWorks网络上简单的增加DDC控制器和相应的传感器, 即可实现系统功能的扩展。 Ï 标准化和模块化所有系统设计严格按照国家和地区有关标准进行系统设计和设备配置, 并根据大厦智能系统总体结果要求, 将各个子系统结构化和标准化, 综合体现当今世界先进技术。在网络结构上, 所有的现场DDC采用对等网络结构, 即DDC之间能够双向通讯和协同完成控制功能, 区别于其它厂家DDC必须经过网络控制器协调控制与工作站之间的信息传递, 有效避免了一旦出现网络故障造成的整个网络的瘫痪, 真正实现了集中监视, 分散控制的集散控制系统的优点, 使风险尽量分散, 且DDC之间有冗余和容错功能。同时扩展模块采用自由拓扑的网络结构, 能够灵活的分布在被控设备附近, 节约管线安装成本而且易于扩展。 Ï 安全性与可靠性作为21世纪的智能化建筑, 必须深刻理解建筑内运作设备和系统安全可靠的重要性。在设备选择和系统设计中安全性和可靠性始终放在第一位的。如在系统管理程序中采取严格网络等级操作措施, 防止非法访问和恶意破坏。 Ï 服务性与便利性为适应河北省消防总队通讯指挥中心的各种功能需要, 所采用的系统应充分体现对大厦管理者和使用各方面的安全、先进、可靠、舒适、方便、节能、和高效等。 HW-BA5000系统基于Web方式, IE风格的全中文监控的界面, 直观形象, 便于操作员的学习和掌握。 HW-BA5000系统内嵌实时数据库, 支持强大的规则和事件处理能力, 在管理系统和控制系统一体化中, 使用户能方便地使用有关数据。特别在管理性能方面, HW-BA5000系统为了满足用户的需求而做出不断的努力。 Ï 经济合理性设备选型和系统设计在确保满足业主的需求, 具有技术上的先进性、可行性和实用性的基础上, 应丢掉附在其上的”泡沫”, 达到功能与经济相统一的优化设计。 5 设计目标河北省消防总队通讯指挥中心楼宇自控系统将建筑电气设备与控制子系统( 暖通空调系统、给排水系统、变配电系统、送/排风系统等) 进行分散控制、集中监视、管理, 实现一体化控制、检测和管理, 创造舒适、安全的工作环境, 以最低的能源和电力消耗来维持系统和设备的正常运行, 取得最低的大厦运作成本。同时, 经过优化控制提高管理水平, 极大的方便了设备的操作与维修, 减少管理和维护人员, 达到节约能源和人力资源的目的, 为业主创造更高的经济效益。系统应能达到的功能 ○ 创造舒适环境, 满足各种功能分区的要求经过对楼内冷热源系统、空调系统的最佳控制, 温、湿度的自动调节, 新风量的控制, 以及供排水、照明等合理设计从而保证河北省消防总队通讯指挥中心中各个区域的环境和满足各个区域的功能要求, 楼宇自控系统能够根据整个河北省消防总队通讯指挥中心不同区域进行日程安排, 自动设定设备控制策略, 使设备运行数量与环境控制要求相匹配。 ○ 提供最佳的能源供应方案建筑电气设备的能源消耗巨大, 特别是空调机组, 如何使这些设备高效运行, 是楼宇自控系统必须考虑的问题。因此, 系统采取优化运行方式确保节能, 从而降低运行费用。 ○ 实现物业管理现代化楼宇自控系统的主要任务之一是管理建筑设备使其管理现代化, 包括管理功能、显示功能、设备操作功能、实时控制功能、统计分析功能及故障诊断功能, 并使这些功能自动化, 从而实现物业管理现代化, 降低人工成本。 ○ 延长设备平均使用寿命利用楼宇自控系统的软件功能, 自动累计各种机电设备的运行时间, 在能够利用备用设备的情况下, 自动循环使用, 平衡常见设备和备用设备使用时间, 延长设备的使用寿命。 6 楼宇系统设计说明系统设计以满足甲方的要求、采用最先进的技术和系统、最高价格性能比为原则, 根据设计院相关图纸, 采用优化的设备配置、运行方案及管理方式, 为河北省消防总队通讯指挥中心工程提供高效率的系统管理, 为建筑的机电设备提供良好的运行环境和舒适工作环境。河北省消防总队通讯指挥中心工程是一座集空调自控、消防报警、安全防范及诸多子系统于一体的综合性智能化建筑。根据此大楼的建筑特点和应用功能, 本方案选择海湾公司的最新一代可远程控制HW-BA5000楼与控制系统, 该系统基于LonWorks现场总线技术开发, 选用最先进的数字控制器, 具有创新、简洁、高效、可靠等优点, 可为其它供应商提供开放性接口, 并可根据需要将楼宇控制系统、消防报警系统及安全防范系统及其它子系统集成在统一平台上。本方案HW-BA5000监控范围及系统目标包括以下几部分: Ï 设备运行监控, 包括对制冷系统、换热站系统、空调系统、新风系统、给排水系统、变配电系统等的监控。 Ï 可真正直接集成到楼宇集成管理系统, 并易于实现与SAS、 FAS等相关系统间和建筑物内其它独立设置的智能化系统间的通信联网、联动控制。 6.1. 系统网络结构河北省消防总队通讯指挥中心的楼宇自控系统包括中央监控中心( 中央站) 和DDC现场控制器( 分站) , 由两级网络( 以太网和LonWorks现场总线) 连接, 既能够满足系统庞大的容量要求, 又能够提供高速的通讯能力, 使管理人员在中央控制室就能够全面了解大厦的各种设备运行状况, 并进行实时控制。系统一级网络——以太网海湾公司的楼宇控制系统的一级网络是一个以太网的局域网或广域网。在本方案中, 针对河北省消防总队通讯指挥中心工程来说, 一级网络是TCP/IP标准协议、传输速度为10/100M的以太网, 工作站使用标准的以太网的标准设备。现场DDC模块经过LonWorks总线连接到以太网时, 经过专用的Lon网络适配器( PCLTA-20) 连接。系统二级网络——LonWorks总线本方案楼宇自控系统的二级网络包括多条LonWorks现场总线, LonWorks总线方式可实现DDC与DDC、 DDC与中央控制站之间的点对点数据通信。在配置系统上, 本方案充分体现集中管理、分散控制的集散式系统设计思想, 所有DDC控制器就近安装于各楼层的设备间, 对现场电气设备进行实时监控, DDC可独立完成全部的监测、控制工作, 并与其它DDC进行双向通信, 当系统通信故障时, 各DDC仍能完成正常监控功能。楼宇自控系统以LonWorks总线连接各DDC模块至中央监控中心, 在中央监控中心, 我们能够查看到各种电气设备运行状态、相关参数, 并控制电气设备启停。根据设备分布的特点, 本方案设计2条LonWorks总线, 主楼医院部分控制器由一条总线相连, 办公楼部分和地下室控制器由一条总线相连。 6.2. 系统软件－智能建筑集成管理系统(iiBS)简介网络化的iiBS是智能建筑内楼宇管理系统(BMS)、办公自动化系统(OAS)、通讯与网络系统(CNS)、智能建筑优化运行系统(BOS)等多个控制与数据系统的信息综合集成管理平台。iiBS以Intranet/Internet网络为信息集成平台, 采用交互式的Web技术, 建立以B/S结构为模式的计算模型, 近端或远端的装有浏览器软件的计算机或其它网络设备, 都能够在iiBS信息系统安全保护模式下经过Intranet/Internet网络浏览、查询、控制上述系统的综合信息、设备运行状态、报警与故障信息、以及系统的优化运行参数的设定。 iiBS 采用国际通用的DCOM/COM和OPC技术, 经过有效的软件复用技术来解决不同厂家的第三方子系统的集成问题; 经过实时智能数据管理技术, 有效地解决实时数据、历史数据的管理与存贮等问题; 经过集成的Web技术, 有效解决分布式问题求解环境的问题, 提出了一种切实可行的网络化智能集成管控一体化的新体系——基于Web的分布组件化信息系统与自动化系统集成的新模式。 iiBS具有以下突出的特点与优点: (1) 整个系统基于Agilor实时数据库系统构建, 经过实时数据库提供实时数据的采集与历史数据存储管理; (2) 内嵌实时数据订阅与发布机制使得浏览器/服务器模式的运行环境能够准确、及时地表现物理环境中的真实状态; (3) 系统支持采用数据驱动、事件驱动与时间驱动三种方式触发页面脚本的解释执行; (4) 提供实时规则推理能力支持业务逻辑与报警逻辑的在线定义以及基于优先级的规则调度机制。本系统以Web服务器为中心对所有建筑设备子系统进行集中管理, 工作平台为Windows server , 各子系统能够充分利用实时数据库的强大功能, 使整个系统的数据得到共享。由于客户端采用浏览器方式, 因此使本系统操作简便, 易与掌握, 同时整个系统充分利用了计算机网络作为信息传递的桥梁和通道。 iiBS系统网络分布结构示意图逻辑上iiBS系统主要由以下软件组组件组成: n Agilor Data Server——分布式实时数据库服务器, 能够配置为双机热备或者多服务器并行模式; n Agilor Remote Manager——Agilor数据库服务器远程管理器; n iiBS Configurator —— 智能建筑监控组态开发平台; n iiBS ExReportor ——智能建筑报表组态工具; n iiBS User Management Tool ——用户管理工具; n iiBS Runtime Platform ——智能建筑综合监控运行平台; n Agilor Data Integrator ——实时数据整合与发布工具; n Agilor Curve Tool——实时/历史曲线浏览工具。 iiBS智能建筑监控组态开发平台实例界面 6.2.1. iiBS智能建筑监控组态开发平台 iiBS智能建筑监控组态开发平台提供了可视化的流程图组态功能, 易学易用, 操作方便, 内嵌丰富的图形库, 对典型子系统内嵌了工程模板, 并支持VBScript脚本语言, 能够表示丰富的逻辑。系统采用基于XML技术的监控应用描述语言, 并提供第三方组件的安全运行容器, 支持ActiveX控件的嵌入编程; 系统提供了丰富的面向领域的应用组件来简化系统的开发, 支持大型实时监控系统的组合开发; 面向对象的可扩展的VBScript编程语言, 支持用户定制对象与组件的嵌入编程。系统运行采用B/S结构, 组态的流程页面能够发布到Web服务器, 在iiBS智能建筑综合监控运行平台支持下能够在Intranet/Internet上的进行浏览, 实现监视与控制。 6.2.2. iiBS报表组态工具Ex Reportor Ex Reportor以Excel为载体, 提供了一个可视化的报表生成工具, 支持各种复杂表格的绘制, 实现静态制表与动态生成功能。利用该构件能够方便地生成班报、日报、月报及其它各种统计报表, 支持常见的算术与统计函数。基于Excel 的报表组态工具界面报表组态工具能够获取实时数据库中的数据定义, 运行时支持周期性或数据驱动的报表动态生成, 生成的报表能够存储为HTML格式, 从而能够经过Internet进行浏览(如图3-5所示), 与组态开发平台或者运行平台无缝集成。 6.2.3. iiBS智能建筑综合监控运行平台 iiBS智能建筑综合监控运行平台包括服务器端与客户端两个部分, 服务器端软件安装在Web服务器上, 以支持远程浏览监控画面或者报表; 客户端插件需要下载安装到客户端, 支持经过IE浏览器远程察看组态工具绘制的画面或者报表组态工具组态的报表, 内嵌曲线查看工具, 能够浏览实时或者历史曲线。基于Internet/Intranet的运行系统, 使得监控应用能够运行在世界的任何一个角落, 而且实现基于Web的实时数据发布与动态数据刷新。 iiBS智能建筑综合监控运行平台实例界面 6.2.4. iiBS用户管理工具在大型的分布式系统中, 用户多, 职责多样, 不同职责的用户对系统中的不同数据与功能具有不同的权限。iiBS系统中使用了适合大型分布式系统的基于角色的访问控制模型。实时数据库系统与流程运行系统都提供基于角色的安全访问控制方法, 将一些特定的数据点或者设备设置不同的角色保密级, 根据有关的保密体系, 每个用户能够归属于某个角色, 只有授权的用户才能对规定的数据或功能进行访问, 为系统提供了安全保证。 6.2.5. iiBS实时/历史数据曲线浏览工具 iiBS系统基于 SDK中的曲线控件实现了数据曲线浏览工具, 能够定义一组常见的数据点绘制实时或者历史曲线, 帮助客户进行故障分析与事故追忆等。数据曲线浏览工具界面 6.2.6. iiBS实时数据整合与发布工具楼宇监控过程中的数据是很重要的动态数据, 是以控制系统中的工位号为基础采集、存贮的数据, 包括了流量、温度、压力等测量数据, 其类型可分为原始瞬时值、平均值、累计值和平衡后的瞬时值、平均值、累计值等。过程数据的来源能够是实时数据库, 也能够是计算或平衡后的数据。为更加充分的利用和共享实时数据, 实现过程信息和管理信息的集成, 需要实现实时数据库和关系数据库中的过程数据整合。数据整合与发布工具DataIntegrator能够把实时数据库中的数据经过运算之后发布到关系数据库中, 而且支持的最大值、最小值、累积值、平均值等各种运算。经过实时数据整合与发布工具, 实时数据能够发布到符合ODBC开放标准的关系数据库及EXCEL电子表格中, 方便进行二次开发、报表生成及信息集成, 能够方便实现iiBS与其它管理系统的数据交互。实时数据整合与发布工具界面 6.2.7. iiBS的功能特点 iiBS系统的主要功能特点概括如下: n 整个系统基于实时数据库系统构建, 经过实时数据库提供实时数据的采集与历史数据存储管理; n 系统采用基于订阅-发布的数据前推机制, 使得用户能够快速及时地得到生产现场的过程数据。 n 系统不停机的情况下, 支持在线修改报警触发条件、事件触发方式等。基于触发条件进行实时规则推理, 执行预定义的动作, 实现智能报警与紧急情况处理机制。 n 利用系统提供的历史数据管理能力保存数据历史, 提供可视化的数据分析能力, 能够将事故点附近的数据再现出来, 帮助事后分析与总结, 故障分析与事故追忆。 n 异常报警跟踪与及时通知 n 实时数据能够经过的数据整合与发布工具发布到符合ODBC开放标准的关系数据库及EXCEL电子表格中, 方便进行二次开发、报表生成及信息集成。 n 采用分布式数据软总线技术, 有效集成多种异构的协议与控制设备。当前, 提供的数据采集接口支持: OPC协议、 LonWork协议、 DDE协议、 232/485串行总线以及西门子的S5/S7系统、 PLC等多种设备。其次, 提供数据采集接口开发包, 方便用户针对特定设备与接口进行定制开发。 n 提供方便易用的面向对象的流程组态工具, 组态工具提供丰富的图形元素与设备图库方便用户的流程开发, 支持VBScript脚本驱动的动画连接。另外, 系统提供的动态报表生成器与EXCEL完全兼容, 简化报表的定制与开发。 n 基于角色的访问控制, 保证用户能够而且只能看到权限范围内的数据系统支持将数据点、设备或者流程图、报表设置到不同的角色级别, 并根据有关的保密机制, 每个用户能够归属于一个或者多个角色, 保证只有授权的用户才能对规定的数据或功能进行访问。 6.3. 系统硬件－HW-BA5000 系统简介 6.3.1. 主要特点 HW-BA5000系统是基于LonWorks技术的现场总线系统, 是真正的分布式控制系统。其系统是由管理工作站、各种模块化智能控制器、传感器、执行机构等组成。其中BA5000系列的各类模块化智能控制节点具有高度的智能和完善的网络通讯能力, 能够方便实现节点与节点之间的通讯, 组成对等式的通讯网络。系统中所有的控制和管理设备均可经过现场总线LonWorks连接在一起, 彼此之间经过相互协作而不是传统的上下、主从控制实现数据通讯和信息共享, 因此更灵活、更可靠。各控制器可完全独立工作, 每一节点均带独立的计算机通讯接口。在中央系统停止工作时, 所有的控制器之间的通讯不会中断。在断电后可自启动。系统的网络拓扑结构自由, 支持总线型, 星型和自由拓扑型结构, 传输媒介采用支持双绞线。 BA5000系列中的每一种智能控制模块都是LonWorks网络中的智能节点, 能够直接连接在LON网上。受通讯接口驱动能力的限制, 最多62个LON节点能够经过双绞线直接连接, 采用专用LonWorks Cable( 推荐东莞启东电线电缆公司的Keystone LonWorks 16AWG Cable) 时, 自由拓扑方式布线时累计可传输500米, 总线方式布线时最远可传输2700米, 采用一般五类线时分别为300米和1500米。当需要连接更多的节点或传输更远的距离时, 可使用路由器将多段网络连接起来或接成树状网络。LonWorks网络中的路由器不同于模拟信号中继器, 能够无限制使用。 6.3.2. DDC控制器性能系统现场直接数字控制器采用HW-BA5000系列控制器, DDC的硬件及软件配置均能保证分站按独立方式运行, 真正实现危险分散的集散型控制。 HW-BA5000 DDC内含神经元芯片, 包含微处理器( CPU) ; 存储器( RAM) ; 存储器( EPROM) ; 备用电池( 锂电池) 可维持MEC RAM 内存中的程序和数据信息可时间保存不丢失, 不需要因电源故障而需费时的重新输入数据的工作。 l DDC性能 DDC作为智能型设备, 具有直接数字控制和程序逻辑控制功能, 并具有联网协同工作的功能。 DDC具有下述基本软件功能: 比例、比例+积分、比例+积分+微分、开/关、时间加权、顺序、算术、逻辑比较、计数器等, 对于复杂控制要求的应用场所, 还应提供高级控制算法。DDC单元应为可接扩展模块, 其输入/输出点应能灵活配置, 满足不同的控制需要, 每个DDC监控单元点数应预留有10～15％的余量。当DDC本身故障时, 能自动旁路脱离网络, 并在主控/分控计算机上及时报警并显示, 不至影响整个网络的正常工作, 故障排除后能自动投入运行。 DDC可根据主控计算机发来的命令和数据或自带的控制程序(EPROM), 再根据现场各种执行器和传感器反馈的数据和状态对受控设备进行监控。DDC自身应具有掉电、通讯中断、误操作等保护功能。DDC的平均无故障时间MTBF 要求达到10万小时以上。 l DDC控制器配置 DDC应配备微处理器、 I/O模块、电源模块、通信模块、和保护继电器, 并配有通讯管理、控制、故障诊断、用户在线编程等软件, 并具有密码保护功能。DDC单元应按受控设备的监控点数、设备分布和工况合理配置。主机和现场DDC的通信速度应符合传输实时要求, DDC之间为对等网络, 任何DDC失效不会使整个网络瘫痪。DDC的所有输入输出点都有现场LED状态指示。DDC具备显示、监控及参数设定功能, 经过现场的便携式笔记本电脑能够实现修改参数或编程。 6.3.3. DDC控制模块 1) HW-BA5201控制模块 Ï 特点 1．具备种类丰富的I/O口, 专为空调机和新风机设计, 可满足常见各类空调和新风机控制的要求 2．可经过插针和软件设定支持多种输入、输出形式 3．输出控制独有手自动切换和手动控制功能 4．支持LonMaker等标准LonWorks网络安装工具 5．可在线下载应用程序, 具有功能丰富的应用程序库和强大的运算能力 6．采用基于PLUG-IN技术的配置程序, 可经过图形化的界面现场进行工程方案设计和调试 Ï 技术指标工作电压: 24VDC或17VAC 50～60Hz 工作电流: <500mA 网络形式: LON总线 I/O 数量: 11个UI, 4个DO, 2个UO, 2个AO 输入信号类型: AI 0~5VDC, 0~10VDC, 0~24VDC, 4~20mADC模拟量信号, 12位A/D转换。可接PT1000/10K欧姆电阻 DI 5VDC, 12VDC, 24VDC有源开关量信号; 无源开关量信号; 具有防反接与过压保护功能输出信号类型: DO 250VAC/5A, 具手/自动转换开关, 可选常开或常闭 AO 0~10VDC, 具手/自动输出转换开关, 10位D/A转换 UO 可作DO/AO输出用, 具手/自动输出转换开关使用环境: 温度: -20℃～+70℃ 相对湿度: 10%～95%, 不结露外形尺寸: 235mm×105mm×20mm 2) HW-BA5204控制模块 Ï 特点 1．具备多个开关输入和开关输出, 可满足多个开关量设备的监控要求 2．可经过插针和软件设定支持多种输入、输出形式 3．输出控制独有手自动切换和手动控制功能 4．支持LonMaker等标准LonWorks网络安装工具 5．可在线下载应用程序, 具有功能丰富的应用程序库和强大的运算能力 6．采用基于PLUGIN技术的配置程序, 可经过图形化的界面现场进行工程方案设计和调试 Ï 技术特性工作电压: 24VDC或17VAC 50～60Hz 工作电流: <500mA 网络形式: LON总线 I/O 数量: 9个DI, 8个DO 输入信号类型: DI 5VDC, 12VDC, 24VDC有源开关量信号; 无源开关量信号; 防反接与过压保护功能输出信号类型: DO 250VAC/5A, 具手/自动转换开关, 可选常开或常闭; 防反接与过压保护功能使用环境: 温度: -20℃～+70℃ 相对湿度: 10%～95%, 不结露外形尺寸: 235mm×105mm×20mm 3) HW-BA5000系列DDC控制模块 Ï 特点 1．可经过插针和软件设定支持多种输入、输出形式 2．输出控制独有手自动切换和手动控制功能 3．支持LonMaker等标准LonWorks网络安装工具 4．可在线下载应用程序, 具有功能丰富的应用程序库和强大的运算能力 5．采用基于PLUG-IN技术的配置程序, 可经过图形化的界面现场进行工程方案设计和调试 Ï DDC模块简要型号 I/O配置适用范围外形尺寸 (mm) HW-BA5201 通用输入/输出模块 11UI/2AO/4DO/2UO 适用于空调、新风机组控制 235×105×20 HW-BA5202 通用输入/数字
