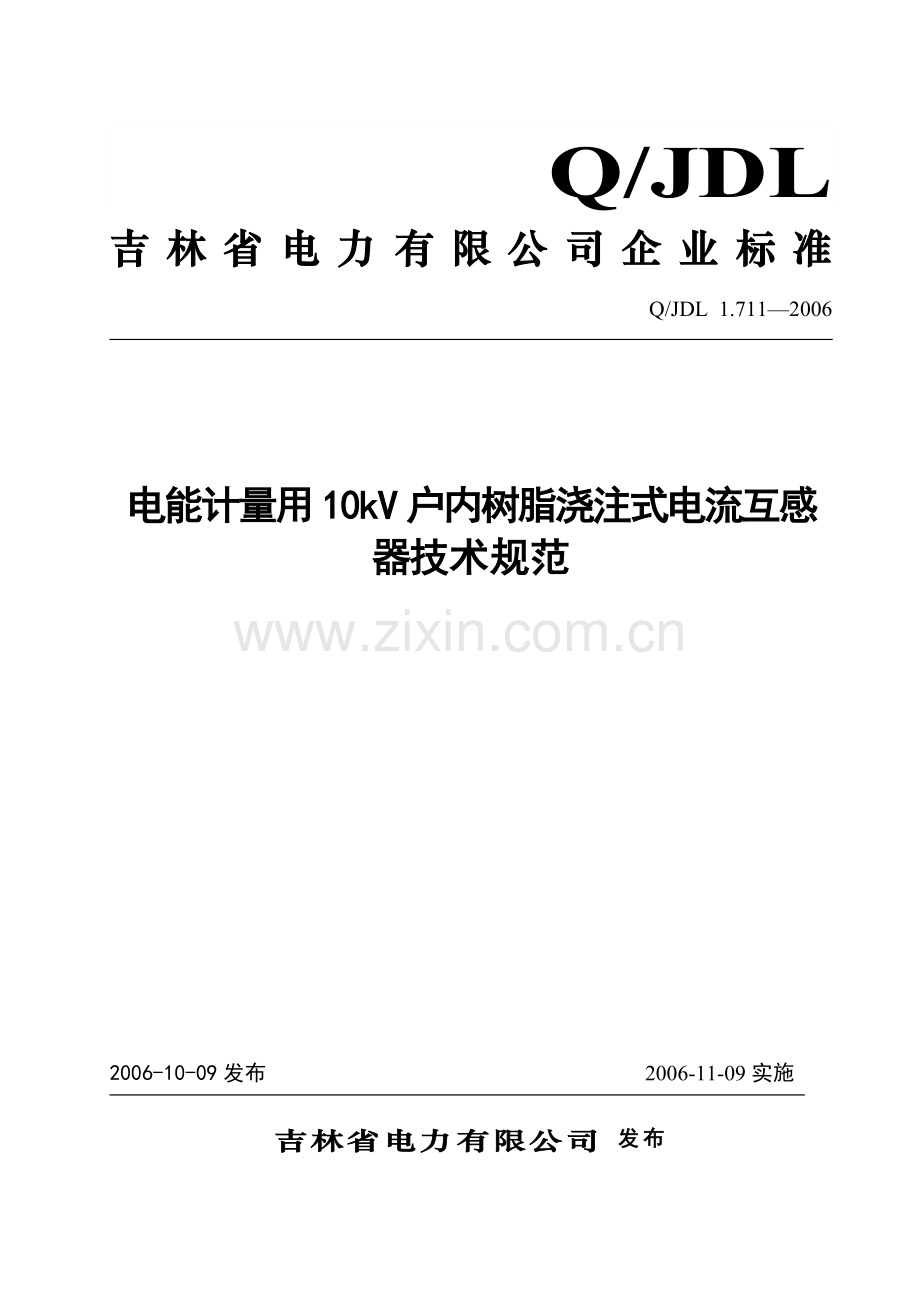

Q/JDL 1.711—2006
Q/JDL
吉林省电力有限公司企业标准
Q/JDL 1.711—2006

电能计量用10kV户内树脂浇注式电流互感器技术规范

2006-10-09发布 2006-11-09实施

吉林省电力有限公司 发布

7

目 次
前 言 II
1 范围 1
2 规范性引用文件 1
3 技术要求 1
4 试验方法 6
5 标志 6

前 言
本标准根据GB1208-1997电流互感器、DL/T725-2000电力用电流互感器订货技术条件等行业相关现行标准并结合本公司实际情况，根据当前技术发展水平而编制。
本标准对产品的结构、标志、技术要求、使用说明、试验方法、检验标准等进行了规范要求，也为生产、检验使用提供了相应的技术依据。
本标准由吉林省电力有限公司标准化委员会提出。
本标准由吉林省电力有限公司科技信息部归口。
本标准起草单位：吉林省电力有限公司营销部。
本标准起草人：王长胜、田忠春、赵志强、王春伟、孟宇、刘俊娥、马俊骁、卫军辉
本标准审核人：蔡宏毅、王伯时、王汉杰、卢政宝、芦嘉辉、刘庭升、陈国辉、胡波、晁文华
本标准批准人：董恩伏
本标准由吉林省电力有限公司营销部负责解释。

电能计量用10kV户内树脂浇注式电流互感器通用技术规范
1 范围
本标准规定了电能计量用10kV户内树脂浇注式电流互感器的结构、标志、技术要求、试验方法、检验标准等具体内容。
本标准适用于吉林省电力有限公司系统电能计量用10kV户内树脂浇注式电流互感器。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 191－2000 包装储运图示标志
GB 1208-1997 电流互感器
GB 4208-1993 外壳防护等级
GB/T 15464-1995 仪器仪表包装通用技术条件
DL/T 725-2000电力用电流互感器订货技术条件
DL/T 539-1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件
ZBY 002 仪表仪器运输、运输贮存基本环境条件及试验方法
JB/T 5356-1991 电流互感器试验导则
JJG 313-1994 测量用电流互感器检定规程
3 技术要求
3.1 环境要求
3.1.1环境温度
——最高：+40℃
——日平均不超过：35℃
——最低：户内：－15℃
3.1.2 海拔高度: ＜1000m
及以下地区；
3.1.3 环境湿度：月平均相对湿度: ＜90%；
日平均相对湿度: ＜95%。
3.1.4 耐受地震能力
——地震烈度：8度、9度；
——水平加速度：0.15g，0.30g。
3.1.5 大气中无严重污秽。产品应考虑凝露和温度骤变等的影响。
3.1.6 当上述环境条件不能满足使用要求时，由用户与制造厂协商解决。
3.2 电流互感器的结构型式为一次贯穿式。
3.3 额定参数
3.3.1 电流互感器的额定参数如下：
a)额定电压及设备最高电压
b)绝缘要求
c)额定频率
d)额定电流
e)准确级及误差限值
f)额定输出
3.3.2 额定电压及设备最高电压
额定电压及设备最高电压见表1。
表1 电流互感器的额定绝缘水平和耐受电压 kV
额定电压
(方均根值)
设备最高电压(方均根值)
1min工频耐受电压
(干式和湿试)(方均根值)
雷电冲击耐受电压(峰值)
操作冲击耐受电压(峰值)
0.38
0.415
3

0.6
0.72
3

额定电压
(方均根值)
设备最高电压(方均根值)
1min工频耐受电压
(干式和湿试)(方均根值)
雷电冲击耐受电压(峰值)
操作冲击耐受电压(峰值)
0.38
0.415
3

0.6
0.72
3

680
1550
1175
740
1675
1175
3.4 绝缘要求
3.4.1 额定绝缘水平
一次绕组的额定绝缘水平和耐受电压应按GB311.1规定或表1选取。
3.4.2 段间绝缘要求
对一次或二次绕组为分段式的电流互感器，其段间绝缘的额定短时工频耐压应为3kV。
3.4.3 二次绕组绝缘要求
二次绕组之间及对地绝缘的额定短时工频耐压为3kV。对于有末屏的电流互感器，末屏端子对二次绕组及地的绝缘的额定短时工频耐压为5kV。
二次绕组之间及对地的绝缘电阻应不低于100MΩ。
3.4.4 绕组匝间绝缘要求
绕组匝间绝缘应能承受额定短时工频耐压4.5kV(峰值)。对某些型式(如低安匝)的互感器，按有关试验程序，可允许采用较低的试验电压。
3.4.5 污秽和爬电距离
户内电流互感器外绝缘的污秽等级分为3级：
a) 0级适用于通常不出现凝露并无明显污秽的场所；不需进行凝露及人工污秽试验；
b)Ⅰ级适用于凝露及轻度污秽的场所；
c)Ⅱ级适用于凝露及严重污秽的场所。
0～Ⅱ级污秽等级相应的最小标称爬电比距按表2规定；
表2 户内电流互感器不同污秽等级下的爬电比距
户内电流互感器外绝缘污秽等级
最小爬电比距标称值(mm/kV)
瓷质材料
有机材料
0
12
14
Ⅰ
14
16
Ⅱ
18
20
3.5 额定频率
额定频率为50Hz。
3.6 额定电流
3.6.1 额定一次电流标准值
额定一次电流标准值见表3。
表3 额定一次电流标准值 A
1
—
—
—
—
—
—
5
—
—
10
12.5
15
20
25
30
40
50
60
75
100
125
150
200
250
300
400
500
600

3.6.2 额定二次电流标准值
额定二次电流标准值为5A。
3.7 准确级及误差限值
3.7.1 准确级的标称
3.7.1.1 计量用电流互感器准确级的标称
计量和测量用电流互感器准确级，是以在额定电流下所规定的最大允许电流误差(比值差)百分数标称。
3.7.2 标准准确级
3.7.2.1 计量和测量用电流互感器的准确级
计量用电流互感器应在下列准确级中选取：0.2S，0.2，0.5S，0.5。
3.7.3 误差限值
计量和测量用电流互感器的电流误差和相位差限值
a) 0.2～0.5级电流互感器的电流误差和相位差应分别不超过表4所列限值。
表4 0.2～0.5级电流互感器的误差和限值
准确级
电流误差，±%(在下列额定电流
百分数时)
相位差(在下列额定电流百分数时)
±(′)
±crad
5
20
100
120
5
20
100
120
5
20
100
120
0.2
0.75
0.35
0.2
0.2
30
15
10
10
0.9
0.45
0.3
0.3
0.5
1.5
0.75
0.5
0.5
90
45
30
30
2.7
1.35
0.9
0.9
注:电流误差和相位差限值的条件如下：
1)二次负荷在额定负荷的25%～100%范围内(最小1VA)。
2)频率为额定值。
3)对于额定二次电流为5A，额定负荷为10VA或5VA的互感器，根据互感器的某些使用情况，其下限负荷允许为3.75VA。
4)二次负荷的功率因数为0.8(滞后)或1，当负荷小于5VA时，功率因数可采用1。
5)对于额定扩大一次电流超过120%的电流互感器，应以额定扩大一次电流值，代替120%额定一次电流试验。

b) 0.2S、0.5S级电流互感器的电流误差和相位差应不超过表5所列的限值。
表5 0.2S和0.5S级电流互感器的误差和限值
准确级
电流误差，±%(在下列额定电流百分数时)
相位差(在下列额定电流百分数时)
±(′)
±crad
1
5
20
100
120
1
5
20
100
120
1
5
20
100
120
0.2S
0.75
0.35
0.2
0.2
0.2
30
15
10
10
10
0.9
0.45
0.3
0.3
0.3
表5(续)
准确级
电流误差，±%(在下列额定电流百分数时)
相位差(在下列额定电流百分数时)
±(′)
±crad
1
5
20
100
120
1
5
20
100
120
1
5
20
100
120
0.5S
1.5
0.75
0.5
0.5
0.5
90
45
30
30
30
2.7
1.35
0.9
0.9
0.9
注:电流误差和相位差限值的条件如下：
1)二次负荷为额定负荷的25%～100%范围内(最小1VA)。
2)频率为额定值，额定二次电流为5A。
3)对于额定二次电流为5A，额定负荷为10VA或5VA的互感器，根据互感器的某些使用情况，其下限负荷允许为3.75VA。
4)二次负荷的功率因数为0.8(滞后)或1，当负荷小于5VA时，功率因数可采用1。
5)对于额定扩大一次电流超过120%的电流互感器，以额定扩大一次电流值，代替120%额定一次电流试验。

3.7.4 电流扩大值
在0.1～1.0级的电流互感器中，可以规定电流的扩大值，它表示为额定一次电流的百分数。电流扩大值应满足以下要求：
a)额定连续热电流应是额定扩大一次电流值。
b)额定扩大一次电流下的电流误差和相角差应不超过表4和表5所列对120%额定一次电流下所规定的限值。
c)额定扩大一次电流的标准值为120%、150%或200%。
3.8 仪表保安系数标准值
计量和测量用电流互感器的仪表保安系数标准值通常在下列数值中选取：5、10。
3.9 额定输出标准值
额定输出标准值在下列数值中选取：2.5、5、10、15、20、25、30、40、50、60、75、80、100VA。
3.10温升限值
电流互感器一次电流为额定连续热电流和连接额定负荷连续工作时，其各部位的温升不应超过表6所列的限值。

表6 电流互感器不同部位不同绝缘材料的温升限值 K
序号
互感器部位
绝缘材料及耐热等级
温升限值
油中
SF6中
空气中
1
绕组
油浸式的所有绝缘耐热等级
60
—
—
油浸且全密封的所有绝缘耐热等级
65
—
—
充填沥青胶的所有绝缘耐热等级

—
50
干式(不浸油，
不充胶)
绝缘耐热等级

Y
—
45
45
A
—
60
60
E
—
75
75
B
—
85
85
F
—
110
110
H
—
135
135
2
不与绝缘材料(油除外)接触的金属零件
裸铜、裸铜合金、镀银
—
105
105

裸铝、裸铝合金、镀银
—
95
95
3
绕组(或导体)端头或接触连接处
裸铜、裸铜合金、镀铝
—
65
50
镀锡、搪锡
50*
65
60
镀银、镀镍
—
75
75
4
铁芯及其他金属结构零件表面

不得超过所接触或邻近的绝缘材料温度
注: 1)表6所列限值是以3.1使用环境条件为依据的。如果环境温度(互感器周围介质温度)高于3.1的数值时，应将表6中的温升限值减去所超过的温度值。
2)如果互感器工作在海拔超出1000m的地区，而试验是在海拔低于1000m处进行时，应将表6中的温升限值按工作地点海拔超出1000m之每100m减去下述数值： 干式互感器—0.5%。

3.11 结构与选型要求
3.11.1 结构要求
3.11.1.1 一般要求
a)具有一次绕组的电流互感器，一次绕组应采用平板型出线端子并附有供连接线用的全套紧固零件。母线型互感器在母线孔内应设有与一次母线相连接的等电位导线。一次出线端子及紧固零件应有可靠的防锈镀层。
b)电流互感器二次出线端子及接地螺栓直径应分别不小于6mm和8mm。连接螺栓或接地螺栓须用铜或铜合金制成。螺栓连接处或接地处应有平坦的金属表面。连接零件和接地零件均应有可靠的防锈镀层。二次接线端子应有防护罩。接地处应标有明显的接地符号“”。
c)一、二次接线端子应有防松防转动措施。接线板应具有防潮性能。
d)树脂浇注式电流互感器，表面应光洁、平整、色泽均匀；一、二次接线端子应标志清晰。
3.11.1.2 对额定短时耐受电流和绝缘强度选择的要求
a)电流互感器的额定短时耐受电流应满足所在电力系统短路电流的要求。
b)电流互感器的外绝缘水平应和户内污秽等级或开关设备的外绝缘水平相一致。
3.11.2 对计量用电流互感器的要求
a)互感器的短时热电流和动稳定电流应满足电力系统短路热电流和冲击电流的要求。互感器的准确级应满足电力负荷或电力设备的容量和性质的要求，通常采用0.2级或0.5级。当负荷变化范围大或互感器额定一次电流不能同时满足系统短路动、热稳定性和计量、测量准确度的要求时，可采用具有0.2S级或0.5S级且能满足系统动、热稳定性要求的较大一次额定电流的电流互感器。
b)互感器的实际负载应在其额定输出的25%～100%、功率因数为0.8～１的范围内，以保证计量或测量准确级的要求。当计量或测量准确级要求较高、而不能满足互感器额定输出变化范围要求时，可由用户和制造厂协商解决。
c)当要求互感器具有仪表保安系数时，应按计量或测量仪表的过载承受能力进行选取，并以二次回路实际负荷作为额定负荷。一般情况下，仪表保安系数宜不大于5或10。
4  试验方法
4.1 试验条件：
除非在有关条款中另有规定，所有的试验应在参比条件下进行。
4.2 试验要求：
电流互感器的试验应按照JJG313-1994测量用电流互感器检定规程、GB1208-1997电流互感器、DL/T725-2000电力用电流互感器订货技术条件的要求进行试验。
5  标志
5.1 出线端子标志
出线端子应标志下列内容：
a)一次绕组和二次绕组；
b)绕组分段；
c)中间抽头；
d)绕组或绕组线段的极性关系。
5.1.1 标志方法
出线端子标志由字母和数字组成，字母应为大写印刷体，并应清晰牢固地标在出线端子表面或近旁处。
5.1.2 标志内容
用字母P表示一次绕组出线端子，字母S表示二次绕组出线端子。如果一次绕组为分段式，用字母C表示中间出线端子。对于无一次绕组的电流互感器，可只标出P1，以表示相对关系。
5.1.3 极性关系表征
标有P1、S1和C1的各出线端子在同一瞬间具有同一极性。
电流互感器的端子标志如图1所示。

(a)单电流比互感器；
(b)互感器二次绕组有中间抽头；
(c)互感器一次绕组分为两组可串联或并联；
(d)互感器有两个二次绕组，各有其铁芯(二次绕组有两种标志方法)
注：P1、P2为一次端子，C1、C2为一次中间端子
S1、1S1、1S2、2S1、2S2为二次端子
图1 电流互感器标志图

5.2 铭牌标志
电流互感器的铭牌为永久式，至少应标出下列内容：
a)国名；
b)制造厂名(当不以工厂所在地地名为厂名者，应同时标出地名)；
c)互感器名称；
d)互感器型号；
e)标准编号；
f)额定频率；
g)设备种类：户内或户外，如果互感器允许使用在海拔高于1000m的地区，还应标出允许使用的最高海拔；
h)设备最高电压；
i)额定绝缘水平；
j)额定电流比；
1）一般表示为：额定一次电流／额定二次电流，A。
2）当一次绕组为分段式，通过串、并联得到几种电流比时应表示为：
一次绕组段数×一次绕组每段额定电流／二次额定电流，A。
3）当二次绕组具有抽头时，应分别标出每一对二次出线端子及其对应的电流比。
k)额定输出和相应的准确级，以及有关的其他附加性能数据；
测量用电流互感器的准确级和仪表保安系数应标在相应额定输出之后，(例如15VA0.5级，FS10)；具有额定扩大一次电流的电流互感器，其标志应紧接着准确级标志之后(例如：15VA0.5级，扩大值150%)；
l)绝缘耐热等级(A级绝缘不标出)；
m)额定短时电流；
应分别标出额定短时热电流，kA，持续时间和额定动稳定电流，kA。
对于一次绕组为分段式的多电流比互感器，应分别标出与各种一次绕组连接方式相对应的额定短时电流值，数值之间以横线“—”或斜线“／”隔开。
n)互感器总重：kg(干式互感器总重小于50kg时可不标出)；
o)出厂序号；
p)制造年月。
5.3 外包箱上的标志
外包装箱上的标志必须符合GB191－2000包装储运图示标志的规定，并应有以下标志：
a）产品名称及型号
b）标明“小心轻放”、“向上”、“防雨”等标志。

━━━━━━━━━━━━
