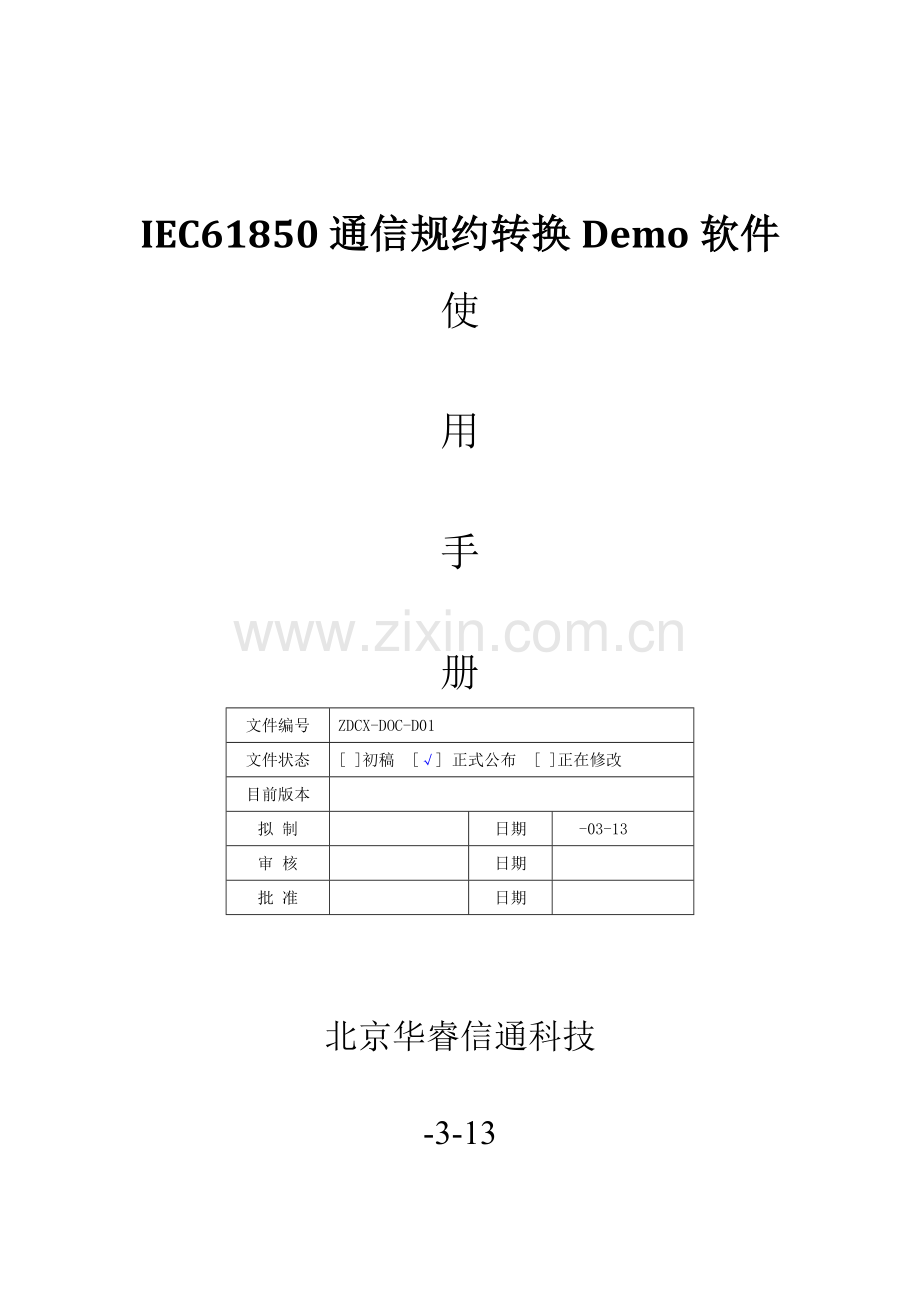

IEC61850通信规约转换Demo软件
使

用

手

册
文件编号
ZDCX-DOC-D01
文件状态
[ ]初稿 [√] 正式公布 [ ]正在修改
目前版本

拟 制

日期
-03-13
审 核

日期

批 准

日期

北京华睿信通科技

-3-13
修订历史统计
A - 增加 M - 修订 D - 删除
版本号
日期
变更类型
（A*M*D）
修改人
摘 要
备注
0.1
-3-13
A
王鸿
建立

目 录

IEC61850通信规约转换软件 1
1. 引言 3
1.1编写目标及使用对象 3
2. 系统介绍 3
2.1产品特点 3
2.2 性能 4
2.3软件组成模块 4
2.4软件运行环境 5
3. 智能终端IEC61850通讯规约转换软件使用说明 5
3.1 软件组成 5
3.2第一次使用 7
3.3工程配置 9
3.3.1新增采集设备 10
3.3.2修改采集设备 16
3.3.3配置信息向装置下载 16

1. 引言
1.1编写目标及使用对象
本文档介绍智能电子设备IEC61850规约转换软件组成模块，性能指标和关键功效，并具体介绍modbus规约转换为IEC61850规约使用方法，适适用于工程技术人员使用。

2. 系统介绍
2.1产品特点
l 满足最新DL/T 860（IEC61850）通讯标准
l 完全支持国际标准IEC61850规约，并可实现其它规约对IEC 61850规约转换。
l 支持modbus TCP/IP ，modbus RTU
2.2 性能
a.系统容量
l 同时接入终端装置数目：100（在pc机下vmvare fedora7 cpu2G 内存2G）
b.时间特征
l 随系统自动开启
l 默认检索实时数据周期为最小30秒钟，此参数能够设置
l 检索报警数据周期为即时上送
c.计算机系统（在pc机下vmvare fedora7 cpu2G 内存2G）
l 系统可用率≥99%
l CPU负荷率≤25%
l 网络负荷率≤5%
d.通讯能力
l 支持网络
l 支持串口
2.3软件组成模块
IEC61850规约转换Demo软件关键实现由modbus协议转换成IEC 61850协议，其数据交换经过共享内存方法来实现，包含到三个模块采集模块、实时库和61850服务模块。其数据流向是采集模块（如电能量modbus master）根据用户提供modbus协议和终端里modbus程序进行通讯，取得电能量信息，并保留在实时库里，同时依据实时库里每个智能电子终端对应61850DA属性，写入到61850实时库中，这么61850服务程序就能立即更新其对应DA值，并作对应处理，对外提供对应服务
modbus slave
modbus master
实时库
IEC 61850 Server
配
置
工
具
后台监控系统
API接口
API接口
TCP/IP
TCP/IP

图一 软件结构图

2.4软件运行环境
IEC61850规约转换软件正常运行时所需要最低软硬件配置要求见下表
编号
名称
规格型号
硬件要求
嵌入式主板
INTEL系列(硬件环境）
软件要求
操作系统
Windows XP（软件环境）
3. IEC61850规约转换软件使用说明
3.1 软件组成
程序包组成以下图所表示

图二 整个程序包组成
mmsserver: IEC61850服务程序，实现iec61850服务功效，对外提供61850服务。
commserver: 采集程序，负责和终端根据modbus协议进行通讯，取得实时数据。
sysmgr：系统维护程序。
l 工程配置文件：在运行程序和维护程序所在目录下包含了以下子目录，每个子目录包含了系统运行所需要配置文件（注意linux下目录区分大小写）
config目录：包含prjcfg.txt工程目录信息
dbcfg目录：dbcfg.xml，是系统基础数据库库表信息，不要对它作任何修改。
FileServer目录：61850文件服务根目录，需要上传文件及其子目录全部放在这个目录下
project目录：工程根目录，下面放工程子目录比如yp目录，在具体工程子目录下由以下目录组成
config目录：存放配置好采集设备参数信息
dbcfg目录：存放工程配置好实时库配置信息
dbdata目录：存放工成配置好生成实时库数据文件

3.2正式版本第一次使用
使用本产品前需要对软件进行注册。根据以下步骤进行
第一步：将运行程序和工程配置文件拷贝到全部需要注册装置上。
第二步：在每个装置上分别运行sysmgr程序：
第三步：在PC机上运行Remotereg.exe程序（要确保pc机和各个装置网络通畅），该程序开启后会自动搜索没有注册装置，并显示出来，以下图四 ，软后点击导出注册号信息，指定所要保留文件名图五，然后将保留文件给北京华睿信通科技进行授权，收到授权文件后，点击导入注册信息，选择收到授权文件，系统会显示对应注册信息图六，随即点击注册，等候系统远程注册，注册完成后在下方信息栏中会显示注册结果图七。

图四 软件注册

图五 保留文件

图六 导入注册信息

图七 注册结果
注册程序其它按钮说明:
搜索未注册装置：搜索和PC机网络相通还没有注册装置，注册过装置不会返回信息。
搜索全部装置：搜索和PC机网络相通全部装置。
另外也能够进行单台装置注册，首先选择需要注册装置，将选中注册号发送给北京华睿雅威企业，取得授权号，并输入到注册码里，然后点击输入，最终点击注册。

图一 产品注册

3.3工程配置
运行sysmgr程序，展开数据采集设备树形目录，点击鼠标右键增加或修改采集设备属性。（演示版本不含有增加设备功效，能够修改设备配置信息）

3.3.1新增采集设备
依据工程需要，能够增加采集设备，具体步骤以下：
第一步：新增采集设备。此步骤能够设置采集设备名称，采集数据周期等时间参数，通常此步骤时间参数采取默认即可。

第二步：选择通信方法。通常采取以太网TCP-用户端通信方法。

第三步：设置TCP参数。此步骤需要设置采集程序和电能量终端进行通讯IP地址和通信端口号，因为在同一机器上IP地址设为127.0.0.1，通信端口号依据电能量终端提供端口，默认采取502，其它参数默认即可。

第四步：设置协议参数。采取下面默认值即可

第五步：点击工具栏上保留按钮，将新增加装置信息保留到配置文件中，
第六步：配置61850实时数据库。切换到实时数据库页面，选择61850实时库à右键新建数据库。

输入数据库名称默认用61850db

新建数据库表-》选择61850DA值，依据实际情况输入最大统计数，

61850参数配置：选择61850配置

设置61850相关参数

61850模型文件：依据工程实际，选正确模型文件
服务端口：默认采取102
接收间隔：是指间隔多长时间全部tcp端口，看是否有数据抵达，默认采取100ms
超时（s）：-1表示不进行数据收发超时判定，假如要设置则依据实际现场数据交互时间间隔来设置，比如61850服务端和用户端平均60s钟才发生一次数据交互，则这个值应该设为比60s大数比如65。
其它参数关键是为了检测用，实际工程中全部采取默认值即可。
第八步：配置采集实时库表,选择实时库，右键选择新建数据库表，从下拉表中选择Modbus模拟量

依据实际情况设置最大统计数，其它采取默认值
增加统计。在数据库中增加统计，依据实际情况修改实时库中信息并保留。

依据实时数据库表内容修改新装置统计中内容。修改表内容便捷操作方法以下，将新增装置数据库表导出，请留心系统提醒导出位置及导出文件名字然后就能够在excel中编辑数据文件，然后再将数据库表导入并保留即可。

3.3.2修改采集设备
能够参考新增采集设备操作。
3.3.3配置信息向装置下载(windows版本不需要此操作)
当全部信息全部配置好了以后，就能够将配置信息下载到装置上。
首先要确保装置上sysmgr程序在运行，其它程序全部已经关闭。
其次和装置建立连接

连接成功后就能够下载信息，图点击工具栏中下载按钮

点击确定，系统就会开始下载配置信息。

4.系统运行
系统配置好以后，就能够运行了
4.1首先运行mmsserver.exe
4.2在运行commserver.exe之前，要确保sysmgr所配置ip地址对应 Modbus slave已经运行
4.3运行viewrtdb能够查看接收到数据
