鼎盛佳园B座塔吊基础方案.doc

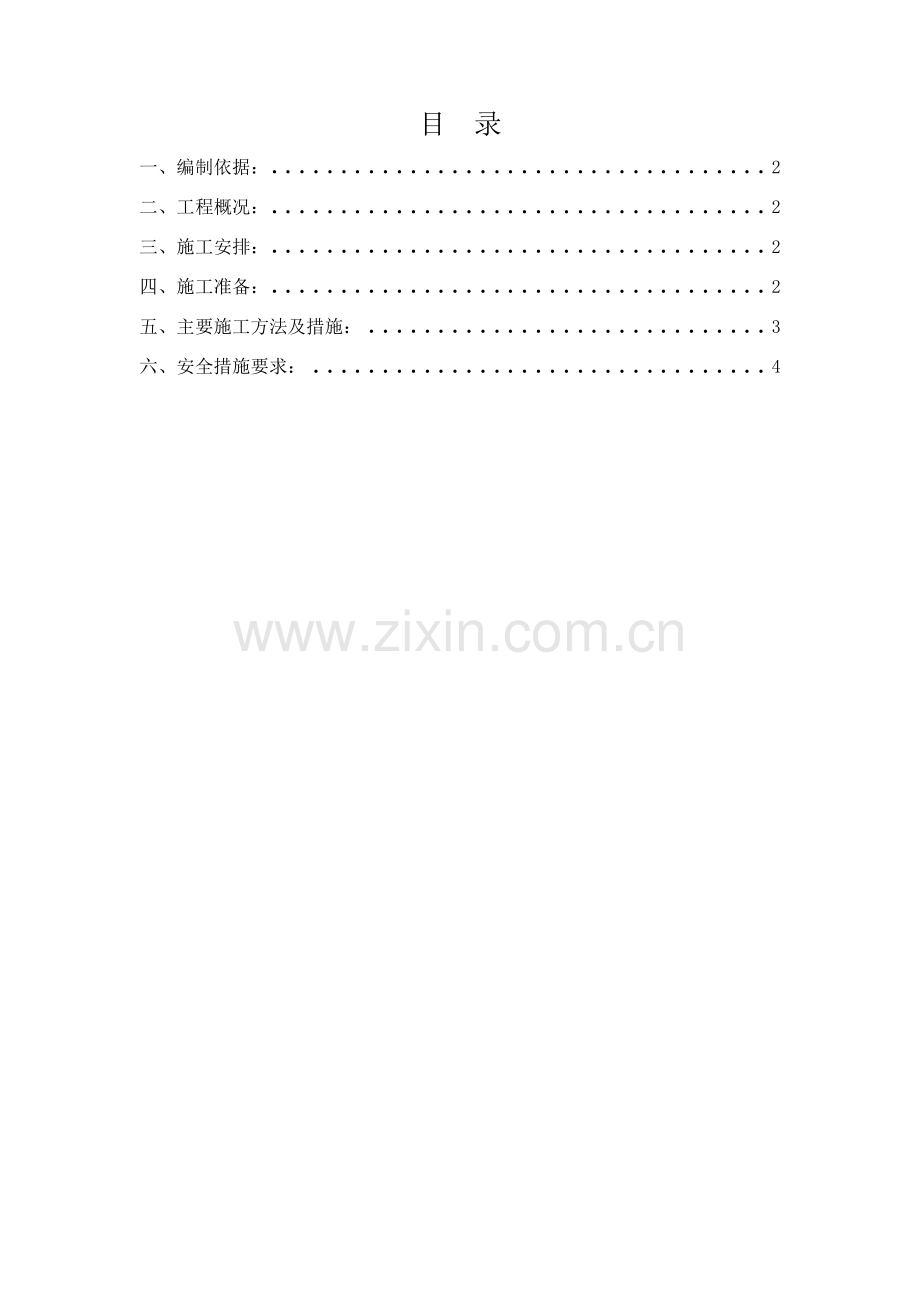

目 录
一、编制依据： 2
二、工程概况： 2
三、施工安排： 2
四、施工准备： 2
五、主要施工方法及措施： 3
六、安全措施要求： 4

一、 编制依据

序号
名 称
编 号
1
施工图纸
B1座试桩平面布置图
2
鼎盛佳园B1座高层住宅楼岩土工程勘察报告

3
建筑机械使用安全技术规程
JGJ33-2012
4
建筑施工安全检查标准
JGJ59-2011
5
高空作业机械安全规则
JG/T5099－98
二、 工程概况:
本工程位于太原市万柏林区南寒村由太原市建筑设计研究院设计。1号楼结构形式为钢筋混凝土剪力墙结构体系，地下车库为钢筋混凝土框架结构，B1号楼地下3层，地上31层。
三、 施工安排：
（一）塔吊布置
根据施工需要及现场实际情况，基坑外围场地狭小，经综合考虑并参考桩基图纸把塔吊位置设在6-13轴/P轴外侧。现场设C5012-5型塔吊,能满足施工图纸要求。
（二）塔吊用途及阶段
1、基础结构施工阶段的钢筋、模板、混凝土、施工机具
2、主体结构施工阶段的钢筋、模板、施工机具。
3、屋面装修材料、施工机具。
（三）人员组织
1、组长：潘庆勇。
2、塔司： 3人。
3、信号工：2人。
四、施工准备
（一）技术准备
塔式起重机性能：
QTZ63-5012-5型
幅度（M）
17
30
40
50
起重量（T）
4.0
3.4
21.7
1.2

塔 高
臂 长
起重力距
轨 距
用 电 量
32M
50M
70T/M
4.5M
42KW
五、主要施工方法及措施
（一）塔吊基础主要施工方法及措施
1、基槽土方挖由机械配合人工开挖为宜，具体尺寸详下图。

2、根据塔吊基础图测量人员定出具体位置尺寸,按位置尺寸回填100mm左右卵石夯实，或采用C10混凝土垫层100厚，随打随收光，一次成活。
3、按照塔吊公司提供的塔吊基础预埋螺栓（预埋基座）位置尺寸，在垫层上放出预埋螺栓（基座）位置线，并搭设预埋件放置架,将预埋基座按位置线固定在放置架上。
4、基础配筋为Ф20双向双层，间距为200mm，上下层筋连接拉筋为Ф12，间距为200mm。钢筋外围保护层均为50mm。钢筋按尺寸用弯曲机加工成型，然后按弹出的钢筋位置线先铺底板下层钢筋，底板下铁钢筋绑扎时，每个交叉点都必须进行绑扎，绑完下铁后垫5cm厚不小于C30的素混凝土保护层垫块，间距按60cm交错梅花型摆放。底板下铁钢筋绑完后，在下铁摆设Ф25马凳5根，间距为1m，保证底板钢筋上下铁之间间距。（现场塔吊基础选用5200*5200尺寸，基础地耐力要求达到150KP具体如后C5012-5基础附图）
5、塔吊基础混凝土厚度为1000mm，混凝土标号C35，混凝土浇筑过程中，分层放砼，每层不大于50cm，作业中振捣棒要快插慢拔，振捣点呈梅花形布置，采用交错式依次移动，每次移动不大于振动半径1.5倍（R=30cm），不得出现漏振。掌握好振捣时间，使混凝土表面呈水平不再有明显下降，不出现气泡，表面泛出灰浆为准。当混凝土浇至设计标高后，用2m长木刮杠将混凝土表面刮平。依据控制线控制好板顶标高，然后用木抹子拍打、搓抹两遍，在混凝土终凝之前要将预埋基座位置及标高校核一遍，无误后按照排水坡度进行收浆压光。终凝后采用麻袋片覆盖浇水养护不少于七天，待混凝土试块抗压强度达到100%后，方可进行塔吊的安装。
(二)塔吊拆装
塔吊拆装选择具有专业安拆装质的施工单位，塔吊厂家拆装施工方案附后。
六、安全措施要求
1、施工人员进入施工现场要遵守安全规定,戴好安全帽,按规定的路线行走。
2、工程基坑较深，施工时严禁往槽底抛卸物品。
3、基坑作业时，防止基坑四周坠物伤人。
4、混凝土达到一定的强度后方可拆模，（一般达到1.2MPa时，混凝土不粘模、不掉角）。
5、拆模后，采用麻袋片覆盖浇水养护不少于七天。
6、混凝土强度达到100%后方可立塔。
7、现场施工技术负责人对塔吊作全面检查，对安装区域安全防护作全面检查，组织所有安装人员学习安装方案。塔吊司机对塔吊各部机械结构作全面检查，电工对电路，操作控制、制动系统作全面检查。吊装指挥对已准备的机具、设备、绳索、卸扣、扎头等作全面检查。
8、及时收听天气预报，四级风以上或大雨时应停止作业，并作好应急防范措施。
9、高空作业工具不得乱放，不得高空抛掷。
10、所有工作人员不得擅自按动钮或拨动开关等。
11、安装人员严禁洒后上岗，严禁无防护的上下交叉作业。
12、夜间作业必须有足够的照明。
13、以塔机为中心20米内严禁非安装人员入内，出现场安全负责警戒。
14、服从统一指挥，明确所采用的联络方法和信号。
15、司机上岗前进行使用技术交底，经抽检合格后上岗。
16、塔吊的工作环境温度为-20~40，最大工作风压为250N/m2，最大非工作风压为700N/ m2。当风速超过6级时应停止使用，在得到风暴警报时，应将塔吊暂停，并加缆风绳固定。
17、保持塔吊上所有安全装置的灵敏有效。每月检查一次。发现失灵的安全装置，必须及时修复或调整。所有安全装置调整妥当后，严禁擅自连接，并应加封（如火漆或铅封），以防止私下调节。
18、塔吊必须有可靠的接地，所有电气设备外壳应与机体牢固连接，每半年要检查一次。
19、电源电压应达到380V，其变动范围不得超过+20V。配电箱应设置在塔吊附近，电源开关应符合要求。电缆卷筒必须灵活有效，不得拖缆。
20、如果塔吊在高压天线附近工作时，凡与吊勾接触的作业人员，均应 绝缘手套和绝缘鞋。
21、在进行保养和检修时，应切断塔吊的电源，并在电源配电箱和铁壳开关上挂“有人工作，不得合闸”警告牌。
22、群塔中心距保证大臂不碰塔吊身，塔吊相互之间高度应错开7.5米（中间塔吊的高度均比其它2台塔吊高，形成高低跨），避免塔吊大臂与大臂及平衡臂相碰。

塔吊基础图：
