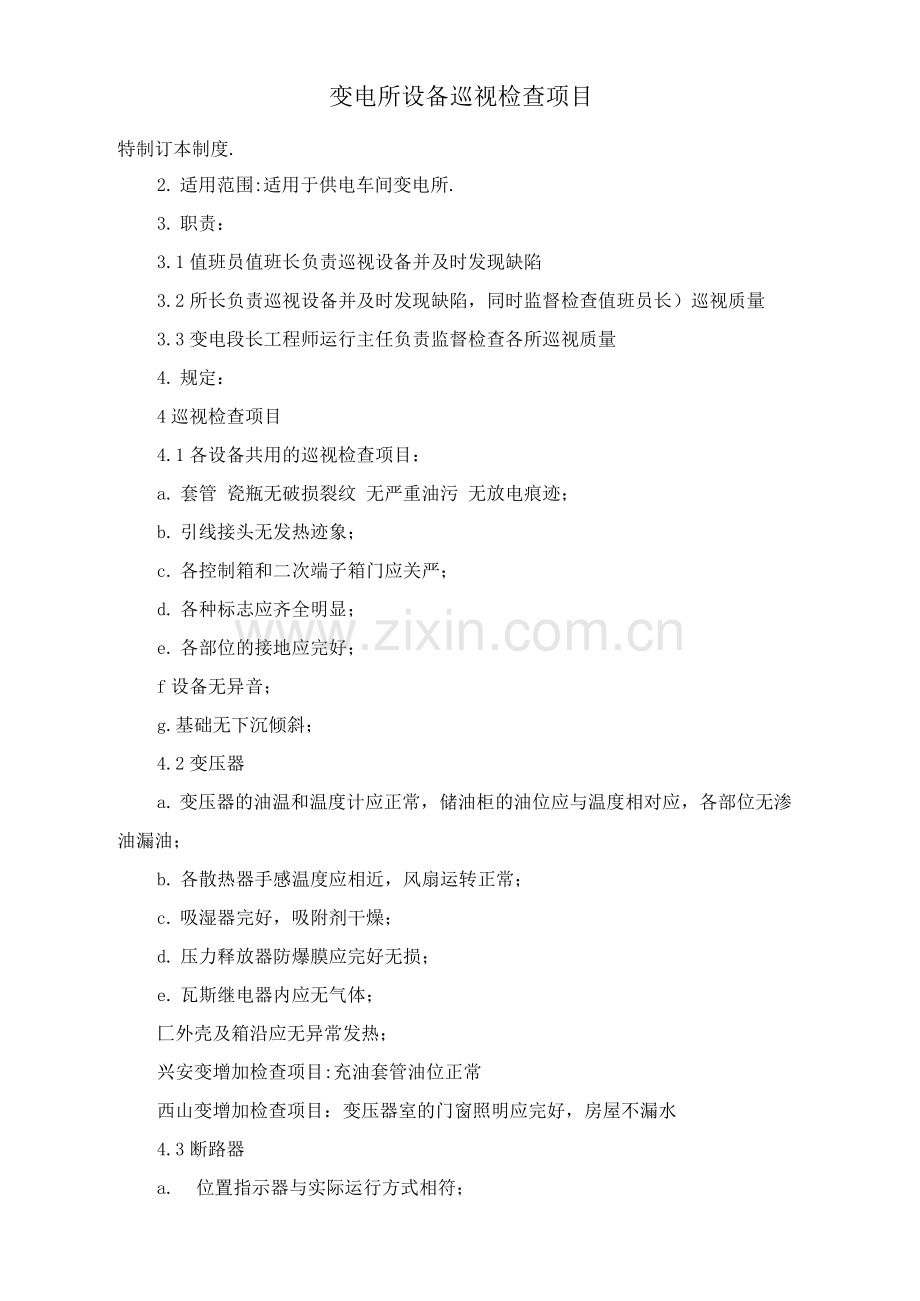

变电所设备巡视检查项目
特制订本制度.
2. 适用范围:适用于供电车间变电所.
3. 职责：
3.1值班员值班长负责巡视设备并及时发现缺陷
3.2所长负责巡视设备并及时发现缺陷，同时监督检查值班员长）巡视质量
3.3变电段长工程师运行主任负责监督检查各所巡视质量
4. 规定：
4巡视检查项目
4.1各设备共用的巡视检查项目：
a. 套管 瓷瓶无破损裂纹 无严重油污 无放电痕迹；
b. 引线接头无发热迹象；
c. 各控制箱和二次端子箱门应关严；
d. 各种标志应齐全明显；
e. 各部位的接地应完好；
f设备无异音；
g.基础无下沉倾斜；
4.2变压器
a. 变压器的油温和温度计应正常，储油柜的油位应与温度相对应，各部位无渗油漏油；
b. 各散热器手感温度应相近，风扇运转正常；
c. 吸湿器完好，吸附剂干燥；
d. 压力释放器防爆膜应完好无损；
e. 瓦斯继电器内应无气体；
匚外壳及箱沿应无异常发热；
兴安变增加检查项目:充油套管油位正常
西山变增加检查项目：变压器室的门窗照明应完好，房屋不漏水
4.3断路器
a. 位置指示器与实际运行方式相符；
b. 油断路器油位在正常范围内，油色正常，无渗漏油；
ZW30 -40.5型真空断路器还应进行下列项目检查：
a. 每天交接班时要检查气体压力表是否正常，气体压力应在0.10.2Mpa之间,检查数据记录在运行记录上；
b. 在合上真空开关后,检查弹簧储能在合位，写入操作票；
4.4开关柜
a. 信号灯表计指示正常；
b. 闭锁装置应完好；
4.5消弧线圈
a.吸湿器硅胶是否受潮变色
4.6隔离开关
a.导流辫无断股；
4.7电容器
a. 箱体无鼓肚熔丝无熔断；
b. 放电线圈灯指示正常；
4.8蓄电池
a. 蓄电池外壳无裂纹漏液,电解液液面高度在合格范围
b. 充电装置交流输入电压直流输出电压直流控制母线电压正常，表计指示正确，保护的声光信号正常，运行声音无异常
c. 各支路的运行监视信号完好指示正常,自动空气开关位置正确
相关记录：
1值班运行记录
2设备缺陷记录
3设备巡视监盘记录
