物料编码原则.doc

表颜色
Z:对应QZ-1
材质说明
字母:材质代称
表示线径
颜色代码(见表1)
数字:表线径(例见表2)
表01类物料

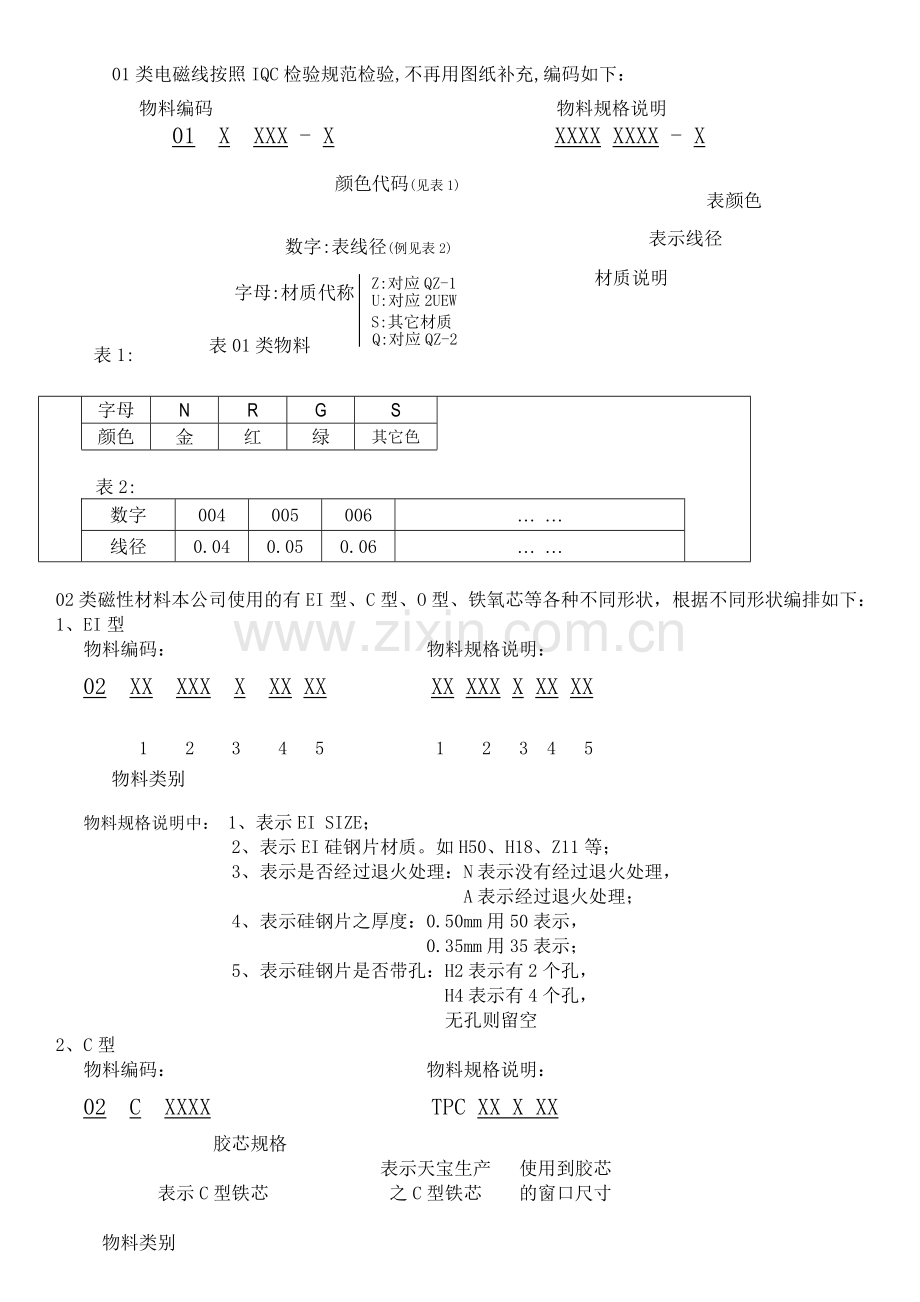

01类电磁线按照IQC检验规范检验,不再用图纸补充,编码如下：

物料编码 物料规格说明
01 X XXX - X XXXX XXXX - X

U:对应2UEW

S:其它材质

Q:对应QZ-2

表1:

字母
N
R
G
S

颜色
金
红
绿
其它色

表2:
数字
004
005
006
… …
线径
0.04
0.05
0.06
… …

02类磁性材料本公司使用的有EI型、C型、O型、铁氧芯等各种不同形状，根据不同形状编排如下：
1、 EI型
物料编码： 物料规格说明：
02 XX XXX X XX XX XX XXX X XX XX

1 2 3 4 5 1 2 3 4 5
物料类别

物料规格说明中： 1、表示EI SIZE；
2、表示EI硅钢片材质。如H50、H18、Z11等；
3、表示是否经过退火处理：N表示没有经过退火处理，
A表示经过退火处理；
4、表示硅钢片之厚度：0.50mm用50表示，
0.35mm用35表示；
5、表示硅钢片是否带孔：H2表示有2个孔，
H4表示有4个孔，
无孔则留空
2、 C型
物料编码： 物料规格说明：
02 C XXXX TPC XX X XX
胶芯规格
表示天宝生产 使用到胶芯
表示C型铁芯 之C型铁芯 的窗口尺寸

物料类别
3、 O型
物料编码： 物料规格说明：
02 O 001 TPO XX/XX-XX
流水编号
高度
外径
内径
表示天宝生产
表示环形铁芯 之环型铁芯

物料类别

4、 铁氧芯：铁氧芯外形相差较大，同时因厂家不同特性多不一致，所以形状特殊时以蓝图补充

物料编码： 物料规格说明：
02 F 001 EE XXxXX-GPX
流水号
规格尺寸
材质
铁芯形状
表示铁氧芯(Ferrite Core) （EE型）
物料类别

5、 合金片:

物料编码： 物料规格说明：
02 N 001 EE19-PB XX
材质
流水号
厚度
规格
表示合金片
物料类别

6、 UI型铁片

物料编码： 物料规格说明：
02 UI 42Z11A35 UI42.2 Z11 XX
铁片规格
材质
规格
表示UI型铁片
物料类别

03类:电路板在物料编码中属03类物料;
编码规则
物料编码： 物料规格说明：
03 TP XXX 03 PCB TPXXX
表TEN PAO
表流水序号 同物料编码中后四位
PRINT CIRCUIT BOARD的缩写
物料类别
物料类别

04类:包括我司所用的标贴,含铭牌、厘保纸等，编码分别如下：
1． 04 TP XXX X
表AC/DC
表流水号
表非UL认可的铭牌
物料类别
2．旧UL认证产品的铭牌编码：
04 TU XXXX X
表AC/DC
表流水号
表旧UL认可的铭牌
物料类别
3．新UL认证产品的铭牌编码
04 U XX XXXX
表流水号
表示产品规格
表新UL认可的铭牌
物料类别
06类胶芯根据不同种类及形式分为：单坑芯，双坑芯，引线芯，套装芯及普通UL、VDE芯和胶套等：
1． 单坑芯
06 A XXXX-XX
表区别号（无则省略）
表胶芯窗口SIZE
表单坑芯
表物料类别
2． 双坑芯
06 DX XXXX-XX
表区别号（无则省略）
表胶芯窗口SIZE
D:表双坑芯,DL表双坑引线芯,DP表双坑插脚芯
表物料类别
3.普通UL/VDE芯
06 U XXXX-XX
表区别号（无则省略）
表胶芯窗口SIZE
U表UL芯,V表VDE芯
表物料类别
4.套装芯
06 TX XXXX-XX
表区别号（无则省略）
表胶芯窗口SIZE
TL表套装引线芯,TP表套装插针芯
表物料类别
5.特殊胶芯
06 S XXXX-XX
表区别号（无则省略）
表胶芯窗口SIZE
表特殊胶芯
表物料类别
6.胶套
06 HX XXXX-XX
表区别号（无则省略）
表胶芯窗口SIZE
H表普通胶套,HS表特殊胶套
表物料类别

05类胶壳编码如下

1.胶壳物料编码
数字:表颜色(对应我司色码)
05 X XX XX XX X XX XX

数字:表流水号

* 字母:表胶壳材质

数字:表区别号(对应模具之流水号)

数字:表胶芯叠厚

数字:表胶芯规格(如35表示EI-35)

A:表CCEE认可插脚

B:表BS插脚
字母:表插脚类型

G:表圆脚

I:表阿根廷插脚
表05类物料

S:表SAA插脚
U:表UL插脚

V:表VDE插脚

M:表南非三圆脚

P:表无脚台式

例: 新编码 : 05U351307F1100
对应旧编码为 : 05U2207F11-00
2.特殊胶壳物料编码

05 S XXX X XX XX
数字:表颜色(对应我司色码)

数字:表第几套模

字母:表胶壳材质

数字:表流水编号

表示特殊胶壳

表05类物料

注: 1.*:字母表材质:其中A:表示ABS料;
F:表示ABS防火料;
N:表示NORYL料;
P:表示PC料;
S:表示耐高温ABS防火料
@ G:表示N+G材料
2.其他胶壳材质有用到时再增加.
3.其他的插脚类型有用到时再增加.
07类电子元件包括二极管、三极管、电容、电阻、电流保险丝、温度保险丝、集成块、
PTC、转换开关等电子零件。分别编制如下：
1. 二极管

物料编码： 物料规格说明：
07 D 4001 D-4001

二极管代称
二极管型号
PRINT CIRCUIT BOARD的缩写

物料类别
二极管代称
发光二极管用LED表示
2．电容

物料编码 物料规格说明
07 E 22 2 16 T1 EC 4700uF/25V 105℃ - YEL
T1表示85℃可省略
T2表示105℃ 耐热温
表示耐压 度85℃时
表示容量乘方10的次方 可省略此项 特殊规格
表示电容量数字部分 容量及耐压值 电容外壳
C表示陶瓷电容 陶瓷电容用CC 颜色,普
E表示电解电容 电解电容用EC话 通电容则
物料类别 特殊规格电容用ES 无此项

注:1.陶瓷电容额定温度用-X区别号加以区分;
2.容量乘方表示电容部分乘10的次方,1表示乘10,2表示乘100,字母A表示乘10的-1次方,B表示
乘10的负2次方,以此类推。
3、电阻
物料编码： 物料规格说明：
07 R 002 0 D RES 2Ω/1W MF
A表示1/8W 电 MF 金属膜电阻
B表示1/4W 阻 材质 MOF 金属氧化膜电阻
C表示1/2W 类 CF 碳膜电阻
数字部分乘10的次方 型 电阻规格
电阻数字部分 RES电阻 可省
电阻代称 PTC 正温度热敏电阻
物料类别 NTC 负温度热敏电阻

注:材质CF碳膜电阻为普通常用电阻,若为CF时可省略此项,即此项空时表示材质为碳膜。

注：料号第7位表示电阻数字部分乘10的次方1表示乘10，2表示乘100，3表示乘1000，
A表示乘10的负1次方，B表示乘10的负2次方，以此类推。
注：料号第8位表示电阻的功率，A表示1/8W，B表示1/4W，C表示1/2W，D表示1W，以此
类推。
注：料号456位为电阻数字位，以3位为准，不够3位在前边补0，电阻值以欧姆为单位。
注：PTC在料号后用-P表示，NTC在料号后用-N表示，可调电阻用-V表示。

4、温度保险丝

物料编码： 物料规格说明：

07 F 130-1 TF M33 2A 250V – 130℃
区别号 额定电压 动作温度

额定温度 额定电流

保险丝代称 保险丝型号

物料类别 温度保险丝代码

5、集成块

物料编码 物料规格说明
07 17805 – 1 IC 7805
区别码 集成块型号

集成块代码 集成块代称

物料类别

6、三极管
物料编码： 物料规格说明：

07 – Q 9014 Q – S9014
三极管型号 三极管型号

三极管代称 三极管代称

物料类别

7、电流保护器
物料编码： 物料规格说明：

07 – F 2A - 1 IF 5S 2A 250V
区别码 额定电压
额定电流 额定电流
保险丝代称 保险丝型号
物料类别 电流保护器代码

8.开关,插座(AC/DC)
物料编码
07 X XXX –XX
表区别号
表流水号
A表AC插座,D表DC插座,K表开关
物料类别
08类套管(含PVC,玻璃丝,热缩套管,油布通套过,特氟龙管及端子护套等)
08 0001 PVC Φ0.85x0.5
套管厚度
流水编号 套管内径
物料类别
材质

09类块巴
09 X XXX 长x宽x高
流水编号
表示外形尺寸
B:包胶块巴,K:入壳块巴,S表特殊块巴
物料类别

09类胶片编码
09 X XXXX V - XX
表流水号
表胶片
表与之相配的胶壳模具号
A表普通插脚,B表BS插脚,V表VDE插脚
物料类别

10类铜脚图纸
10 XXXX – XX
表区别号
表流水号
物料类别
11类插针

11 XXXX
表流水号
物料类别
12类锡水针

12 XXXX
表流水号
物料类别
13类绝缘胶布胶纸
1． 胶纸
13 PT XXX
表宽度
表胶纸
物料类别
2． 胶布
13 PT XXX- X
表颜色代码
表宽度
表胶布
物料类别
14类铁架（含铁架，拉壳，铁壳，环形上盖等）
1． EI-28以上（含）
14 X XXX X
表区别号（没有时留空）
序号（用铁芯叠厚表示）
A表EI-28，B表EI-35，C表EI-41等
物料类别
2． EI-28以下
14 XX XX X
表区别号（没有时留空）
序号（用铁芯叠厚表示）
对应胶芯规格（24：EI-24）
物料类别
3． 拉壳，铁壳编码
14 XX XX X
表区别号（没有时留空）
序号（用胶芯规格表示，57：表EI-57）
LK表拉壳，TK表铁壳
物料类别
4． 环形上盖，C型底座
14 TPX XXXX X
表区别号（无时留空）
序号（用铁芯叠厚表示，3264表TPO3264的盖板）
TPO表环形上盖，TPC表C型底座（空表单线包，2表双线包）
物料类别
15类包装材料有纸箱，纸盒，吸塑座及刀卡，平卡等
1． 纸箱编码
15 X X XXX XX
表区别号
流水号
表材质：2表B=B，3表B≡B
Z表整流器用,D表电源变压器用,Y表音频用
物料类别
2.吸塑座编码
15 SX XXX X
表区别号
流水号
SZ表整流器用,SD表电源变压器用(S表吸塑座)
物料类别
3.小白盒编码
15 AX XXX
表流水号
A0表普通白盒,A1表B-B白盒,AE表白E坑白盒
物料类别
4.塑料袋,井字格,天地盒编码
15 X XXX
表流水号
P表塑料袋,J表井字格,T表天地盒
物料类别
5.刀卡编码
5.1 普通刀卡
15 EX XXX
表流水号
E1表1刀卡,E2表2刀卡,E3表3刀卡
物料类别
5.2 特殊刀卡
15 EX XXX
表流水号
E1表1刀卡,E2表2刀卡,E3表3刀卡
物料类别
6.平卡编码
15 FX XXX
表流水号
F1表B-B平卡,F2表B=B平卡,F3表B≡B
物料类别
16类回力胶,海绵,橡胶垫
16 XXXX
表流水号
物料类别
17类插头
17 PL XX X
表区别号
用流水号表示
表插头
物料类别
18类咕咂
18 BU XX
用流水号表示
表咕咂
物料类别
19类电源线
1． 普通DC线
19 XX XX – XX
表流水号
对应DC头编号：01表PL01
对应咕咂：01表BU01
物料类别
2． 特殊DC线
19 S XXX – XX
表区别号
表流水号
表特殊线
物料类别
3．AC线编码
19 A XXX – XX
表区别号
流水号
表AC线
20类引线
物料编码 物料规格说明
数字:表线号(见表3)
表线号
表绝缘等级
表20类物料
字母:表颜色
引线颜色(见表1)
数字:表绝缘等级(见表2)
20 XX XX - X XX XX - XXX

表1:

数字
0
1
2
3
4
5
6
7
8
9
颜色
黑
棕
红
橙
黄
绿
蓝
紫
灰
白

BLK
BRN
RED
ORG
YEL
GRN
BLU
VIO
GRY
WHT

表2:
数字
07
15
17
72
… …
绝缘等级
UL1007
UL1015
UL1617
UL1672
… …

表3:

数字
24
22
20
18
16
14
… …
线号
AWG24#
AWG22#
AWG20#
AWG18#
AWG16#
AWG14#
… …

21类端子，22类壳仔
2X XX XX
表流水编号
TM表21端子，HS表22类壳仔
物料类别（21，22）
23类端子线
23 XX XXX
表流水编号
表配套壳仔编码
物料类别
24类五金类零件
1．螺丝编码
24 X XX XX
表长度
表直径
M表标准件，J表界脚螺丝，W表宽边螺丝，H表沉头螺丝
物料类别
2.螺母、垫片
24 XM XX
表Φ径
PM:表示平垫片,TM:表示弹簧垫片,LM表螺母,NM表尼龙垫片
物料类别
3.特殊五金件
24 S XXX
表流水号
表特殊五金件
物料类别
注: 标准螺丝均为十字螺丝镀彩锌,自攻螺丝均为十字界脚黑色法兰
25.类包括散热板,屏蔽层,铜箔
1. 散热板
25 R XXXX-X
表区别号
对之配用胶壳型号
表散热板
物料类别
2. 屏蔽层
25 X XX X X-X
表层数
表硅钢片厚度
表卷绕方式
表铁芯叠厚
表铁芯规格（A表28，B表35……）
物料类别
3. 铜箔
25 T XX XX
表材料厚度
表材料宽度
表铜箔
物料类别
26类杂项
26 XXXX
表流水号
物料类别
