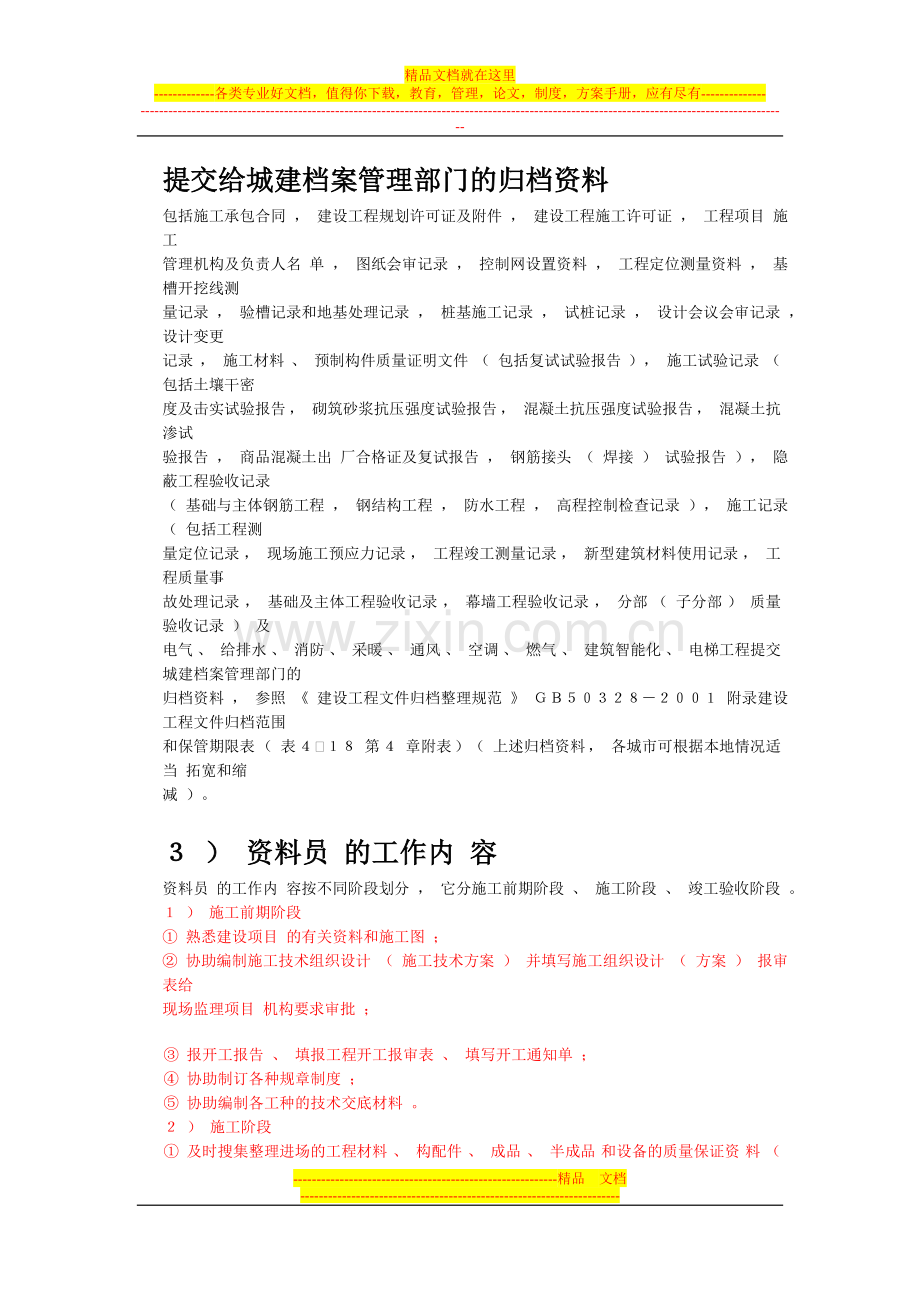

提交给城建档案管理部门的归档资料.doc

资源描述

精品文档就在这里 -------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-------------- -------------------------------------------------------------------------------------------------------------------------------------------- 提交给城建档案管理部门的归档资料包括施工承包合同，建设工程规划许可证及附件，建设工程施工许可证，工程项目施工管理机构及负责人名单，图纸会审记录，控制网设置资料，工程定位测量资料，基槽开挖线测量记录，验槽记录和地基处理记录，桩基施工记录，试桩记录，设计会议会审记录，设计变更记录，施工材料、预制构件质量证明文件（包括复试试验报告），施工试验记录（包括土壤干密度及击实试验报告，砌筑砂浆抗压强度试验报告，混凝土抗压强度试验报告，混凝土抗渗试验报告，商品混凝土出厂合格证及复试报告，钢筋接头（焊接）试验报告），隐蔽工程验收记录（基础与主体钢筋工程，钢结构工程，防水工程，高程控制检查记录），施工记录（包括工程测量定位记录，现场施工预应力记录，工程竣工测量记录，新型建筑材料使用记录，工程质量事故处理记录，基础及主体工程验收记录，幕墙工程验收记录，分部（子分部）质量验收记录）及电气、给排水、消防、采暖、通风、空调、燃气、建筑智能化、电梯工程提交城建档案管理部门的归档资料，参照《建设工程文件归档整理规范》ＧＢ５０３２８－２００１附录建设工程文件归档范围和保管期限表（表４１８第４章附表）（上述归档资料，各城市可根据本地情况适当拓宽和缩减）。３）资料员的工作内容资料员的工作内容按不同阶段划分，它分施工前期阶段、施工阶段、竣工验收阶段。１）施工前期阶段 ① 熟悉建设项目的有关资料和施工图； ② 协助编制施工技术组织设计（施工技术方案）并填写施工组织设计（方案）报审表给现场监理项目机构要求审批； ③ 报开工报告、填报工程开工报审表、填写开工通知单； ④ 协助制订各种规章制度； ⑤ 协助编制各工种的技术交底材料。２）施工阶段 ① 及时搜集整理进场的工程材料、构配件、成品、半成品和设备的质量保证资料（准用证、交易证、生产许可证、出厂质量证明书），填报工程材料／构配件／设备报审表，由监理工程师审批； ② 与施工进度同步，做好隐蔽工程验收记录及检验批质量验收记录的报审工作； ③ 阶段性的协助整理施工日记； ④ 及时整理施工试验记录和测试记录。３）竣工验收阶段 ① 工程竣工资料的组卷Ａ．第一册（Ａ册）：单位（子单位）工程质量验收资料（包括施工现场质量管理检查记录，单位（子单位）工程质量竣工验收记录，各分部（子分部）工程质量验收记录，各分项工程质量验收记录，各分项工程检验批质量验收记录，单位（子单位）工程观感质量检查记录）。Ｂ．第二册（Ｂ册）：单位（子单位）工程质量控制资料核查记录（包括图纸会审，设计变更，工程洽商记录，工程定位放线记录，工程材料，构配件，成品，半成品和设备的出厂质量证明书及现场抽检测试报告，施工试验报告及见证检验报告，隐蔽工程验收记录，施工记录）。Ｃ．第三册（Ｃ册）：单位（子单位）工程安全与功能检验资料核查及主要功能抽查资料（包括屋面淋（防）水试验记录，建（构）筑物沉降观测成果，厨、厕间蓄水试验记录（通用），建筑物垂直度、标高、全高测量记录，外窗气密性、水密性、耐风压检测报告，门窗建筑物理性能检验报告，给水、排水与采暖、给水管道通水试验记录，排水干管通球试验记录，卫生器具满水试验记录，照明全负荷安全试验运作试验记录，线路、插座、开关接地检验记录，避雷接地电阻测试记录）。 — ６ — Ｄ．第四册（Ｄ册）：单位（子单位）工程施工技术管理资料（包括工程开工报审表，施工组织设计，技术交底记录表，施工日记，预检工程（技术复核）记录，自检互检记录，工序交底单）。 ② 归档资料（提交城建档案馆（室））Ａ．施工技术准备文件（包括图纸会审记录，控制网设置资料，工程定位测量资料，基槽开挖线测量资料）。Ｂ．地基处理记录（包括地基钎探记录和钎探平面布置点，验槽记录和地基处理记录，桩基施工记录，试桩记录）。Ｃ．工程图纸变更记录（包括设计会议会审记录，设计变更记录，工程洽谈记录）。Ｄ．施工材料预制构件质量证明文件及复试试验报告。Ｅ．施工试验记录（包括土壤试验记录，砂浆混凝土抗压强度试验报告，商品混凝土出厂合格证和复试报告，钢筋接头焊接报告）。Ｆ．隐蔽工程检查记录（包括基础与主体结构钢筋工程，钢结构工程，防水工程，高程测量记录）。Ｇ．施工记录（包括工程定位测量记录，沉降观测记录，现场施工预应力记录，工程竣工测量，新型建筑材料，施工新技术）。Ｈ．工程质量事故处理记录。Ｉ．工程质量检验记录（包括基础、主体验收记录，幕墙工程验收记录，分部（子分部）工程质量验收记录）及施工试验记录（包括电气接地电阻测试记录，绝缘电阻测试记录，楼宇自控、监视、安装、视听电话等系统调试记录，变配电设备安装、检查、通电、满负荷测试记录、给排水、消防、采暖、通风、空调燃气等管道强度、气密性、通水、灌水、试压、通球等试验记录，电梯接地电阻、绝缘电阻测试记录及调试记录）。（１）隐蔽验收在不同分部不同分项均有其隐蔽验收项目，具体归纳如表３１３。表３１３常见隐蔽工程验收项目分部分项工程隐蔽验收项目、部位与内容定位抄测放线记录 ① 建筑物定位检测记录； ② 土方开挖检测记录； ③ 基础施工检测记录； ④ 预制柱杯口底标高检测记录； ⑤ 每层平口检测放线记录； ⑥ 地面标高检测记录； ⑦ 柱子检测放线记录和牛腿标高检测记录土方工程 ① 基坑（槽）或管沟开挖； ② 排水盲沟设置； ③ 填方土料、冻土块含量及填土压实记录地基基础 ① 基坑（槽）底的土质情况； ② 基槽几何尺寸、标高； ③ 基础钢筋的品种、规格、数量、接头位置及除锈、代用情况； ④ 基础混凝土浇灌； ⑤ 防潮层做法、标高； ⑥ 砖石基础的组砌方法、砌体强度砖石工程 ① 主体结构砌体的组砌方法、砌体强度、砌体配筋； ② 沉降缝、伸缩缝、防震缝的构造做法钢筋混凝土工程 ① 纵向、横向及箍筋钢筋的品种、规格、形状尺寸、数量及位置； ② 钢筋连接方式的数量、接头百分率情况；钢筋除锈、钢筋代用情况；预埋件数量及位置； ③ 绑扎及保护层情况； ④ 墙板销子铁、阳台尾部处理； ⑤ 板缝灌注及胡子筋处理焊接工程 ① 焊接强度试验报告； ② 焊条型号、规格、焊缝长度、厚度； ③ 外观清渣按级别进行外观检查； ④ 超声波、Ｘ光射线检查的主要部位（墙板、梁柱、阳台、楼板、屋面板、楼梯、钢结构等结构的焊接部位）屋面工程保温隔热层、找平层、防水层的施工防水工程 ① 卷材防水层及沥青胶结材料防水层的基层、防水材料配比、防水构造、防水细部； ② 防水层被土、水、砌体掩蔽的部位； ③ 管道设备穿过防水层的封固处； ④ 外墙板空腔立缝、平缝、十字缝接头及阳台、雨篷接缝地面工程 ① 地面下的基土； ② 各防护层以及经过防腐处理的结构或连接件装饰工程 ① 各类装饰工程基层； ② 暗龙骨吊顶与防腐、吊顶内填充吸声材料及铺设厚度； ③ 轻质隔墙的材料防腐；预埋拉结；玻璃砖隔墙的埋设与拉结保温隔热工程被覆盖的保温层、隔热层是否满足设计对导热系数的要求及保温材料的厚度门窗工程 ① 门窗框脚头埋设； ② 门窗框与墙体之间的缝隙；饱满度填嵌幕墙工程 ① 幕墙与主体结构连接的预埋件、后置埋件（拉拔力）； ② 连接件、紧固件、吊夹具、吊挂；连接件与紧固件螺栓防松； ③ 墙角连接点等的数量、位置、焊接； ④ 各种变形缝、防火保温材料填充、防腐处理及防雷装置 — ５ — 　　续表分部分项工程隐蔽验收项目、部位与内容建筑电气工程 ① 分层、分段、分部位的暗配线（包括埋地、墙内、板子孔内、密封桥架、板缝及混凝土内）暗配线路的走向与位置、规格、标高、弯度接头及焊接地线，防腐，管盒固定和管口处理； ② 利用结构钢筋做避雷引下线、暗敷避雷引下线及屋面暗设接闪器的材质、规格、型号、焊接情况及相对位置（应附平、剖面图及文字说明）； ③ 接地体的埋设与焊接的搭接长度、焊面、焊接质量、防腐及其材料种类、遍数、埋设位置、埋深材质（应附图说明）； ④ 不能进入吊顶内敷设的管线的位置、标高、材质、规格、固定方法等； ⑤ 地基基础的暗引电缆的钢管埋设、地线引入、利用基础钢筋接地极的钢筋与引线焊接通风与空调 ① 敷设于暗井道及不通行吊顶内的设备、外砌墙、管道及附件外保温隔热； ② 吊顶、埋地、管井内的暗配路的走向、规格、标高、坡度、坡向、弯度接头、软接头、节点处理、保温、防渗漏功能、支托架的位置及固定焊接质量等电梯 ① 承重梁及其起重吊钩的埋设的埋入承重墙内的长度、梁垫的尺寸、焊接、防腐； ② 钢丝绳绳头巴氏合金的制作与浇注； ③ 暗设的电气管线的规格、位置、弯度、接头、跨接地线、防腐、管口处理； ④ 地极制作与安装导轨支架的埋设； ⑤ 厅门地坎及钢牛腿的埋设、焊接与防腐工程测量定位要求：（１）建设单位应提供测量定位近点的依据点、位置、数据，并应现场交底，如导线点、三角点、水准点和水准点的级别。（２）测量定位、闭合差符合工程测量规范要求。（３）定向应取两个以上后视点（避免算错、测错）。（４）定位量距离时，量往返距离误差一般在万分之一以内，或符合设计要求。（５）应符合设计对坐标、标高等精度的要求。 — ０ — （６）重点工程或大型工业厂房应有测量原始记录。（７）建设单位（甲方）定的相对标高应和城市绝对标高相一致，由建设单位（甲方）认证盖章。（８）无建设单位（甲方）提供的定位放线依据、手续证明的不符合要求。（９）无城建部门核准的验线、定位、 ±０．０００标高签字的文件资料不符合要求。（１０）工程测量定位内容工程测量与复测记录包括平面位置定位、标高定位、测设点位和提供竣工技术资料。１）工程平面位置定位：根据场地上建筑物主轴线控制点或其他控制点，将房屋外墙轴线的交点，用经纬仪投测至地面木桩顶面为标志的小钉上。２）工程的标高定位：根据施工现场水准控制点标高（或从附近引测的大地水准点标高），推算 ±０．０００标高，或根据 ±０．０００标高与某建筑物、某处标高的相对关系，用水准仪和水准尺（或刨光的直木杆）在供放线用的龙门桩上标出标高的定位工作。３）测设点位：是将已经设计好的各种不同的建（构）筑物的几何尺寸和位置，按照设计要求，运用测量仪器和工具标定到地面及楼层上，并设置相应的标志，作为施工的依据。４）提供竣工资料：工程竣工后，将施工中各项测量数据及建筑物的实际位置、尺寸和地下设施位置等资料，按规定格式，整理或编绘成技术资料。（１１）工程施工测量工程施工测量贯穿于施工各个阶段，包括场地平整、土方开挖、基础及墙体砌筑、构件安装、烟囱、水塔、道路铺设、管道敷设、沉降观测等，并做好记录。鉴于工程测量的重要性，规定凡工程测量均必须进行复测，以确保工程测量正确无误。（１２）工程测量复测１）施工测量控制网复测：复测施工测量控制网是在工程总平面图上，房屋等的平面布置系统的坐标来表示。施工控制网起始坐标和起始方向一般根据测量控制点来测定，当测定好建筑物长方向主轴线后，作为施工平面控制网的起始方向，在控制网加密或建筑物定位时，不再利用控制点来定向，否则将会使建筑物产生不同位移和偏转，影响工程质量。在复测施工质量坐标控制网时，也应抽测建筑方格网、高程控制水准网点和标桩埋设位。２）民用建筑施工测量的复核。复核包括：房屋定位测量、基础施工测量、对墙体皮数杆检测、楼层轴线投测、楼层之间高程传递检测。３）工业建筑施工测量的复核：复核包括厂房控制网测量、柱基施工测量、柱网立模轴线与高程检测、厂房结构安装原位检测、动力设备基础与预埋地脚螺栓抽测。４）高层建筑施工测量的复核：复核包括建筑场地控制测量、基础以上的平面和高程控制、高层建（构）筑物中垂直检测、高层建筑施工中沉降变形观测。５）管线工程施工测量的复核：复核包括场区管网与输配电线路定位测量、地下管线施工检测、架空管线施工检测、多种管线交汇点高程抽测。工程测量既是施工准备阶段重要内容，又是贯穿在设计、施工、竣工交付使用的全过程，因此施工项目技术负责人、项目监理工程师必须把它当作保证质量的一种重要监控手段。（１３）工程测量定位放线记录（表３１０）及建（构）筑物工程测量复核表（表３１１）填写方法 ---------------------------------------------------------精品文档---------------------------------------------------------------------
