软件工程之图书馆管理系统需求分析和数据流图样本.doc

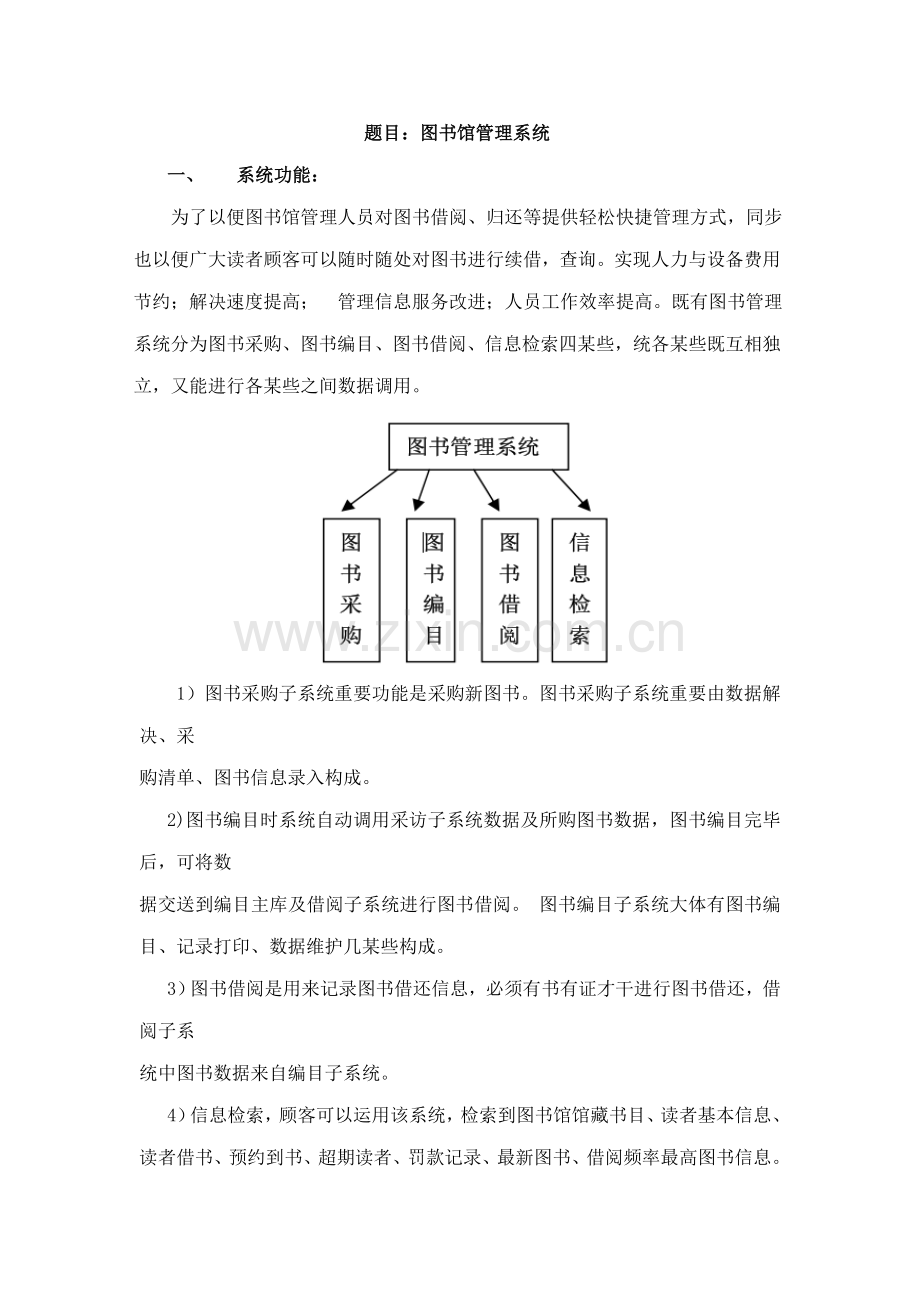

题目：图书馆管理系统
一、 系统功能：
为了以便图书馆管理人员对图书借阅、归还等提供轻松快捷管理方式，同步也以便广大读者顾客可以随时随处对图书进行续借，查询。实现人力与设备费用节约；解决速度提高； 管理信息服务改进；人员工作效率提高。既有图书管理系统分为图书采购、图书编目、图书借阅、信息检索四某些，统各某些既互相独立，又能进行各某些之间数据调用。

1）图书采购子系统重要功能是采购新图书。图书采购子系统重要由数据解决、采
购清单、图书信息录入构成。
2)图书编目时系统自动调用采访子系统数据及所购图书数据，图书编目完毕后，可将数
据交送到编目主库及借阅子系统进行图书借阅。 图书编目子系统大体有图书编目、记录打印、数据维护几某些构成。
3）图书借阅是用来记录图书借还信息，必须有书有证才干进行图书借还，借阅子系
统中图书数据来自编目子系统。
4）信息检索，顾客可以运用该系统，检索到图书馆馆藏书目、读者基本信息、读者借书、预约到书、超期读者、罚款记录、最新图书、借阅频率最高图书信息。

二、 数据图：

第一层数据流图

第二层数据流图

查询成果
学生借阅图书数据流图

查询成果
学生还书过程数据流图

学生查询书籍信息数据流图

图书管理员对图书增删改数据流图

图书管理员对学生增删改数据流图

图书采购数据流图

三、 数据字典：
1）数据源点及汇点描述：
1．名称：学生
简要描述：借书、还书、查询及登记注册
关于数据流：借书证；所借课本
2.名称：当前日期
简要描述：当天日期
关于数据流：年月日加工
2）逻辑词条描述：
1.加工名：检查能否借书
加工编号：１
简要描述：检查学生身份、图书与否入库、读者还能借多少书以此鉴定读者与否
能借书
输入数据流：借书证；所借课本，学生信息，图书信息，图书借阅量，日期
输出数据流：借书错误信息，借书信息
加工逻辑： IF 借书证未登记入库 THEN
发出“借书错误”
ELSE IF 图书未登记入库 THEN
发出“借书错误”
ELSE IF 读者已借图书和现借图书多于限制数Ｎ THEN
发出“借书错误”
ELSE IF 读者已借图书中有超期 THEN
发出“借书错误”
ELSE 发出“借书信息”
ENDIF
ENDIF
ENDIF
ENDIF

2.加工名：添加借阅记录
加工编号：2
简要描述：将“借书信息”登记到“借阅记录”中，完毕后将课本递交读者
输入数据流：借书信息，日期
输出数据流：图书借阅记录，图书
加工逻辑：将借书信息及日期写入图书借阅记录；
将图书递交读者
3）数据流名词条描述：
1.数据流名：借书证
阐明：用以携带学生唯一辨认标记
数据流来源：学生信息
数据流去向：检查能否借书
数据流构成：学生＝借书证号+姓名+专业+性别+出生日期+照片+借书数量
借书证号＝“”..“” varchar
姓名＝2—24 varchar
专业＝2—24 varchar
性别=＝1 int
出生日期=datetime
照片=Image
借书数量=int
2.数据流名：图书
阐明：记录图书重要有关信息
数据流来源：学生
数据流去向：检查能否借书
数据流构成：图书＝ISBN＋书名＋作者＋出版社＋价格＋复本量＋库存量
书号＝“”..“” varchar
书名＝2—24 varchar
作者＝2—24 varchar
出版社＝2—24 varchar
价格＝“000.01”..“999.99”float
复本量=int
库存量＝int
3.数据流名：检查错误
阐明：用于批示学生借书错误信息
数据流来源：借书检查
数据流去向：学生
数据流构成：检查错误＝2—40 varchar
4.数据流名：借书信息
阐明：用于传递读者号和图书号
数据流来源：借书检查数据流去向：借书记录
数据流构成：借书信息＝借书证号+ISBN+索书号+借书时间
