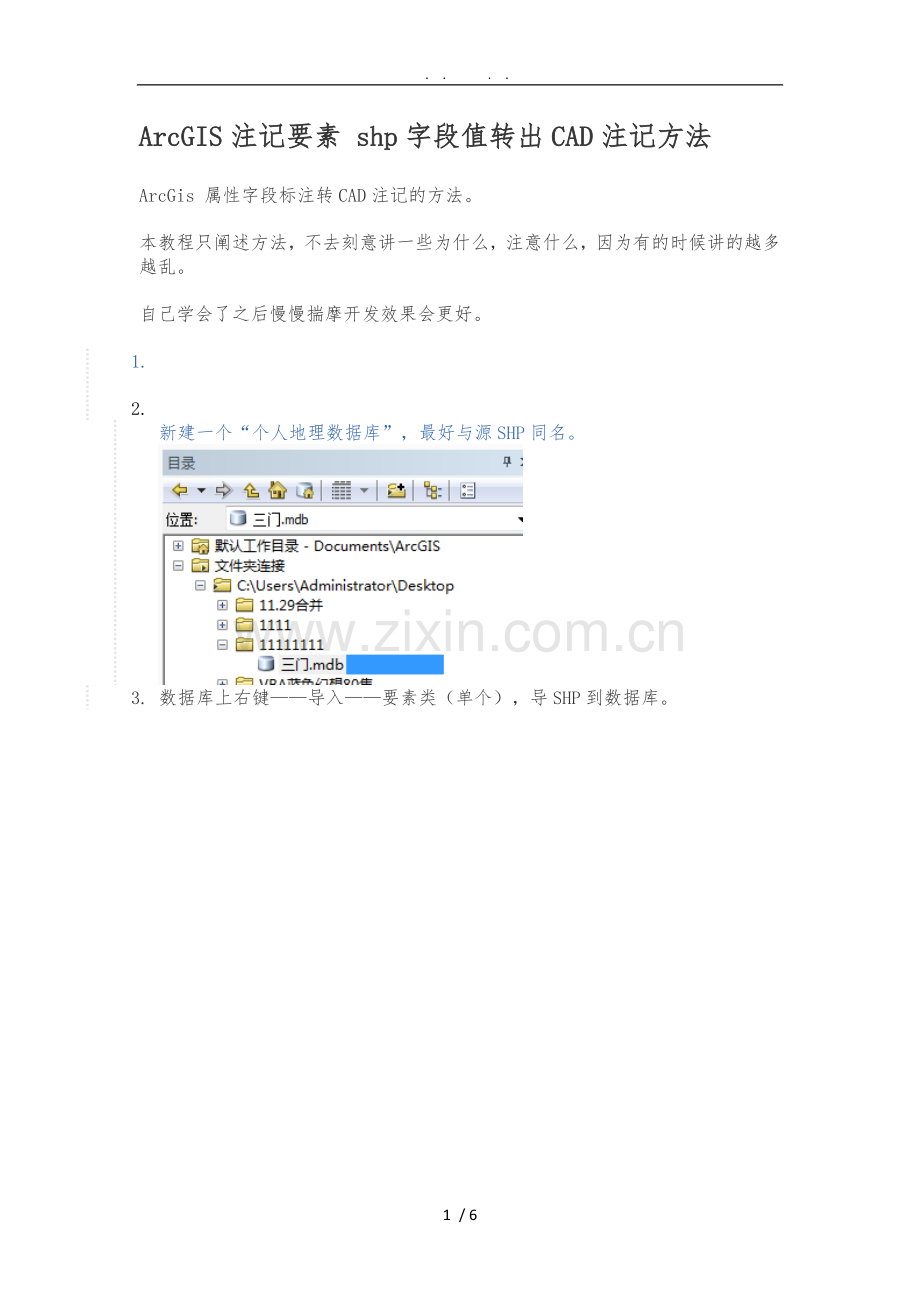

ArcGIS注记要素 shp字段值转出CAD注记方法
ArcGis 属性字段标注转CAD注记的方法。
本教程只阐述方法，不去刻意讲一些为什么，注意什么，因为有的时候讲的越多越乱。
自己学会了之后慢慢揣摩开发效果会更好。
1.
2.
新建一个“个人地理数据库”，最好与源SHP同名。

3. 数据库上右键——导入——要素类（单个），导SHP到数据库。

4. 命个名，点击确定执行导入操作。

5. 将数据库中图层“加载”，右键“属性”进行字段标注。标注后进行缩放，至适宜显示比例。

6. 缩放至适宜显示比例后在“图层名”上右键——将标注转换为注记。

7. 此对话框不需编辑容，直接点击“转换”即可。

8. 转换完成后字段标注成为 “注记” 图层，可以进行大小与位置等的属性调整。

9. 调整使用“编辑注记工具”；编辑过程记得点保存，编辑完成应“停止编辑”。

10. 转为CAD： 使用ArcToolbox 的“转换工具”——转为CAD——要素转CAD功能。

11. 输入转换要素，一般先输入图形图层，后输入注记层；输出类型根据需要选择CAD文件版本，建议2004；输出文件位置与名称可自行编辑。

           启动CAD，引入注记文件即可。注意：很多时候ArcGIS导出的CAD注记为黑色，与CAD背景颜色一致，这时候需要拉框选择所有注记要素换一个颜色即可看到。
