2021年CAD全套快捷键.doc

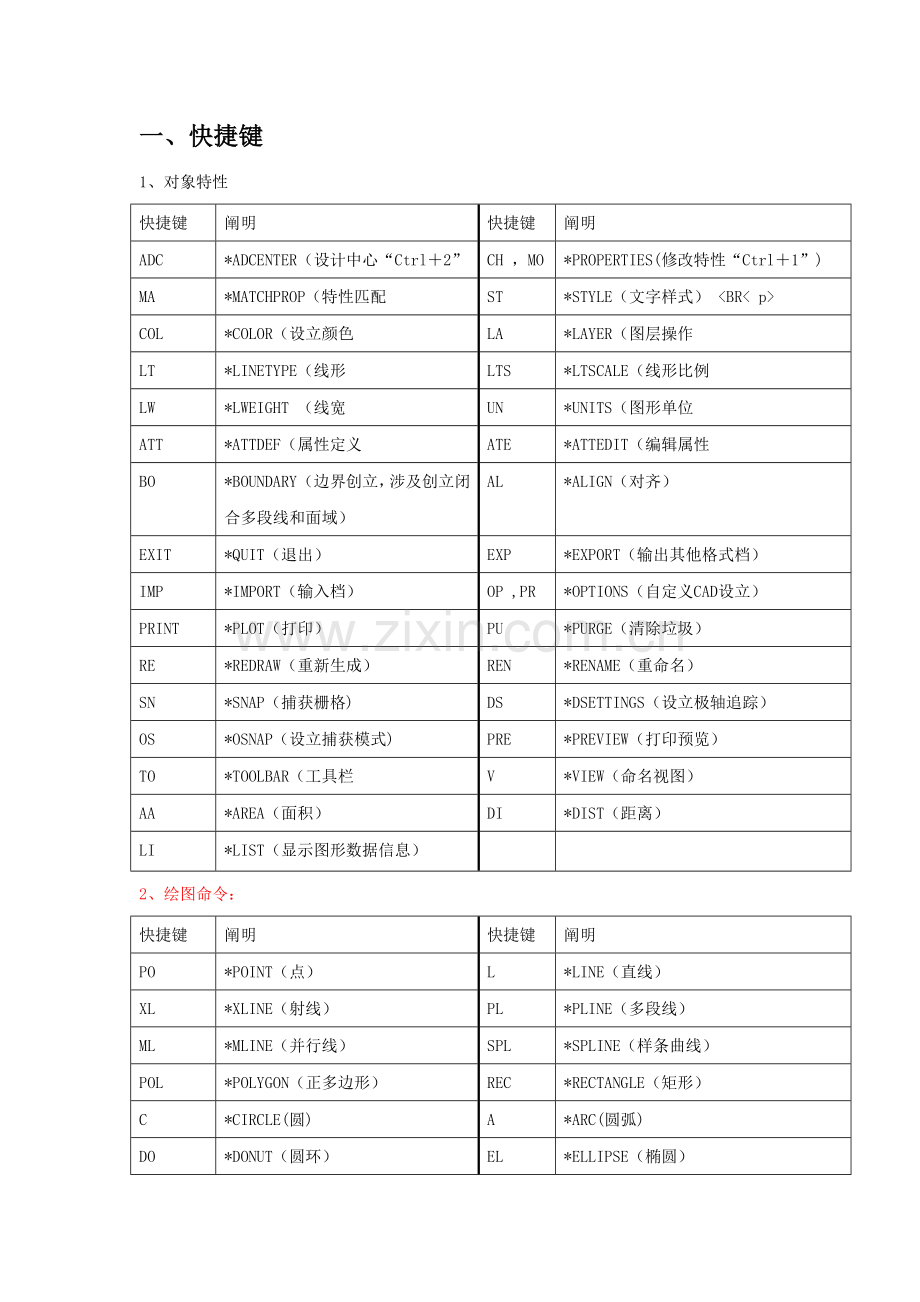

一、快捷键
1、对象特性
快捷键
阐明
快捷键
阐明
ADC
*ADCENTER（设计中心“Ctrl＋2”
CH ，MO
*PROPERTIES(修改特性“Ctrl＋1”)
MA
*MATCHPROP（特性匹配
ST
*STYLE（文字样式） <BR< p>
COL
*COLOR（设立颜色
LA
*LAYER（图层操作
LT
*LINETYPE（线形
LTS
*LTSCALE（线形比例
LW
*LWEIGHT （线宽
UN
*UNITS（图形单位
ATT
*ATTDEF（属性定义
ATE
*ATTEDIT（编辑属性
BO
*BOUNDARY（边界创立，涉及创立闭合多段线和面域）
AL
*ALIGN（对齐）
EXIT
*QUIT（退出）
EXP
*EXPORT（输出其他格式档）
IMP
*IMPORT（输入档）
OP ,PR
*OPTIONS（自定义CAD设立）
PRINT
*PLOT（打印）
PU
*PURGE（清除垃圾）
RE
*REDRAW（重新生成）
REN
*RENAME（重命名）
SN
*SNAP（捕获栅格)
DS
*DSETTINGS（设立极轴追踪）
OS
*OSNAP（设立捕获模式)
PRE
*PREVIEW（打印预览）
TO
*TOOLBAR（工具栏
V
*VIEW（命名视图）
AA
*AREA（面积）
DI
*DIST（距离）
LI
*LIST（显示图形数据信息）

2、绘图命令：
快捷键
阐明
快捷键
阐明
PO
*POINT（点）
L
*LINE（直线）
XL
*XLINE（射线）
PL
*PLINE（多段线）
ML
*MLINE（并行线）
SPL
*SPLINE（样条曲线）
POL
*POLYGON（正多边形）
REC
*RECTANGLE（矩形）
C
*CIRCLE(圆)
A
*ARC(圆弧)
DO
*DONUT（圆环）
EL
*ELLIPSE（椭圆）
REG
*REGION（面域）
MT
*MTEXT（多行文本）
T
*MTEXT（多行文本）
B
*BLOCK（块定义）
I
*INSERT（插入块）
W
*WBLOCK（定义块档）
DIV
*DIVIDE（等分）
H
*BHATCH（填充）
D
尺寸资源管理器
G
对相组合
H
填充u
I
插入
S
拉伸
T
文本输入
W
定义块并保存到硬盘中
V
设立当前坐标
U
恢复上一次操做
O
偏移
P
移动
T MT
多行文字
DT
TEXT单行文字
DR
DRAWORDER变化显示顺序（上/下）
3、修改命令：
快捷键
阐明
快捷键
阐明
CO
*COPY（复制）
MI
*MIRROR（镜像）
AR
*ARRAY（数组）
O
*OFFSET（偏移）
RO
*ROTATE（旋转）
M
*MOVE（移动）
E
DEL键 *ERASE（删除）
X
*EXPLODE（分解）
TR
*TRIM（修剪）
EX
*EXTEND（延伸）
S
*STRETCH（拉伸）
LEN
*LENGTHEN（直线拉长）
SC
*SCALE（比例缩放）
BR
*BREAK（打断）
CHA
*CHAMFER(倒角)
F
*FILLET（倒圆角）
PE
*PEDIT（多段线编辑）
ED
*DDEDIT（修改文本）
4、窗口缩放：
快捷键
阐明
快捷键
阐明
P
*PAN（平移）
Z＋空格＋空格
*实时缩放
Z
*局部放大
ZX
*显示全图
ZP
*返回上一视图
ZE
*显示全图
5、尺寸标注：
快捷键
阐明
快捷键
阐明
DLI
*DIMLINEAR（直线标注）
DAL
*DIMALIGNED（对齐标注）
DRA
*DIMRADIUS（半径标注）
DDI
*DIMDIAMETER（直径标注）
DAN
*DIMANGULAR（角度标注）
DCE
*DIMCENTER（中心标注）
DOR
*DIMORDINATE（点标注）
TOL
*TOLERANCE（标注形位公差）
LE
*QLEADER（迅速引出标注）
DBA
*DIMBASELINE（基线标注）
DCO
*DIMCONTINUE（持续标注）
D
*DIMSTYLE（标注样式）
DED
*DIMEDIT（编辑标注）
DOV
*DIMOVERRIDE(替代标注系统变量)
LI
样条曲线标注

6.惯用CTRL快捷键
快捷键
阐明
快捷键
阐明
【CTRL】+1
打开/关闭特性对话框
【CTRL】+2
打开/关闭图像资源管理器
【CTRL】+3
打开/关闭所有选项板
【CTRL】+4
打开/关闭图纸集管理器
【CTRL】+5
打开/关闭信息选项板（迅速协助）
【CTRL】+6
打开/关闭图像数据原子
【CTRL】+7
打开/关闭标记集选项板
【CTRL】+8
打开/关闭迅速计算器
【CTRL】+9
显示/隐藏命令行窗口
【CTRL】+0
全屏/窗口
【CTRL】+A
选取图形中对象
【CTRL】+B
栅格捕获模式控制(F9)
【CTRL】+C
复制
【CTRL】+D
动态UCS 开/关
【CTRL】+E
等轴测平面上、下、左、右
【CTRL】+F
控制与否实现对象自动捕获(f3)
【CTRL】+G
栅格显示模式控制(F7)
【CTRL】+J
重复执行上一步命令
【CTRL】+K
超级连结
【CTRL】＋L
正交
【CTRL】+M
打开选项对话框：
【CTRL】+N
新建图形文献
【CTRL】+O
打开图像文献
【CTRL】+P
打开打印对说框
【CTRL】+R
在布局视口之间循环
【CTRL】+S
保存檔
【CTRL】+U
极轴模式控制(F10)
【CTRL】+v
粘贴剪贴板上内容
【CTRL】+W
对象追 踪式控制(F11)
【CTRL】+X
剪切所选取内容
【CTRL】+Y
重做
【CTRL】+Z
取消前一步操作
【CTRL】+[
取消当前命令
【CTRL】+\
取消当前命令
7.惯用功能键
快捷键
阐明
快捷键
阐明
【F1】
获取协助
【F2】
实现作图窗和文本窗口切换
【F3】
控制与否实现对象自动捕获
【F4】
数字化仪控制
【F5】
等轴测平面切换
【F6】
控制状态行上坐标显示方式
【F7】
栅格显示模式控制
【F8】
正交模式控制
【F9】
栅格捕获模式控制
【F10】
极轴模式控制
【F11】
对象追踪式控制
【F12】
动态输入控制
8.其她
符号
阐明
符号
阐明
3A
三维数组
Al
图形对齐
3F
绘制三维曲面
AA
计算所选区域周长和面积
3Do
三维动态旋转
Ddattdef
创立属性定义
Adc
启动AutoCAD设计中心
Ate
编辑图形属性值
-Ch
修改属性
Ddattext
摘录属性定义数据
Dbc
启动数据库连接管理
Dor
暂时覆盖系统尺寸变量设立
Dimted
编辑尺寸文本
Ded
编辑尺寸标注
Di
测量两点之间距离
Div
等分实体
Bo
定义边界
Ds, Se
置选项功能
Dv
视点动态设立
Ext
将二维图形拉伸成三维实体
F
控制实体填充状态
Fi
过滤选取实体
G, -G
创立一种指定名称选取组
He
编辑区域填充图样
Id
显示点坐标
Fillet
倒园角
Iad
调节图像亮度、对比度和灰度
Iat
附贴一种图像至当前图形文献
Icl
调节所选图像边框大小
Inf
将3D实体相交某些创立为一种实体
Ls
列表显示实体信息
Lts
设立线型比例系数
Lw
设立线宽
Me
定长等分实体
Mt, T
多行文本标注
Os, -Os
设立目的捕获方式及框大小
Mv
创立多窗口
Pu
清除图形中无用对象
Pe
编辑多义线及三维多边形网格
Qdim
尺寸迅速标注 Qdim
Rea
重生成所有图形
Rev
重生成当前图形
Ucs
定义顾客坐标
Rev
将二维图形旋转成三维实体
Rpr
设立渲染参数
Rotate3D
三维旋转
Sec
生成剖面
Set
设立AutoCAD系统变量
Sh
切换到DOS环境下
To
坫减工具栏
Sl
将三维实体切开
Uni
布尔求和
So
绘制实心多边形
Tor
创立园环实体
Spe
编辑样条曲线
In
布尔求交
Su
布尔求差
-V
窗口管理
Xc
设立图块或解决引用边界
Vlide
打开VisuaiLisp集成开发环境
We
绘制楔形体
W
图块存档
Box
绘制长方体
-Un
定义AutoCAD文本窗口
Sphere
绘制实体球
％％O
打开或关闭文字上划线
Cylinder
绘制园柱体
％％U
打开或关闭文字底线
Eillptical
绘制椭圆柱体（先绘椭圆）
％％P
标注正负号(±)
Cone
绘制园锥或椭圆锥体
％％C
标注直径(ф)
％％％
标注百分号
％％D
标注符号度（°）

二、CAD制图规范
(一）、基本规定
1．所有设计室出图纸都要配备图纸封皮、图纸阐明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸阐明须对工程进一步阐明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出
（二）、惯用制图方式
图。一、惯用比例
1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：20 1：25 1：30 1：40
1：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500
二、线型
1．粗实线：0.3mm
      （1）.平、剖面图中被剖切重要建筑构造轮廓（建筑平面图）
      （2）.室内外立面图轮廓。
      （3）.建筑装饰构造详图建筑物表面线。
2．中实线：0.15-0.18mm
       （1）.平、剖面图中被剖切次要建筑构造轮廓线。
       （2）.室内外平顶、立、剖面图中建筑构配件轮廓线。
       （3）．建筑装饰构造详图及构配件详图中普通轮廓线。
3．细实线：0.1mm
       （1）.填充线、尺寸线、尺寸界限、索引符号、标高符号、分网格线。
4．细虚线：0.1-0.13mm
       （1）.室内平面、顶面图中未剖切到重要轮廓线。
       （2）.建筑构造及建筑装饰构配件不可见轮廓线。
       （3）.拟扩建建筑轮廓线。
（4）.外开门立面图开门表达方式。
5．细点划线：0.1-0.13mm 1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm 1.不需画全断开界线。
三、打印出图笔号1-10号线宽设立
1号
红色
0.1mm
2号
黄色
0.1-0.13mm
3号
绿色
0.1-0.13mm
4号
浅兰色
0.15-0.18mm
5号
深兰色
0.3-0.4mm
6号
紫色
0.1-0.13mm
7号
白色
0.1-0.13mm
8.9号
灰色
0.05-0.1mm
10号
红色
0.6-1mm
10号特粗线
1.立面地坪线2.索引剖切符号3.图示上线4.索引图标中表达索引图在本图短线
（三）、剖切索引符号
1.    m：?12mm(在A0、A1、A2、图纸)
2.    m：?10mm(在A3、A4图纸)
3.    特粗线到索引线为剖视方向
4.    A：字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)
5.    B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)
6.    A为索引图号，B-01为索引图纸号，B-01为“    ”表达索引在本图
标注B： 2.50 0.8
附注：1.所用图形比例均为1:100
2.为了减少图纸内存和保证图框文献原则性、建议使用外部引用命令引用图框文献。
办法：XREF(外部引用)
ATTACH(加入)，选取所需引用图框文献选点。

10、绘图文献命名规则
CAD档命名应简朴、明潦、易记，易于互换数据。设计图纸可按设计工种和图纸目录顺序命名，如建筑为J1、J2…,初步设计加注C,如JC1、JC2…;构造为G1、G2…,初步设计加注C,如GC1、GC2…;电气为E1、E2…,初步设计加注C,如EC1、EC2…;给排水为S1、S2…,初步设计加注C,如SC1、SC2…;通风为H1、H2…,初步设计加注C,如HC1、HC2…等。
三、CAD技巧总汇
1. 执行编辑命令，提示选取目的时，用矩形框方式选取，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为"交叉 Cross"方式，左选与右选区别是左选必要所有框住才算选中，而右选只要框中像素一小某些就可选中像素。 - H# b！w3 o" Y6 `% C8 H- v，b$ r建
2. 有顾客使用AutoCAD时会发现命令中对话框会变成提示行，如打印命令，控制它是系统变量CMDDIA，关掉它就行了。
3. 椭圆命令生成椭圆是以多义线还是以椭圆为实体是由系统变量PELLIPSE决定，当其为1时，生成椭圆是PLINE。 7 k！d) n；c% r2 @：o建
4. CMDECHO变量决定了命令行回显与否产生，其在程序执行中应设为0。 & x' u+ i9 c5 L- p1 U5 L7 {8 {7 W#
5. DIMSCALE决定了尺寸标注比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最佳将其改成为缩放比例。 4 Y* b/ A4 G& E) G4 B中华人民共和国建筑网|建筑|设计|建筑公司|房地产|建筑下载|建筑新闻|建筑论
6. 空心中文字形如使用AutoCAD R14-CAD中BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一种TXTEXP命令，可将文本炸为
7. AutoCAD 中有一种ARCTEXT命令，可实现弧形文本输出，用法为先选圆弧，再输入文本内容，按OK。
8. BONUS中有一种有用命令，即MPEDIT，用它将各种线一齐修改为多义线，再改它线宽
9. AutoCAD 中打印线宽可由颜色设定，这样制图中各种线型不同、线宽不同线条可放入不同层，在层中定义了线型颜色，而在打印设立中设定线型与颜色关系，效果良好。、！h9 ?) j1 N：J，J+ ?建
10. 将AutoCAD中图形插入WORD中，有时会发现圆变成了正多边形，用一下VIEWRES命令，将它设得大某些，可变化图形质量。
11. AutoCAD中档可当作块插入其她档中，但这样一来过多块使档过于庞大，用PURGE来清除它们吧，一次清一层，一定要多用几次呀！ / C" M1 z3 S；H- N( |9 G8 \.com
12. 在作完零件图进行组装时，可将零件图块插入后焊开，再用group成组后组装，这时用ddselect命令控制组选用处在何种状态，取消组选时再
13. 在AutoCAD中菜单源文献为.mnu文献，将其修改可将自己命令加入菜单中，再用menu命令装入，加参加AutoCAD阐明理解菜单文献格式+ H1 H# c* K7 ]* }% t8 U.com。图示工具条中加入自己命令相对简朴，可在工具条上点右键，在toolbar对话中，点new 按钮，输入工具条后，一种新工具条产生，再选Customize按钮，选定custom，将空按钮拖入工具条中，再在空按钮上右键单击，这样就可定义自己按钮图标和命令。
14. AutoCAD状态行也可处定义，用DIESEL语言可以访问它，最简朴办法用modemacro命令，后输入$（getvar，clayer），后来当前层名就显示在精确无误行上，顾客化可谓无孔不入吧！
15. AutoCAD图形格式为.dwg，也可汇出为.bmp及.wmf或.eps、.dxf、.3ds，是如果用render命令可存为.pcx、.tga、.tif格式，AutoCAD还可将档直接存为这几种格式，要为系统装一种名为“Raster file export”打印机，用它打印到档，ACAD还可将档存为JPG格式。
16. render进行着色时，render无关闭按钮，顾客采用：（arxunload＂render＂），由于它是ARX文献扩展功能。 & R# v4 ^' m7 n% X% B，u/ Z/ L2
17. dimzin系统变量最佳要设定为8，这时尺寸标注中缺省值不会带几种尾零，顾客直接接受缺省值十分以便快捷。 - W% k+ v8 Y) m8 Q，v5 B；d7 x中华人民共和国建筑网|建筑|设计|建筑公司|房地产|建筑下载|建筑新闻|建筑
18. 如遇到快捷失效，如^0失去作用变为正交模式切换状况，请用menu将当前使用菜单.mnu菜单源文献重装一遍即可。
19. 有时在打开dwg文献时，系统弹出“AutoCAD Message”对话框提示“Drawing file is not valid ”，告诉顾客文献不能打开。这种状况下你可以先退出打开操作，然后打开“File”菜单，选“Drawing Utilities/Recover”，或者在命令行直接用键盘输入“recover”，接着在“Select File”对话框中输入要恢复。
20. 汉化菜单。将support目录下acad.mnu档复制为chinese.mnu。用写字板打开chinese.mnu。仔细观测会发现其中有许多类似“* * *POP”条目，每一条自定义了一列下拉菜单。将引号中英文命令名称改为中文，存档退出。再在CAD中输入“menu”命令，将chinese.mnu菜单档装入，下拉菜单就变成了中文。还可以再装入acad.mnu档将菜单还原。 - f：J( n5 K+ O  `5 R" |+
21. R14默认“命令取消”键是“ESC”键，如果你已经习惯了R12“Ctrl+C”怎么办呢？点击菜单Tools\preferences\compatibility\priority for accelerator keys\autoCAD classic，然后就可以用“Ctrl+C”取消命令了，同步“ESC”键依然有效。
22. 用R14打开R11和R12档时，虽然对的地选取了中文字库，还是会浮现中文乱码，因素是R14与R11或R12采用代码页不同。可到本站或AutoDesk公司主页下载代码页转换工具wnewcp。运营wnewcp后，一方面选中“R11/R12”复选框，再单击“Browse”按钮，选取要转换文献或目录，然后选取新代码页，ANSI936或GB2312均可，单击“Start Conversion”即开始转换。转换后，在R14中就能对的地显示中文。
23. 在AutoCAD中有时尺寸箭头及Trace画轨迹线变为空心，用TRIMMODE命令，在提示行下输新值1可将其重新变为实心。 9 O1 f& _' A！|8 w  n中华人民共和国建筑网|建筑|设计|建筑公司|房地产|建筑下载|建筑新闻|建筑论
24. 用AutoCAD打开一张旧图，有时会遇到异常错误而中断退出，这时一方面使用28简介办法，如果问题依然存在，则可以新建一种图形文献，而把旧图用图块形式插入，可以解决问题。
25. 巧用工具按钮自定义。AutoCAD中有许多lsp档能为咱们提供非常实用命令，如chtext.lsp就是一种较好文字修改命令，特别合用于大批文字修改，但在使用这样命令之前必要先把lsp档加载。普通你可以通过选用“Tools”菜单中“LoadApplication ...”选项，再运用对话框打开AutoCAD R14/Support下Chtext.lsp档，然后击 “Load”钮，或者也可以直接在命令行中键入“（load “chtext”）”以达到载入目，如此做总有些繁琐。下面咱们用自定义工具按钮方式解决这个问题，右击任意工具钮，弹出“Toolbars”对话框，击“Customize...”钮，在“Categories：”中选“Custom”项，将浮现空按钮拖到工具条中目的位置，击“Close”钮返回，接着右击空按钮，浮现“Button Properties”对话框，在“Name：”栏中为命令钮命名，“Help：”栏中你可写入或不写入内容，然后在“Macro：”中键入“（load “chtext”）cht”，至于“Button Icon"，顾客可选系统提供图标，也可以点“Edit...”自行绘制或者直接调用已有bmp档，最后点“Apply”钮并依次关闭对话框返回。这样你自己工作按钮就做成了。由于在背面增长了“cht”（注意：前面要有空格），因此你只要按下工具钮便可以直接去选取要编辑目的文献。
26. 在Word文文献中插入AutoCAD图形$ R' M( o4 r！u9 S：e！C2 y中华人民共和国建筑网|建筑|设计|建筑公司|房地产|建筑下载|建筑新闻|建筑论文Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂图形，该缺陷更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题好办法，可以用AutoCAD提供EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，一方面应将AutoCAD图形背景颜色改成白色。此外，AutoCAD图形插入Word文文献后，往往空边过大，效果不理% Y# L. \' r+ g) G想。运用Word图片工具栏上裁剪功能进行修整，空边过大问题即可解决。
27. 图形打印技巧：v：]- r7 X" B：w7 e( o0 X由于没有安装打印机或想用别人高档打印机输入AutoCAD图形，需要到别计算机去打印AutoCAD图形，但是别计算机也也许没安装AutoCAD，或者由于各种因素（如AutoCAD图形在别计算机上字体显示不正常，通过网络打印，网络打印不正常等），不能运用别计算机进行正常打印，这时，可以先在自己计算机上将AutoCAD图形打印到文献，形成打印机文献，然后，再在别计算机上用DOS拷贝命令将打印机文献输出到打印机，办法为：copy ＜打印机文献＞ prn /b，须注意是，为了能使用该功能，需先在系统中添加别计算机上特定型号打印机，并将它设为默认打印机，此外，COPY后不要忘了在最后加／b，表白以二进制形式将打印机文献输出到打印机。
28. 选取技巧顾客可以用鼠标一种一种地选取目的，选取目的逐个地添加到选取集中，此外，AutoCAD还提供了Window（以键入“w”回应Select object：或直接在屏幕上自右至佐拉一种矩形框响应Select object：提示），Crossing（以键入“C”回应Select object：或直接在屏幕上自左至右拉一种矩形框响应Select object：提示），Cpolygon（以键入“CP”回应Select object：），Wpolygon（以键入“WP”回应Select object：）等各种窗口方式选取目的，其中Window及Crossing用于矩形窗口，而Wpolygon及Cpolygon用于多边形窗口，在Window及Wpolygon方式下，只有当实体所有某些都被包括在窗口时，实体才被选中，而在Crossing及Cpolygon方式下，只要实体一某些涉及在窗口内，实体就被选取像。AutoCAD还提供了Fence方式（以键入“F”响应Select object：）选取实体，画出一条不闭合折线，所有和该折线相交实体即被选取。在选取目的时，有时会不小心选中不该选取目的，这时顾客可以键入R来响应“select objects：”提示，然后把某些误选目的从选取集中剔除，然后键入A，再向选取集中添加目的。当所选取实体和别实体紧挨在一起时可在按住CTRL键同步，然后持续单击鼠标左键，这时紧挨在一起实体依次高亮度显示，直到所选实体高亮度显示，再按下enter键（或单击鼠标右键），即选取了该实体。还可以有条件选取实体，即用“filter响应select objects：，在AutoCAD中，还提供了QuickSelect方式选取实体，功能和filter类似，但操作更简朴，以便。AutoCAD提供选取集构造办法功能很强，灵活恰本地使用可使制图效率大大提高。
29. 质量属性查询- F/ Y，t3 g) T.comAutoCAD提供点坐标（ID），距离（Distance），面积（area）查询，给图形分析带来了很大以便，但是在实际工作中，有时还须查询实体质量属性特性，AutoCAD提供实体质量属性查询（Mass Properties），可以以便查询实体惯性矩、面积矩、实体质心等，须注意是，对于曲线、多义线构造闭合区域，应先用region命令将闭合区域面域化，再执行质量属性查询，才可查询实体惯性矩、面积矩、实体质心等属性。
30. 字体样式设立中，字体列表中有两种中文字体，一种是前面有个®字体，如“TT®宋体”，另一种是“TT宋体”。如果你选取了前面有®字体，那个字体会倒过来，如果你选取了没有®字体，那种字体就是正常。你不妨试试，不懂得是不是你所说那样。
31. 十字光标尺寸变化8 a$ Y# w1 u- u5 {( W6 o6 g工程图绘制时，要按投影规律绘图。为了便于"长对正，高平齐，宽相等"，绘图时，可调节十字光标尺寸，即用options命令或选取下拉菜单 Tools(工具)/ Options(系统配备)，打开Options 对话框，找到Display(显示)选项卡，通过修改Crosshair Size(十字光标大小)区中光标与屏幕大小比例或拖动滑块，可变化缺省值5%，不适当太大，否则当你绘图速度不久时候，因十字光标太大眼睛非常难受，影响速度。 ，\！l，A6 t. ^- g：[0 w
32. 有时咱们需要在不炸开块状况下直接修改插入块里文字内容，使用refedit即可，详细操作如下：
33. a、在命令行输入"refedit"命令后回车，选取需要修改那个块，此时会弹出"参照编辑"对话框；
7 }" J$ b9 M；a3 m8 P+ }b、直接点击"拟定"按钮，使用默认设立，随后"参照编辑"工具栏会启动；
c、此时就可以用"ddedit"命令直接修改插入块里文字内容；
d、内容修改完后，点击"参照编辑"工具栏上"将修改保存到参照"按钮，修改完毕；
  t9 S1 n9 Z8 U4 q；C6 {0 m7 K中华人民共和国建筑网|建筑|设计|建筑公司|房地产|建筑下载|建筑新闻|建筑论文e、此命令亦可对块里其他某些进行修改，例如块里各个图形实体等；
f、此命令对外部参照"Xref"同样合用。
34. 8 q# l% }. E1 R3 p8 缩放和平移在用AutoCAD设计时，缩放和平移命令使用次数最多。缩放时，你也许会迷失方位，忘了本来位置，或忘了要转到哪里，或需要迅速返回本来视图。如果缩放或平移次数诸多，返回本来视图时光敲“回退”(UNDO)就够累，还好提供了改良缩放和平移功能。有一种新系统变量：VTENABLE，它可启用平滑转换来切换显示区域。例如，如果执行了范畴缩放，并且启动了平滑转换，则顾客可看到图形从局部视图动态地转到整个图形。平滑视图转换阐明顾客保持图形中可视方位。更进一步改进了，整个缩放和平移过程，可通过设立把它们当作单独一种操作看待。这个设立在选项对话框中顾客系统设立卷标中设立。这样，只需要一步就可以回到此前视图，真是省时省力。 2 P. ~5 T+ x7 a1 I.com
35. 打 印
问：PLOT和ASE命令后只能在命令行浮现提示，而没有弹出对话框，为什么？
答：AutoCAD系统变量CMDDIA用来控制PLOT命令和ASE命令对话框显示，设立CMDDIA为1，就可以解决问题。
问：打印出来图效果非常差，线条有灰度差别，为什么?
答：这种状况，大多与打印机或绘图仪配备，驱动程序，以及操作系统关于。普通从如下几点考虑，就可以解决问题。
a．配备打印机或绘图仪时，误差抖动开关与否关闭；Y
b．打印机或绘图仪驱动程序与否对的，与否需要升级；
如果把AutoCAD配备成以系统打印机方式输出，换用AutoCAD为各类打印机和绘图仪提供ADI驱动程序重新配备AutoCAD打印机；
d．对不同型号打印机或绘图仪，AutoCAD都提供了相应命令，可以进一步详细配备。例如对支持HPGL/2语言绘图仪系列，可使用命令“hpconfig”；
e．在AutoCAD Plot对话框中，设立笔号与颜色和线型以及笔宽相应关系；为不同颜色指定相似笔号（最佳同为1），但这一笔号所相应线型和笔宽，可以不同。某些喷墨打印机只能支持1-16笔号，如果笔号太大则无法打印；笔宽设立与否太大，例如不不大于1；
g．操作系统如果是Windows NT，也许需要更新NT补丁包（Service Pack）。
问：安装R14后来，MS WORD里什么字体也没有了，怎么回事？
答：影响MS WORD字体因素，是与R14为系统安装一种叫做Phantom AutoCAD OLE/ADI虚拟打印机关于。Phantom AutoCAD OLE/ADI虚拟打印机使得R14可以通过新ADI驱动程序，打印或绘制位图形。R14典型安装中，并不包括这个选项，只有在全安装或定制安装时，才会产生这个虚拟打印机，有时它还会被设立为默认系统打印机，而不做任何提示。 依照Microsoft Office软件"所见即所得"原则，MS WORD文文献所使用字体，与系统默认打印机关于。也就是说，屏幕显示字体应与打印机打印字体同样或相近。Windows一方面会依照打印机打印字体，去寻找适当屏幕显示字体，如果找不到匹配字体，或打印机驱动程序不提供屏幕字体信息， Windows 会选取最接近打印机字体屏幕字体。如果把Phantom AutoCAD OLE/ADI虚拟打印机作为默认系统打印机，MS WORD字体就只有两种：morden和plotter。 在Windows系统中，指定对的系统打印机作为默认打印机，MS WORD字体就可以恢复正常了。如果系统里没有其她任何打印机，就应当在“打印机设立”里，先配备一种Windows系统打印机，虽然是个“逻辑”打印机也可。 有一点要牢记，不能修改Phantom AutoCAD OLE/ADI虚拟打印机属性，更不能随意删除它，否则，将会影响位图形和OLE对象输出，甚至会引起系统崩溃。
问：粘贴到Word文文献中AutoCAD图形，打印出线条太细，怎么办？
答：把AutoCAD图形剪贴到MS Word文文献里，看起来一切都比较顺利。但当把文档打印出来后，那些AutoCAD图形线条变得非常细，效果着实不好。咱们提供应顾客如下解决办法：
a．在AutoCAD中使用PostScript打印驱动程序，配备一种PostScript打印机。 如果AutoCAD背景颜色与MS Word背景颜色不同，例如R14默认背景颜色是黑色，这时要先变化AutoCAD背景颜色，与MS Word背景颜色相似。
c．运营PLOT命令，选取出图到档。在画笔指定对话框中设立笔宽度。开始一种新图，用PSIN命令输入这个.eps文献。
e．然后再把图形剪贴到MS Word中尚有一种办法，可以在AutoCAD中将线条转换成PLINE线，设好宽度再复制、粘贴到WORD中。
问：为什么有些图形能显示，却打印不出来？
答：如果图形绘制在AutoCAD自动产生图层（DEFPOINTS、ASHADE等）上，就会浮现这种状况。应避免在这些层上绘制实体。
36. 从备份文献中恢复图形：
一方面要在工具--文献夹选项--显示文献扩展名，然后找到备份文献将其重命名为“.DW G”格式，最后用打开其她CAD档办法将其打开即可。
37. 在迅速选取时，可以用FI命令来设立迅速选取类型样式，并用命令FI来筛选所需对象。
38. 如果在一种图里，图层1内容被图层2内容给遮住了，用TOOL--DISPLAY ORDER--BRING TO FRONT即可将遮住内容显示出来。
39. 当绘图时没有虚线框显示，例如画一种矩形，取一点后，拖动鼠标时没有矩形虚框跟着变化，这时需修改DRAGMODE系统变量，推荐修改为AUTO。系统变量为ON时，再选定要拖动对象后，仅当在命令行中输入DRAG后才在拖动时显示对象轮廓。系统变量为OFF时，在拖动时不显示对象轮廓。系统变量位AUTO时，在拖动时总是显示对象轮廓。3 u8 c2 J  f& `6
40. AutoCAD裁剪技巧：6 [9 Y+ A# ]& ^. D，I如要对某些圆(可以是其她边框)外直线进行裁剪，普通办法就是选取裁剪边界后再选取要裁剪线段即可，事实上AutoCAD尚有较为简捷办法，其做法如下：
8 H8 V；Z！T. y建筑论坛1.按常规执行裁剪命令，选取裁剪边界（回车确认）；
2.在提示选取要裁剪线段元素时输入“f”（即fence），回车确认； N
3.在提示：First Fence point下绘制与要裁剪线段相交持续橡皮筋直线，回车确认即可。
尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时，则剪去后来一次某些（这点很重要哦）。- ]！m4 E6 _5 n6 b& a/ Q：
41. [TAB]键在AutoCAD捕获功能中巧妙运用；当需要捕获一种物体上点时，只要将鼠标接近某个或某物体，不断按TAb键，这个或这些物体某些特殊点（如直线端点、中间点、垂直点、与物体交点、圆四分圆点、中心点、切点、垂直点、交点）就回轮换显示出来，选取需要点左键单击即可以捕中这些点。
注意当鼠标接近两个物体交点附近时这两个物体特殊点将先后轮换显示出来（其所属物体会变为虚线），这对于在图形局部较为复杂时捕获点很有用。
此外，对于R14版圆中心点、R14及R原切点、垂直在该直线延长线上时垂直点，仅使用自动捕获（Object Snap）难以实现，若使用上述“按TAB键辅助捕获”办法，这几种点捕获将变得较为容易。
42. cad中导如excel中表格
$ t；@+ f0 @" R6 b，y5 {. |建筑论坛a.选中excel中表格，表格边框要用细线，复制。
3 x- F9 M) B2 R( Y$ L% _+ Cb.在cad中在编辑中选取性粘贴中选auto
