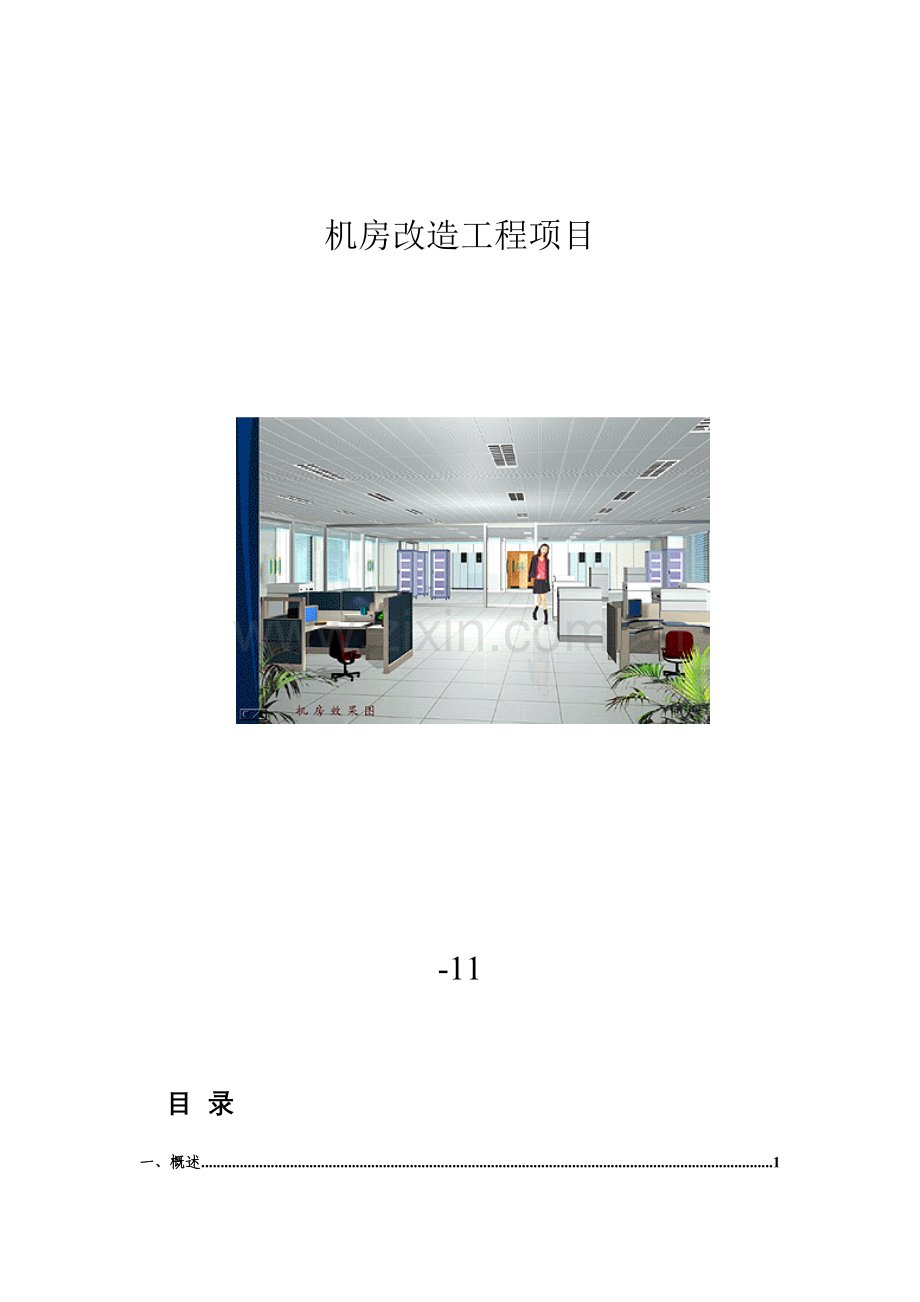

机房改造工程项目
卡罗大事记卡发大师
风大缩放大师

-11

目 录
一、概述 1
二、机房现状及总体规定 3
1:机房建设原则 3
2:已知机房状况 3
3：建设内容 3
4：机房重要环境技术规定 4
5：参照原则 4
三、机房建设总体布局 5
1:布局设计思想 5
2:功能区划分 5
四、机房弱静电改造工程 5
1:吊顶装饰工程 6
2:隔断墙工程 6
3:墙体装饰工程 7
4:地面工程 7
6:隐蔽某些工程 8
7:场地降噪、隔热 8
8:场地净化 8
9:场地防水 8
10:静电防护和电磁屏蔽 8
五、配电系统 9
1:供配电系统 9
2:配电系统 9
3:照明、电源插座、配线走线方式 9
4:照明系统 10
六、弱电井布线系统 11
七、防雷接地系统 11
八、温湿度报警系统 12
九、新老大楼衔接系统 14
十、附件 15
2：机房设备清单及预算 15

二、机房现状及总体规定
1:机房建设原则
计算机机房工程设计与建设应遵循技术先进、整体规划、布局合理、经济合用、安全可靠、质量优良、减少能耗等原则：
1. 先进性
在满足可靠性和实用性前提下，采用先进技术和设备建设机房，给计算机系统、数据网络系统及宽带、互连网通信等系统提供安全、可靠服务空间。
2. 可靠性
应具备在既有条件下和规定期间内完毕规定功能能力。应具备长期可靠和稳定工作能力。
3. 实用性
应具备完毕机房工程技术需求能力和水准；应符合本工程实际需要国内外关于规范规定。
4. 经济性
工艺与造价两者兼顾，应满足性能价格比最优化。
5. 整体性
机房工程是一种整体，应考虑各系统色调、布局、格调及效果一致性和整体性；
6. 安全性
计算机中心机房是信息系统安全重地，是数据集中与解决、核心设备运营中心枢纽。机房设计与建设必要保证其安全性，应满足综合防范体系。应考虑机房安全可靠，保证设备运营环境以及值班和技术人员工作环境；从防火、防水、防盗、接地、防雷、防磁、防干扰、降噪等方面采用有效办法；地面承重能力等特殊技术办法。
2:已知机房状况
机房当前设备涉及两个服务器机柜，有网络，安全等设备多台，并配备有3kv 及6kv UPS 供电系统，机房面积（6.2m*4.7m）30㎡,办公大楼弱电井，12层，总长36米，新老机房线路距离150米等
3：建设内容
本工程涉及到机房弱静电改造系统、电气技术、空气及温度调节、电子工艺、通信技术、弱电工程系统、自动控制技术、设备和环境监控技术等。详细机房设计施工需要解决恒温、恒湿、新风补给、洁静度、静电保护、防雷击、防电磁干扰、消防安全、动力配电、照明、UPS及冷暖型空调等设备购买和安装、动态监控运营环境状况等。工程内容重要有如下几种某些：
（1）计算机机房弱静电改造系统
（2）计算机机房供配电系统
（3）12层办公大楼弱电井布线改造系统
（4）计算机机房防雷接地系统
（5）计算机机房温湿度报警系统
（6）新老计算机机房网络，监控衔接系统
4：机房重要环境技术规定
本次机房设计由主机房、12楼层弱电井……构成。针对主机房内有高档服务器及重要设备在投入使用，因而对环境温度、湿度和尘净度以及供配电系统有较高规定，重要技术参数及指标以达到国家A级机房为原则，国家A级机房详细技术指标如下：
（1）供电系统
电压变动范畴220V-5%～220V+5%
频率变化范畴50HZ±0.2
波形失真率≤±5%
(2) 主机房环境规定
温度 夏季22℃±2 冬季20℃±2 变化率<5℃/h 要不凝露
湿度 45%～65%
温度 5℃～35℃ 变化率<5℃/h 要不凝露
湿度 40%～70%
尘埃≤10000粒/dm3
无线电干扰场强≤120dB（在频率范畴为0.15～1000MHZ时）
磁场干扰环境场强≤800A/M
(3) 照明度规定
重要工作区和基本工作区平均照度应不低于500～300LUX
其她工作区平均照度为200～300LUX
机房照明应光线均匀（最低照度与平均照度之比宜不大于0.7）并且无眩光。机房照明电源应分组控制。
应急事故照明：
机房应设应急事故照明，照度应为普通照明照度1/10且不低于15LUX。
应急疏散照明：
机房应设立疏散批示灯和安全出口批示灯，其照度不应低于1LUX
(4) 防火规定
机房装修材料应采用难燃或非燃材料，且应能防潮、吸音 不起尘、抗静电。
防火区域四周应采用品有防火性能材料，重要区域在吊顶内、静电地板下、吊顶与静电地板之间采用自动消防报警灭火系统。
(5) 地线系统规定
直流工作接地≤1Ω
交流工作接地≤4Ω
安全保护接地≤4Ω
防静电地≤100Ω
防雷接地≤10Ω
5：参照原则
（1） 《电子计算机房设计规范》 （GB5017-93）；
（2） 《计算机场地技术条件》 （GB2887）；
（3） 《计算站场地安全规定》 （GB9361-88）；
（4） 《计算机机房活动地板技术规定》 （GB6650-86）；
（5） 《电子计算机机房施工及验收规范》（SJ/T 30003-97）；
（6） 《建筑装饰工程施工及验收规范》 （JGJ 73-91）；
（7） 《民用建筑电气设计规范》 （JBJ/T16-92）；
（8） 《低压配电装置及线路设计规范》 （GBJ54-83）；
（9） 《供配电系统设计规范》 （GB50045-92）；
（10） 《不间断电源技术性能标定办法和实验规定》
（11） 《防静电工程技术规程》 （J1011-）
（12） 《建筑内部装修设计防火规范》 （GB50222-95）；
（13） 《火灾自动报警系统施工验收规范》（GB50116-92）；
（14） 《高层民用建筑设计防火规范》 （GB50045-95）；
（15） 《中华人民共和国采暖通风与空气调节设计规范》（GBJ19-87）；
（16） 《建筑及建筑群综合布线系统工程设计规范》 （GB/T50311-）；
（17） 《信息技术互连国际原则》 （ISQ/IEC11801-95）；
（18） 《工业公司通信设计规范》 （GBJ42-81）；
（19） 《工业公司通信接地设计规范》 （GBJ79-85）；
（20） 《电子设备雷击保护原则》 （GB7405-87）；
（21） 《建筑物防雷接地设计规范》 （GB50057-94）；
（22） 《通信工程电源系统防雷技术规定》（YD5078-98）；
以及工程涉及其她技术条件和规定，有关设备及材料技术原则及规定等。
以上所列重要技术原则和规范，如低于近来发布国际或国内最新原则时，投标人应按最新原则进行系统设计、施工，选材，并提供与之相应技术原则。
三、机房建设总体布局
1:布局设计思想
在进行方案设计时，应考虑合理分布工作空间及各类设备安装场合，缩短操作、运营流程、减少劳动强度，提高工作效率，保证机房内设备及工作人员安全。
在详细布局时应注意如下问题：
1）工作间布局应使文献 、资料流动路线和工作人员行走路线尽量缩短。
2）计算机机房主机房设备集中，规定较严，应采用办法保证主机房安全，并避免无关人员直接进入。
3）应依照空调类型和送风方式拟定空调系统位置，以使机房获得最佳空调效果为准。
4）各机房入口处应考虑设备进出通道。
5）机房净高(从高架地板板面至天花吊顶底面之间距离)应不不大于2.4M。
2:功能区划分
A、机房：
面积： 30m2左右
设立内容： 服务器、核心互换设备及其她配套设备
B、配电：
面积： 4m2
设立内容： UPS主机、电池柜及配电柜
C、弱电井改造：
面积： 若干80m2
D、新老机房距离
150M
四、机房弱静电改造工程
机房弱静电改造重点在于：防尘、屏蔽、防静电、空调回风、防漏水设施、隔热、保温、防火等。
机房装修某些主旨是：既要与当代化计算机通讯设备相匹配，又能通过精良、独特设计构思，真正体现“当代、高雅、美观、合用”整体形象。

在计算机中心各房间工程技术设施中，静电地板是一种很重要构成某些。静电地板铺设在计算机机房建筑地面上，静电地板上安放着计算机设备及其她电子设备，而在静电地板与建筑地面之间空间内可以敷设连接设备各种管线。静电地板具备可拆卸特点，因而所有设备导线电缆连接，管路连接及检修更换都很以便，敷设路线距离最短，因而可减少信号在传播过程中损耗。此外，静电地板下空间可作为静压送风风库（或称为静压箱），通过带气流分布风口静电地板将机房空调送出冷风送入室内及发热设备机柜内，由于气流分布风口地板与普通静电地板有互换性特点，因而机房内能自由地调节气流分布。此外，静电地板可迅速地安装与拆卸、以便设备布局与调节。为设备增容和设备更新换代提供了有利条件。
机房区域地面采用江苏明阳出品600×600×35mm钢混防静电活动地板，安装高度均为为300mm；
地板滚动载荷>200Kg，集中载荷>500Kg，极限载荷>1500Kg；
表面电阻1×106-1×1010Ω；
提高地板接地网：
采用6mm2裸铜线十字型压接施工方式，安装于保温层上方。取一端点接至接地铜板采用单一回路接地，接地电阻不大于1欧姆。；
机房地面下做防尘解决，规定地板下需刷防尘地板漆
精密空调送风区需做保温解决。
机房内所有楼面必要进行防水解决，保证防水规定。
所有进出机房孔洞、管道必要进行防鼠解决（涉及线井）。

机房顶棚装修采用吊顶方式。机房内吊顶重要具备如下作用：
安装固定照明灯具及走线。
安装固定自动火灾探测器。
防止灰尘下落。
作为一种静压回风库。
详细规定如下：
A、本工程采用密封式，保护区四周须钢筋混凝土或砖墙解决。
B、范畴：涉及防火板轻钢架天花板所有作业。
C、材料：使用建材依规格同级品，除非施工阐明书有更严格规定外，否则均依照各厂牌相应产品及安装所作指标。
D、机房天花板采用广东至高微孔铝合金方板，并带防尘吸音纸，每块尺寸为600mm×600mm×0.7mm（方型），重要考虑到均匀回风、金属屏蔽作用、美观耐用需求。
E、吊顶安装高度为2.9米（依照现场施工状况做调节），梁下空余10cm，用于走管线。

机房内墙装修目是保护墙体材料，保证室内使用条件，创造一种舒服、美观而整洁环境。内墙装饰效果是由质感、线条和色彩三个因素构成。本系统在机房墙面装饰中采用是贴墙材料彩钢板饰面等，其特点：表面平整、气密性好、易清洁、不起尘、不变形。
　　墙体饰面基层做防潮、屏蔽、保温隔热解决。
机房内墙柱面均采用彩钢板包饰。

　　为了保证机房内不浮现内柱，机房建筑常采用大跨度构造。争对计算机系统不同设备对环境不同规定，便于空调控制、灰尘控制、噪音控制和机房管理，往往采用隔断墙将大机房空间分隔成较小功能区域。隔断墙要既轻又薄，还能隔音、隔热。
机房内分隔隔断采用12mm铯钾单层防火玻璃隔断；

隐蔽某些工程
对于装饰工程中隐蔽工程，设计方案应严格按照国标对隐蔽某些材料采用：
墙体某些作防潮、防火及保温解决，
某些非阻燃材料必要涂刷防火涂料，
所有隐蔽用材必要符合机房用材性能指标，做到不起尘、阻燃、绝燃、不会产生静电、牢固耐用并无病虫害发生。
机房区天地在施工前需做防尘防静电涂料解决。
各种涂料须符合环保规定。
场地降噪、隔热
依照国标规定：在主控台处不不不大于68db。因而咱们将对精密空调机组工作噪声和气流噪声进行有效控制：涉及在空调机组下专设重力分散和缓震器，控制送风风速。并且在精密空调作用区域下楼板，加铺防火保温橡塑板，在隔断墙中，加垫保温棉，以达到防火隔热作用。
场地净化
空调区干净限度原则为：A级，每升含尘量≤18000粒（粒度≥0.5微米）。应采用有效办法，保证主机房区干净度：在整个机房楼面及顶面刷一层防尘抗静电涂料，避免灰尘产生及吸附。
场地防水
空调机冷凝水排放
1. 精密空调系统安装冷凝水排放管，精密空调加湿水管由地坪穿至三层吊顶内，通向卫生间等排水处，出水口高于排水口2-3％。
2. 空调进排水管布放，须严格按规范工艺施工（水管进出水口高差控制，水管防漏…）。
静电防护和电磁屏蔽
（一）静电防护指标：活动地板表面为重要静电产生处，规范规定不高于1000V，本工程应控制在100V如下，吊顶板、隔墙、窗、门限制在50V如下；
（二）静电防护
活动地板，每隔3块地板地板支架，用金属导线接成网络式静电接地网络，并与静电泄放接地线接通；
吊顶龙骨、板，轻质墙和护墙层金属龙骨、金属饰面板，门，窗金属框均以金属导线接通，并与静电泄放接地线接通；
主机房设立具备恒湿能力精密空调系统，将室内相对湿度控制在45～65%范畴内，可有效地控制静电产生；（静电电荷释放半衰期不大于等于250v/s）。
（三）依照规范规定： 机房内电磁波场强在0.15MC～1.000MC频段内不不不大于126db，磁场强度不不不大于800A。因而咱们在机房四周采用铝塑板装饰，并且通过将铝塑板良好接地方式，达到一定屏蔽作用。

五、配电系统
配电安装
1、机房主电源
机房主电源输入必要保证双电源供电，经自切装置后，引出三相五线制交流电源规定如下：
采用TN-S系统供电；
进线为三相五线制；
频率50Hz
电压380/200V
2、配电柜配备
在配电间中设立了一台市电配电柜，建议采用两路进线，用于接入市电，容量为50KW，提供空调、辅助插座、照明用电，以及提供应UPS供电；
同步设立了一台UPS配电柜，容量为16KW，输出给UPS电源供应设备。
规定采用自动空气开关控制，并设过负荷、短路保护，具备火警联动、断漏电保护功能装置。
为了提高电源系统可靠性，配电柜采用浙江中电柜体
3、消防联动
配电柜中市电总开关自带脱扣器，当消防动作时，提供一种干接点信号，空开自动跳闸，机组电源自动切断，以利及时消除灾情。
2:配电系统
机房进线电源采用三相五线制。
机房内用电设备供电电源均为三相五线制（空调设备）及单相三线制（其她设备）两种。
机房用电设备、配电线路设立过流过载两段保护，同步配电系统各极之间有选取性地配合，配电以放射式向用电设备供电。
机房配电系统所用电缆均为聚氯乙烯绝缘导线，敷设在铁线槽内及钢管及金属软管内。
配电箱中空调开关必要与消防联动；当消防灭火系统启动时空调能及时关机。
一、 供电支路连接方式
1、动力设备以独立机体为终端分别供电，IT机架每机柜输送一路电源；如IT设备需双路供电时，按双路配电（服务器机柜、通讯机柜、小型机和磁盘机柜）。
2、照明为分组组合供电方式，机房区水平照度按400LX设计，采用机房专用无眩光灯具。
3、IT机柜采用终端盒接入电源或采用电源插件接入电源。
二、供配电系统容量冗余考虑
本工程安装配电柜开关容量、数量和电源线、缆，其输送电流能力等均预留发展余量。
3:照明、电源插座、配线走线方式
所有供配电线路必要使用优质合格铜芯配线。规定开关功率选用应有1.5倍富余，并做到标记醒目、与其他控制插座相应，所有电气开关材料必要是优质产品。电源线规定地板下穿金属线槽，具备良好屏蔽效果，并具备防鼠、防虫功能。所有强电线、电缆必须穿管或桥架铺设，必要保证强电电线、电缆与弱电线缆按规范规定分离。
每个网络机柜及服务器机柜采用工业连接器和PDU连接方式。
1: 所有动力电缆均在活动地板下或天花内通过穿金属线槽或钢管敷设。
2：天花照明电源线在天花吊顶上穿金属线槽或钢管敷设，然后就近经软管敷设至灯具。
3：普通插座和照明开关电缆通过金属线槽敷设，再经钢管敷设至各固定插座和开关。
4: 规定机房内所有金属线管、线槽、电气设备外壳等不带电金属某些都可靠接地。
4:照明系统
计算机机房重要依托人工采光，计算机房照明质量好坏不但会影响计算机操作人员和软硬件维修人员工作效率和身心健康，并且会影响计算机可靠运营。工作位置排列与工作人员方位规定同灯具排列联系尽量避免直接反射光，避免灯光从作业面至眼睛直接反射，损坏对比度，减少能见度。对此机房宜用带隔栅荧光灯，可选用三管或二管，灯具镜面为哑光。
(1) 照度
主机房区照度达到300LUX以上；
别的区域照度达到250LUX以上；
机房照明应无眩光；
机房应急照明照度按普通照明1/10取值；
(2)光源灯具选取
本次采用江苏吴江具备光净化功能三管20W嵌入式格栅灯（带电子整流器）。这种灯具，采用特殊工艺在光源表面镀上一层光净化复合材料(重要成分Hydrotect-TiO2)，它能运用寻常灯光进行除病菌、去异味、迅速净化空气，对甲醛、苯、氨及TVOC去除率达90%左右；对复印机、电脑、激光打印机等办公设备中高压静电场产生大量苯、二甲基亚硝胺等致病、致畸、致癌毒气去除率达90%左右，是一种既能照明又可净化室内空气高科技产品。
考虑到停电状况下或者在火灾状况下，照明用电会被切断。这时，如果有人在机房内要进行某些操作（如关机、备份、保存等）或者撤离话，就会带来许多不便。因而在机房内某些区域：主机房、UPS配电间、操作机房设立了应急事故照明。在停电状况下，UPS向一路应急照明提供电源，保持机房内最低限度照明（事故照明为普通照明1/8）。

　　机房内电气施工应选取优质电缆、线槽和插座。插座应分为市电、UPS及重要设备专用防水插座，并注明易区别标志。照明应选取机房专用无眩光高档灯具。

　　机房供配电系统是机房安全运营动力保证，机房往往采用机房专用配电柜来规范机房供配电系统，保证机房供配电系统安全、合理。

　　机房普通采用市电、发电机双回路供电，发电机作为重要后备动力电源，运营成本较低。

六、12层办公大楼弱电井布线改造系统
弱电井墙柱面均采用彩钢板包饰。
12层弱电井位置处设计24个RJ45数据点。因而咱们将RJ45数据模块采用配线架形式，安装在12个机柜内。各楼层办公区域可以直接通过机柜内部跳线方式，轻松联接。详细配备为一种机柜内安装千兆24口模块式配线架。最后所有水平四对UTP和6芯光纤都连接到网络接入机房机柜内。
七、防雷接地系统
1:防雷防浪涌系统
在机房主电源进线处和UPS配电柜处应加设浪涌保护器，雷电通量100KA（8/20μS），采用德国原装进口OBO电源防雷器，将也许产生各种电源扰动限制在设备可以承受范畴之内，并将浪涌电流引入接地网络，保证设备安全。
机房实现两级防雷规定。
2) 接地解决
主机房内导体必要与大地做可靠联接，不得有对地绝缘孤立导体。机房内绝缘体静电电压不得不不大于1KV。
从大楼强电井接地点引入两根BVR50到机房内。在机房安装一种等电位汇接箱，形成等电位接地体。规定阻值≤1Ω。
并且在机房内离墙0.8米设立一圈30×3铜排，构成均压环。
将机房内各种接地（如安装保护地、防雷地、直流逻辑地）等都接到等电位均压环上。

　　在机房接地时应注意两点：

　　1、信号系统和电源系统、高压系统和低压系统不应使用共地回路。
　　2、敏捷电路接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。机房接地宜采用综合接地方案，综合接地电阻应不大于1欧姆。

　　机房雷电分为直击雷和感应雷。对直击雷防护重要由建筑物所装避雷针完毕 ；机房防雷（涉及机房电源系统和弱电信息系统防雷）工作重要是防感应雷引起雷电浪涌和其她因素引起过电压。

八、机房温湿度报警工程
随著社会和科技发展，对机房规定越来越严格。为了保证机房设备正常运营，顾客必要对计算机机房温湿度进行严格控制。GB50073-《干净机房设计规范》中明确强调对干净室温、湿度规定要按机器运转规定来拟定，并按冬、夏季分别规定。普通来说，计算机机房温度控制在 22℃左右，相对湿度控制在 40~60%RH之间，在这种环境下，不会产生静电，同步也保证了设备运转率。
温湿度监控系统规定实现如下功能：
对机房温度、湿度进行监测，任何超过温度、湿度极限状况都会发出短信报警信号和现场报警。
系统可直接通过本地控制台进行配备，还可以远程通过客户端连接管理服务器进行远程管理。系统报警方式多样化，如本地、网络、远程监控软件、手机短信等各种方式进行报警。

为有效进行监控管理，系统对管理服务器、操作系统、网络带宽等提出如下规定：

管理服务器：采用高可靠、高稳定工业计算机。监控主机与各网络设备通讯，完毕实时数据采集和控制，同步提供网络服务，便于远程浏览站访问各种信息。
操作系统：采用通用、稳定性较好WINDOWS/XP操作系统。Windows /XP是Microsoft公司推出基于Client/Server构造公司级操作系统,它是一种业界最具发展前程多顾客多任务网络操作系统。
监控软件：采用组态监控系统，扩展性好，稳定而高效；提供远程访问功能，大某些操作可以在远程桌面上完毕，使用以便，便于随时随解决解系统运营状态。
硬件设备：除监控主机外，系统配备了原则温度传感器、本地控制台、管理服务器等设备构成。爲了增强系统功能，顾客可依照需要选取配备声卡、电话语音卡、短信报警模块等设备。
网络规定：所需网络带宽很小，约在20到50KB/S,符合TCP/IP合同网络均可。

S500系列智能温湿度数据记录仪华图公司最新研制大屏幕显示、高精度、大存储量仪器，合用于农业研究、食品、医药、化工、气象、环保、电子、实验室等领域对多项气候参数，进行监测记录。
该记录仪是华图公司汲取国外同类产品长处并结合国内特点自主设计，可对温湿度及其他气候参数进行记录。采用高精度瑞士原装进口一体式温湿度数字式传感器，将采样数据保存在记录仪存储器内。并可将采集记录数据传送给计算机进行解决。记录仪采用高能量锂电池供电，可选配外部电源，整机功耗非常小。
分 辨 率：0.1℃（温度） / 0.1%RH（湿度）
传 感 器：瑞士原厂封装一体式温湿度传感器
通讯接口：USB/RS232/RS485/RJ45 以太网（10M/100M自适应）
软 件：简体,英文
电池：9V碱性或碳性电池（5号电池）* 1
电源：12V DC
报警：内置蜂鸣报警，每通道可设立报警上下限
仪器尺寸：135mm * 128mm * 35mm

系统可以提供各种报警方式，见示意图：
一旦发现异常事件，系统即自动执行预定控制方略，同步啓动报警，报警可以有几种方式，如报警窗口、语音提示、短信等。如图所示。使用时，可以选取其中一种或各种报警；当有各种报警同步发生时，系统通过事件级别，排队报警事件，并逐个报警，其中电话号码、手机号码等由顾客设立。
报警具备灵活定义功能，可以分别设立设备报警方式以及有关管理人员

九、新老大楼监控衔接工程
筹划老办公大楼，11楼层，每层3个监控头，总计33个监控头衔接到新办公大楼机房，详细方案如下：
光缆户外施工
　较长距离光缆敷设最重要是选取一条适当途径。这里不一定最短途径就是最佳，还要注意土地使用权，架设或地埋也许性等。施工中要时时注意不要使光缆受到重压或被坚硬物体扎伤。光缆转弯时，其转弯半径要不不大于光缆自身直径20倍。
1.施工前应核对管道占用状况，清洗、安放塑料子管，同步放入牵引线。
2.计算好布放长度，一定要有足够预留长度
3.布缆牵引力普通不不不大于120kg，并且应牵引光缆加强心某些，并作好光缆头部防水加强解决。
4.光缆引入和引出处须加顺引装置，不可直接拖地。
5.管道光缆也要注意可靠接地

建筑物内光缆敷设
老办公楼有弱电井(竖井),且楼宇网络中心位于弱电井(竖井)内,光缆沿着在弱电井(竖井)敷设好垂直金属线槽敷设到各楼宇中心。
在楼内敷设光缆时可以不用钢丝绳,如果沿垂直金属线槽敷设,则只需在光缆途径上每2层楼或每35英尺(10.5M)用缆夹吊住即可.如果光缆沿墙面敷设,只需每3英尺(1M)系一种缆扣或装一种固定夹板.
由于光缆对质量有很高规定,而每条光缆两端最易受到损伤,因此在光缆到达目地后,两端需要有10M富余量,从而保证光纤熔接时将受损光缆剪掉后不会影响所需要长度.光缆熔接
1）把光纤从光缆中拔出和解决
　　A.把长约1M带状光纤除去其松套管；
　　B.用中性溶剂除去缆膏；
　　C.将带状光纤放在光带夹具内，保持其清洁，夹力良好。光带夹具要选恰当，其宽度和厚度应依照带状光纤芯数及带状光纤解决方式而定。普通包覆型带状光纤厚度约400微米,粘边型带状光纤厚度约300微米,带状光纤在光带夹具中深出长度普通为30mm，保证在切割后，有10mm裸光纤。
　　（2）光纤剥离程序
　　光纤基材和光纤涂层是用热剥离法去除：
　　A.把在光带夹具里带状光纤放进热剥离器（又叫加热剥离钳）内5-8s，其时间长短依照带状光纤基材与光纤涂层而定；
　　B.光纤被剥离后，在光纤表面可发现少量剩余涂层材料，应用无棉絮纸巾和不不大于99%纯度酒精进行清洗。
　　（3）光纤切割
　　光纤切割质量是保证低熔接损耗重要因素。要保持切割刀良好性能，切割刀v型槽和光纤表面必要保持十分清洁，切割后光纤端面角度＜1°，切割长度10mm
　　（4）光纤熔接过程
　　A.光纤放在v型槽内，预熔电弧烧掉光纤表面杂质，检查光纤端头；
　　B.熔接；
　　C.接续前检查和测试熔接机电弧强度，寻找最佳接续条件，显示熔接损耗估算值（估算值是依照光纤间端面距离、光纤端面角度和光纤包层外径对位来计算）。
　　（6）熔接后进行机械保护
　　A.将套在熔接点上套管放入熔接机所附加热器槽内时，套管中支撑棒应安放在下面；
　　B.将通过熔接点加强保护后光纤安装在接头盒内。
十、附件
机房设备清单及预算
